即使透镜被理想的定心和磨边，但边缘接触安装所使用的有关机械零件并没有正确加工，也会出现对准问题。下面显示的是三种机加误差造造成的这种情况。

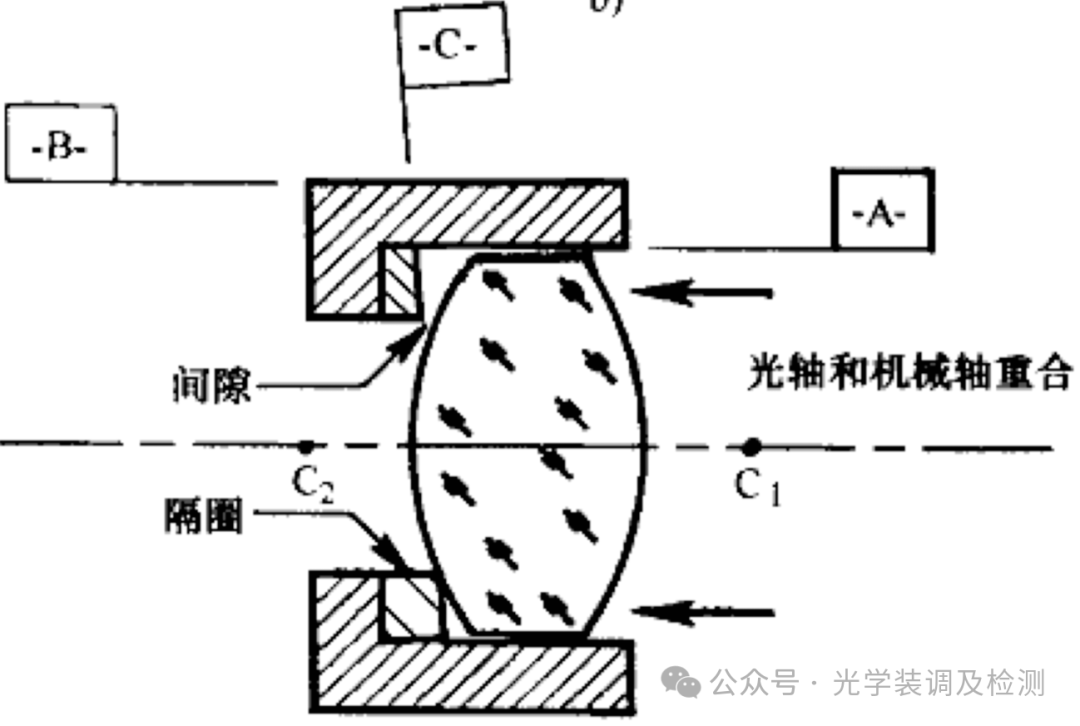

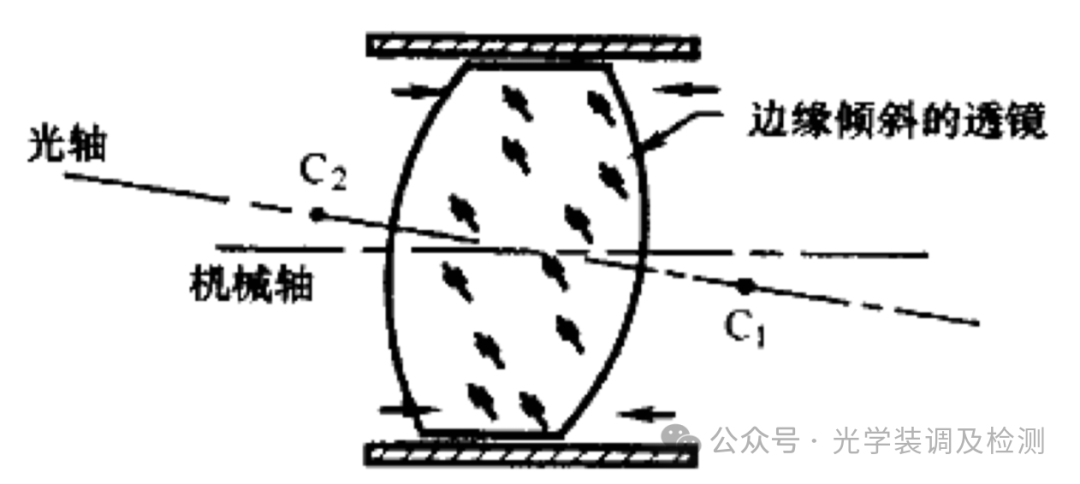

上图中，由于圆柱形镗孔（基准面-A-）和镜座凸缘（基准面-C-）之间的倾斜，透镜相对于外径（基准面-B-）就存在倾斜。

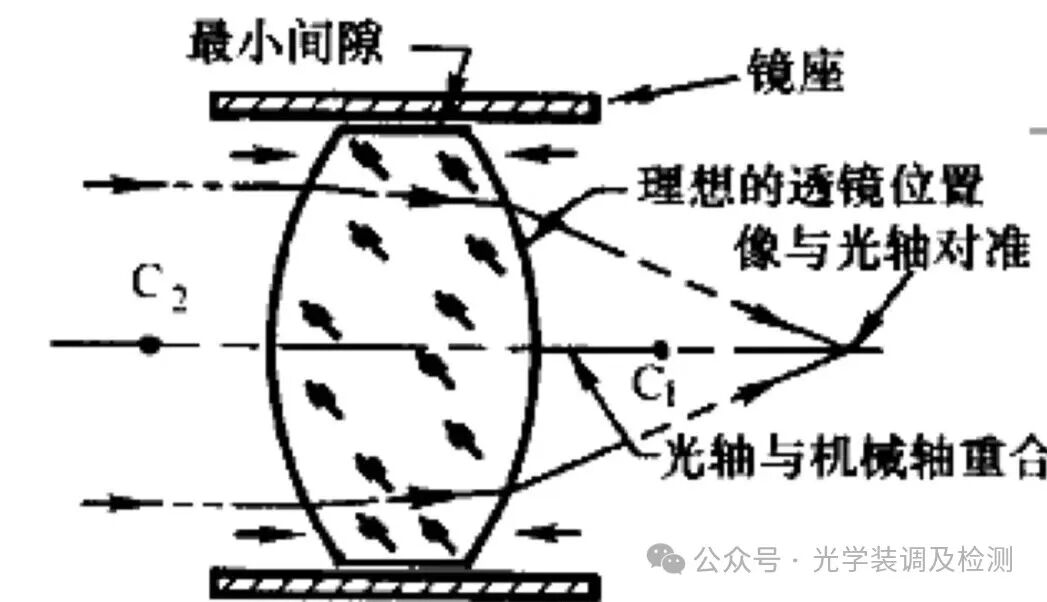

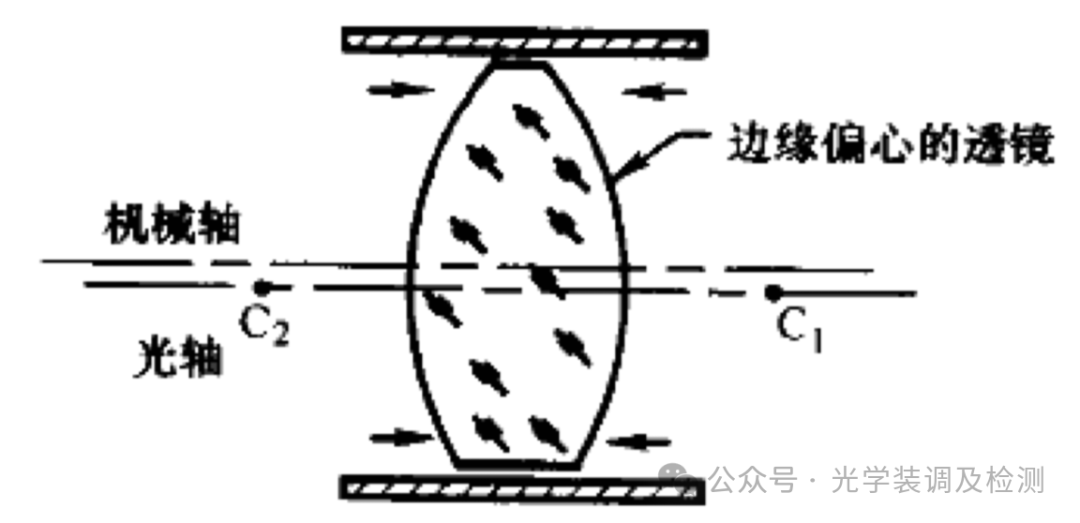

下图中，则是圆柱形镗孔（基准面-A-）相对于基准面-B-偏心。

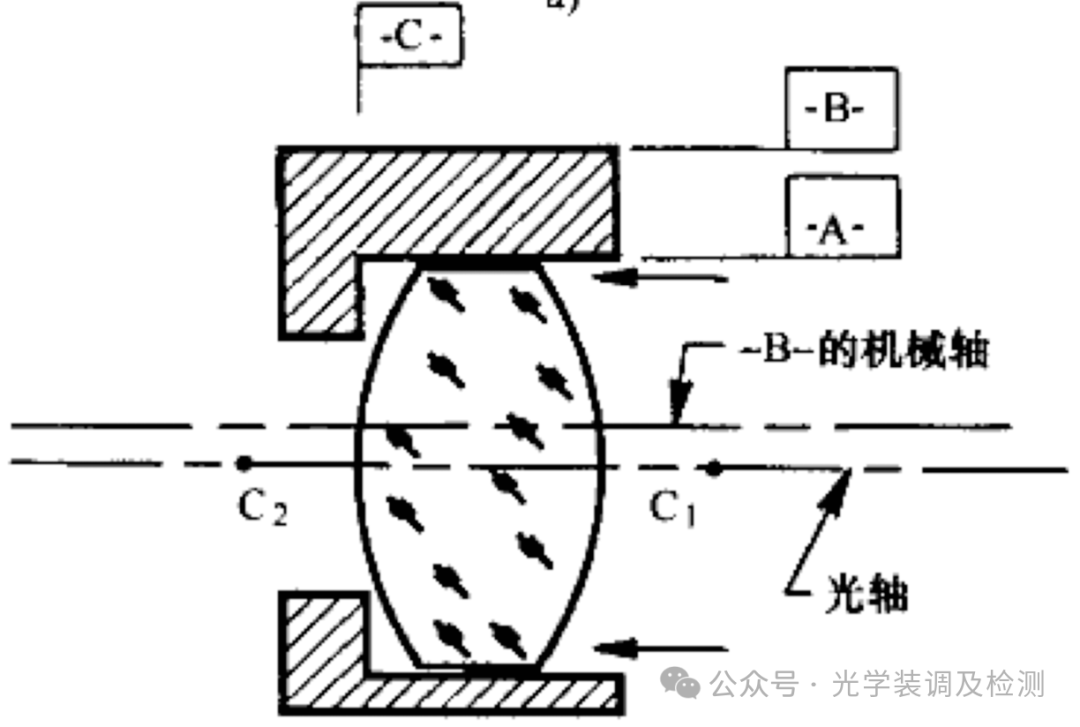

而下图中，一个用于对透镜进行轴向定位的隔圈被加工成楔形。

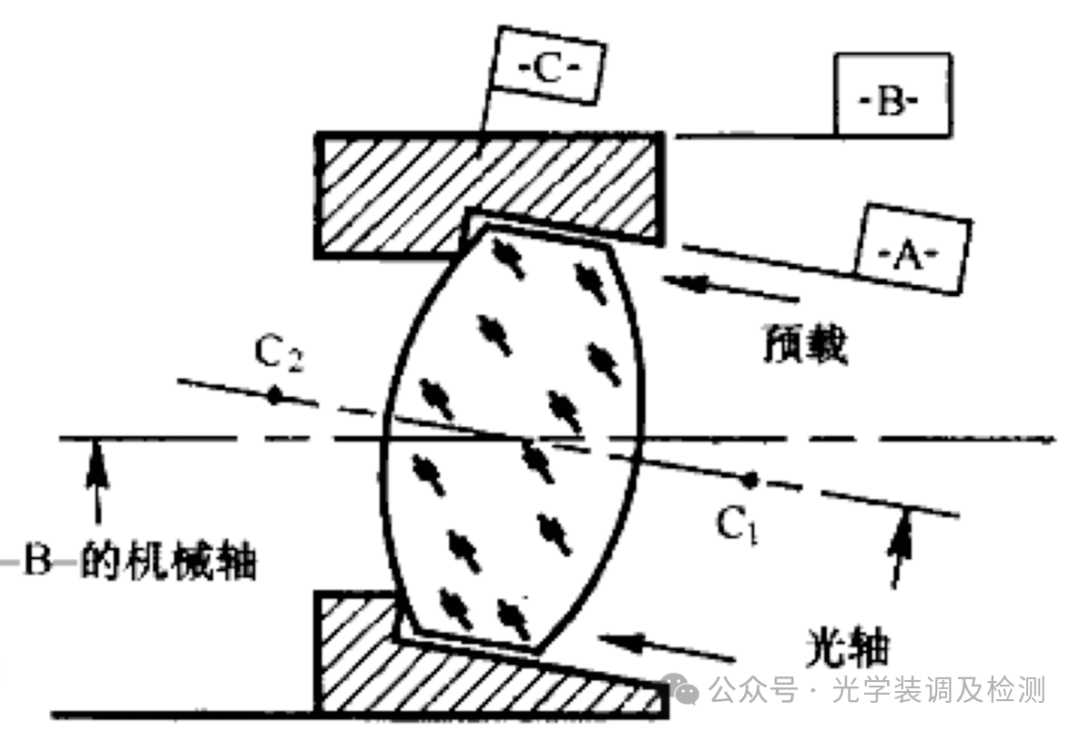

这种情况下，当采用夹持的方法施加轴向力时，因透镜表面与接触的机械零件间存在局部间隙，将产生不对称的局部应力。

因此，应充分的控制光学零件及及机械零件的尺寸和表面之间的关系。
