VCSEL垂直腔面发射激光器全产业链深度解析

一、VCSEL基础定义、器件结构、物理机制与产品分类

（一）基础概念

VCSEL全称Vertical-Cavity Surface-Emitting Laser，垂直腔面发射激光器，属于GaAs砷化镓基半导体激光器。区别于DFB、EML等边发射激光器（激光从晶圆侧边水平出光），VCSEL谐振腔沿芯片厚度垂直排布，激光垂直晶圆表面向上发射，是短距光通信、3D传感、车载激光雷达的核心光源，具备低功耗、圆形光斑、可晶圆整片测试、低成本、易阵列集成五大核心优势。

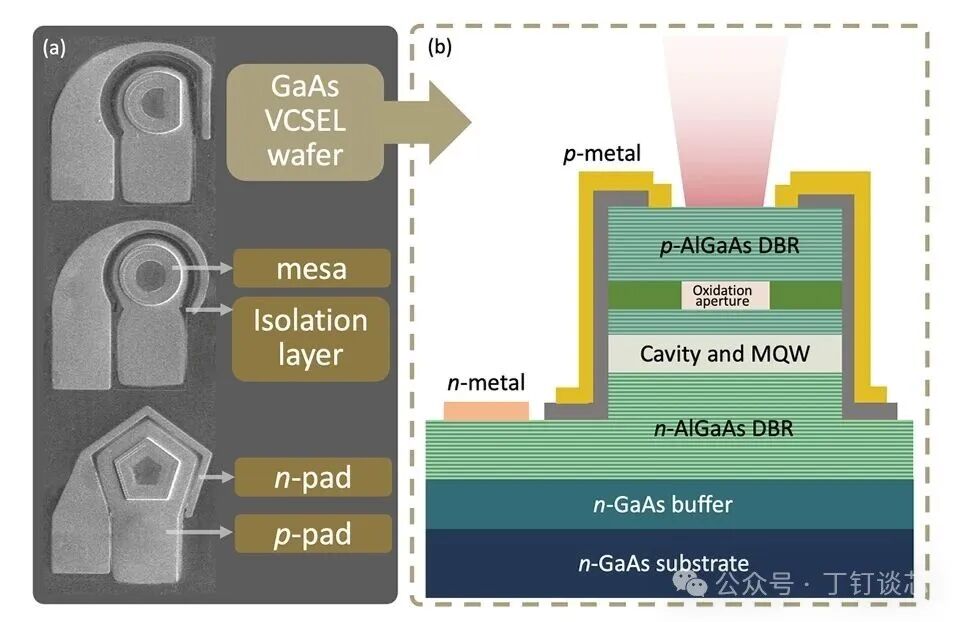

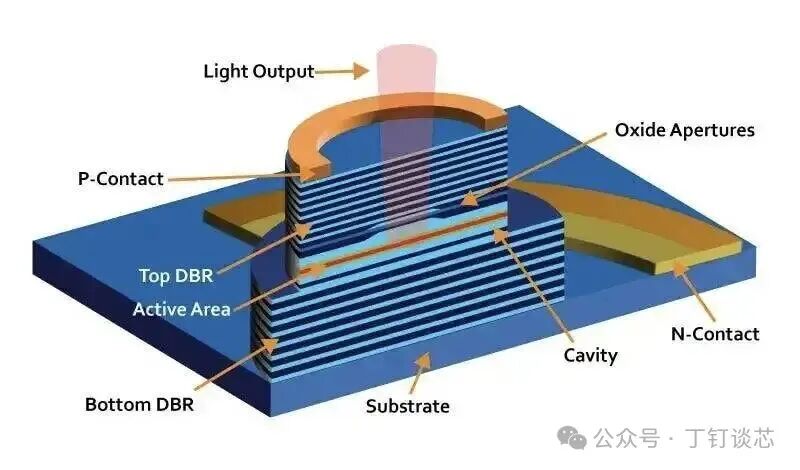

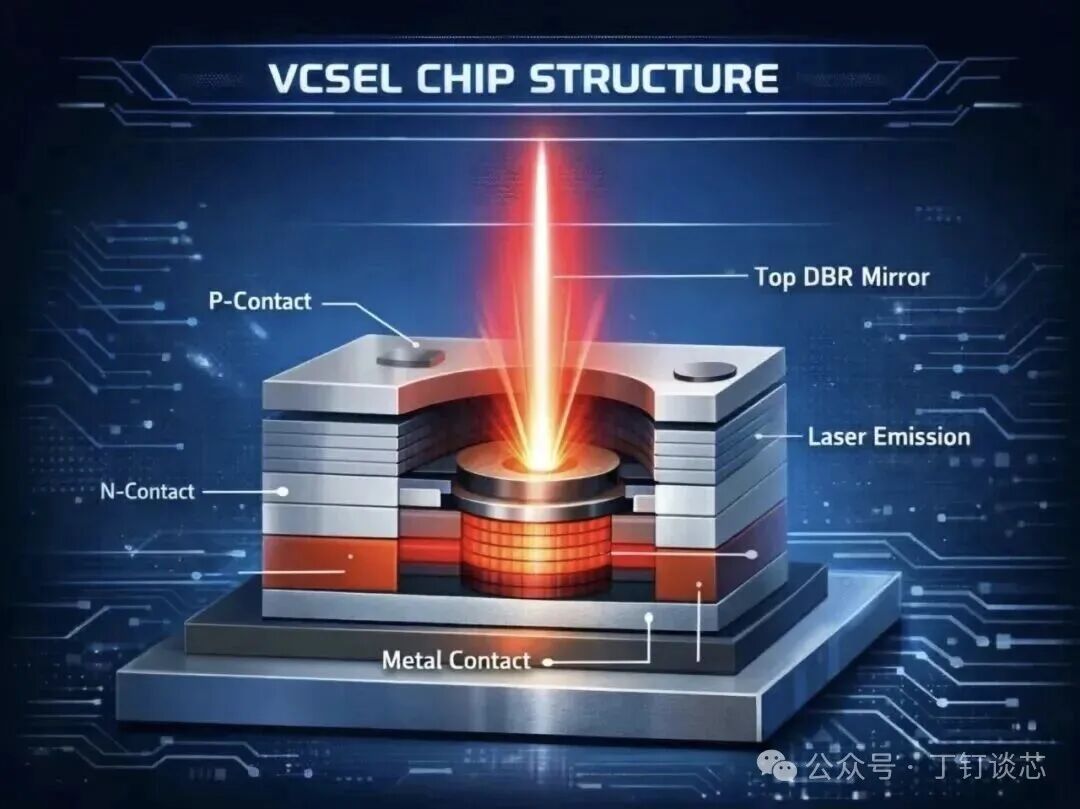

（二）分层器件完整结构（自下而上垂直堆叠）

1. GaAs衬底层：半绝缘/导电型砷化镓基底，提供晶格匹配支撑，主流4/6/8英寸晶圆；
2. N型底部DBR反射镜：20~40对AlGaAs/AlAs交替薄膜，N掺杂，反射率99.5%以上，构成谐振下腔面；
3. 多量子阱MQW有源增益区：3~7组InGaAs量子阱+AlGaAs势垒，电子空穴复合产生光子，是发光核心；内置氧化孔径限制层，约束电流与光场；
4. P型顶部DBR反射镜：P型碳掺杂多层薄膜，中心预留圆形透光窗口，光子从此垂直输出；
5. 欧姆电极层：外圈环形P电极、衬底底部整片N电极；搭配二氧化硅钝化层绝缘防护。

（三）核心物理机制

1. 载流子注入与光增益
正向电压驱动电子、空穴分别从N/P电极进入量子阱，发生辐射复合释放光子，产生自发辐射；
2. 垂直腔谐振受激辐射
上下DBR形成微米级微型垂直谐振腔，光子往复振荡并持续获得增益，当增益抵消腔体损耗达到激光阈值，形成稳定相干激光；顶部窗口反射率更低，激光垂直向外输出；
3. 氧化孔径限光限流效应
侧边湿法氧化形成环形绝缘区，仅中心小孔导通电流，大幅降低阈值电流，压缩光斑尺寸，提升光束质量与光纤耦合效率；
4. 垂直出光物理优势
圆形高斯光斑，无椭圆像散，适配多模光纤；晶圆阶段无需切割即可探针测试，提前筛除不良芯片，大幅降低量产成本。

（四）VCSEL主流分类方式

1. 按模式划分

- 多模VCSEL：850nm，高速数据中心光模块（200G/800G SR4），大孔径、高功率、成本低；
- 单模VCSEL：905/940nm，车载激光雷达、精密工业传感，窄线宽、光束集中度高、传输距离更远；

2. 按应用波长划分

- 850nm：AI算力短距光互联、有源光缆AOC；
- 940nm：手机3D结构光、家用扫地机器人dToF；
- 905nm：车载Flash激光雷达、工业远距离传感；
- 980/1060nm：医疗检测、光谱分析、特种军工探测；

3. 按功率与结构划分
单结VCSEL（消费电子）、多结阵列VCSEL（车载高功率雷达）、倒装背发射VCSEL（高密度CPO封装）。

二、VCSEL需求背景、市场规模与行业发展趋势

（一）行业需求背景

1. AI算力集群拉动高速光模块需求
全球万卡级AI服务器大规模落地，800G/1.6T短距光模块全部采用850nm多模VCSEL，单台服务器光模块用量翻倍，算力互联成为VCSEL第一大增长赛道；VCSEL适配300米以内机柜、服务器间并行高速传输，功耗、成本显著优于EML边发射方案。
2. 智能汽车产业化带动车规VCSEL爆发
L3/L4自动驾驶加速量产，Flash激光雷达、车内DMS驾驶员监测、车外3D感知均采用905nm高功率阵列VCSEL，单车VCSEL用量由1颗提升至3~4颗，车规产品单价、壁垒远高于消费电子品类。
3. 消费电子3D传感存量基本盘稳定
智能手机人脸识别、平板、AR/VR、扫地机器人dToF持续释放基础需求；国产手机品牌逐步替换海外VCSEL芯片，国产替代空间广阔。
4. 国产自主可控政策驱动产业链突破
VCSEL属于光电核心元器件，纳入国家重点研发计划专项，国内多地布局GaAs化合物半导体产线，政策扶持衬底、外延、芯片全链条本土化攻关。

（二）全球&国内市场规模

1. 全球市场
2025年全球VCSEL市场规模30.7亿美元；预计2030年突破72亿美元，2026-2030年复合增速19.45%；亚太地区占全球45%以上份额，中国是全球最大消费市场与制造基地。
2. 国内市场
2025年国内VCSEL整体市场43.2亿元；其中多模VCSEL 24.7亿元、单模VCSEL 12.8亿元；预计2026年国内市场规模突破50亿元，车载、算力通信赛道增速超20%。
3. 下游需求结构占比

- 数据中心光通信：42%（第一大需求，算力持续扩容）；
- 消费电子3D传感：31%（手机、智能家居基础盘）；
- 车载激光雷达&车规传感：18%（增速最快赛道）；
- 工业、医疗、军工特种应用：9%。

（三）行业核心发展趋势

1. 速率升级：VCSEL向100G/200G PAM4迭代
适配1.6T、3.2T下一代光模块，高带宽VCSEL阵列成为头部厂商研发重点；
2. 应用重心转移：从消费电子转向车载+算力双主线
手机市场增长放缓，AI数据中心、自动驾驶成为未来5年核心增量；
3. 阵列化、高功率、单模化
车载雷达需求推动多结大功率二维VCSEL阵列，精密传感场景单模VCSEL渗透率持续提升；
4. IDM全链条模式成为主流
外延生长、芯片制造、封装工艺深度耦合，自建GaAs IDM产线企业良率、成本优势显著；
5. 国产替代持续深化
中低端消费、数通VCSEL实现大规模国产供货；车规级、高速单模高端产品逐步完成客户验证，替代海外ams OSRAM、Lumentum份额。

三、国内外VCSEL科研院所、中试产品、量产产品与龙头企业格局

（一）国际板块（海外龙头垄断高端车规、高速通信市场）

1. 海外核心研究院所（底层技术研发）

1. 美国加州大学圣巴巴拉分校UCSB：VCSEL基础结构、高速调制、外延材料源头研发；
2. 德国Fraunhofer HHI：车规级高温稳定VCSEL、工业阵列工艺研究；
3. 奥地利ams研发中心：3D传感低功耗VCSEL结构、光学系统联合开发；
4. 日本索尼实验室：近红外长波长VCSEL、车载雷达光源研发。

2. 国际量产龙头企业（成熟全系列量产）

1. Lumentum（美国）
全球数通VCSEL龙头，850nm高速多模VCSEL市占率第一，深度配套英伟达、谷歌AI算力光模块；同时布局905nm车载单模VCSEL，自建6英寸GaAs IDM产线，全球市占率19.8%。
2. ams OSRAM（奥地利）
消费电子3D传感绝对龙头，苹果、华为手机Face ID核心供应商；940nm VCSEL芯片技术领先，全球整体市占率22.6%；车规DMS传感产品批量供货头部车企。
3. Coherent（原II-VI，美国）
车规VCSEL标杆，Flash激光雷达专用高功率阵列量产成熟，配套蔚来、小鹏等国内车企；兼顾高速光通信VCSEL阵列，全球市占17.5%。
4. Broadcom博通
AI算力CPO共封装VCSEL方案先行者，自研高带宽VCSEL搭配自研DSP芯片，面向下一代机架级光互联。

（二）国内板块（科研院所攻坚底层技术，企业分层实现中试/量产）

1. 国内核心研究院所与中试平台

1. 中科院半导体所
国内最早开展VCSEL外延与芯片研发，完成1060nm长波长、车规级高温VCSEL实验室样品，掌握DBR光栅核心设计；
2. 陕西光电子先导院
国内首个GaAs VCSEL柔性中试平台，6英寸VCSEL晶圆工艺成熟，具备单结、多结阵列VCSEL中试流片能力，对外提供PDK工艺开发服务；
3. 清华大学光电所、华中科技大学、浙大光电学院
分别深耕高速调制VCSEL、高功率阵列VCSEL、硅光混合集成外置VCSEL研发；
4. 中国电科46所
GaAs外延片、衬底材料攻关，国产高反射率DBR外延片实现中试验证。

2. 国内中试阶段产品与企业

1. 度亘核芯：高端单模偏振VCSEL完成头部雷达厂商送样验证；40G以上超高速数通VCSEL中试迭代；
2. 炬光科技：1060nm医疗、工业专用VCSEL阵列处于中试阶段；
3. 光电子先导院：8英寸大尺寸VCSEL晶圆、倒装背发射VCSEL仅中试样品，未大规模量产。

3. 国内量产龙头企业（商业化稳定出货）

（1）IDM全产业链厂商（外延+芯片一体化）

1. 长光华芯（688048）
国内VCSEL综合龙头，自建6英寸GaAs IDM产线；消费、数通、车载全品类覆盖，15结高功率车载VCSEL大规模量产，配套L4自动驾驶雷达；2025年VCSEL芯片出货8.6亿颗，同比增长63.2%。
2. 纵慧芯光
消费电子3D传感国产龙头，国内首条8英寸VCSEL专用产线；940nm VCSEL批量供货华为、小米手机，dToF扫地机器人芯片市占领先，2025年出货8600万颗。
3. 三安光电
化合物半导体平台，量产850nm数通多模VCSEL，为国内光模块厂商批量供货，同步布局车规VCSEL产线。

（2）Fabless芯片设计&模组厂商

1. 瑞识科技
聚焦传感VCSEL芯片，905/940nm芯片累计出货超2亿颗，家用机器人、工业ToF市场优势明显，可提供全套VCSEL发射模组方案；
2. 炬光科技
VCSEL光学模组龙头，外购芯片做光束整形、封装模组，车载雷达、工业传感模组国内市占领先；
3. 仟目激光
定制化VCSEL芯片供应商，覆盖消费、车载细分场景，提供小批量定制流片服务；
4. 立昂微
车规级VCSEL芯片快速放量，深度绑定禾赛、大疆车载激光雷达，2026年VCSEL业务同比增速超560%。

四、VCSEL完整产业链（上游材料设备-中游芯片制造封测-下游终端应用）

（一）上游：核心原材料、生产设备（产业链主要短板环节）

1. 核心半导体材料

1. GaAs砷化镓衬底：VCSEL唯一基底材料，海外信越、住友占据高端衬底；国内厂商：云南锗业、天合光能、立昂微，国产化率约38%；
2. AlGaAs多量子阱外延片：MOCVD生长核心增益层，占芯片成本30%；海外IQE，国内长光华芯、纵慧芯光自建外延产线；
3. 配套辅材：高纯有机金属气源、KrF光刻胶、金属镀膜靶材、陶瓷封装基板、耦合透镜；国内配套企业：中瓷电子、上海新阳。

2. 关键生产设备（高端设备海外垄断）

1. MOCVD外延生长炉：Aixtron、Veeco（海外为主），国内少量设备厂商处于验证阶段；
2. 高精度电子束光刻、湿法氧化设备、晶圆刻蚀机：应用材料、日立；
3. 芯片切割、探针测试、倒装封装设备：Disco、Palomar；
4. 高速光电性能测试仪器：安立Anritsu、是德科技。

（二）中游：VCSEL芯片设计、晶圆制造、封装测试（国产替代核心突破环节）

1. 芯片设计
完成DBR反射镜周期、量子阱结构、氧化孔径、阵列布局仿真设计；国内纵慧、长光华芯、瑞识具备完全自主设计知识产权。
2. 晶圆制造核心工艺流程
MOCVD外延生长→光刻图形化→台面蚀刻→侧向湿法氧化→金属电极蒸镀→钝化保护层；侧向氧化工艺是VCSEL区别于其他激光器的核心独家工艺。
3. 器件封装
主流封装形式：TO封装（消费传感）、COB倒装封装（数据中心光模块）、阵列陶瓷封装（车载雷达）；国内封测配套：天孚通信、华星光电、炬光科技。
4. 可靠性测试
高低温循环、波长漂移、老化寿命、调制带宽、光功率稳定性测试，筛选车规/通信级合格芯片。

（三）下游：终端应用市场（需求承载端，三大核心赛道）

1. 数据中心光通信（最大下游）
下游客户：中际旭创、新易盛、华工科技等光模块厂商；产品用于800G/1.6T SR4光模块、有源光缆AOC、AI服务器板载光互连；
2. 3D传感消费电子
下游客户：华为、小米、苹果、扫地机器人厂商；应用：手机人脸识别、AR/VR深度感知、家用测距传感；
3. 车载智能驾驶
下游客户：禾赛、大疆、速腾聚创激光雷达厂商、整车厂；应用：Flash激光雷达、车内DMS监控、车身3D感知；
4. 其他新兴场景
工业自动化视觉检测、医疗光谱诊断、卫星激光通信、军工航天精密探测。

全文总结
VCSEL作为短距光互联与三维感知的核心光芯片，受益于AI算力基建与智能汽车双轮驱动，行业长期维持高增长。全球产业格局呈现海外龙头把控高端车规、高速通信市场，国内企业快速追赶中低端并逐步突破高端的格局。产业链当前最大短板集中在上游GaAs高端衬底、MOCVD外延设备，中游外延、氧化核心工艺持续迭代；随着国内6/8英寸GaAs IDM产线集中投产，VCSEL全链条自主可控进程将持续提速，是未来3年光电子产业国产替代核心赛道。
