一文看懂激光芯片的发散角：快轴、慢轴、远场、光束整形…

一颗激光芯片的出光口，可能只有几微米大小。但这束光一离开端面，就不会像教科书里那条笔直的细线一样安静前进，而会迅速张开：几毫米外还是一小片光斑，几十厘米外已经铺成明显的椭圆。

这个“张开得有多快”的指标，就是发散角。它看起来只是规格书里一个角度，却直接决定第一片准直镜要多大的数值孔径、光学口径够不够、快轴准直镜怎么放，以及最后能不能把光高效率送进光纤。

发散角也是最容易被误读的光学指标之一：同样写着 20°，可能一个是全角、一个是半角；一个按 FWHM，另一个按 1/e²；还可能分别来自快轴、慢轴，或者来自已经装过准直镜的模块。数字不先统一口径，比较就没有意义。

● ● ●

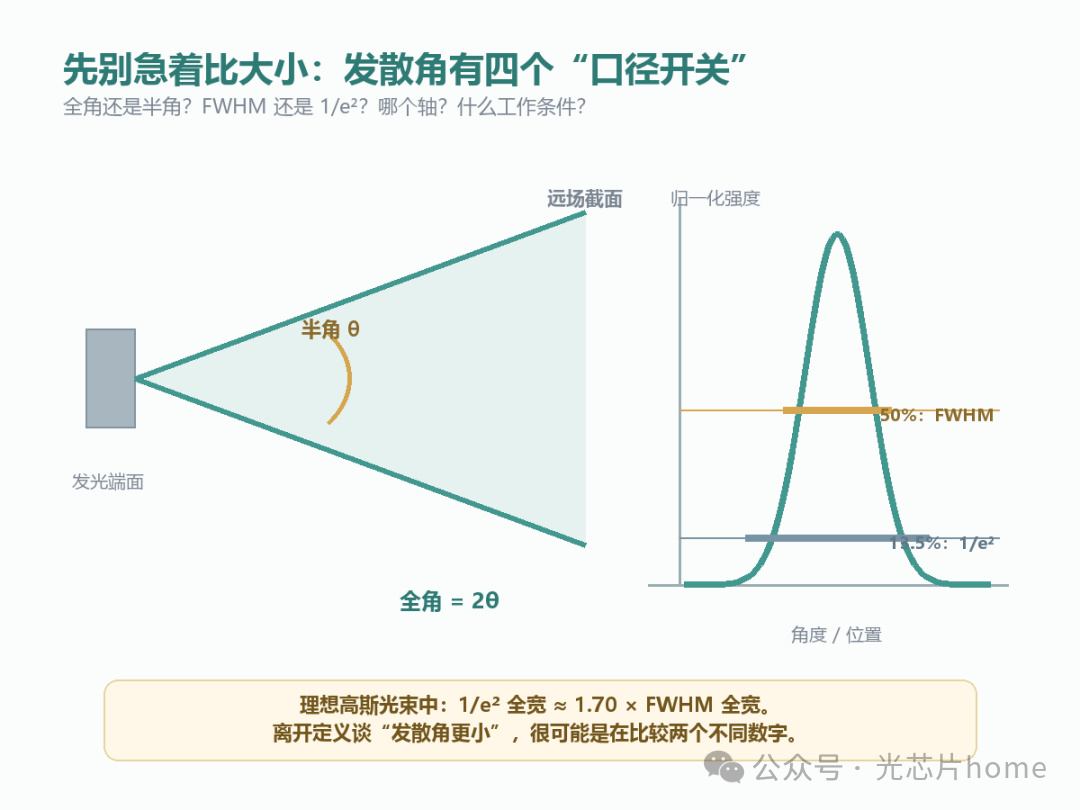

把激光芯片的出光方向当成中心轴。光离开芯片后形成一个逐渐张开的光锥，光锥边界与中心轴之间的角度可记为半角 θ；从上边界到下边界的夹角，则是全角 2θ。

在足够远的远场，若用半角 θ 描述，光斑直径可粗略写成 D ≈ 2z·tanθ，其中 z 是传播距离。角度越大，光斑随距离放大的速度越快。

发散角和“指向角”不是一回事。发散角描述光束自身有多宽；指向角描述整束光的中心轴偏离机械基准多少。一个光束可以很窄却整体指偏，也可以中心很准但发散很大。

第一问：全角，还是半角？

很多激光二极管规格书给的是 full angle，也就是完整光锥的角宽；高斯光束公式里常用的 θ 却往往是从中心轴量起的半角。把全角直接代入半角公式，结果会差一倍。

第二问：FWHM，还是 1/e²？

真实光束没有一条突然停止的硬边界，只能选一个强度阈值来定义宽度。FWHM 是强度降到峰值一半时的全宽；1/e² 则取强度降到峰值约 13.5% 的位置，因此数值更宽。

对理想高斯强度分布，1/e² 全宽约等于 1.70 倍 FWHM 全宽。这个换算只适合接近高斯的光束；多模、平顶、带旁瓣或不规则远场不能机械套用。

第三问：快轴，还是慢轴？

边发射激光器的两个正交方向通常发散不同，必须分别写 θ⊥/θ∥ 或 fast/slow axis。只报一个角度，无法完整描述椭圆光锥。

第四问：在什么电流、温度和光学状态下测的？

发散角可能随驱动电流、温度和横模变化；裸芯片、带 FAC 的器件、带完整准直镜的模块更不能放在一起比。正规规格应同时说明工作点、温度、CW/脉冲条件，以及是否已经过光束整形。

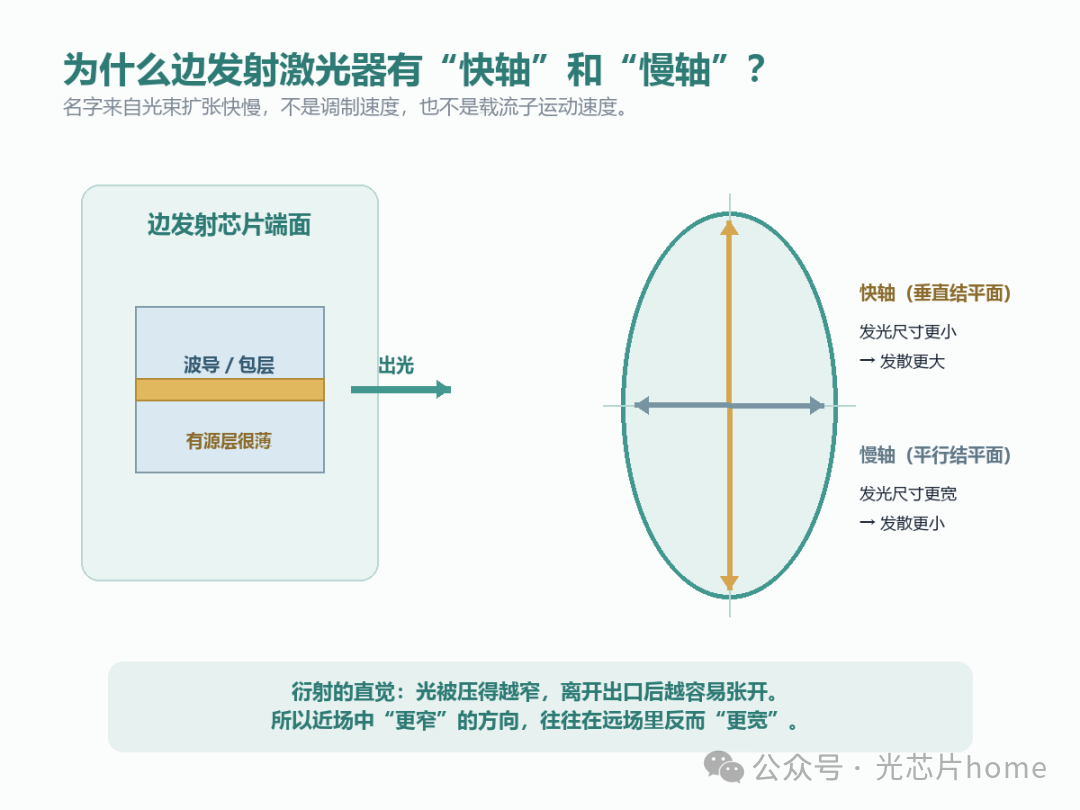

边发射激光芯片的有源区像一条极薄、较宽的发光条带。垂直于结平面的方向，光学模式被压在很薄的外延层里；平行于结平面的方向，模式横向尺寸通常更宽。

衍射带来一个看似反直觉的结果：出口尺寸越小，远场发散越大。于是垂直结平面的方向张开得更快，被称为快轴；平行结平面的方向张开得较慢，被称为慢轴。

“快”和“慢”说的是空间扩张速度，与调制带宽、光脉冲快慢没有关系。快轴也不等于一定竖直，最终方向还取决于芯片和封装如何摆放。

Newport 的技术资料给出，典型边发射激光二极管的 FWHM 发散可达到垂直方向约 40°、平行方向约 10°。Coherent 某款高功率单发射器的公开规格则是快轴 27°、慢轴 8.5°（均为 FWHM）。这些数字只是具体器件示例，不是所有 DFB、FP 或高功率激光器的统一值。

近场：看端面附近的光强分布

近场描述芯片端面或靠近端面处的光学模式。它能看到模式在外延方向和横向条带方向占多大空间，也能帮助判断单横模、多横模和电流拥挤等问题。

远场：看光功率随角度怎么分布

远场不是简单在某个屏幕上量一条直径，而是把光强表示成角度的函数。工程上可以把探测器沿角度扫描，也可以用傅里叶透镜把角度分布映射到相机平面，再分别提取快轴和慢轴的 FWHM、1/e² 或规定功率包络。

像散：两个方向的“虚拟起点”可能不在同一位置

边发射激光二极管除了快慢轴发散不同，还可能存在像散：快轴与慢轴的等效束腰位置不重合。只用一片普通球面镜，也许能让一个方向准直，却让另一个方向仍然发散或聚焦在别处。这正是柱面镜、棱镜对和专用光束整形组件经常出现的原因。

理想高斯光束的远场 1/e² 半角近似为：θ = λ/(πw0)。其中 λ 是波长，w0 是束腰的 1/e² 半径。它揭示了最重要的反比关系：束腰越小，发散越大。

真实光束可用 M² 描述它偏离理想高斯的程度，并写成 θ ≈ M²λ/(πw0)。M²=1 对应理想基模；M² 越大，在相同束腰下发散越大，或者在相同发散下难以聚焦到同样小的光斑。

但宽条多模激光器、阵列、带明显旁瓣的 VCSEL 远场并不一定适合用单一高斯半径概括。此时发散角仍可按 FWHM 或功率包络报告，却不能仅凭一个角度推断完整光束质量。

FP 与 DFB：先按边发射器看快慢轴，再看横模设计

FP 和 DFB 都常采用边发射波导，快轴/慢轴的基本几何关系相通。DFB 的光栅主要负责纵模和波长选择，并不自动保证发散更小。脊宽、波导层厚度、折射率导引、输出功率与横模状态，都会改变远场。

VCSEL：表面出光通常更接近圆形，但不等于没有发散

VCSEL 从芯片表面垂直出光，孔径和横向结构更接近圆对称，因此单模器件往往能获得较对称的高斯型光束。但 VCSEL 的出光孔径同样很小，发散角并不会天然接近零；多模 VCSEL 或阵列还可能出现环形、旁瓣和随电流变化的远场。

例如 Coherent 的某款 850 nm 多模 VCSEL 阵列公开规格给出约 24° 的 1/e² 全角；TRUMPF 某款单模 940 nm VCSEL 阵列则给出典型 15° 的 1/e² 全角。它们说明的是具体产品，而不是“VCSEL 一定比边发射器小多少”。

EML：空间光束主要继承激光器与输出波导

EML 由 DFB 与 EAM 集成，EAM 负责高速调制，但输出模式仍受到 DFB 波导、EAM 波导、对接结构和出光端面共同影响。判断耦合能力时，仍要看实际输出端的近场、远场和像散，而不是只看“EML”这个集成名称。

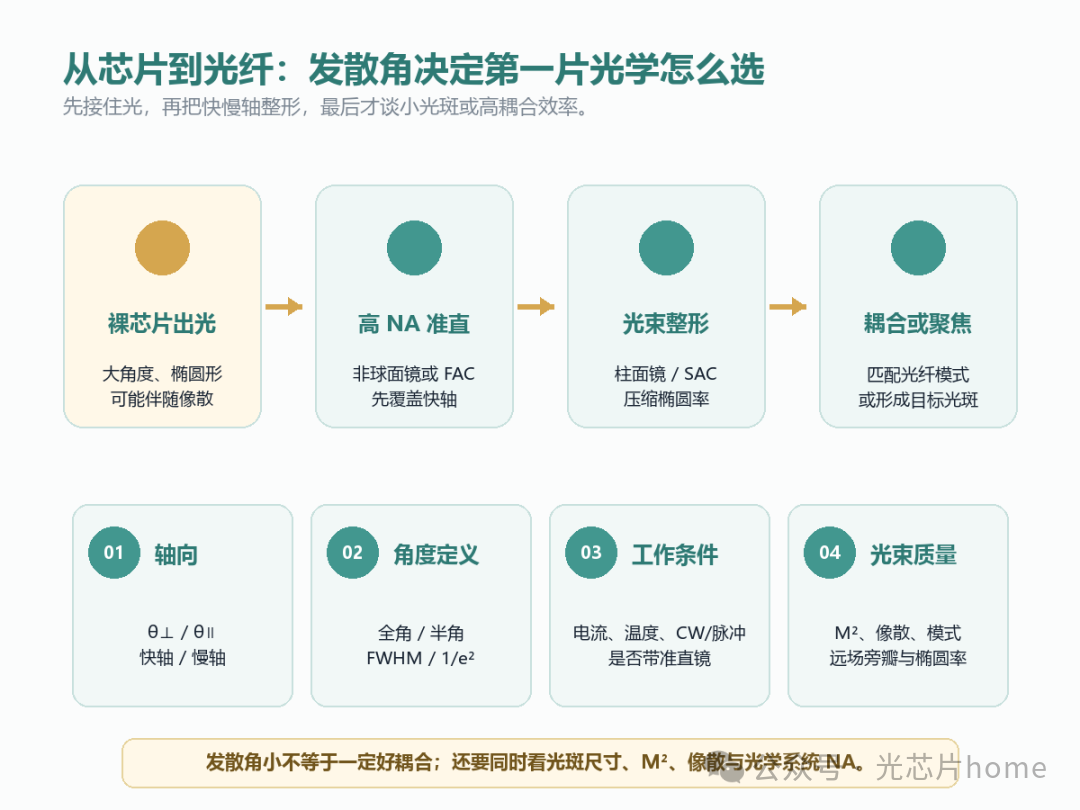

第一片镜片：NA 必须覆盖大角度快轴

裸边发射芯片的快轴角度很大，准直镜必须靠近端面并提供足够高的数值孔径。如果镜片 NA 或有效口径不够，光束边缘会被截掉，带来功率损失、远场畸变，甚至让测试结果看起来比真实发散更小。

快轴准直 FAC 与慢轴整形 SAC

高功率单管和激光巴条常先用微柱面 FAC 压低快轴发散，再按系统需要处理慢轴。Coherent 的公开产品例子显示，裸芯片快轴可接近数十度，而加 FAC 后可压到几毫弧度量级；这也再次说明“是否带镜片”必须写进指标口径。

耦合进光纤：不是发散角越小就一定越容易

耦合效率取决于光束与光纤模式在光斑尺寸、角度、椭圆率、波前和位置上的共同匹配。发散角小但光斑过大、M² 很差或像散严重，仍可能难以进入单模光纤；反过来，大角度但接近单模的光束，只要用高 NA 非球面镜正确匹配，也能实现高效耦合。

看轴向：快轴/慢轴，还是水平/垂直？方向是否相对结平面定义？

看角度：全角还是半角？单位是 degree 还是 mrad？

看强度口径：FWHM、1/e²、90%/95% 功率包络，还是 D4σ？

看光学状态：裸芯片、FAC、双轴准直，还是完整激光模块？

看工作条件：电流、功率、温度、CW/脉冲是否一致？

看完整光束：椭圆率、M²、像散、旁瓣和指向稳定性是否满足系统需求？

一句话记住：发散角描述光束在远场张开的速度；边发射芯片因两个方向的模式尺寸不同，形成大角度快轴和小角度慢轴。比较任何数字前，必须同时确认全角/半角、FWHM/1/e²、轴向和工作条件。

发散角越大，不一定代表芯片差；它可能只是出光模式被压得更紧。发散角越小，也不等于系统一定更好；若牺牲了光斑尺寸、M²或耦合匹配，最终效果仍可能打折。真正值得优化的是整条光路的亮度、损耗、光斑与稳定性，而不是规格书里的一个孤立角度。

● ● ●

Newport｜Laser Diode Technology：边发射激光器的平行/垂直发散与椭圆光锥

Thorlabs｜Importance of Beam Circularization：快慢轴、像散与光束整形

Newport｜Gaussian Beam Optics：1/e² 束腰、远场发散与高斯传播

Thorlabs｜NIR Laser Diodes：理想高斯光束中 1/e² 与 FWHM 的换算

Coherent｜13 W 9xx nm High Power Single Emitter：快轴/慢轴 FWHM 产品示例

Coherent｜850 nm 10 Gbps Multimode VCSEL Array：1/e² 全角产品示例

TRUMPF｜940 nm Single-Mode VCSEL Array：1/e² 全角产品示例
