高可靠封装

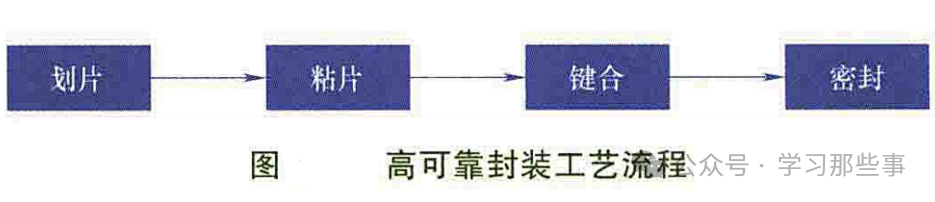

高可靠集成电路封装主要包括划片、粘片、键合和密封四个工序，如图所示。

划片是封装的第一步。它把整张晶圆分成多个独立芯片。常用方法有机械切割和激光划片。

粘片是固定芯片的过程。通过粘接、焊接或倒装焊等方式，把芯片安装到管壳或基板指定位置。

键合主要完成芯片与外部电路之间的连接。常用金丝、铝丝等材料，通过引线键合实现电连接。

密封是封装的最后一步。通过烧结密封、电阻焊等方法，将盖板和管壳连接起来，形成保护芯片的密封腔体。

封装过程虽然主要只有四个步骤，但每一步都直接影响器件可靠性。随着电子技术的发展，封装技术不断进步，已经形成了完整的工艺体系。高可靠封装不仅需要先进设备，也需要严格的工艺控制和长期经验积累。

检验

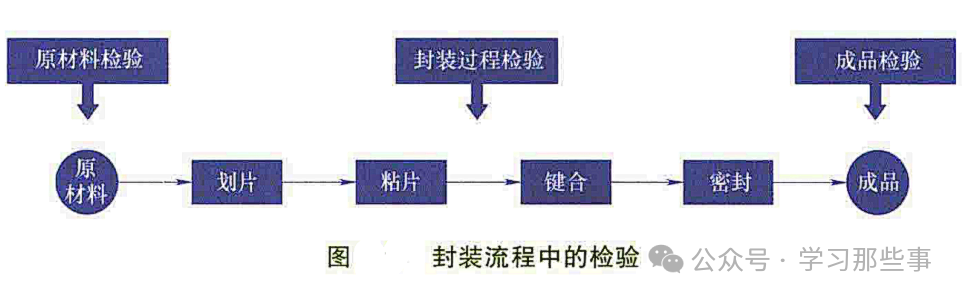

检验是保证封装可靠性的关键环节，贯穿整个封装过程。在封装开始前，需要对原材料进行检查，包括材料性能、尺寸和质量等，确保满足工艺要求。

在封装过程中，每完成一道工序，都需要进行对应检查。例如：

（1）划片后检查芯片外观和尺寸，确认是否存在裂纹、崩边等问题。

（2）粘片后检查芯片位置、粘接质量和结合强度。

（3）键合后检查焊点形貌、引线质量和连接可靠性。

（4）密封后检查封装完整性，确认器件具有良好的保护能力。

生产过程中还需要通过目检、自动检测和统计过程控制（SPC）等方式，及时发现异常并调整工艺。

封装完成后，还需要进行筛选试验、可靠性试验和一致性检验，保证产品满足使用要求。

执行标准

高可靠集成电路封装通常依据国家军用标准和质量管理标准进行控制。

（1）GJB597B《半导体集成电路通用规范》

该标准规定了半导体集成电路生产、检验和交付的基本要求，规定了产品质量保证等级，包括B级、BG级和S级。

（2）GJB2438B《混合集成电路通用规范》

该标准适用于混合集成电路和多芯片组件（MCM）。标准规定了K级、H级、G级和D级四个质量等级。其中K级可靠性最高，主要用于航空航天领域。

（3）GJB33A《半导体分立器件总规范》

该标准规定了军用半导体分立器件的基本要求。质量保证等级包括普军级、特军级、超特军级和宇航级。

（4）GJB7400《合格制造厂认证用半导体集成电路通用规范》

该标准重点关注制造过程控制，通过过程认证、在线监控和统计过程控制（SPC）保证产品质量。

（5）GJB548B《微电子器件试验方法和程序》

该标准规定了军用微电子器件环境、机械、电气等试验方法，用于评价器件可靠性。

（6）GJB9001《质量管理体系要求》

该标准用于建立质量管理体系，保证产品设计、生产和服务过程满足要求。

（7）GJB360《电子及电气元件试验方法》

该标准规定电子元件环境试验、机械试验和电性能试验方法。

（8）GJB3014《电子元器件统计过程控制体系》

该标准用于指导企业建立SPC管理体系，提高生产过程稳定性。

（9）GJB4027《军用电子元器件破坏性物理分析方法》

该标准规定电子元器件DPA分析方法，用于发现内部结构缺陷。

（10）GJB546《电子元器件质量保证大纲》

该标准规定质量保证工作的管理要求，用于控制设备、材料和生产过程。

美国相关标准

美国高可靠集成电路主要采用MIL系列标准，与我国部分军用标准具有对应关系。

（1）MIL-STD-883《微电路试验方法标准》

该标准规定微电子器件的环境、机械、电气试验方法，以及质量控制要求。适用于单片、多芯片、薄膜和混合微电路等器件。

（2）MIL-HDBK-1547《航天和运载火箭电子零件、材料和工艺标准》

该标准用于指导航天电子系统设计和制造，重点关注长期可靠性和极端环境适应能力。

（3）MIL-PRF-38534《混合集成电路通用规范》

该标准规定混合微电路、多芯片模块及类似器件的性能要求和质量认证要求。

（4）MIL-PRF-38535《集成电路制造通用规范》

该标准规定集成电路制造过程中的性能要求、质量控制和可靠性保证要求。

（5）MIL-PRF-19500《半导体器件性能规范》

该标准规定半导体器件通用性能要求，并通过JAN、JANTX、JANTXV、JANJ、JANS等等级区分产品质量水平。

高可靠集成电路封装不仅依靠划片、粘片、键合和密封等基本工艺，还需要严格的检验体系和标准体系支持。

封装质量决定器件最终可靠性。只有控制材料、工艺、检测和质量管理全过程，才能保证器件在复杂环境下长期稳定工作。
