彻底讲透SPAD单光子探测：从封装工艺到“黄金搭档”光源选型
彻底讲透SPAD单光子探测：从封装工艺到“黄金搭档”光源选型
探索光电探测物理极限与国产光源的完美突围
导读：在光电探测的物理极限边缘，单光子雪崩二极管（SPAD）正引发一场静悄悄的革命。从感知“光强”到计算“光子”，LiDAR与测距技术迎来了质的飞跃。然而，好马需配好鞍，有了极致灵敏的SPAD，如果发射端光源无法做到“极小光斑”与“极致准直”，系统性能将被严重封印。本文将全景解析SPAD技术壁垒，并揭秘为何镭尔特（LEIRTE）高功率小光斑LD是其最佳搭档。
01. 探测技术的跃迁：从APD到SPAD
雪崩光电二极管（APD）是光电探测领域的老兵，而SPAD则是其向极致性能演进的产物。二者的核心区别在于工作模式的根本变革。
传统 APD (线性模式)
角色：
像一个“放大器” 机制：
Vbias < Vbreakdown 特点：
输出光电流与光强成正比，无法分辨单光子。
SPAD (盖格模式)
角色：
光子触发开关 机制：
Vbias > Vbreakdown 特点：
单个光子即可触发雪崩，输出数字脉冲，灵敏度达物理极限。
SPAD的出现，解决了微弱信号“看不见”的难题，成为远距离激光雷达（LiDAR）和量子通信领域的首选核心器件。
02. 关键壁垒：SPAD封装的四大“生死劫”
从APD升级为SPAD，不仅是芯片设计的改变，更是对封装技术（Packaging）提出了一场严峻的“综合大考”。根据最新的技术分析报告，以下四大维度决定了SPAD系统的成败：
🛡️ 1. 电路设计：精密的“淬灭”与“读出”
SPAD一旦雪崩就像溃堤的洪水，必须通过淬灭电路（Quenching）在皮秒级时间内迅速降低电压止住雪崩。同时，由于输出的是纳秒级脉冲，封装内需集成高速读出电路，这对寄生参数的控制要求极高。
🔥 2. 热管理：与暗计数（DCR）的战争
SPAD对温度极度敏感。温度每升高一点，由热激发引起的暗计数率（DCR，即噪声）就会指数级上升。高端封装必须提供高效散热路径，甚至集成TEC（热电制冷）进行主动温控。
⚡ 3. 电气连接：消灭寄生参数
传统的引线键合会引入电感导致信号振铃。为了保证纳秒级的响应速度和低时间抖动（Jitter），先进的倒装芯片（Flip-Chip）和硅通孔（TSV）技术成为了必选项。
💎 4. 光学接口（关键痛点）
SPAD的光敏面通常非常小（微米级）。这意味着，如果发射端的光斑过大或发散角不可控，回波光子将无法精准落入SPAD的有效区域，导致探测效率（PDE）断崖式下跌。
那么问题来了：
谁才是SPAD系统的最佳光源搭档？
⬇️
03. 破局方案：镭尔特(LEIRTE) 小光斑LD系列
为了解决SPAD系统“光学匹配难”的痛点，深圳镭尔特光电（LEIRTE）利用独有的叠层隧道结技术，推出了两款专为高精度测距设计的905nm脉冲激光二极管——PLD905-40W-MCL 与 PLD905-70W-MCL。
为何它们被称为“SPAD神助攻”？
这是区别于市面普通LD的最大杀手锏：
● PLD905-40W-MCL： 发光尺寸仅 40μm × 18μm
● PLD905-70W-MCL： 发光尺寸仅 90μm × 18μm
技术原理解读：光源尺寸越小，通过准直透镜后的光束发散角越小。这意味着激光在传播数百米后，光斑依然紧致，能精准汇聚在SPAD微小的感光像元上，信噪比大幅提升。
在极小的芯片面积上实现了40W / 70W的峰值功率。支持1-100ns极窄脉冲驱动，窄脉冲意味着上升沿陡峭，配合SPAD的皮秒级分辨率，可将测距精度控制在毫米级。

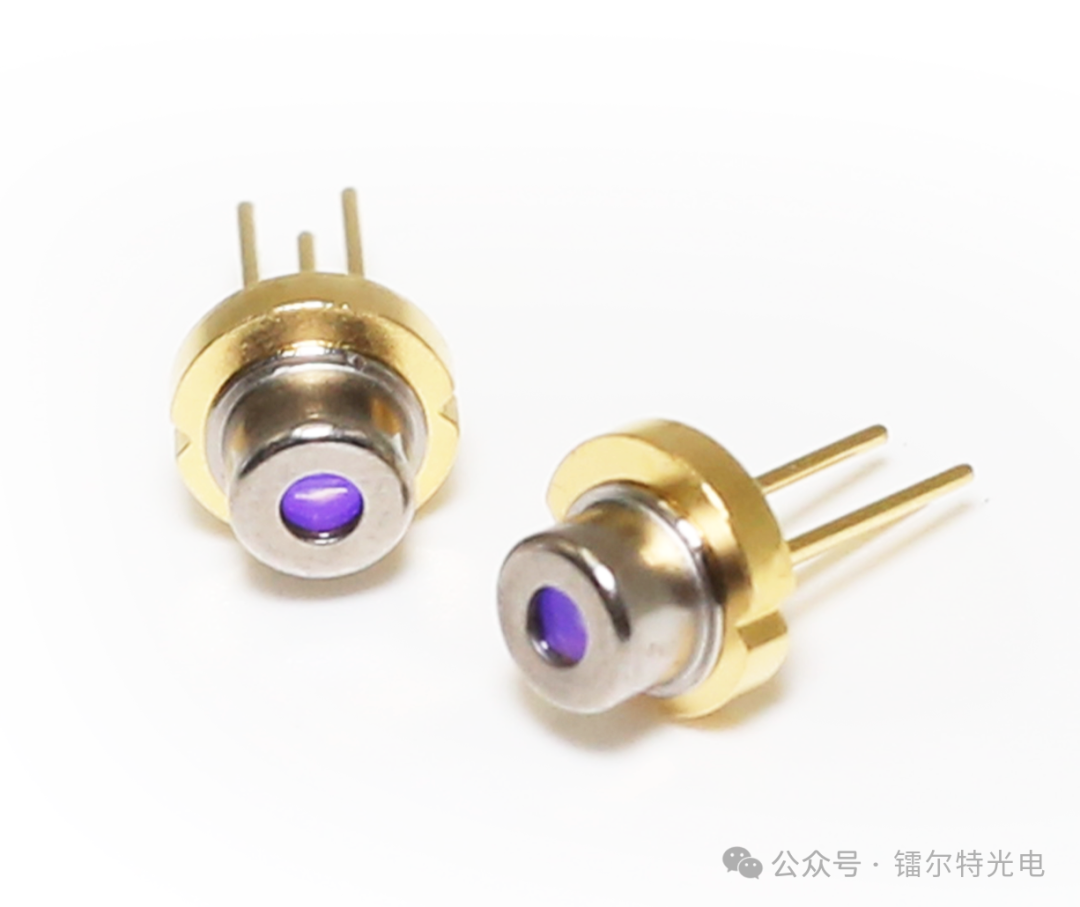

全系采用TO-can金属封装，相比塑封管，散热性能极佳，波长漂移仅0.28 nm/°C。工作温度覆盖 -40℃ ~ 70℃，完全满足户外激光雷达的严苛要求。
04. 产品参数速览与应用落地
当“单光子灵敏度”遇上“镭尔特小光斑”，这套组合成为了手持测距仪、无人机避障雷达和工业传感的最优解。
唯有“灵眼”配“利剑”，方能洞穿迷雾，决胜千里。
对于正在开发新一代激光雷达或测距模块的工程师而言，选择镭尔特这款小发光面、高功率、金封工艺的脉冲激光二极管，无疑是释放SPAD潜能的最佳捷径。
