在激光技术飞速迭代的今天,从半导体制造的纳米级光刻到医疗领域的无创治疗,从新能源电池的精密加工到航空航天的高端检测,激光已成为现代工业与科技领域不可或缺的核心工具。但激光与生俱来的“高斯分布”特性——中心光强极高、边缘逐渐衰减,却成为制约其应用升级的关键瓶颈:半导体光刻中能量不均会导致芯片线宽偏差,激光加工中会出现中心过烧、边缘未加工的缺陷,医疗治疗中则可能造成组织损伤。
为破解这一难题,光束匀化技术应运而生,而匀化光纤作为其中兼具灵活性、高效性与低成本的核心方案,凭借其独特的结构与性能,也逐步成为激光匀化领域的主流选择之一。本文将从激光光束匀化基础、匀化光纤的原理结构、实际应用案例到行业展望,全面拆解这一“激光匀化神器”,带大家读懂匀化光纤如何解锁激光应用的无限可能。
01
激光光束匀化简述
要理解匀化光纤的价值,首先需要明确:什么是激光光束匀化?为什么我们需要它?

激光的本质是受激辐射产生的相干光,其天然的光强分布呈现高斯分布(也称为正态分布),就像一盏“聚光灯”——中心最亮,向四周逐渐变暗,这种分布特性在很多场景下会带来致命问题。举个简单的例子:用未经匀化的激光进行金属切割,中心区域的激光能量过高,会导致材料熔化过度、出现毛刺甚至烧穿;而边缘区域能量不足,无法实现有效切割,最终导致加工件报废。在半导体制造的激光退火工艺中,这种不均匀性更会导致晶圆表面温度不一致,进而引发掺杂分布不均、晶格损伤、成品率下降等一系列问题,直接影响芯片性能与生产效益。

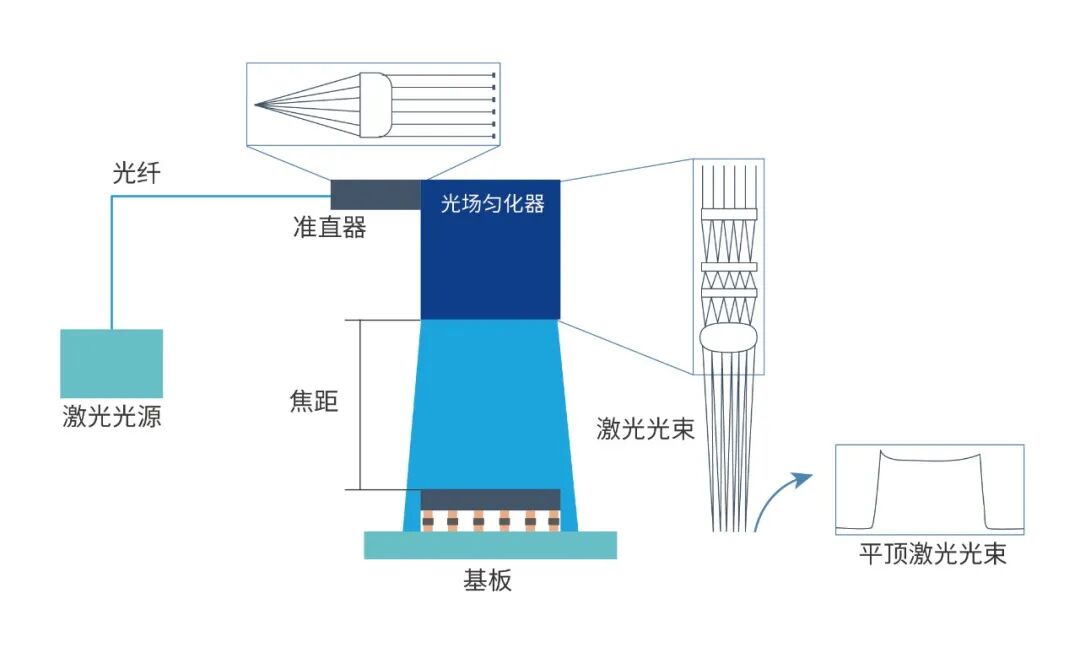

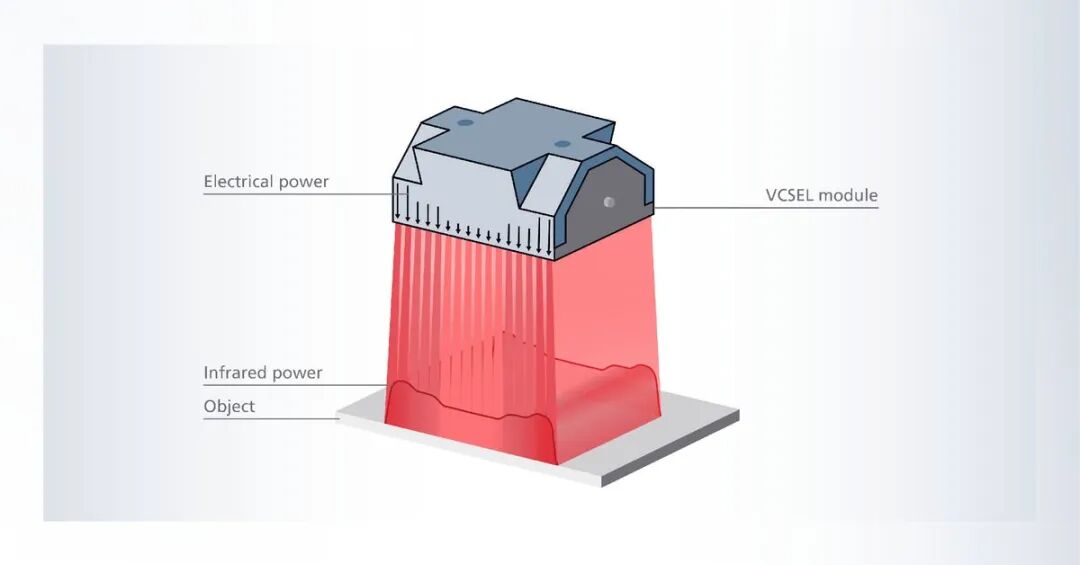

所谓激光光束匀化,就是通过特定的光学手段,将高斯分布或其他非均匀分布的激光束,重塑为能量密度高度一致的“平顶光束”(Top-Hat Beam)或特定形状光束,使激光在目标区域内的光强波动控制在合理范围(通常要求波动小于5%),确保激光能量均匀作用于被照射对象,从而提升应用效果与产品良率。
目前主流的激光匀化技术主要分为四大类,各有优劣:
微透镜阵列(MLA)匀化器:由数千个微米级透镜单元组成,将入射激光分割成子光束后叠加匀化,优点是结构紧凑、能量利用率高,缺点是对入射光束的准直度和光斑尺寸敏感,入射光束发散角超标会显著影响匀化效果;
衍射光学元件(DOE)匀化器:通过表面微纳结构对激光进行相位调制,可定制光斑形状,对波长变化不敏感,但加工精度要求极高,微小制造误差会导致匀化效果恶化,且对激光偏振态和模式纯度敏感;
积分镜匀化器:通过激光在镜体内多次反射和折射实现能量重分布,对入射光束的模式和偏振不敏感,适用于高功率激光环境,但体积较大、反射损耗较高;
匀化光纤匀化器:利用光纤的传输特性,让激光在光纤内多次反射和散射,最终输出均匀能量分布,兼具柔性传输、结构紧凑、适配性强等优势,尤其适用于需要灵活布线的场景,也是目前应用最广泛的匀化方案之一。

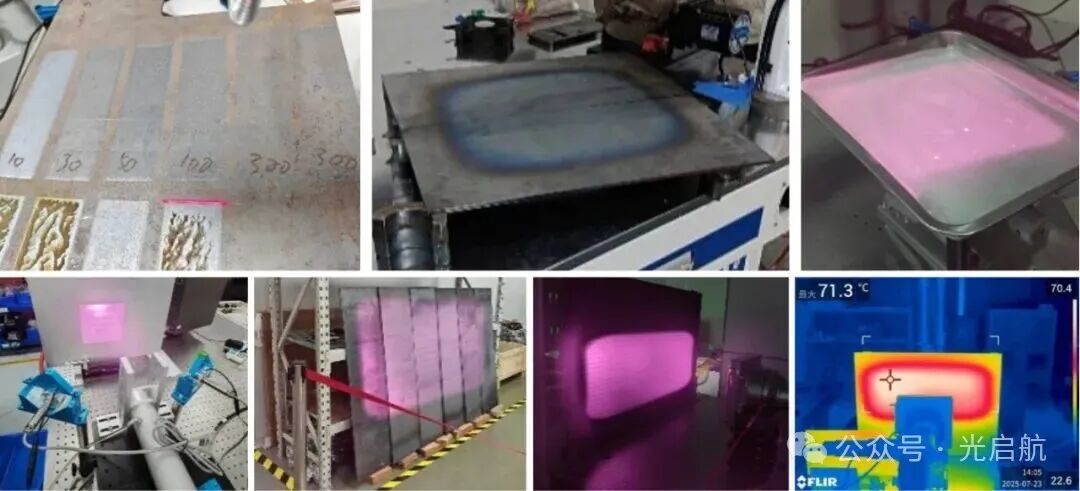

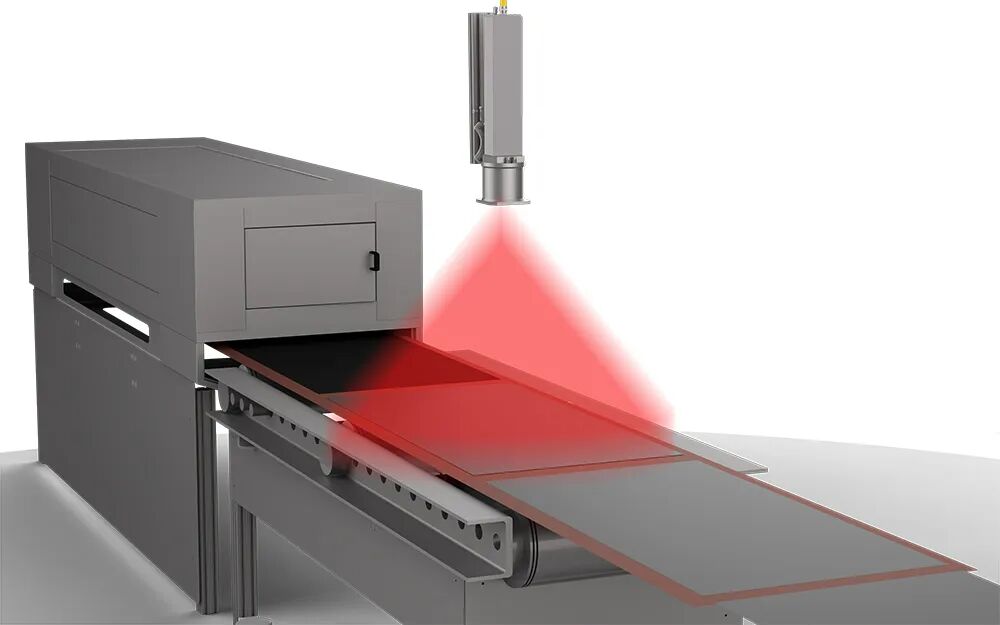

相较于其他匀化技术,匀化光纤不仅能实现高精度匀化,还具备稳定性超高、体积小、重量轻、可弯曲、易集成等特点,可适配不同功率、不同波长的激光光源,且能有效降低系统成本,大幅提升激光应用的灵活性与可靠性,因此被广泛应用于工业加工、医疗、半导体、激光雷达等多个领域。随着光纤行业进入“量价齐升”的高景气周期,匀化光纤作为特种光纤的重要分支,其市场需求也在持续攀升。
02
匀化光纤原理、结构与特点
1. 匀化光纤的核心工作原理
匀化光纤的匀化原理,本质是“模式扰动+能量重分布”,核心依托光纤的全反射特性与特殊结构设计,让激光在传输过程中打破原有高斯分布,实现能量的均匀化输出。
我们知道,普通光纤的核心作用是“传输光信号”,而匀化光纤则在传输的基础上,增加了“匀化”功能。其核心逻辑的是:当激光从输入端耦合进入匀化光纤后,会在光纤芯层与包层的界面发生多次全反射,而匀化光纤的特殊结构(如非圆形芯层、渐变折射率分布、多芯层设计等)会对激光的传输模式产生扰动,迫使激光束在芯层内不断扩散、叠加、混合。
具体来说,激光在匀化光纤内的传输过程可分为三个阶段:一是耦合阶段,激光通过光纤耦合器进入光纤芯层,确保激光高效注入;二是模式扰动阶段,激光在传输过程中,受光纤芯层结构影响,原本集中在中心的光能量被分散到整个芯层截面,不同传输模式的激光相互叠加、抵消,打破高斯分布;三是输出阶段,经过充分扰动与混合的激光,从光纤输出端射出,形成能量均匀的平顶光斑,完成匀化过程。
从物理学角度来看,匀化光纤的匀化效果,本质是利用了激光的多模传输特性——通过设计芯层结构,增加激光的传输模式数量,让不同模式的激光在传输过程中充分混合,最终实现能量的均匀分布。例如,采用多芯层渐变折射率设计的匀化光纤,可通过芯层折射率的规律变化,进一步增强模式扰动效果,让匀化精度提升至95%以上。
与普通通信光纤类似,匀化光纤的基本结构也分为“芯层—包层—涂层”三层,但为了实现匀化功能,其各层的材料、尺寸与结构设计均有特殊要求,部分高端匀化光纤还会采用多芯层复合结构,进一步优化匀化效果。结合现有技术方案,匀化光纤的典型结构如下:
多边形纤芯光纤光束整形

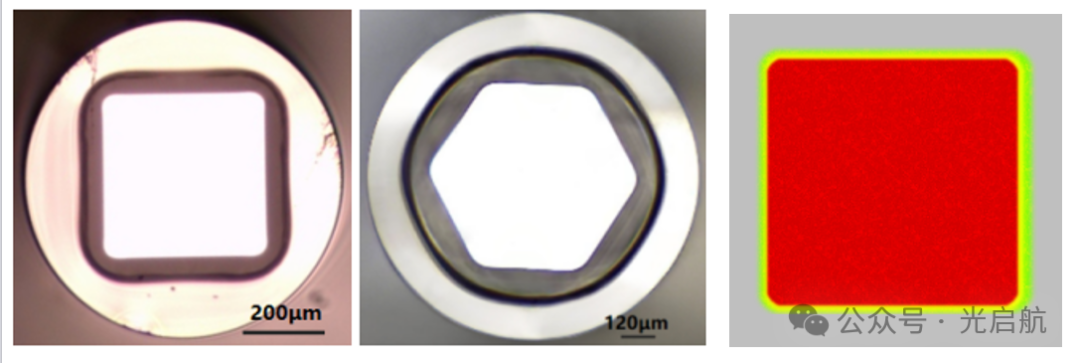

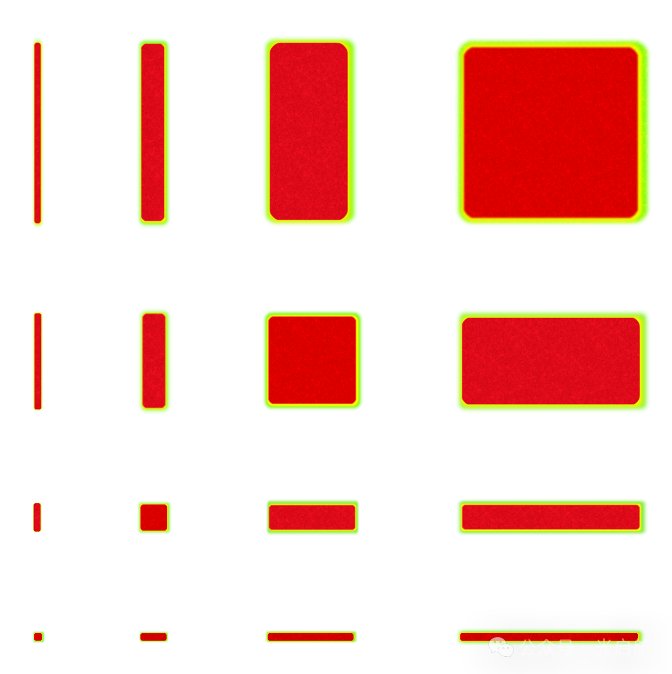

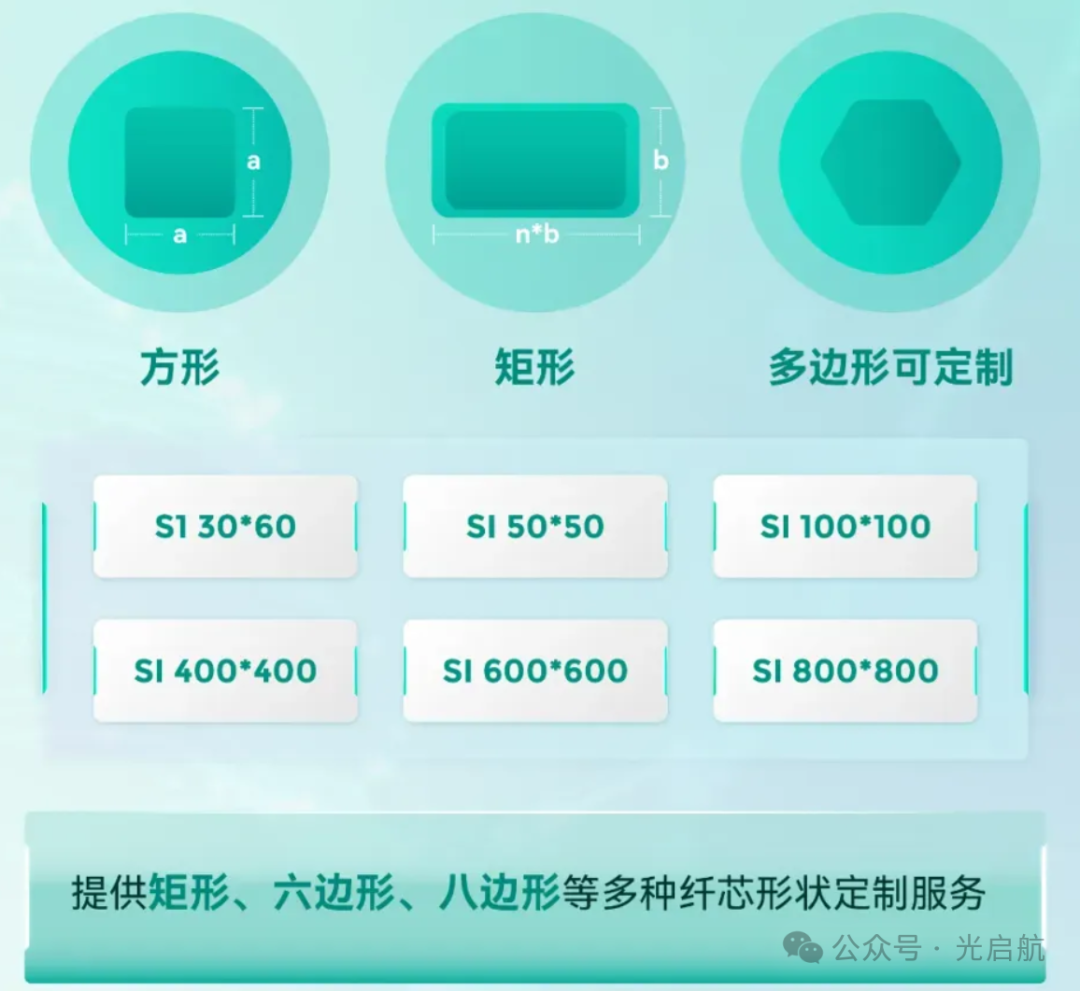

芯层的截面形状也是影响匀化效果的关键:常见的有圆形、方形、六边形等,其中方形芯光纤相较于圆形芯,能更有效提升输出能量匀化效果,光斑功率更平整,可实现低发散角的平顶激光输出,被广泛应用于精密加工领域。芯层直径通常在100μm~1000μm之间,可根据应用场景的功率需求灵活调整——高功率场景选用大芯径,低功率精密场景选用小芯径。

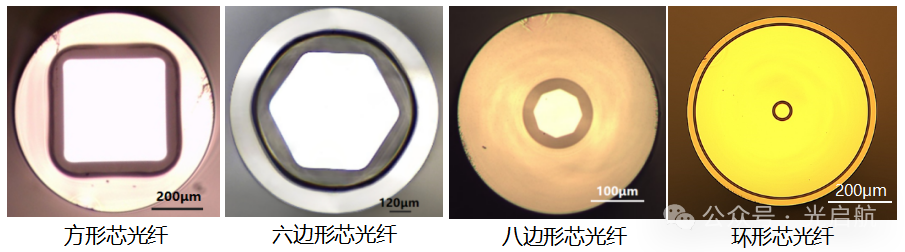

图2 多边形匀化光纤截面(图源:长盈通)

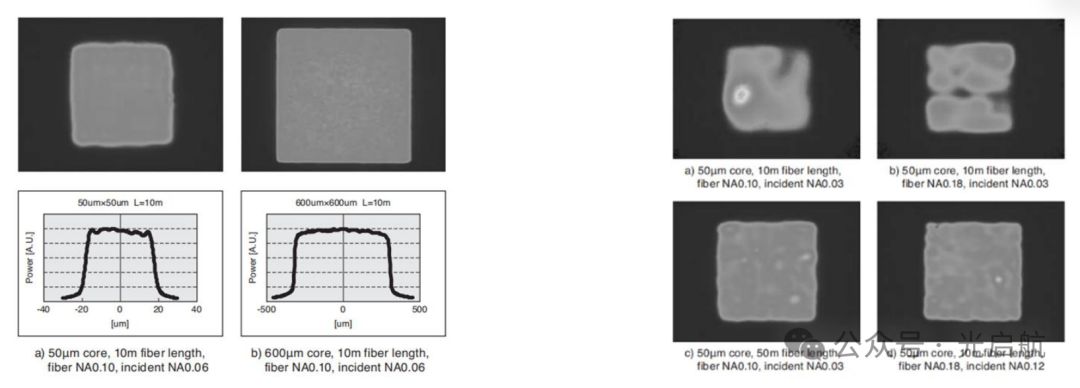

图3(左)以多模光束入射时的光斑图像;(右)以高斯光束入射时的光斑图像
锥形光纤光束整形

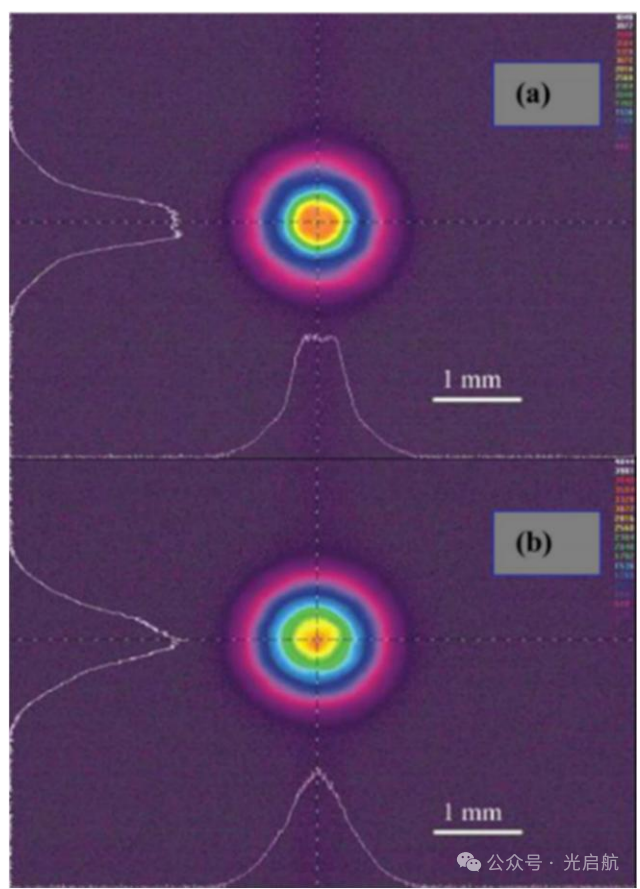

通过在单模光纤中引入一段陡峭的锥区来激发高阶模式,将部分能量耦合到 LP02 到 LP09 模等高阶模式中(尤其是 LP05 模),以此实现了光纤结构的光束整形,成功将高斯型光斑整形为平顶光斑,其插入损耗小于 0.1 dB,实验装置如图4所示。并且通过可调谐光源来研究不同波长的激光对锥形光纤光束整形的影响。

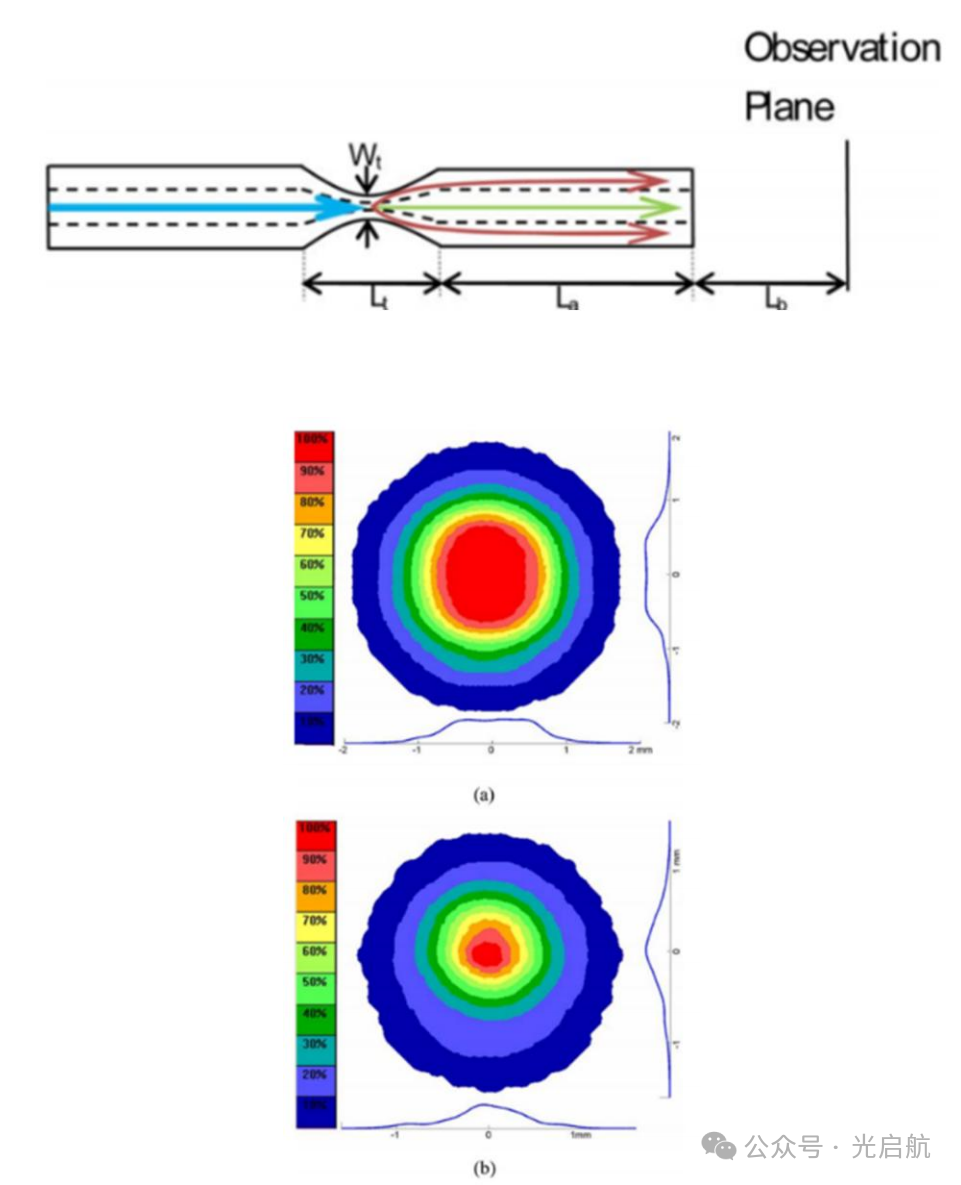

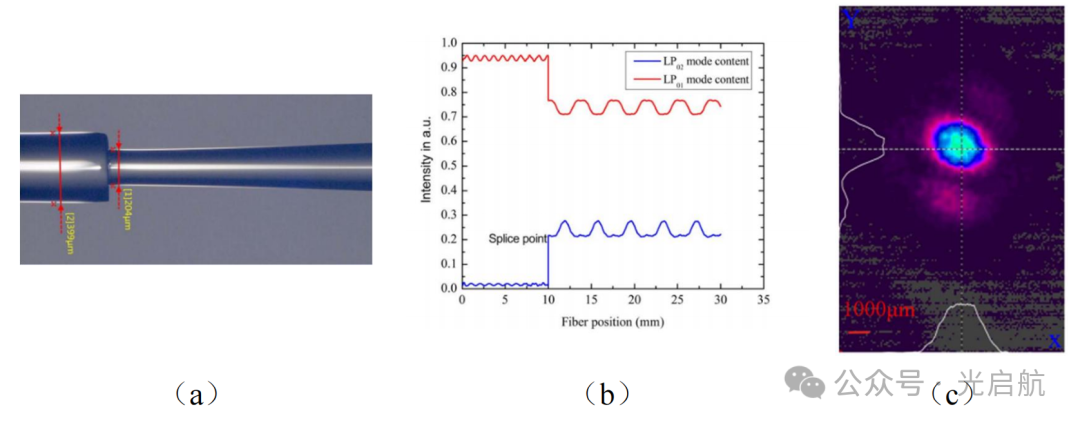

图4 用于光束整形的锥形光纤结构:(a)全光纤结构的光束整形装置(b)各模式含量随传播距离的变化;(c)实验结果图
长周期光栅光束整形

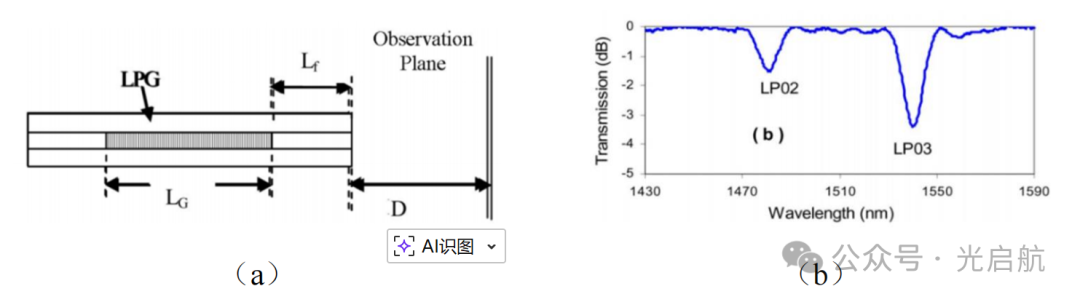

如下图案例所示,长周期光栅的核心为一段长度为 4 cm 周期为 610 μm 的长周期光栅,激光束通过长周期光栅后纤芯的部分基模(LP01模)被耦合进包层中的高阶模(LP03模),之后基模与这个高阶模将发生干涉,由于基模与高阶模的传播常数不同,干涉图案将随着模式的传播而改变,在这个过程中,纤芯的光强减弱,而包层中的光强被增强,以此实现光斑的匀化。可以看出,当有 2.1%的基模光耦合进入 LP03 模时可以得到平顶光束,而当没有基模光耦合进入 LP03 模时,输出光斑仍呈高斯型。另外,长周期光栅后方不同距离下的光斑形状也不尽相同,不仅如此,光束整形效果也与激光波长有关。


基模与高阶模的非想干叠加
基模与非相干的高阶模式的叠加,也能够实现光束匀化。通过两个独立的谐振腔得到的基模与高阶模具有不同的波长或偏振态,使得它们并不具有相干性,因此可以实现非相干叠加。下图模拟了非相干条件下不同比例的基模与二阶模耦合的光斑能量分布,展示基模与二阶模的相对强度分别为 40%、60%、80%、100%、120%、140%时的耦合情况,可以看出二阶模的中心被基模不断填充,并在合适的比例下呈现出平顶光斑。

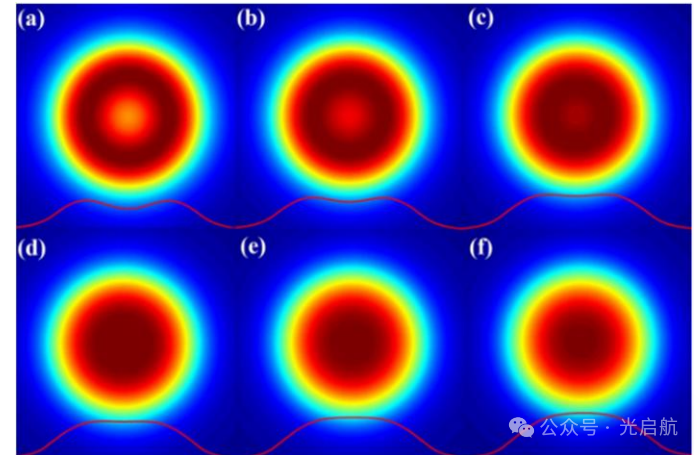

图6 仿真模拟结果:基模相对于二阶模的强度从 40%~140%(每次增加 20%)时光束的强
度分布
实验装置先分别通过两个布拉格光栅得到波长为 1053.7 nm 的高斯型基模以及波长为 1055.4 nm 的二阶模(LP11模),之后通过耦合器(OC)以及偏振控制器(PC)来将这两种模式的光束进行耦合,由于这两种模式不满足相干条件所以不会发生干涉,最终实现了激光束的匀化。并且由于两种模式的激光在不同的腔内产生,并不存在相干性,所以光斑形状不会随着传播距离的改变而改变。

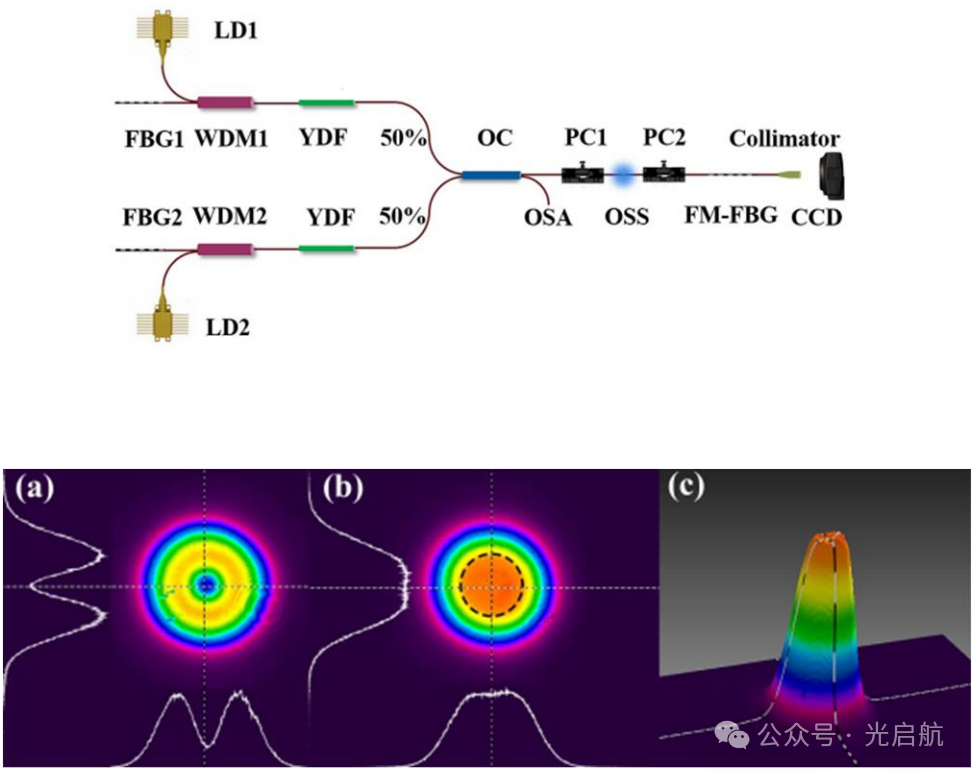

图7 全光纤结构光束整形装置及其实验结果:(a)“甜甜圈”型光斑二维能量分布图;(b)平顶光斑二维能量分布图;(c)平顶光斑三维能量分布图
光子晶体光纤
光子晶体光纤使用的微结构光纤横截面如图8所示,其中六边形区域为内纤芯,内纤芯与第一层十二个空气孔之间的区域为外纤芯,内纤芯的折射率低于外纤芯,因此在内纤芯与外纤芯的分界面处将发生反射与折射,部分能量不能进入内纤芯,进而在光束传播过程中实现能量的匀化分布。且匀化效果与内纤芯尺寸有关,由下图可以看出,内纤芯尺寸越大,所得到的能量分布越接近于平顶分布。

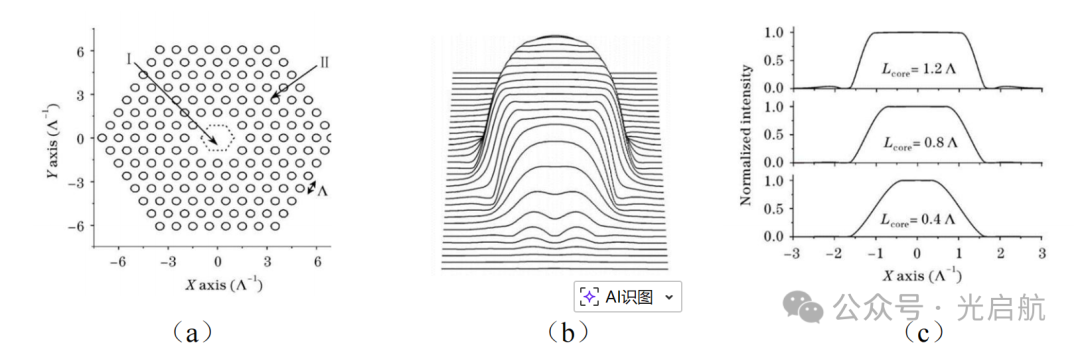

图8 用于光束整形的微结构光纤:(a)光纤横截面;(b)经整形后得到的三维能量分布;(c)不同内纤芯尺寸下的能量分布。
相较于其他匀化技术和普通光纤,匀化光纤凭借其特殊的结构与原理,具备以下核心特点,也是其能广泛应用的关键优势:
1. 匀化精度高,能量分布均匀:这是匀化光纤的核心优势,通过优化芯层结构与模式扰动设计,可将激光光束的能量均匀性控制在90%~98%之间(部分高端产品可达99%),光强波动小于5%,能完美实现平顶光斑输出,有效解决高斯光束的“中心过强、边缘过弱”问题,满足精密加工、半导体制造等高端场景的需求。例如,长飞光坊推出的匀化光纤,可实现高损伤阈值与平顶光斑输出,匀化精度达到行业领先水平。
2. 柔性传输,适配性强:匀化光纤可自由弯曲、扭转,弯曲半径通常可达到光纤直径的10~20倍,无需复杂的光路调整,就能实现激光的柔性传输。这一特点使其能适配复杂的应用场景——例如,医疗领域的微创手术中,可通过细小的匀化光纤将激光导入人体内部,精准作用于病变部位;工业加工中的复杂曲面加工,可通过弯曲的匀化光纤实现全方位、无死角的激光照射。同时,匀化光纤可适配不同功率(从毫瓦级到千瓦级)、不同波长(紫外、可见光、红外)的激光光源,通用性极强。
3. 能量损耗低,传输效率高:匀化光纤采用高纯度石英材料制备,芯层与包层的折射率匹配度经过精准优化,激光在传输过程中的损耗极低,通常每公里损耗小于0.1dB,传输效率可达90%以上。相较于积分镜匀化器的高反射损耗,匀化光纤能有效减少能量浪费,提升激光的利用率,降低应用成本——尤其在高功率激光场景中,能量损耗的降低能显著减少设备能耗,提升生产效率。
4. 结构紧凑,易集成:匀化光纤的直径通常在几百微米到几毫米之间,体积小、重量轻,可轻松集成到激光设备中,无需占用大量空间。与微透镜阵列、衍射光学元件等需要复杂光路配合的匀化方案相比,匀化光纤的集成难度低,可直接与激光发生器、耦合器等组件对接,大幅简化设备结构,降低设备的设计与制造成本。例如,在激光雷达设备中,匀化光纤可直接集成到发射模块,实现激光的均匀输出与柔性传输,简化设备体积。
5. 稳定性强,使用寿命长:匀化光纤的涂层与包层能有效保护芯层,抵御外界环境的干扰(如温度变化、湿度、磨损、电磁干扰),工作温度范围宽(通常为-40℃~120℃),可在恶劣环境下稳定工作。同时,光纤的机械强度高,不易损坏,使用寿命可达10年以上,相较于传统匀化器件(如微透镜阵列易磨损、衍射光学元件易受污染),维护成本更低,能有效降低长期应用成本。
6. 成本可控,性价比高:随着光纤行业的技术成熟与产能提升,匀化光纤的制造成本持续下降,尤其是国产匀化光纤的崛起,打破了国外厂商的技术垄断,进一步降低了应用成本。与衍射光学元件(加工精度要求高、成本昂贵)相比,匀化光纤的性价比优势显著,更适合大规模工业化应用。
当然,匀化光纤也有其局限性:一是对弯曲半径有一定要求,过度弯曲会导致能量损耗增加、匀化效果下降;二是芯径较大的匀化光纤,输出光斑的发散角相对较大,需要配合聚焦透镜使用;三是在极高功率(万瓦级以上)场景中,芯层可能会因热量积累产生损伤,需要特殊的散热设计。但总体而言,其优势远大于局限性,是目前最具性价比的激光匀化方案。
03
匀化光纤厂商与激光器厂商概览
1. 匀化光纤厂商:长飞、亨通、MOLEX、Ceramoptec。
这些厂商主要制作光纤裸纤,从预制棒到光纤拉制,一根预制棒拉出的光纤一般都是按千米为单位计量。成品带接头的跳线需要找下游做器件的厂商定制,除了找这些厂商,淘宝现在也有一些卖家在卖匀化光纤跳线了,非常方便。
