多个半导体激光器阶梯合束

流程：多个激光器准直整形→阶梯形排布→反射镜反射→准直反射光束→耦合进光纤

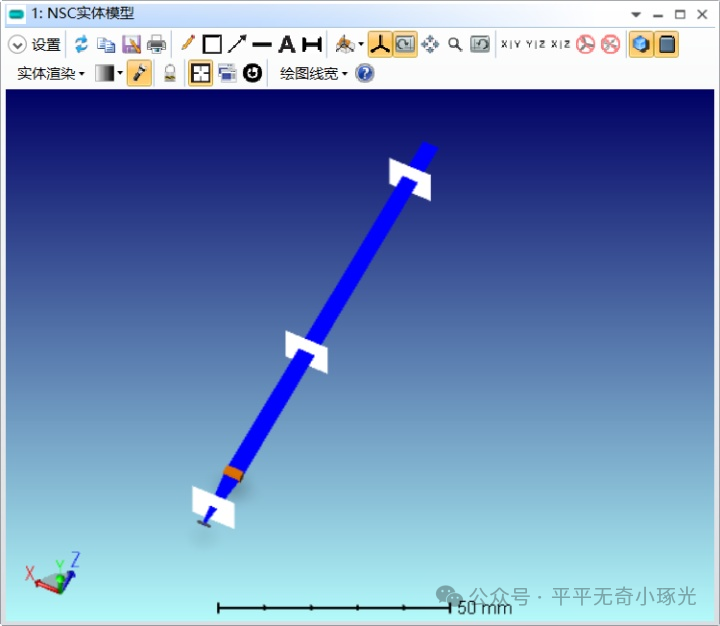

1、单个激光器准直快慢轴

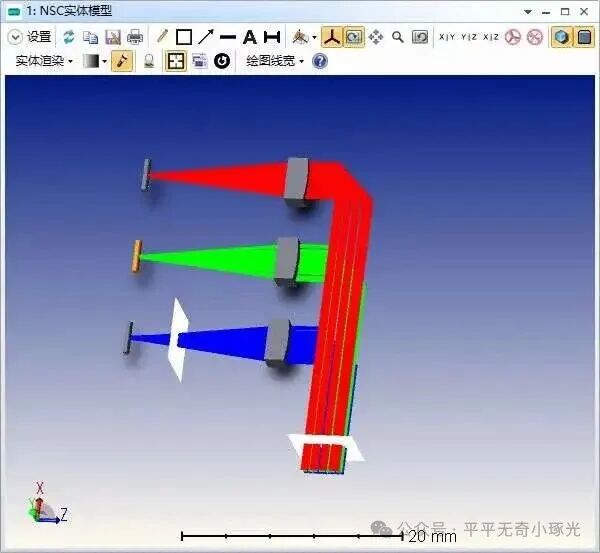

2.多个激光器阶梯排布经反射镜反射

     如图，所有光就合在一起了。

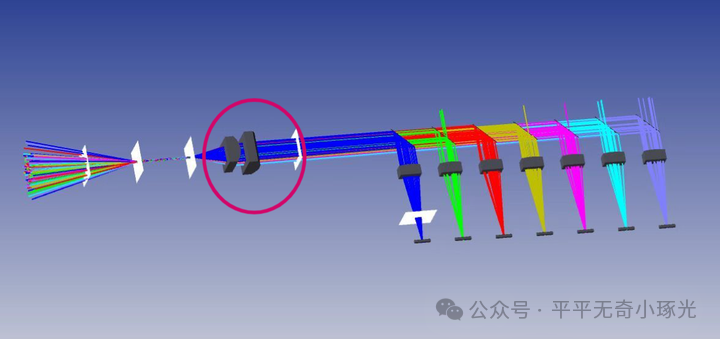

3.将合起来的光进行准直

      其实就是当它们为同一个激光器发出来的，重复一次快慢轴准直，姑且称为大快轴与大慢轴。

      大FAC、SAC如下，最细的是光纤。

4.结束

    上图也是有漏光，后续慢慢优化。

5.后续

     这个只是对称的一半，实际可以在对面也重复一次，然后用PBC偏振合束合一起，就功率X2。

      这玩意儿合起来比固体激光功率高多了，体积还小。可做光纤和固体的泵源，也可以做舞台灯啥的。
