电子集成技术,按层级可清晰划分为三大段:芯片级集成、封装内集成、PCB 板级集成,代表技术分别是 SoC、SiP 与 PCB(也称 SoP/SoB)。

芯片上的集成以 2D 为主,晶体管平铺在晶圆平面;PCB 板级集成同样以 2D 为主,元器件贴装在板面。二者都是典型的2D 集成。唯独封装内的集成形态最复杂、叫法最混乱,业界至今没有统一、清晰的分类标准。图片

为此,本文提出一套可落地、易区分、逻辑自洽的分类体系:以物理结构电气连接为两大判据,把电子集成技术归纳为 5 类基板之上(组装级)+ 2 类基板之内(制造级),简称:电子集成(5+2)分类法

一、分类原则:两个核心判据

所有集成形态,只看两点就能精准归类:

  1. 1,物理结构

    :芯片 / 元器件怎么摆放、是否堆叠、是否在基板表面;


  2. 2,电气连接

    :信号怎么走、是否必须经过基板、是否用 TSV/RDL 直连。


最终分为 7 类:

  • 基板之上(Assembly 组装):2D、2D+、2.5D、3D、4D(共 5 类)
  • 基板之内(Fabrication 制造):Cavity 腔体集成、Planar 平面埋置集成(共 2 类)
  • 第一部分:基板之上的 5 种集成(2D / 2D+ / 2.5D / 3D / 4D)

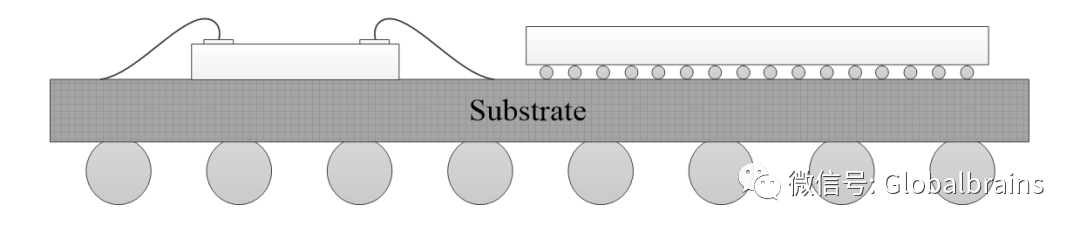

    1. 2D 集成:全部平铺在基板表面

    定义:所有芯片、无源器件都水平安装在基板同一上表面的集成方式。

    • 物理结构

      :全部器件贴在 XY 平面,与基板直接接触;布线与过孔都在基板内部。


    • 电气连接

      :信号统一走基板互连(极少数键合点直连除外)。


    典型应用:传统 MCM(多芯片模块)、大部分 2D 型 SiP、常规 PCB 板级集成。

    特点:工艺最简单、最成熟,但面积占用大,不做垂直堆叠。注:基于 FOWLP 的集成(如 INFO)无实体基板,也归为 2D 集成。图片

    2. 2D+ 集成:引线键合堆叠 = 结构 3D,电气仍走基板

    定义:芯片垂直堆叠,但全部通过键合线连到基板,电气路径与 2D 一致,只是空间更省。

    很多人把 “芯片堆叠” 直接叫 3D,其实并不准确:

    • 3D 集成现在专指 TSV 直连

    • 传统引线堆叠只是结构上叠起来,电气依然要下到基板再互连。因此定义为:2D+ 集成

    • 物理结构:芯片在 XY 平面上方堆叠,部分芯片不接触基板;

    • 电气连接:全部通过键合线汇到基板,再由基板完成互连。

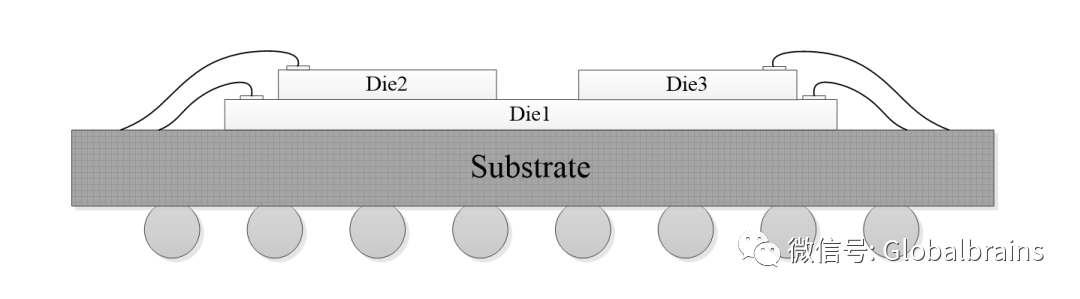

    典型应用:传统堆叠存储、PoP(Package on Package)等。图片

  • 3. 2.5D 集成:靠中介层 (Interposer) 实现高密度互连

    定义:芯片不直接贴基板,而是先贴在中介层上,由中介层完成芯片间互连,再连到基板。它是 “介于 2D 与 3D 之间” 的过渡方案,现实中不存在 2.5 维,但行业已通用此称呼。

    • 物理结构

      :芯片置于中介层之上;中介层有布线 / 过孔,基板也有布线 / 过孔;


    • 电气连接

      :芯片间互连优先走中介层,不必全部下到基板。


    两类主流结构

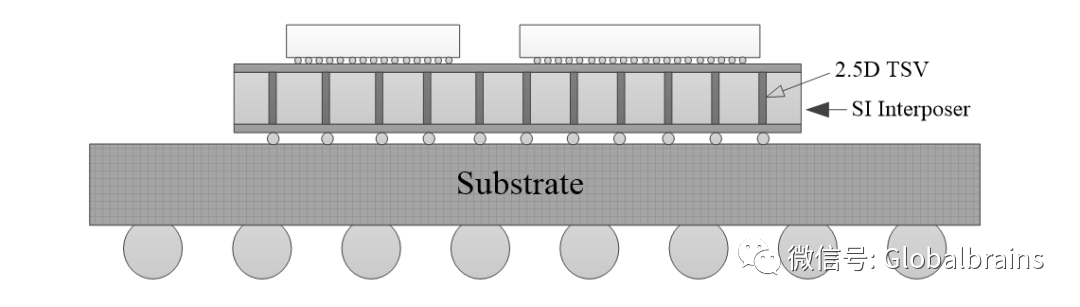

    1. 带 TSV 的硅中介层

      :芯片通过 MicroBump 倒装在中介层,TSV 穿透转接板,适合高算力、高引脚密度芯片(如 GPU、CPU)。


    2. 无 TSV 的中介层

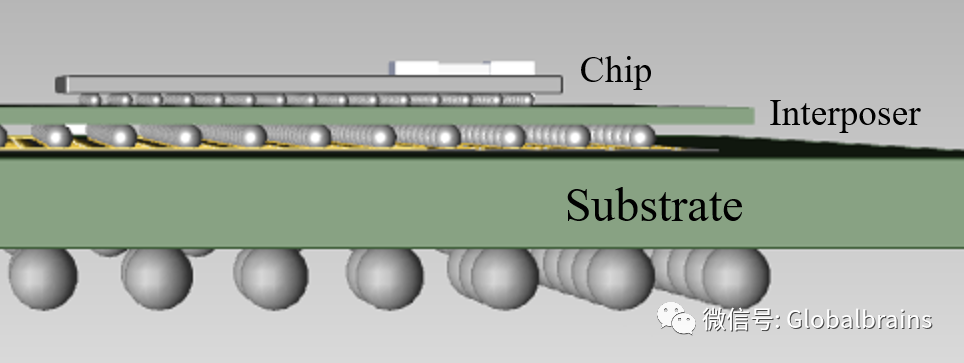

      :中介层仅用表面 RDL 布线,再通过引线连基板,适合小芯片堆叠在大芯片上方的场景。图片图片


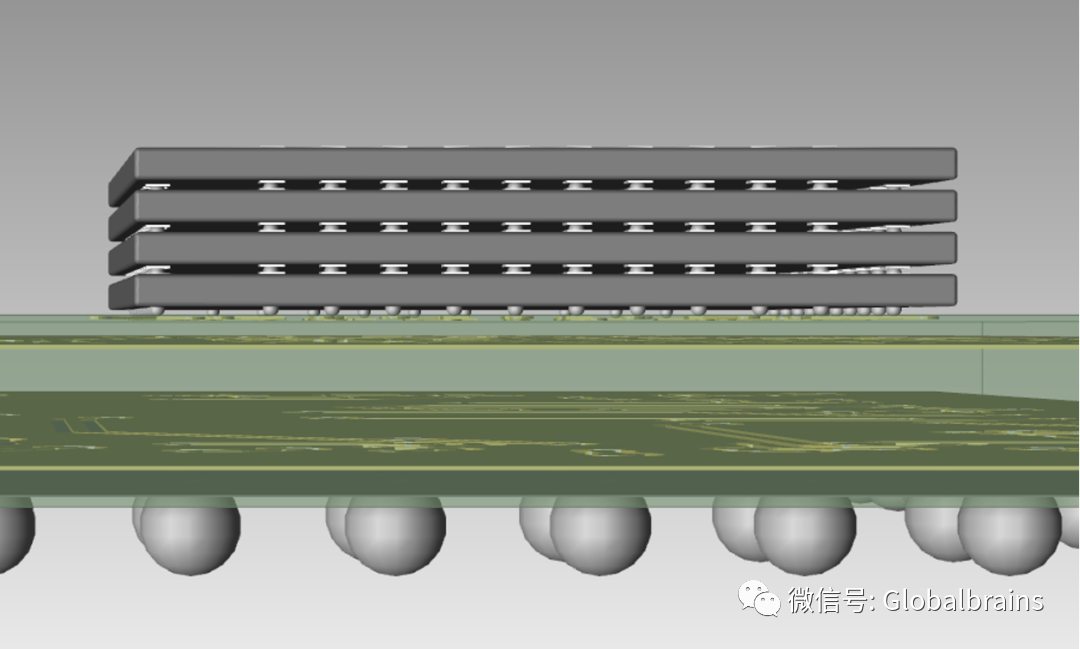

    4. 3D 集成:芯片对芯片直连(TSV + RDL)

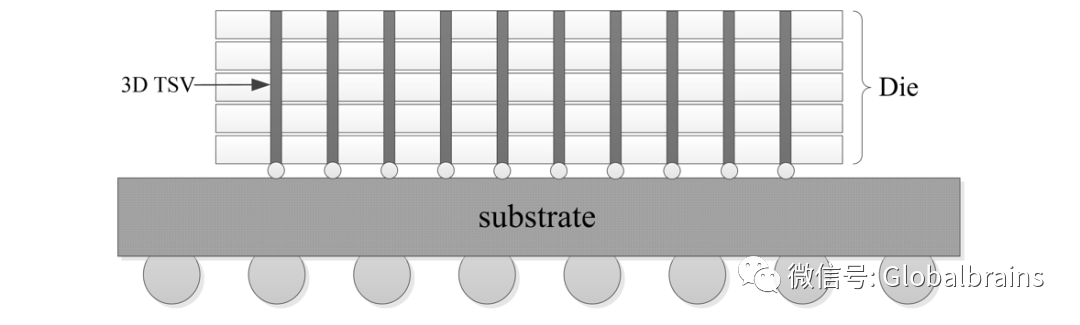

    定义:真正的芯片级垂直集成。与 2.5D 的核心区别:不再依赖中介层,直接在芯片上做 TSV 和 RDL,实现芯片 — 芯片垂直直连图片

    • 物理结构

      :芯片直接堆叠,芯片内部有 TSV;


    • 电气连接

      :通过 TSV+RDL芯片直连,不经过基板中转。


    典型应用:同类型存储堆叠(DRAM Stack、3D NAND、FLASH Stack),以及异质芯片垂直集成。

  • 5. 4D 集成:非平行基板的空间立体集成

    前面 2D/2D+/2.5D/3D 有一个共同点:所有基板、芯片都互相平行,Z 轴同向向上。

    4D 集成打破这一规则:多块基板不平行、Z 轴方向不同,形成空间角度布局,从而实现真正的 “立体构型”。

    • 物理结构

      :多块基板呈角度安装,每块基板上都可搭载元器件;


    • 电气连接

      :通过柔性线路、连接器或特殊焊接实现跨基板互连。

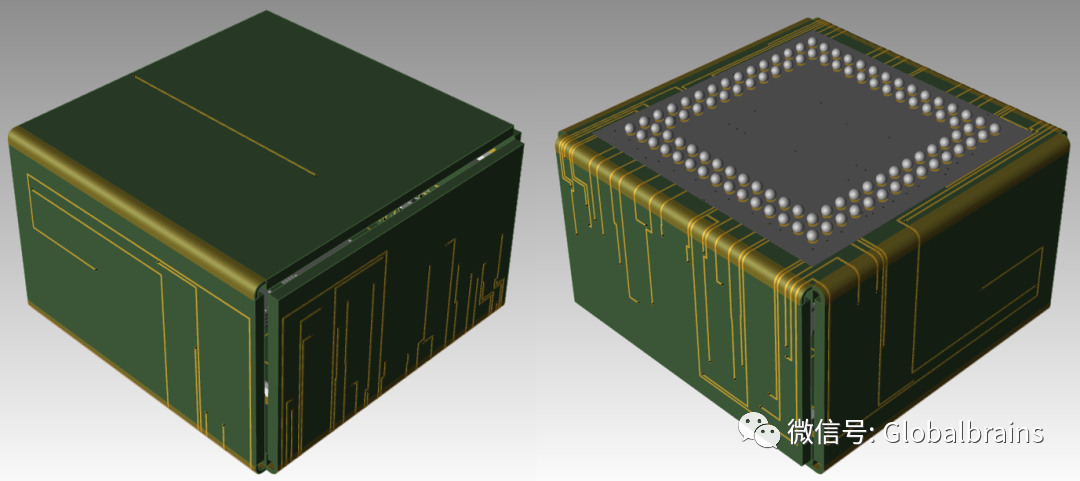

    价值:突破平面堆叠限制,提升空间利用率、改善散热、满足气密性与特殊结构需求,在航空、航天、高可靠封装中尤其重要。4D 内部可同时包含 2D/2D+/2.5D/3D 等多种子结构。图片

    第二部分:基板之内的 2 种集成(Cavity / Planar)

    以上 5 种都在基板表面组装,下面两种属于基板内部制造

    6. Cavity 集成:基板腔体集成

    定义:在基板内部制作腔体(槽 / 孔),不穿透全部板层,可单层、可多级(腔中套腔),可开放可埋入。

    作用

    • 降低键合线高度,提升可靠性;
    • 增强陶瓷封装气密性;
    • 实现基板双面布局元器件
    • 容纳更高器件,减小整体封装厚度。图片
    • 7. Planar 集成:平面无源埋置集成

      也称平面埋置技术。把电阻、电容、电感等无源器件,通过印刷 / 蚀刻 / 填充工艺,直接做在基板表层或内层,实现 “无源无高度” 集成。

      优势

      • 不占基板表面高度;
      • 释放更多空间给有源芯片;

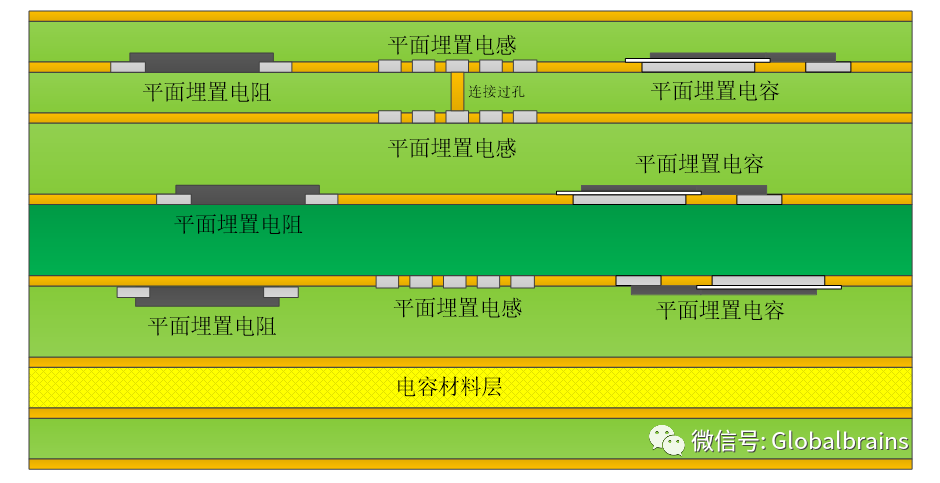

      • 提升布线自由度、降低寄生、提高稳定性。图片

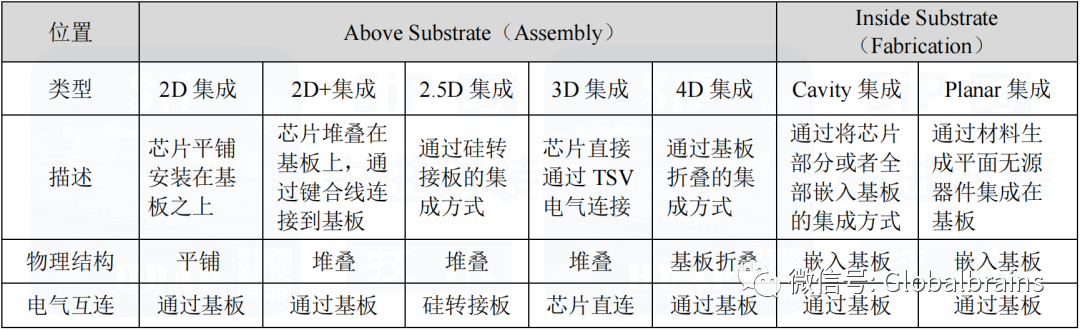

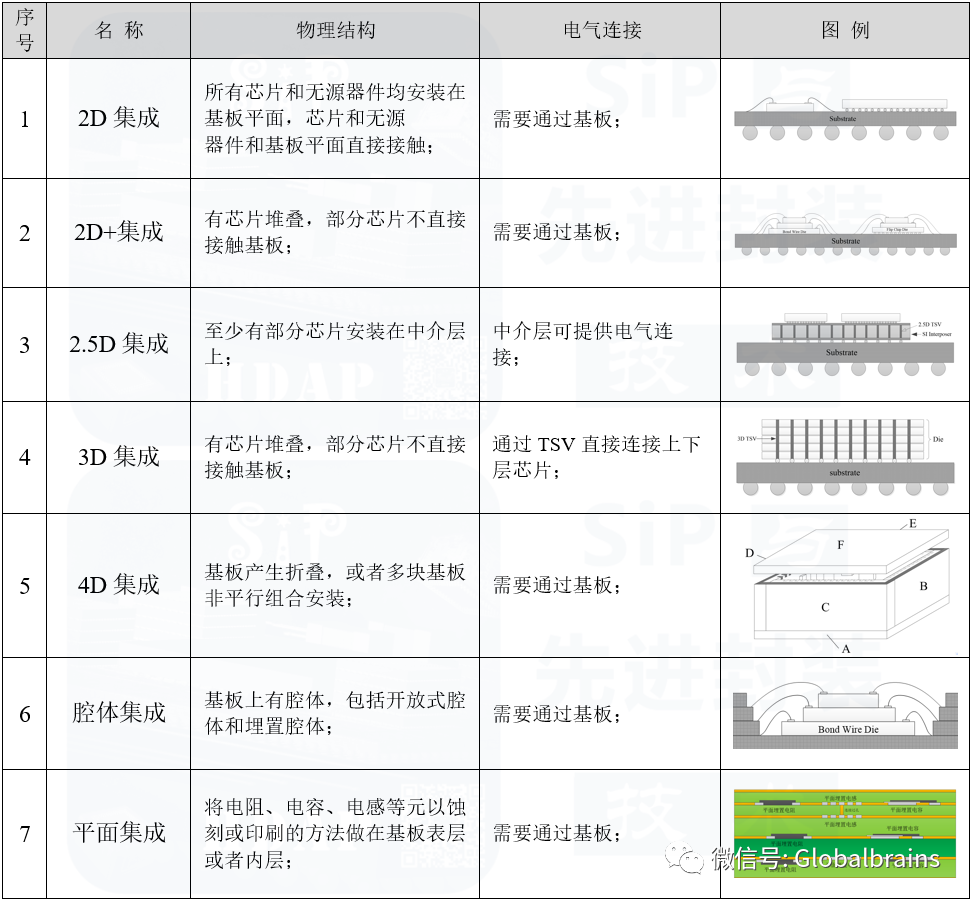

      通过下面一个表格,我们将电子集成技术进行汇总,通过物理结构和电气连接两大指标对7种集成技术进行分类,并通过图例查看其典型的结构。
