芯片封装（Package）如果按行业里常见的分类，大概可以分成：

传统引脚类 → 表贴类 → 高密度阵列类 → 先进封装类 → 存储/射频/功率专用封装。

一般来说，“芯片封装类型”下面这些基本够用了。

一、传统引脚类封装（Through Hole / Early Package）

这些偏早期，现在部分工业、MCU、模拟器件还在用。

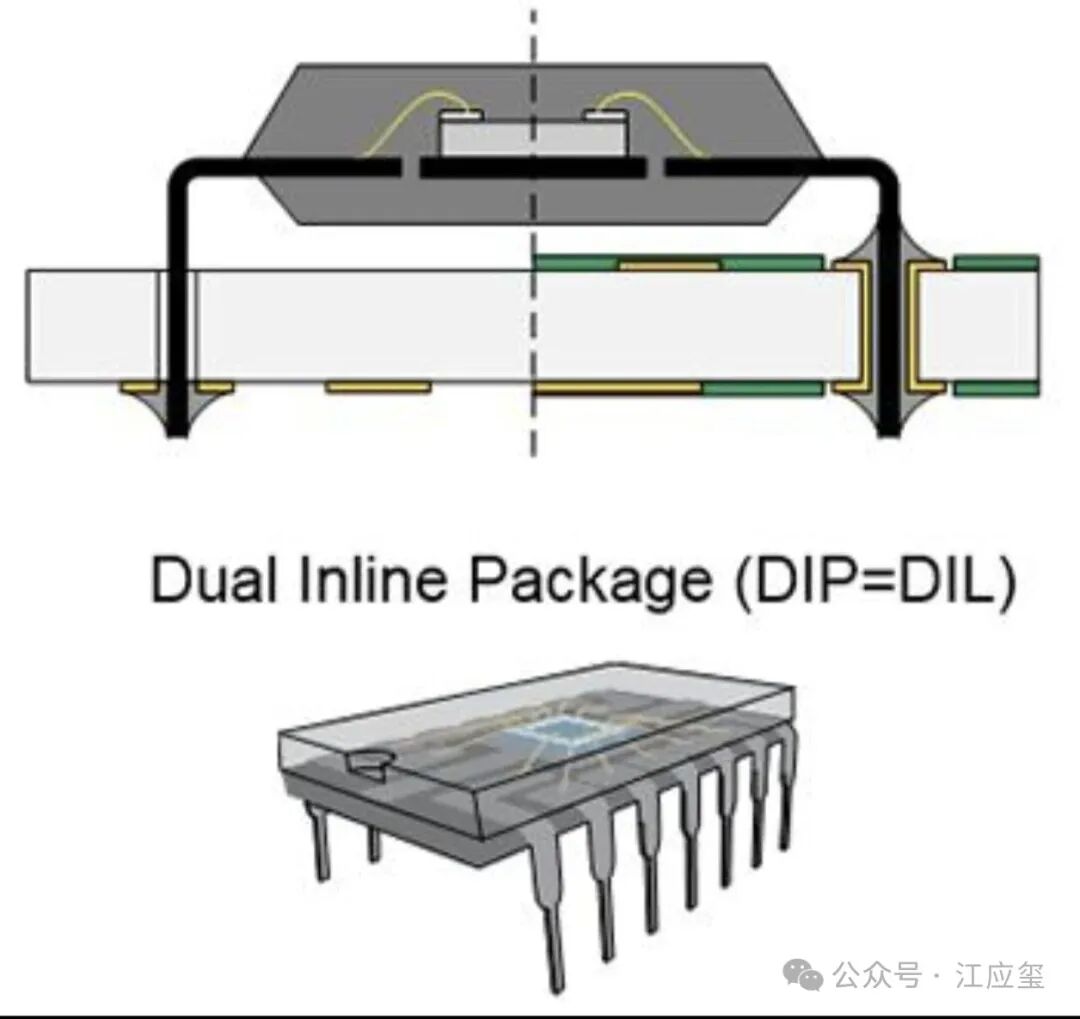

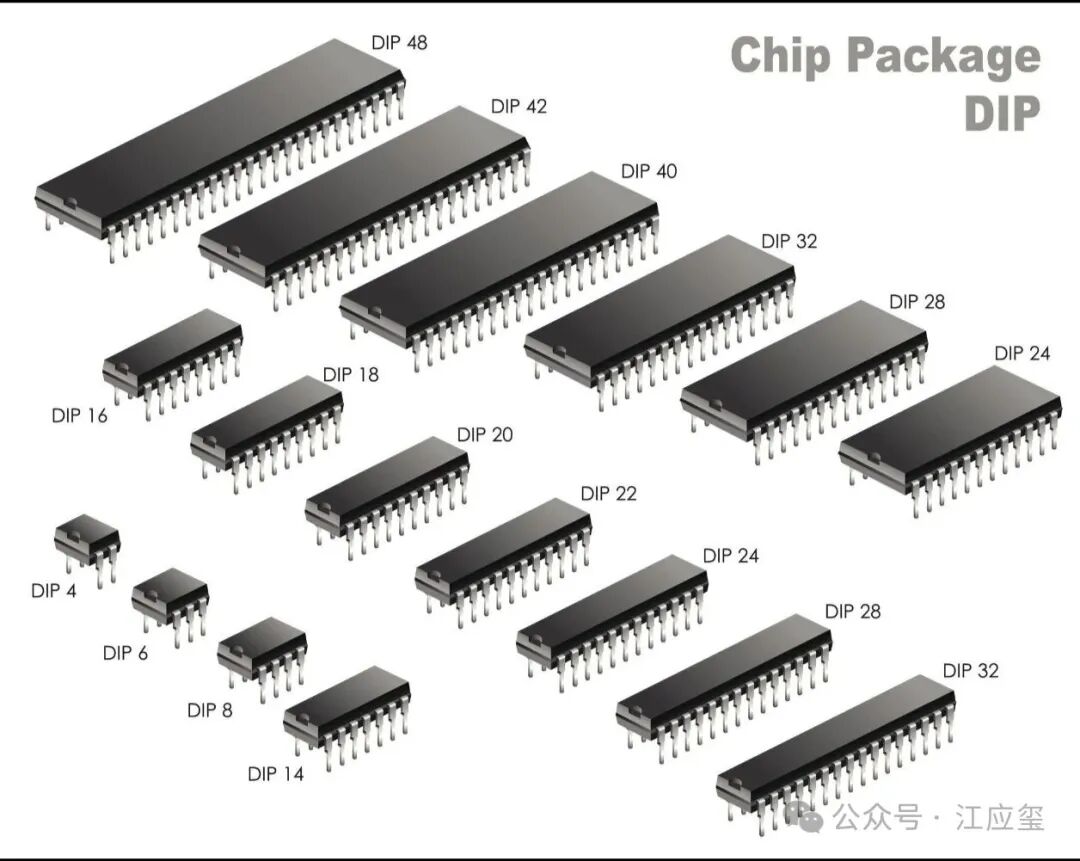

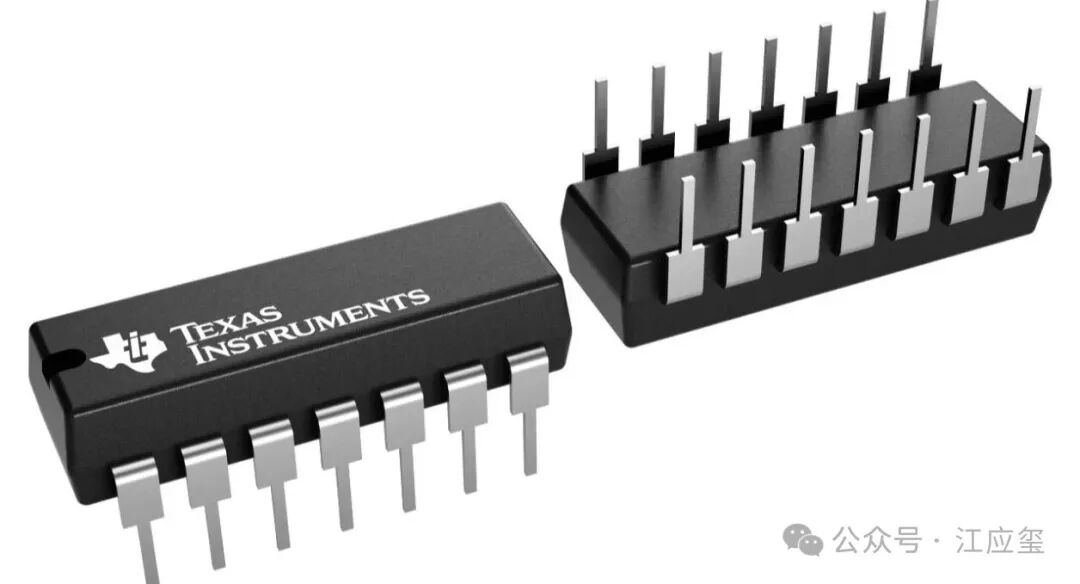

DIP（Dual In-line Package）

特点：

• 两侧金属引脚

• 可插面包板

• 易维修

• PCB面积大

典型：

• 早期CPU

• EEPROM

• 运放

• MCU

• 几年前我玩Arduino开发板，记得就是这种

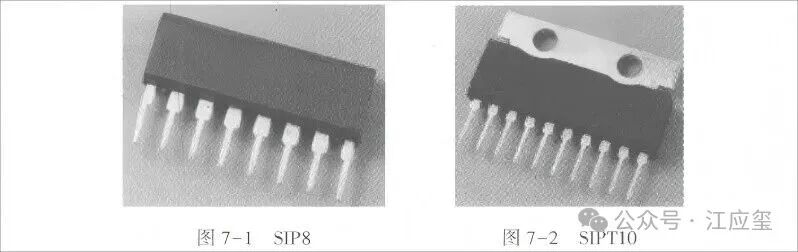

SIP（Single In-line Package）

单列直插封装

特点：

• 单边引脚

• 用得较少

• 电阻网络常见

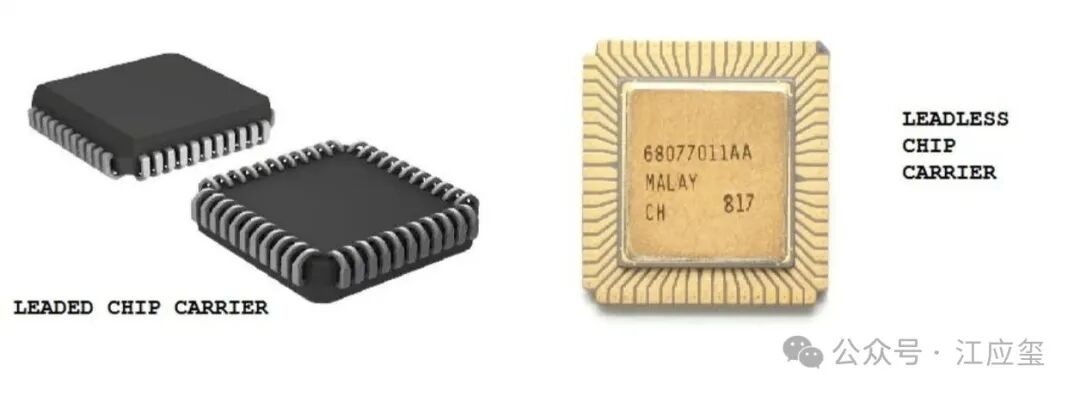

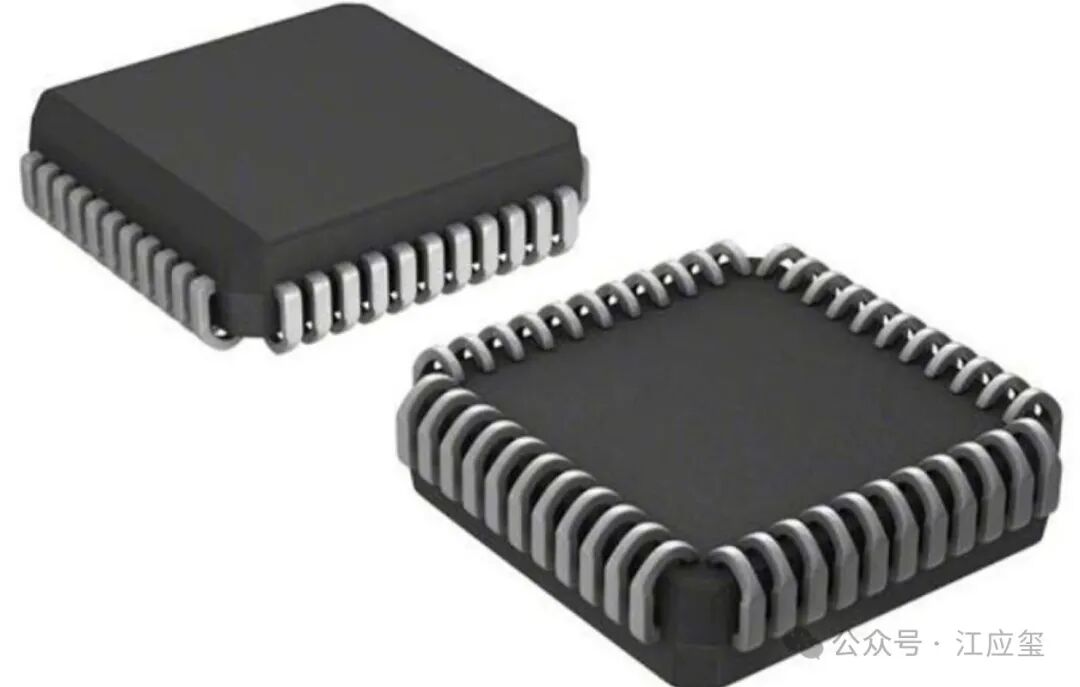

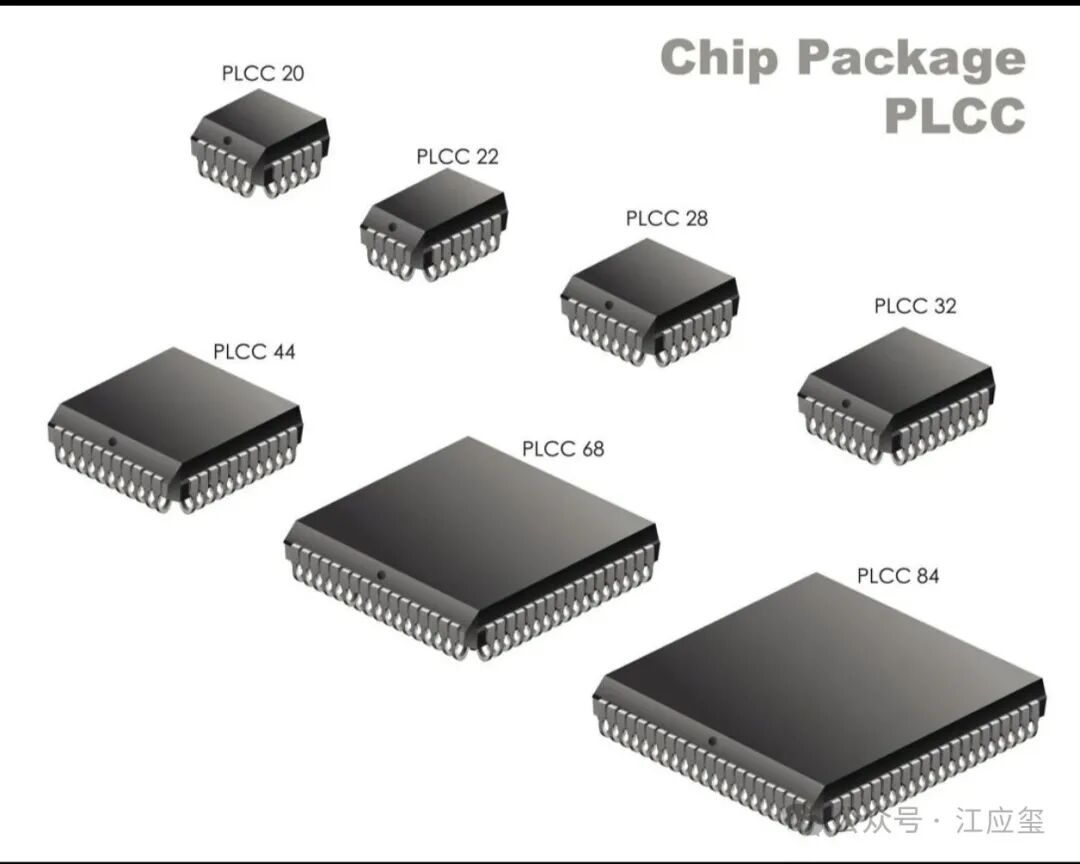

PLCC（Plastic Leaded Chip Carrier）

带引线的塑料芯片载体，,引脚从封装的四个侧面引出,呈丁字形,是塑料制品,外形尺寸比DIP封装小得多.

特点：

• 方形

• J型引脚

• 可插座化

二、表贴封装（SMD / SMT）

现代电子里最常见的一类。

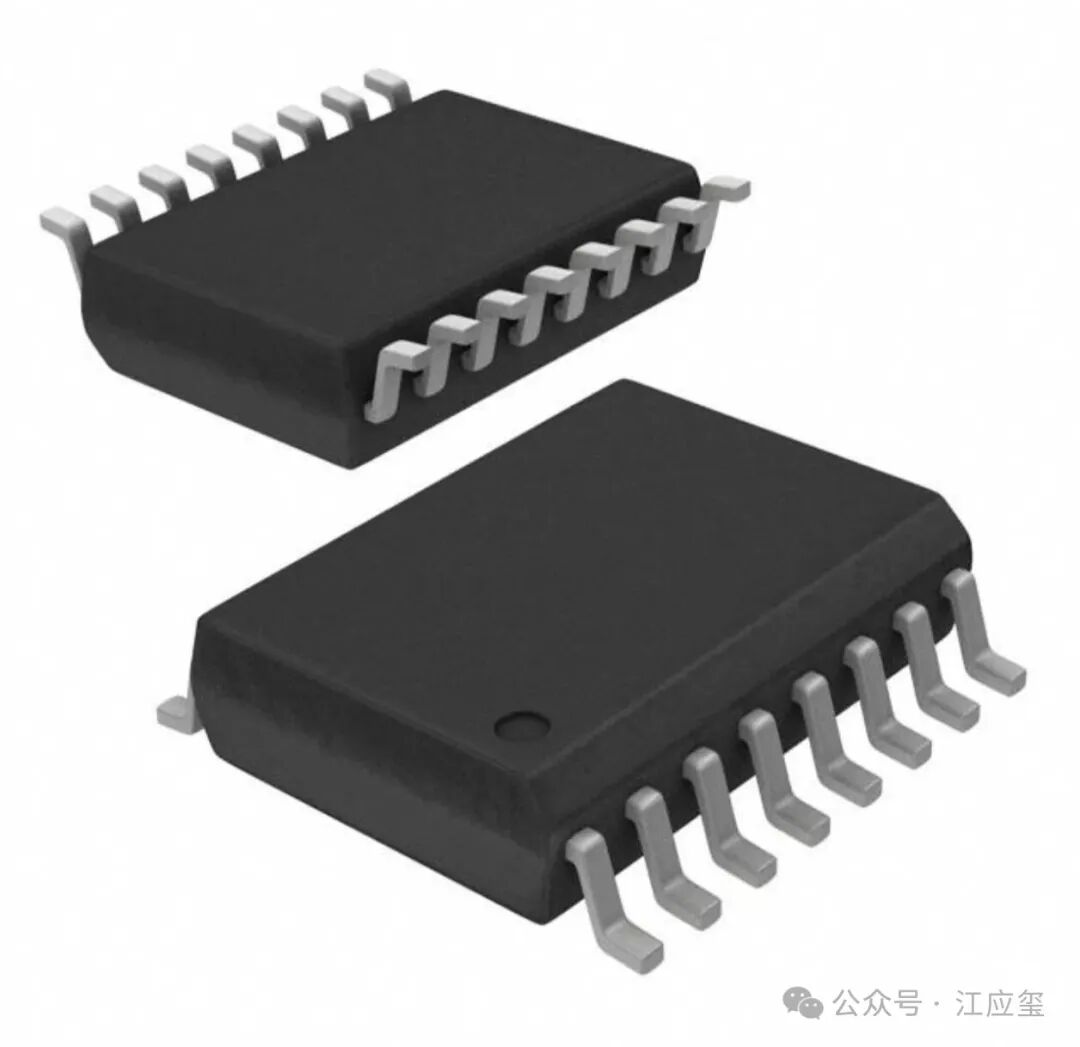

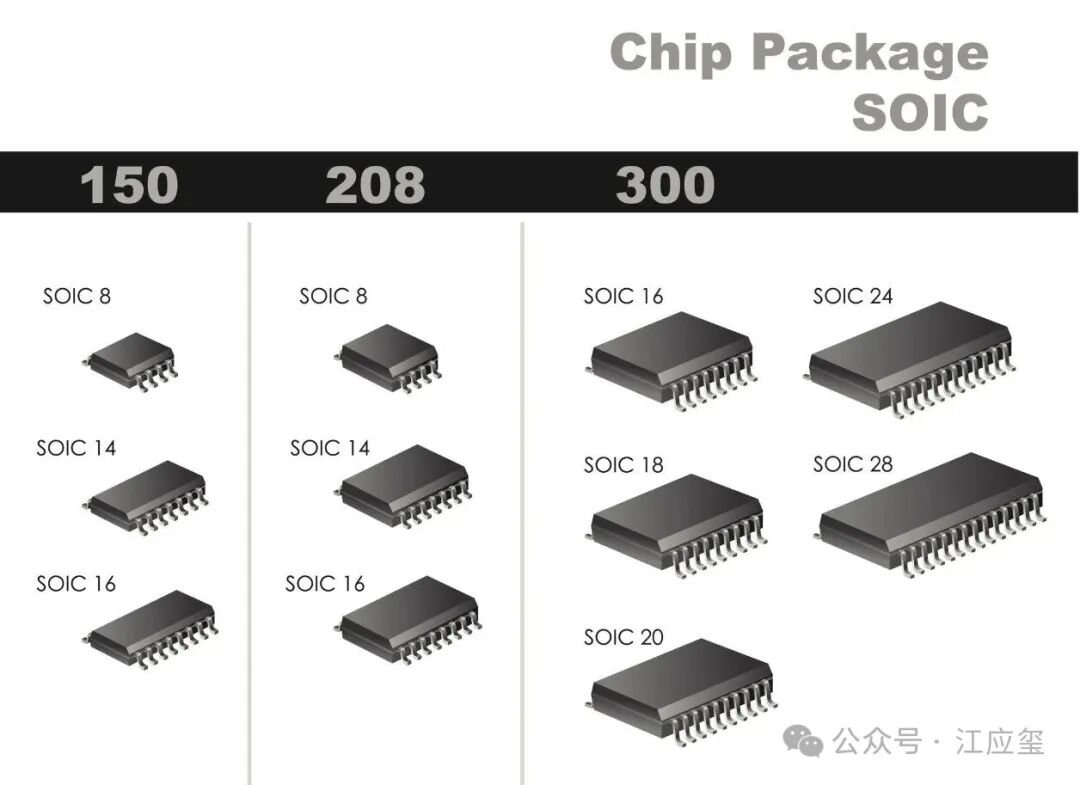

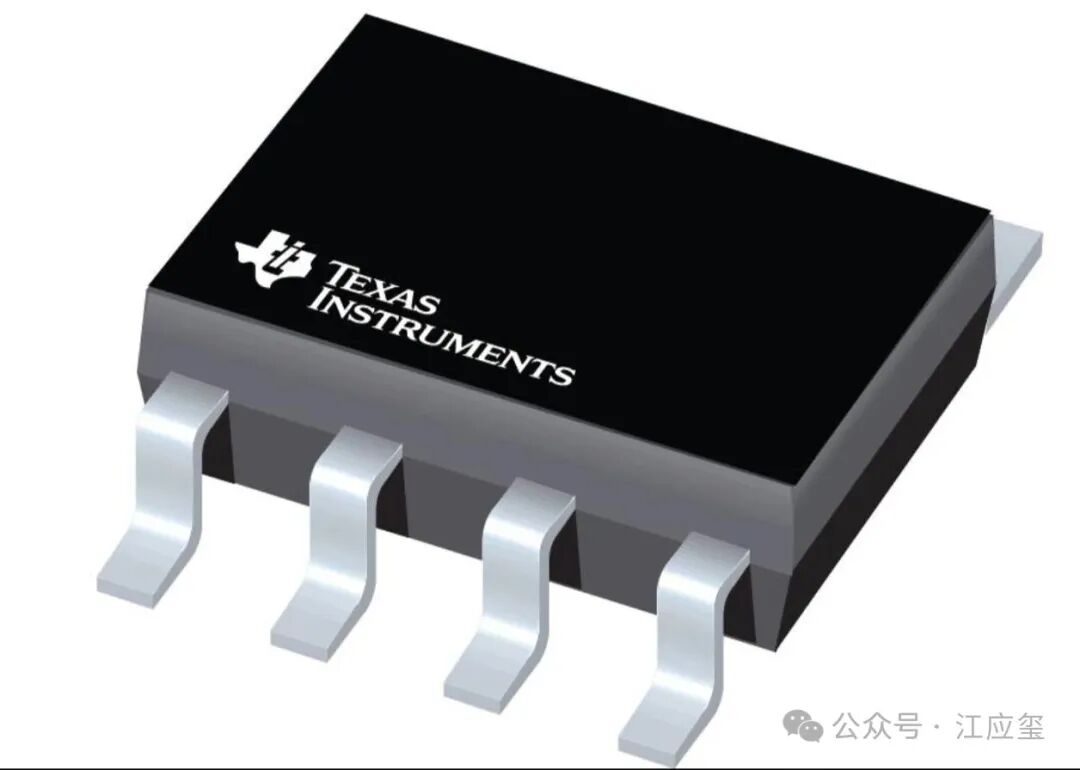

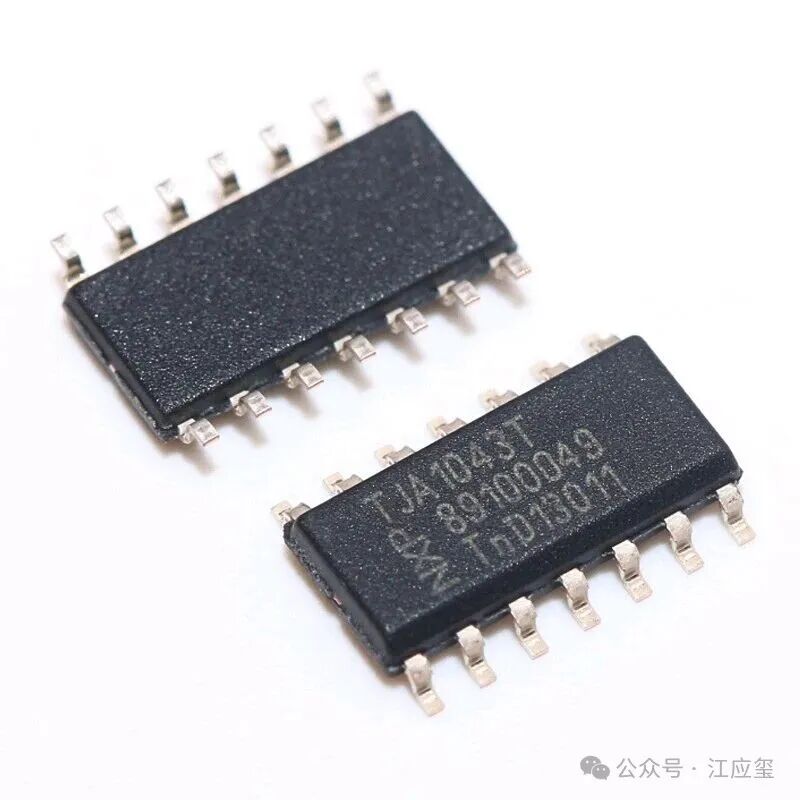

SOIC（Small Outline IC）

是一种‌表面贴装集成电路封装‌，其‌外引线数通常不超过28条‌。

特点：

• 两侧海鸥脚

• 工艺成熟

• 成本低

• 标准引脚间距通常分为窄体（3.81毫米）和宽体（7.62毫米）封装

常见：

• PMIC

• 模拟IC

• EEPROM

SOP / SSOP / TSSOP

Small Out-Line，小外形封装

特点：

• SOIC缩小版

• 更薄、更小

• 引脚更密

QFP（Quad Flat Package）

四边引脚封装。

特点：

• 四边都有引脚

• IO数量高

• MCU/ASIC常见

子类：

• LQFP

• TQFP

• PQFP

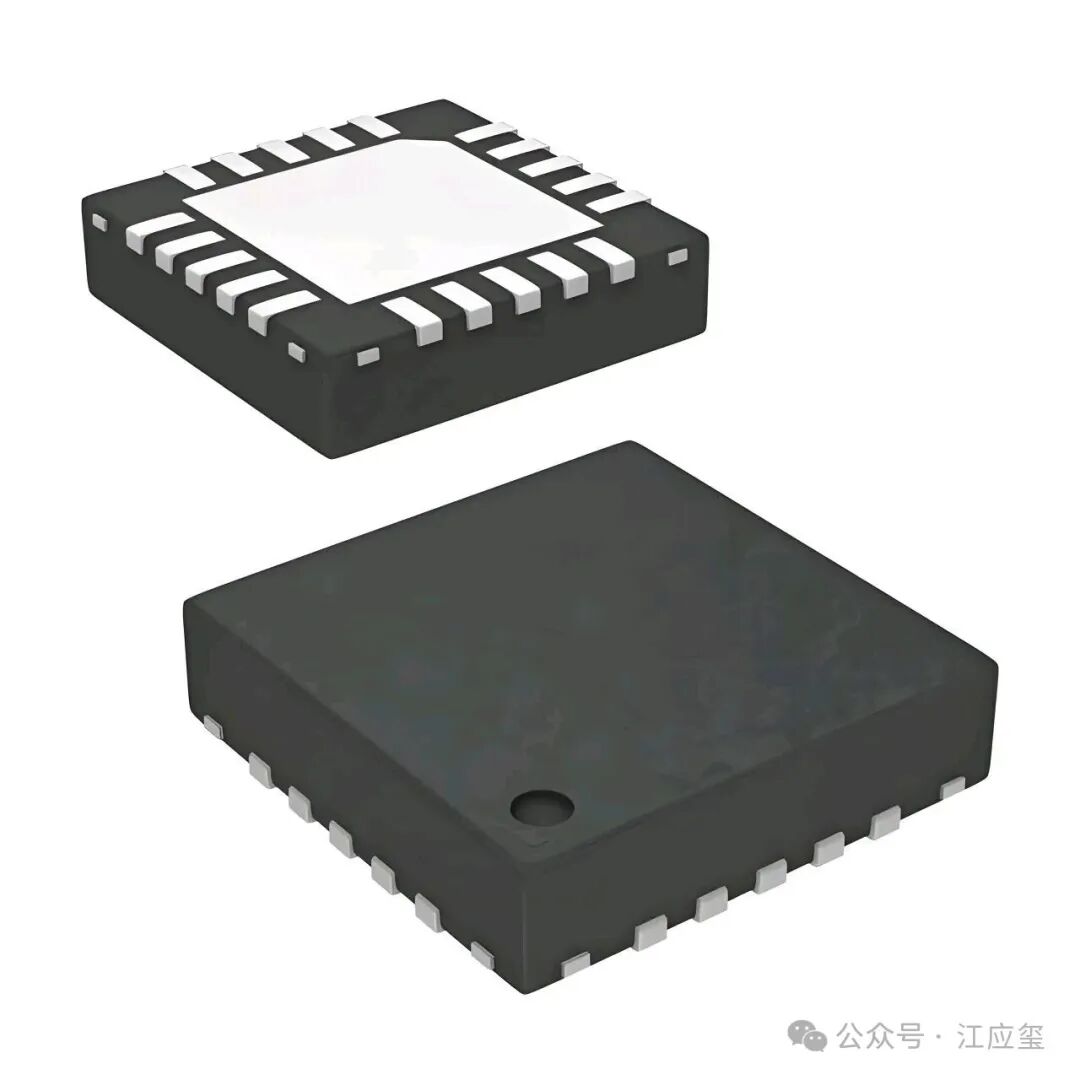

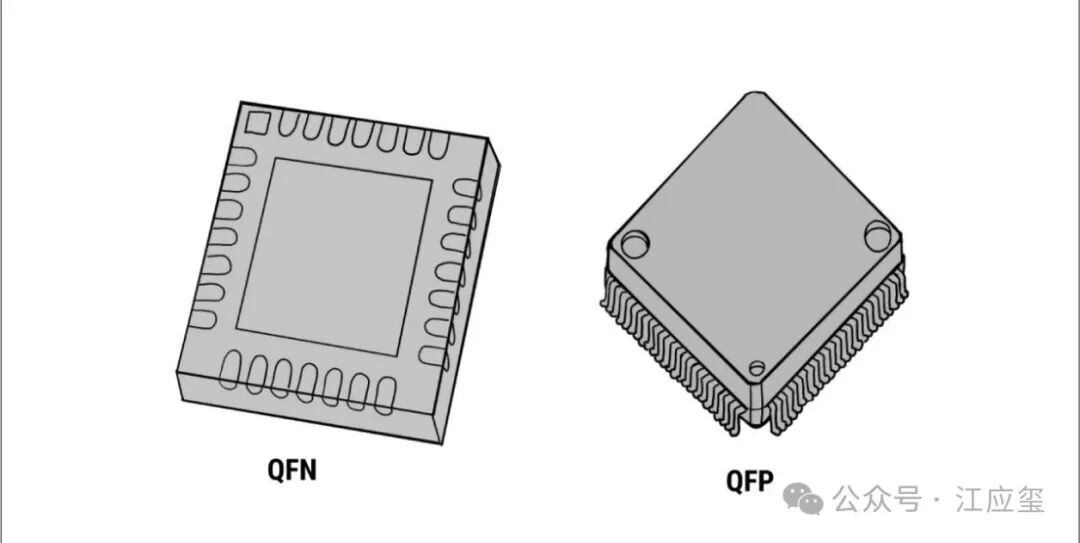

QFN（Quad Flat No-lead）

现在非常主流

特点：

• 无外露长引脚

• 底部焊盘

• 散热优秀

• 高频性能好

常见：

• WiFi

• 蓝牙

• PMIC

• RF芯片

三、阵列类封装（Area Array）

高性能芯片核心。

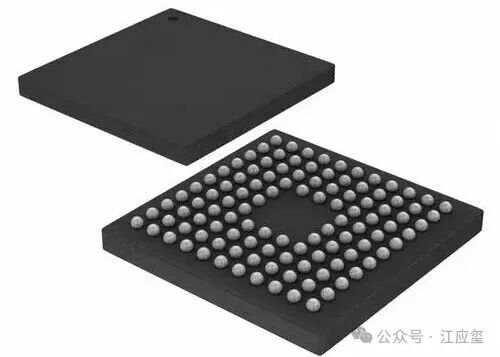

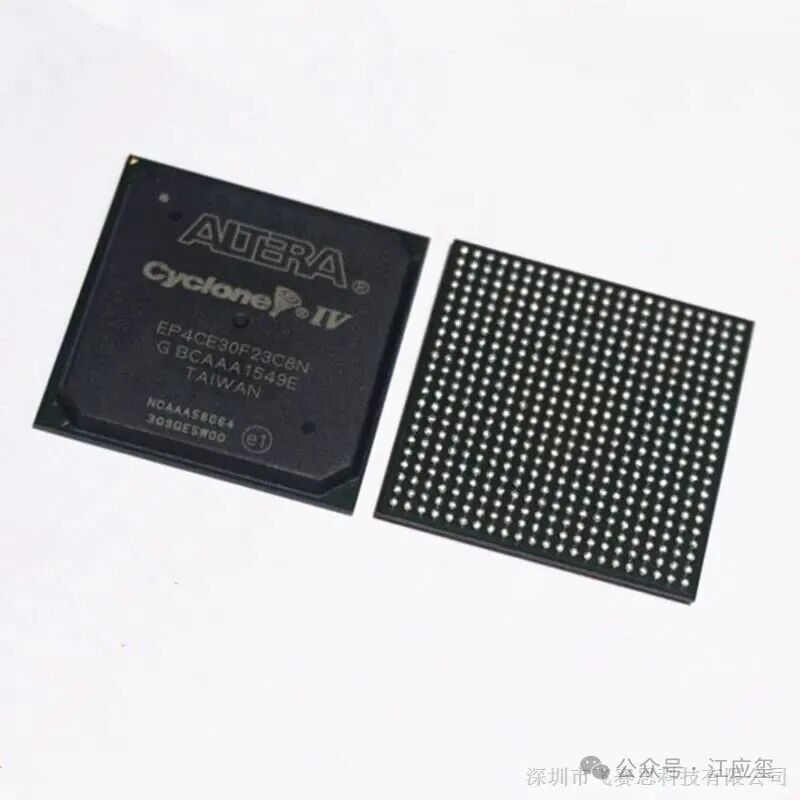

BGA（Ball Grid Array）

最经典的高性能封装。

特点：

• 底部焊球阵列

• IO极高

• 散热强

• 高频性能好

常见：

• CPU

• GPU

• FPGA

• SoC

FBGA（Fine-pitch BGA）

特点：

• 更小间距

• 存储芯片常见

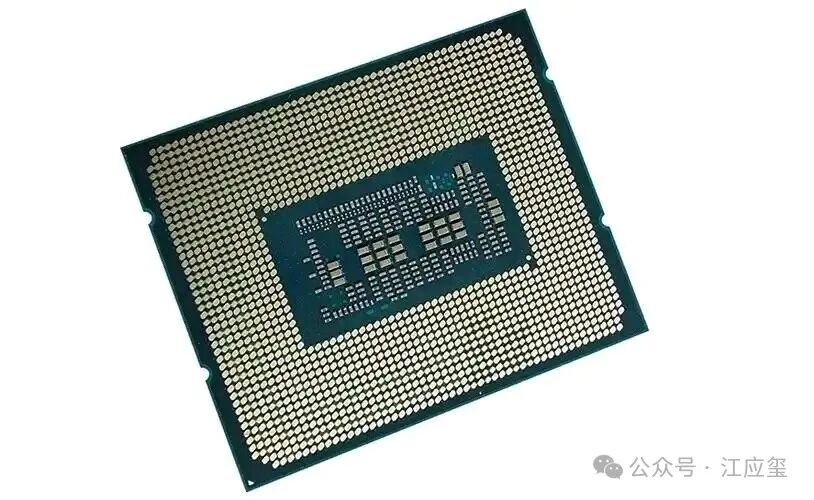

LGA（Land Grid Array）

特点：

• 无焊球

• 用金属触点

• CPU常见

典型：

• Intel CPU

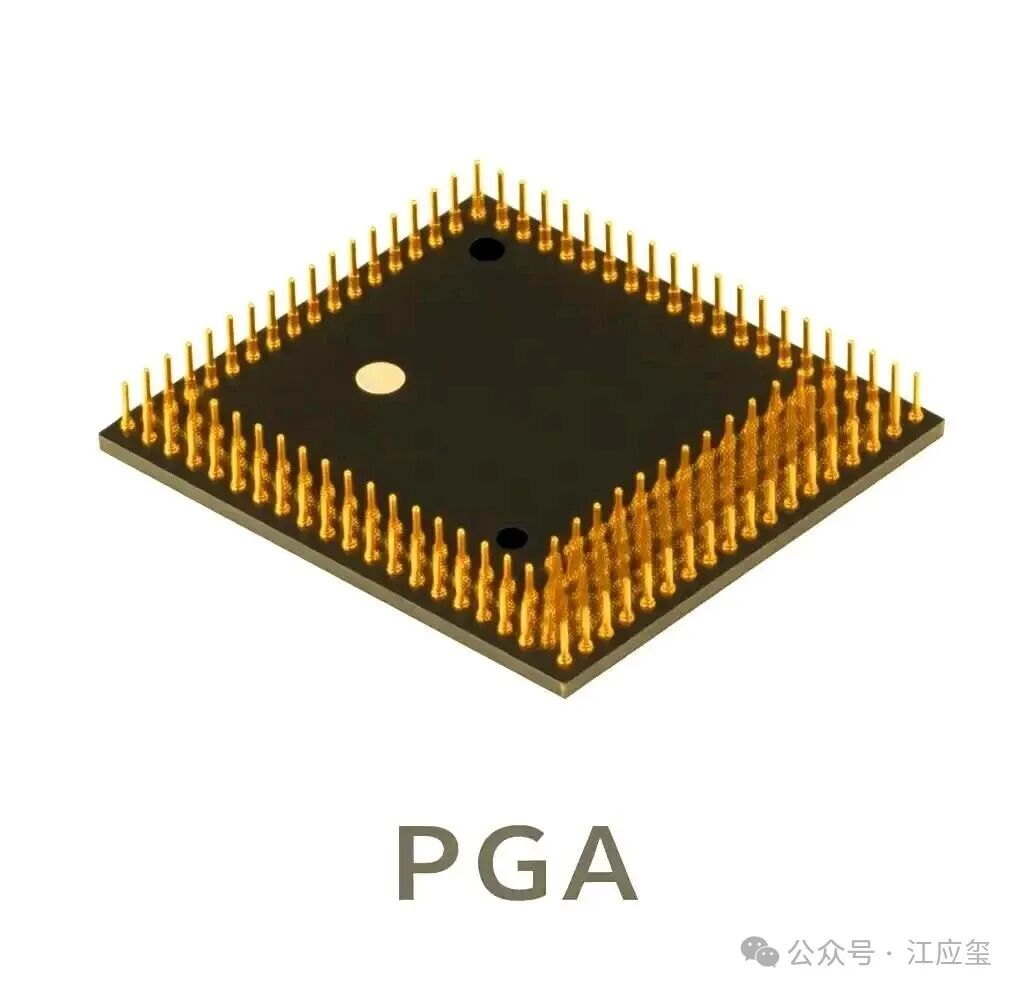

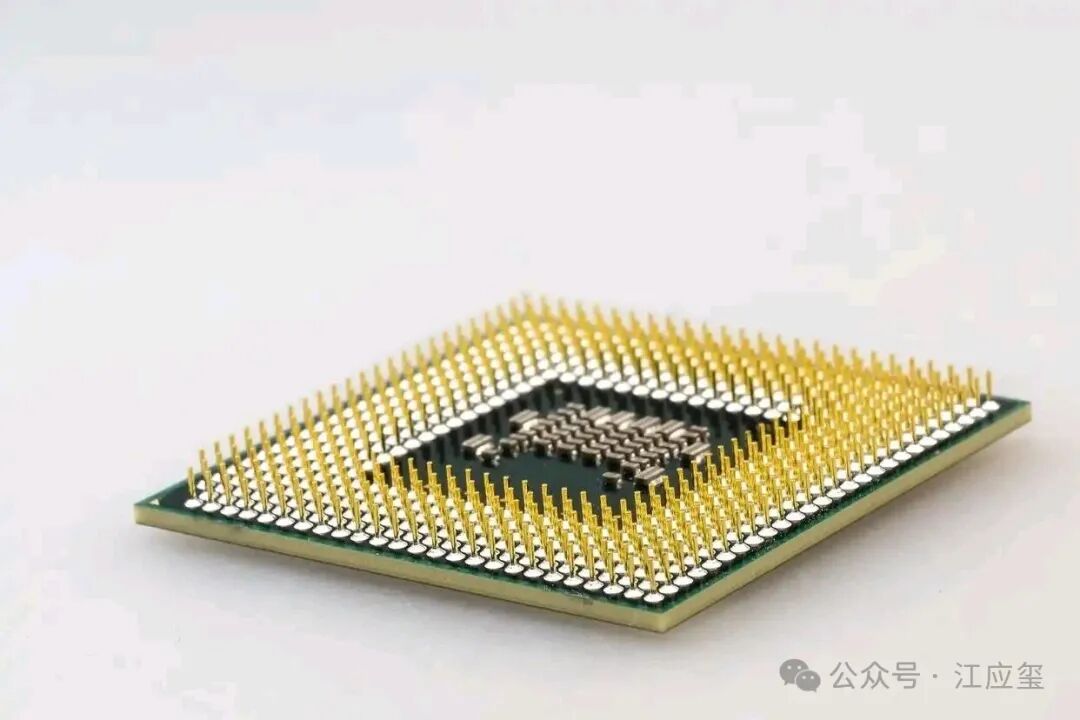

PGA（Pin Grid Array）

特点：

• 底部针脚

• AMD老CPU经典

PGA叫“插针网格阵列封装”，针脚在CPU上。

LGA叫“平面网格阵列封装”，针脚在PCB插座上。

BGA叫“球柵网格阵列封装”，无针脚，直接焊接。

四、先进封装（Advanced Packaging）

这是当前半导体竞争核心。

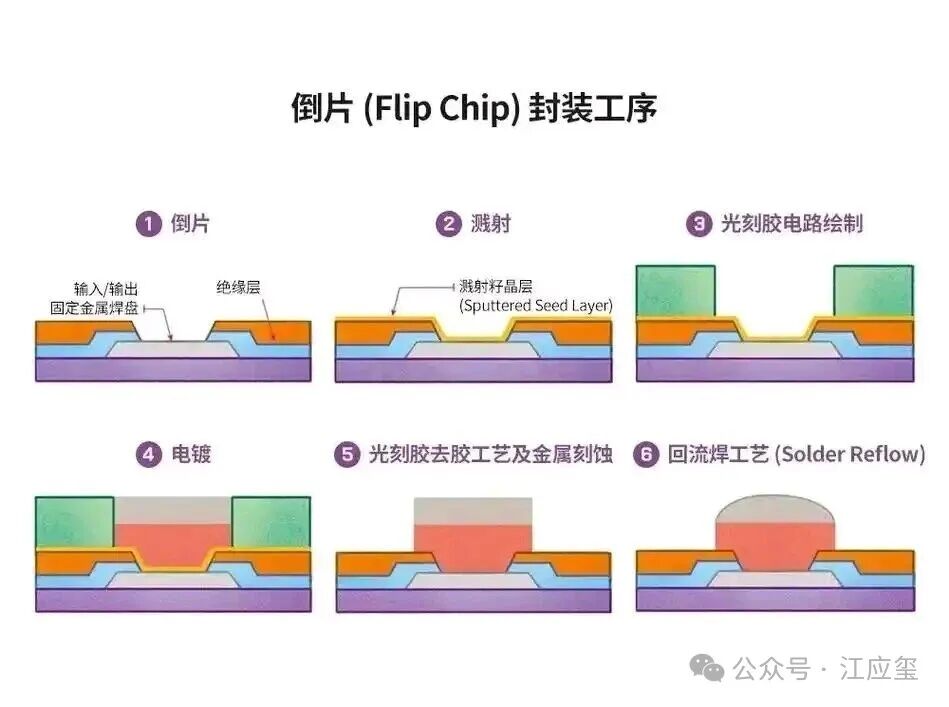

Flip Chip（倒装芯片）

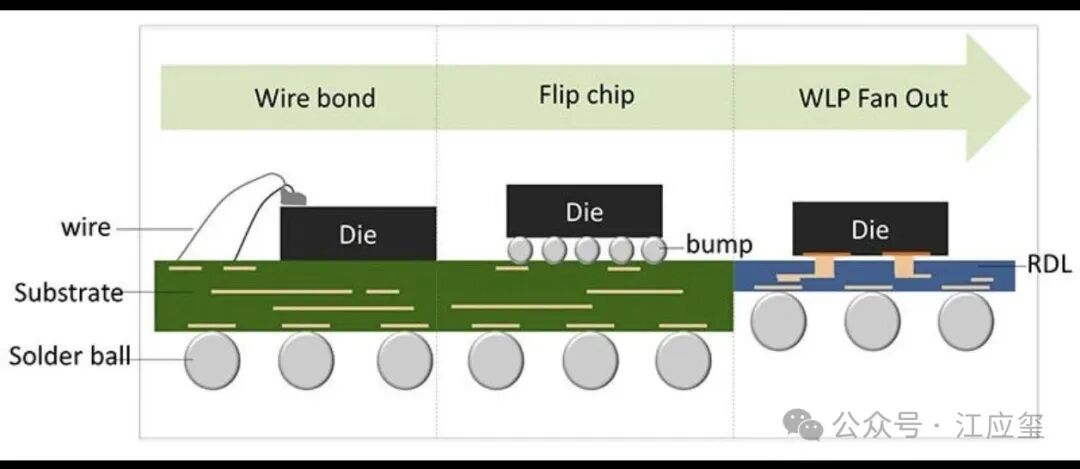

传统芯片有源面是朝上键连的，像Wire bonding，而Flip Chip是朝下，直接通过凸点与基板相连，无需引线

特点：

• Die翻转

• 焊凸点直连

• 电阻电感更低

• 高频高速

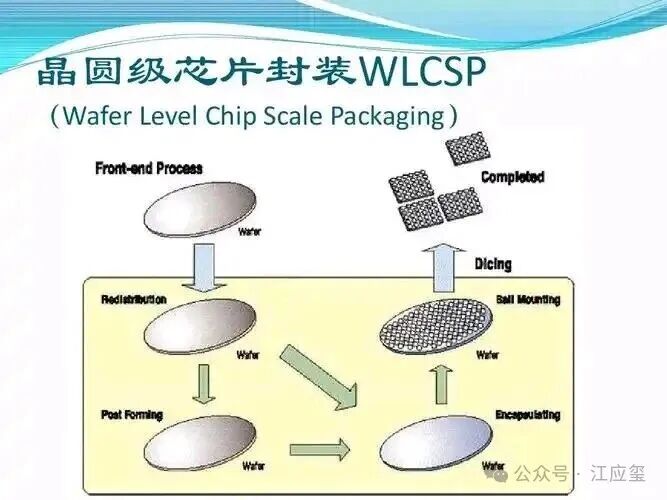

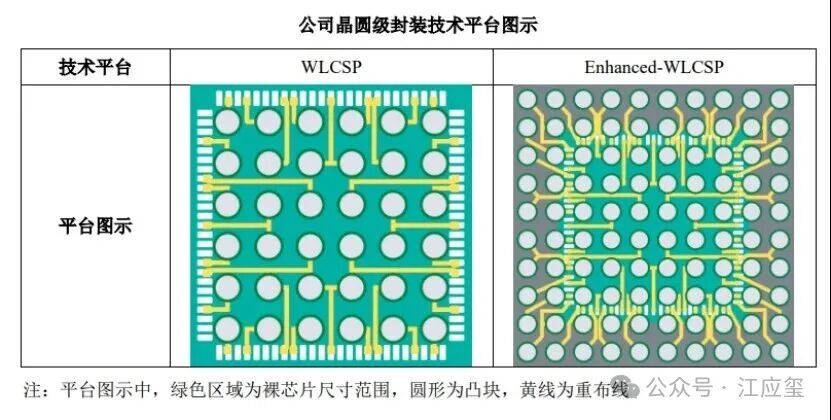

WLCSP（Wafer Level CSP）

晶圆级封装

特点：

• 封装接近裸Die

• 手机SoC常见

• 超小型化

Fan-In / Fan-Out

尤其是：

• FOWLP

• InFO（苹果A系列很经典）

特点：

• 更高IO

• 更薄

• 更低寄生参数


举个例子

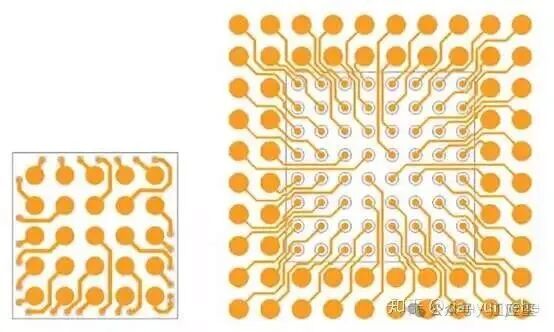

第一种清况：扇入型封装芯片的信号引脚（锡球）分布在裸片面积范围之内，这些焊接凸点（锡球）在裸片上可以很好地安排，芯片可以封装得与裸片大小相近，这种芯片封装就是扇入型封装。

第二种情况：裸片的信号引出点数目很多，焊接凸点（锡球）在裸片上安排不完，此时需要借助封装基板来扩大焊接凸点（锡球）摆放的面积，但如此一来，封装后芯片的面积就大于裸片的面积，这种芯片封装就是扇出封装。

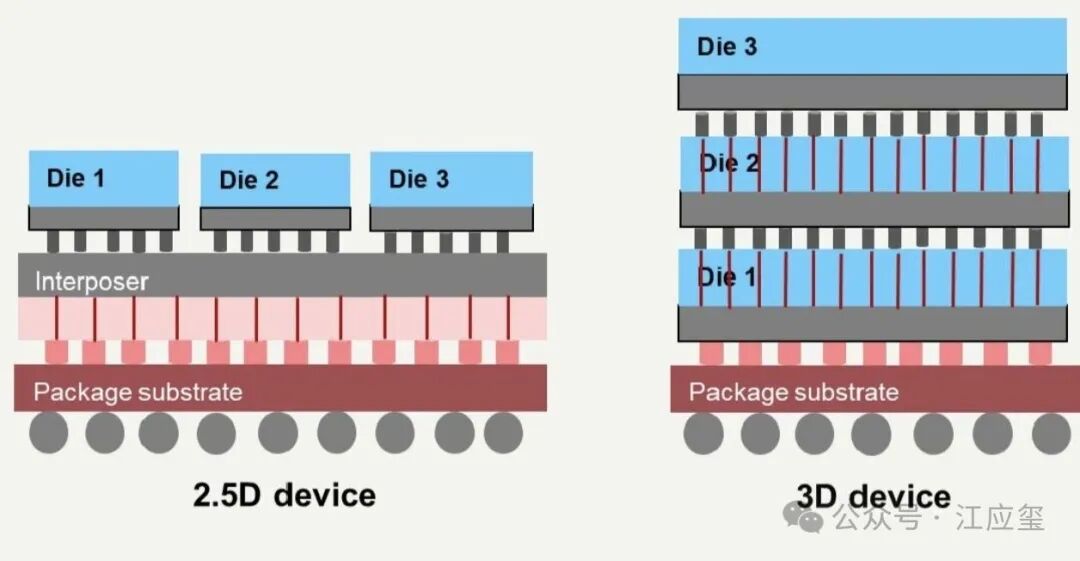

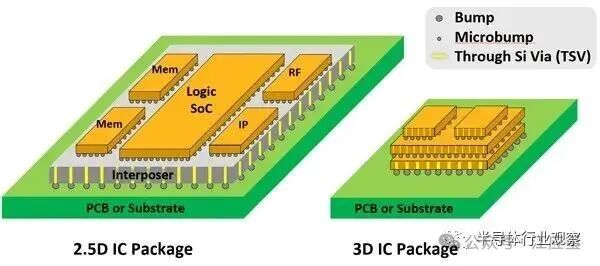

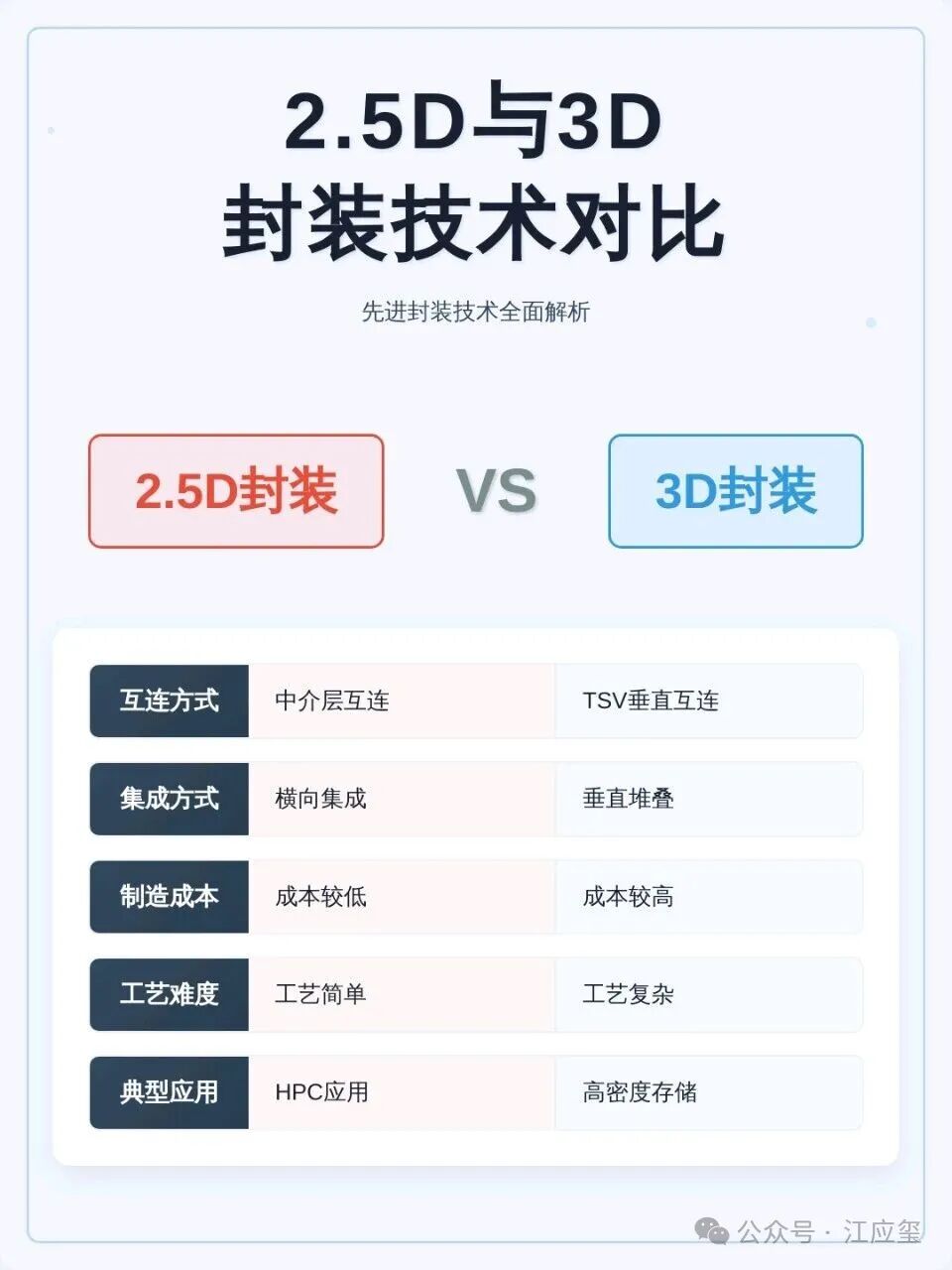

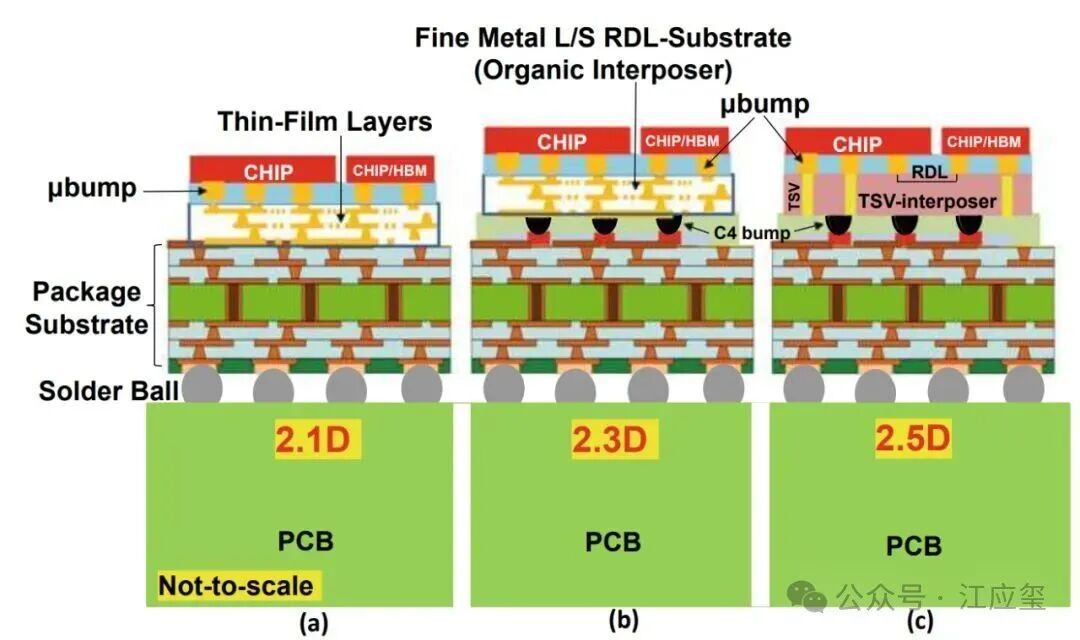

2.5D Packaging

典型：

• CoWoS

特点：

• 中介层Interposer

• HBM + GPU

• AI芯片核心

3D Packaging

特点：

• Die堆叠

• TSV互联

• 超高带宽

典型：

• HBM

• SRAM Cache Stack

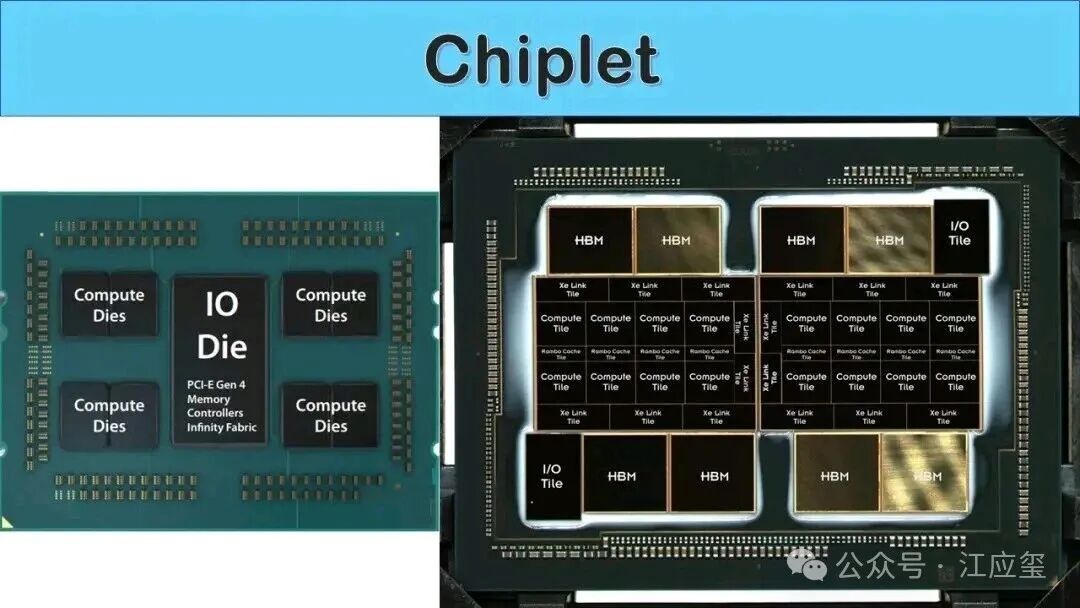

Chiplet

现在AI芯片核心方向。

特点：

• 多Die拼接

• 提升良率

• 降低成本

• 异构集成

五、存储类封装

TSOP

Flash/NOR/NAND常见。

eMCP

RAM + NAND组合。

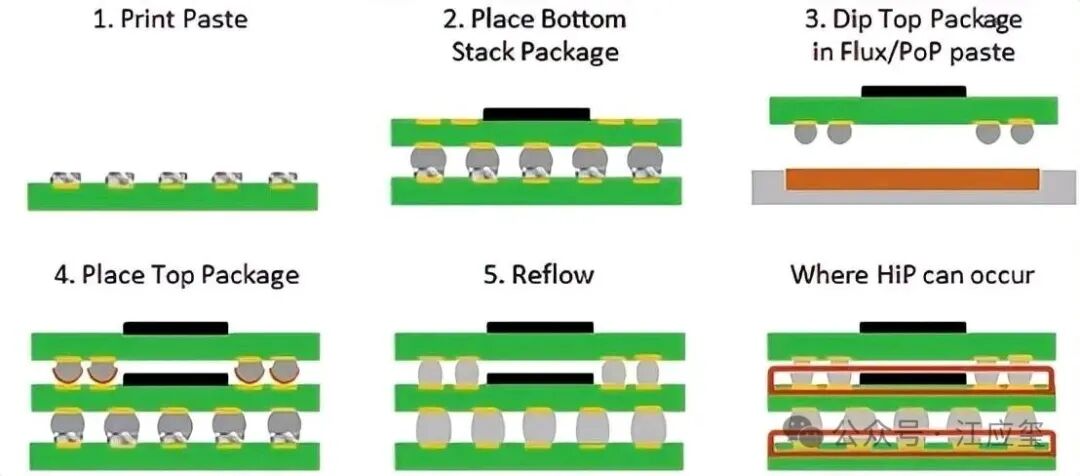

PoP（Package on Package）

特点：

• 内存叠在SoC上

• 手机SoC经典结构

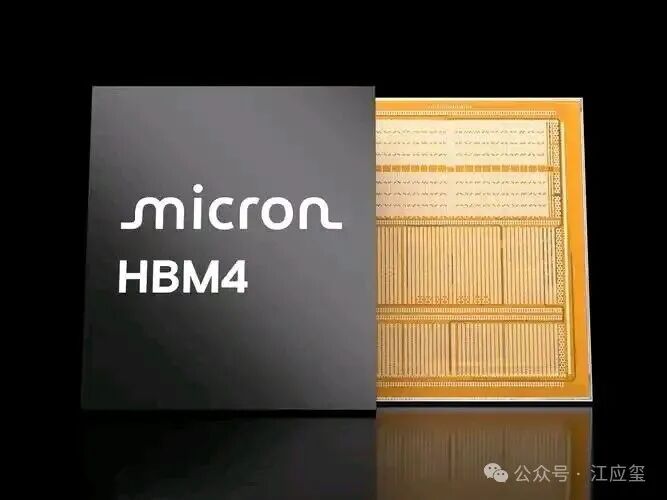

HBM Package

AI时代关键。

特点：

• TSV堆叠

• 超高带宽

• AI GPU核心

六、功率器件封装

TO-220

TO-247

DPAK

TO-263

DFN

常见：

• MOSFET

• IGBT

• SiC

• GaN

七、射频/高频封装

Ceramic Package

LTCC

AiP（Antenna in Package）

典型：

• 毫米波，5G，雷达

八、现在行业里最重要的封装方向（2026）

如果你后面有芯片封装相关的趋势研究，可以参考关注这几个最关键的：
