不同型号光纤激光器选场镜指南

2026-06-11

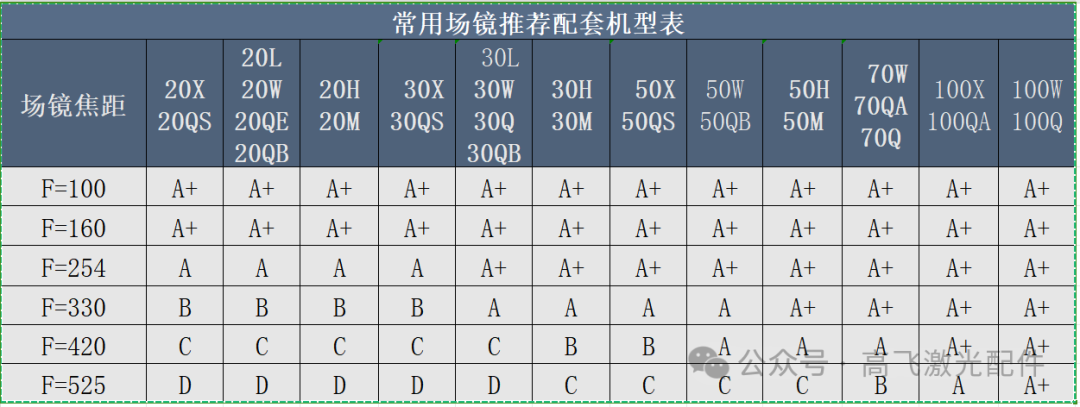

   A+: 效果很好，激光聚焦后较强；
   A：效果适中，效率低于 A+ 场镜；
   B：效果一般，适用于对能量密度要求不高的材料；
   C：光弱，不推荐使用。
   D：场镜焦距过大，无法加工材料
   以上为激光器与场镜的搭配推荐，仅供参考。

好久没写东西了，今天终于想起来要敷衍一下了。这个激光器与场镜的选型是一个经验的参考，但是被打标材料多种多样，实际情况更多以大家的实际为准，写这篇文章，更多的是希望对一些初入门的客户能提供一点帮助。
其实我们也可以计算聚焦点功率密度办法来估算什么型号场镜适合你的材料打标需求：聚焦点功率密度这个参数在场镜的参数里面是看不到的，这个是我自己编的一个参数。这个参数是什么意思呢？举个例子吧，一些客户手里都有20瓦的光纤打标机，配的是110*110的场镜，但是这个时候，他有一个客户要做一台打500*500幅面的打标机，他就不知道需要选多大功率的激光器才能保证打标的深度类似于他现在的20瓦用110*110的打标深度（当然客户知道线条会变粗，线条粗客户是能接受的，客户现在关注的是能不能打出一定的深度）。这个时候我们就只能用这个手中现有的打标机去模拟了。我们列一个这样的方程：
A打标机功率/A打标机场镜的最小光斑*A打标机所开功率的百分比=B打标机功率/B打标机场镜的最小光斑*B打标机所开功率的百分比

利用这个公式基本可以估算出B激光器需要多大的功率。那么在当我们在购买大幅面场镜的时候，可以先根据两个场镜和一个已知激光器的参数，估算出购买新的大幅面场镜要达到已知激光打标机的深度需要大概多少瓦的激光器才能匹配。给一个案例的数据：20瓦激光器+110场镜弥散斑31um+开100%功率，另一台机器：500*500幅面弥散斑110um+开100%功率，求另一台激光器应该多少瓦？求出来=71瓦。也就是说20瓦打标机用110*110场镜打出来的深度在500*500范围场镜的条件下需要70瓦激光器才能打出来同等的效果。
