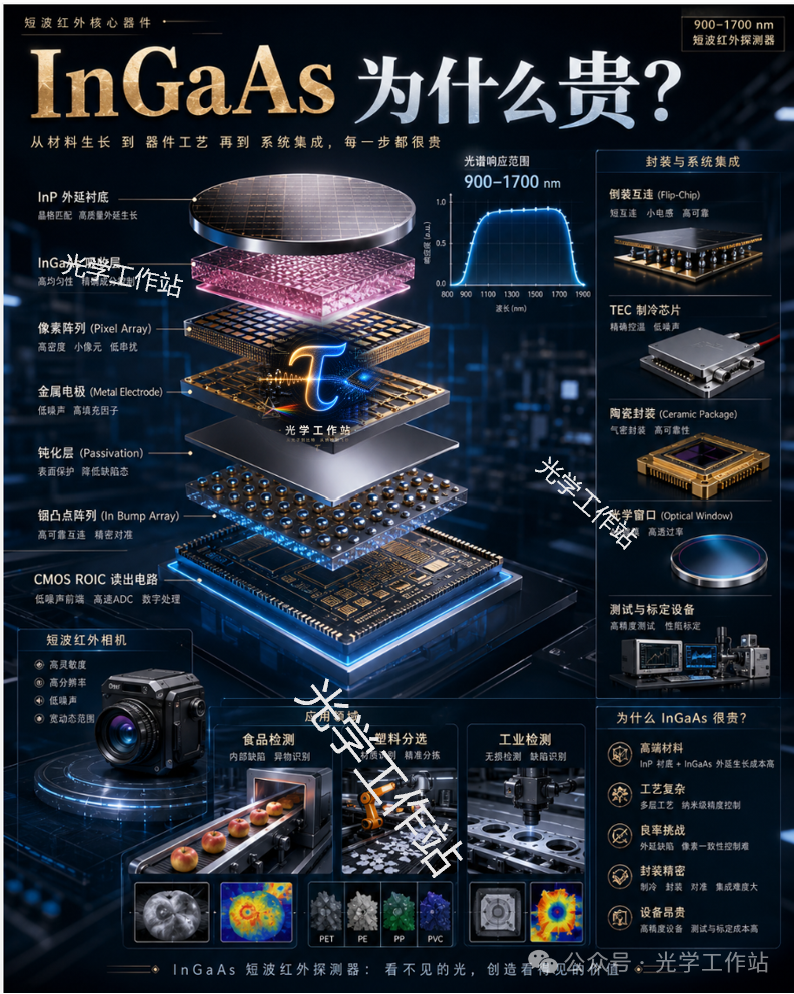

InGaAs 为什么贵？ 从外延晶圆、像元工艺、ROIC 到倒装互连，一次讲清短波红外探测器的成本

一、InGaAs 到底贵在哪里？先看它负责的波段

InGaAs，全称铟镓砷，是一种 III-V 族化合物半导体。

它最典型的价值，是可以探测硅探测器难以覆盖的近红外和短波红外波段。

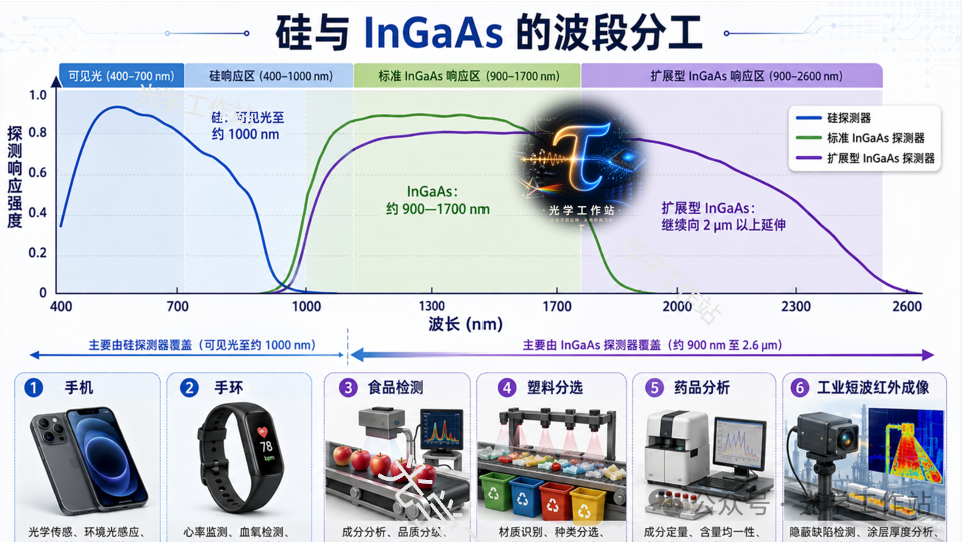

商业 InGaAs 光电二极管通常用于近红外检测，Hamamatsu 的 InGaAs 产品线覆盖从约 0.5 μm 到 2.6 μm 的不同光谱响应范围，常见标准 InGaAs 主要服务于约 900—1700 nm 区域。这个波段正好对应很多食品、塑料、药品、有机材料和光通信应用需要的近红外信息。

为什么硅不够用？

因为硅探测器在可见光和接近可见光的近红外区域表现很好，但波长继续向 1 μm 以上延伸后，硅的响应能力会明显下降。

而短波红外中的 1000—1700 nm，恰恰包含大量有机物、水分、油脂、蛋白质、聚合物和材料识别信息。

所以，在很多专业近红外光谱和短波红外成像场景里，InGaAs 不是“可选升级”，而是进入这个波段的关键器件。

二、第一层成本：外延晶圆不是普通硅片

普通 CMOS 图像传感器建立在硅晶圆产业上。

这个产业已经高度成熟，晶圆尺寸大、供应链完整、设备体系完善、良率高、成本被海量消费电子出货摊薄。

InGaAs 不一样。

它通常不是直接长在普通硅片上，而是依赖 III-V 族化合物半导体外延体系。标准 1.7 μm InGaAs 探测器常见结构，是在 InP 衬底上生长与晶格匹配的 InGaAs 吸收层。

这里的成本来自几个方面。

1. InP 衬底本身就比硅衬底贵

InP 晶圆产业规模远小于硅晶圆。

它的晶圆尺寸、材料良率、供应商数量和下游需求规模，都很难与成熟硅 CMOS 产业相比。

所以从第一步开始，InGaAs 就不是站在一个低成本平台上。

2. 外延层质量直接决定暗电流和良率

InGaAs 探测器不是随便长一层材料就能用。

外延层中的缺陷、位错、杂质和界面质量，会直接影响：

1280×1024、15 μm 像元的 InGaAs 短波红外焦平面研究就特别强调，InGaAs 吸收层中的点缺陷会成为载流子复合中心；其器件通过优化外延材料质量和精确控制 Zn 扩散深度来降低暗电流。

这句话背后其实就是成本逻辑：

外延不是只决定能不能发光、能不能吸光，而是决定一整片探测器阵列有多少像元能稳定工作。

3. 扩展波段会进一步增加难度

标准 InGaAs 覆盖到约 1.7 μm 已经比较成熟。

但如果要做到 1.9 μm、2.2 μm 甚至 2.6 μm，就需要调整材料组分和器件结构。

波长越长，材料带隙越小，暗电流和噪声控制通常越困难，部分产品还需要更强温控。

所以，扩展型 InGaAs 往往更贵，不只是因为“探测得更远”，而是因为它牺牲了更多工艺裕量。

单点 InGaAs 光电二极管已经不便宜。

但真正贵的，往往是 InGaAs 线阵和面阵焦平面。

因为它不是做一个探测器，而是在一片芯片上做成千上万甚至上百万个尽可能一致的微小探测像元。

例如 640×512 阵列有 327,680 个像元。

1280×1024 阵列则超过 131 万个像元。

每一个像元都要满足：

这就把制造难度从“做一个器件”，推到了“做一个大规模高一致性光电阵列”。

1. 像元越小，越难做

短波红外相机希望像元越来越小，比如 30 μm、15 μm、12.5 μm，甚至更小。

像元变小以后，问题会变多：

2024 年关于宽谱 InGaAs 光电探测器的研究指出，传统较厚吸收层会带来高分辨率和串扰方面的挑战，因此提出用导模共振结构，在亚微米厚 InGaAs 吸收层中增强吸收，并实现 400—1700 nm 范围内较高量子效率。

这说明一个趋势：

未来 InGaAs 降成本，不只是把工厂做大，还要把像元结构、吸收层厚度和光子增强结构一起优化。

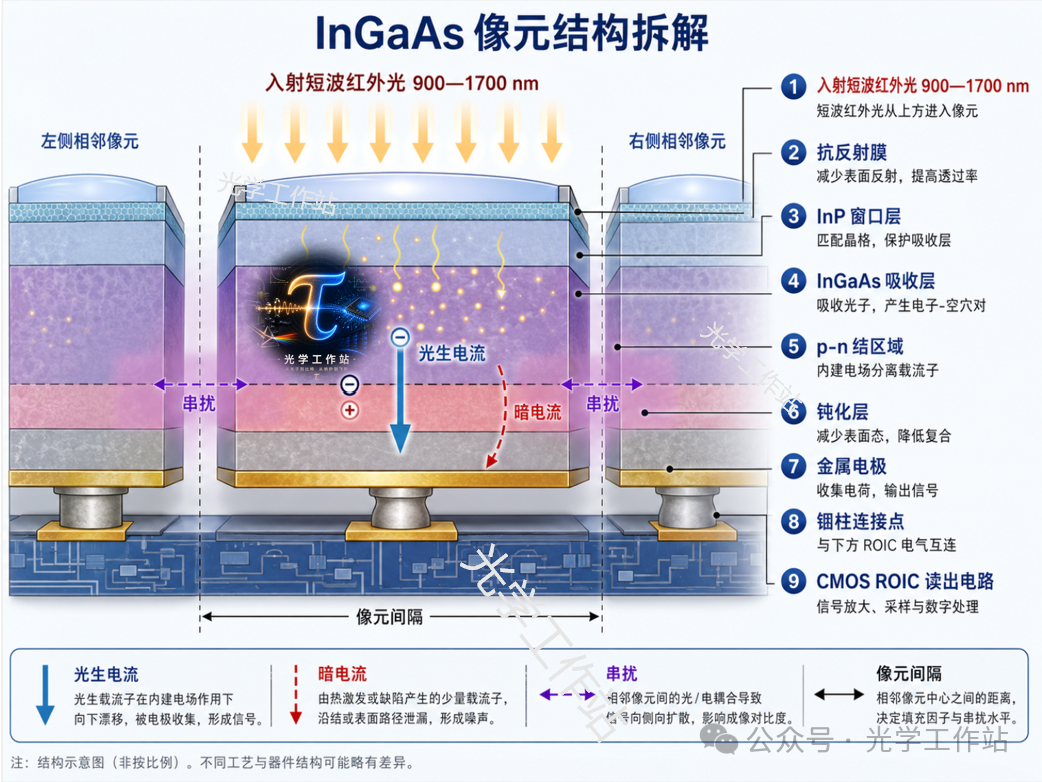

2. 平面工艺、钝化和扩散都影响成本

InGaAs 像元常见工艺包括：

其中表面钝化非常关键。

因为 III-V 材料表面态容易引入漏电通道，像元边缘和缺陷位置会显著增加暗电流。

所以，InGaAs 像元不是“有吸收层就可以”，而是需要一套复杂的低漏电工艺。

四、第三层成本：ROIC 不是普通电路板，而是专用读出芯片

很多人只看到 InGaAs 探测阵列，却忽略了下面那块硅 CMOS ROIC。

ROIC，全称 Readout Integrated Circuit，也就是读出集成电路。

它负责把每个像元产生的微弱光生电流转换成可读出的电信号。

这一步非常关键。

因为短波红外探测器输出的信号可能非常弱，像元数量又很多，系统还要在有限面积内完成低噪声、高动态范围和高速读出。

ROIC 每个像元里可能有什么？

根据应用不同，每个像元电路可能包括：

对于短波红外成像来说，ROIC 不只是“把电流读出来”。

它还决定：

部分 InGaAs 短波红外探测器已经把更复杂功能放进 ROIC，例如低噪声模式、主动成像功能和激光脉冲检测能力。

为什么 ROIC 贵？

第一，它通常需要定制。

普通 CMOS 图像传感器背后有海量市场支撑，而很多 InGaAs SWIR 探测器面向工业、科研、防务、机器视觉等细分市场，出货规模远小于手机摄像头。

第二，它要和 InGaAs 像元一一匹配。

如果像元间距是 15 μm，ROIC 上也要有对应的输入单元、焊盘和读出结构。

第三，它的设计目标很苛刻。

它要在有限面积内同时实现低噪声、高动态范围、高均匀性和低功耗，这不是普通模拟电路能轻松完成的。

所以，InGaAs 探测器贵，不只是贵在 III-V 材料，也贵在下面那块看不见的 CMOS 读出芯片。

InGaAs 面阵通常不是像硅 CMOS 图像传感器那样，在同一块硅片上完成光电转换和读出。

它更常见的是混合结构：

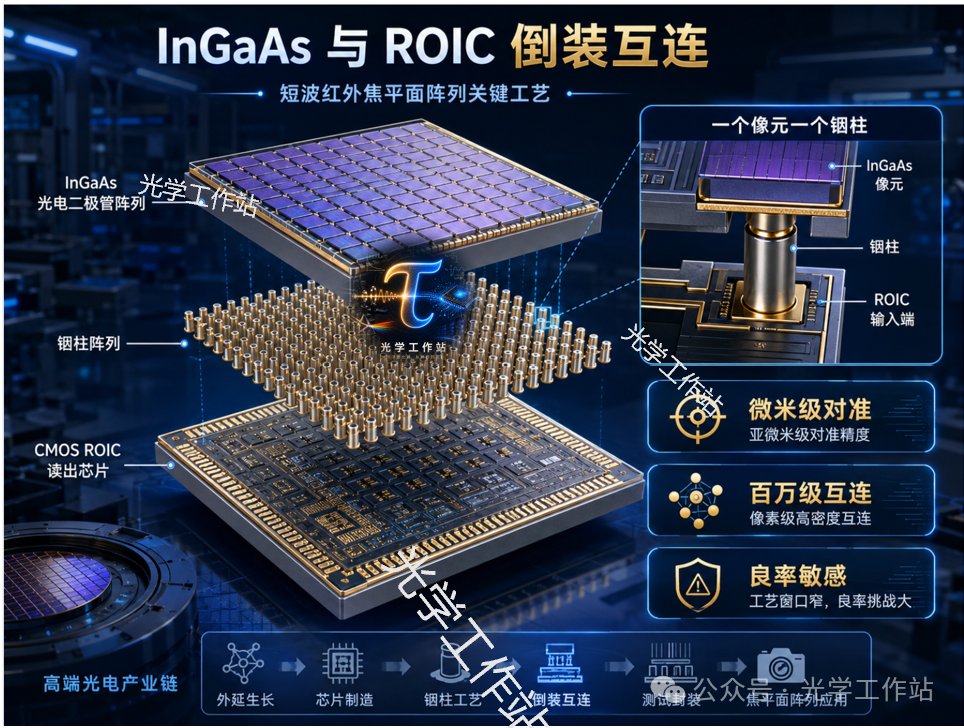

上面是 InGaAs 光电二极管阵列，下面是 CMOS ROIC，中间通过铟柱倒装互连。

这就是成本高的核心之一。

2025 年关于短波红外倒装互连的综述指出，混合型 SWIR 图像传感器通常利用倒装凸点键合技术，将 SWIR 焦平面阵列与 CMOS ROIC 集成；这种方法常用于 InGaAs、HgCdTe、T2SL、GeSn 等非硅外延薄膜 SWIR 传感器。

为什么铟柱互连难？

因为它不是连几根线，而是给每个像元都做一个微小连接点。

对于 640×512 阵列，就是 30 多万个连接点。

对于 1280×1024 阵列，就是 130 多万个连接点。

每一个铟柱都要满足：

只要有一小部分连接失败，就会形成坏点、坏列或读出异常。

倒装互连为什么比线焊更适合？

传统线焊适合芯片边缘连接。

但短波红外焦平面是二维像元阵列，每个像元都需要与下方 ROIC 对应连接。

线焊无法完成这种高密度面阵连接。

倒装互连的优势是：

2025 年的综述也指出，与线焊和 TAB 相比，倒装键合在电学性能、高密度互连和热特性方面有优势，因此仍是混合型 SWIR 图像传感器的主要集成方式。

但它贵在哪里？

贵在设备、工艺窗口和良率。

需要完成：

这一步是 InGaAs 阵列降成本最难的一关。

也正因为如此，一些企业和研究机构正在探索不依赖传统铟柱倒装的新型 InGaAs-to-ROIC 堆叠技术，以提高良率并降低传感器成本。

普通芯片封装主要解决电连接和保护问题。

InGaAs 探测器封装还要解决光和热的问题。

短波红外探测器封装通常可能涉及：

为什么这么复杂？

因为 InGaAs 探测器的性能对温度、湿度、污染和机械应力都比较敏感。

1. 温度会影响暗电流

暗电流越大，弱光信号越容易被噪声淹没。

很多高性能短波红外相机需要 TEC 来稳定温度。

这会增加：

当然，并不是所有 InGaAs 探测器都必须制冷。

很多单点探测器和部分工业级器件可以在室温下工作。

但如果应用要求低噪声、高灵敏度、长曝光或高一致性，温控就会变得非常重要。

2. 光学窗口也不是随便一片玻璃

短波红外要经过封装窗口进入探测器。

窗口材料和镀膜会影响：

对于光谱应用，窗口本身的吸收和反射都可能影响测量结果。

所以封装窗口也必须被纳入系统设计。

3. 封装应力会影响可靠性

InGaAs、InP、铟柱、CMOS ROIC、陶瓷基板和金属外壳的热膨胀系数不同。

冷热循环时，它们会产生机械应力。

这可能导致：

InGaAs 探测器制造出来以后，还不能直接出货。

它必须经过大量测试和标定。

对于单点探测器，需要测试：

为什么标定也贵？

因为短波红外阵列天然会存在像元差异。

每个像元的响应度、暗信号和噪声都不完全一样。

如果不校正，图像会出现固定图案噪声和不均匀背景。

因此，很多 InGaAs 相机和探测器模块需要做：

这背后需要稳定光源、积分球、黑体、单色仪、温控平台和自动测试系统。

所以，InGaAs 的成本里，有一部分不是材料费，而是“把它变成可用产品”的工程费。

八、单点、线阵、面阵，贵的逻辑不一样

讨论 InGaAs 成本时，必须区分三类产品。

1. 单点 InGaAs 探测器

单点探测器结构相对简单，主要用于：

如果微型光谱芯片采用 MZI、微环、傅里叶编码或计算光谱结构，只需要一个或少量探测器，那么单点 InGaAs 仍然有降成本空间。

2. InGaAs 线阵

线阵主要用于传统光栅光谱仪。

光栅把不同波长分开，让不同波长落在线阵不同像元上。

它的成本来自：

线阵比单点贵很多，但比面阵更容易控制。

3. InGaAs 面阵

面阵就是短波红外相机和高光谱成像的核心。

它的成本最高，因为它需要：

九、为什么 InGaAs 没有像 CMOS 摄像头一样快速降价？

InGaAs 面临的情况完全不同。

1. 出货量不在一个数量级

InGaAs 主要市场包括：

这些市场价值高，但出货量通常远小于手机摄像头。

规模效应不足，成本就难以快速摊薄。

2. 它是混合芯片，不是单片硅芯片

CMOS 图像传感器可以在硅片上完成光电转换和读出。

InGaAs 通常需要：

III-V 探测芯片 + CMOS ROIC + 铟柱互连。

这比单片硅工艺多了材料体系、键合步骤和良率损失。

3. 测试和标定更复杂

普通可见光相机当然也要测试。

但短波红外相机和光谱探测器对暗电流、非均匀性、温漂、光谱响应和坏点更敏感。

这让测试时间和设备成本上升。

4. 应用要求更专业

工业分选、半导体检测、科研成像和防务应用，对可靠性、一致性和环境稳定性要求更高。

这些要求会推高封装、筛选和验证成本。

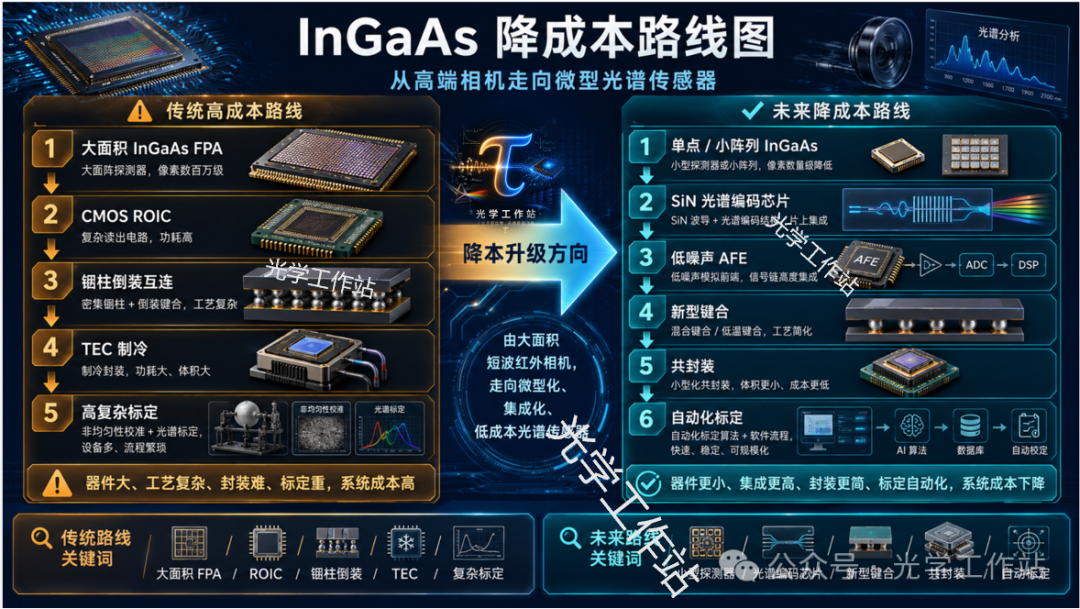

十、InGaAs 降成本的几条路线

虽然 InGaAs 现在贵，但它并不是没有下降空间。

未来成本下降可能来自六个方向。

1. 单点探测器替代大阵列

如果光谱芯片能先完成光谱编码，再用少量探测器读取信号，就可以避开昂贵的 InGaAs 面阵。

这对微型近红外光谱仪非常重要。

未来很多产品可能采用：

光子芯片 + 单点 InGaAs + 低噪声 TIA + 算法重建。

这种路线不追求短波红外成像，而是追求低成本光谱传感。

2. 更小阵列和任务型传感

很多工业识别任务并不需要百万像素面阵。

只要能完成材料分类，可能几十个或几百个通道就够。

这会推动：

3. 像元结构优化

通过薄吸收层、谐振结构、导模共振、微透镜和背照式设计，可以在不增加吸收层厚度的情况下提高量子效率。

这既有助于降低暗电流，也有助于缩小像元和提高分辨率。

4. 新型键合技术

传统铟柱倒装互连成本高、良率敏感。

未来可能发展：

这可能是 InGaAs 面阵降成本最关键的方向之一。

5. 与硅光子共封装

对于光谱芯片来说，InGaAs 不一定要做成大面积相机。

它可以与 SiN、SOI 光子芯片、光源和 ROIC 共同封装，形成小型光谱传感模块。

这样可以把 InGaAs 的用量降到最低，同时保留 900—1700 nm 探测能力。

6. 自动化测试和标定

量产成本里，测试和标定占比很高。

如果能够提高：

十一、哪些环节最值得光电行业关注？

如果从产业机会角度看，InGaAs 贵，反而说明中间有很多高价值环节。

1. InP 衬底与 InGaAs 外延

这是源头。

谁能提高外延均匀性、降低缺陷密度、扩大晶圆尺寸、提升良率，谁就能在成本曲线最前端获得优势。

2. 低暗电流像元工艺

包括：

这决定探测器能不能在室温、低功耗下稳定工作。

3. ROIC 设计

ROIC 是容易被忽视的核心。

未来短波红外探测器不仅要成像，还要支持：

4. 倒装互连和先进键合

铟柱键合、铜铜键合、无铟柱堆叠、晶圆级混合键合，都是降低高端红外焦平面成本的关键方向。

5. 光电封装

包括：

这部分很适合传统精密光学、光机和封装企业切入。

6. 标定与测试设备

短波红外探测器出货量越大，自动化测试设备越重要。

尤其是：

十二、InGaAs 会不会被量子点、GeSn 或钙钛矿替代？

短期内，InGaAs 不太可能在高性能 900—1700 nm 市场被全面替代。

原因很简单：

它已经有成熟的材料体系、器件结构、封装路线和客户验证基础。

但在部分市场，它会被新路线挑战。

胶体量子点

量子点可以通过溶液工艺沉积在 CMOS ROIC 上，有机会绕开传统 InGaAs 的铟柱倒装互连。

2025 年已有石墨烯—PbS 量子点混合探测器在 200 mm 平台上制造，并展示与 CMOS 读出和图像传感芯片集成的路径。

它最可能挑战的是：

但它仍面临暗电流、稳定性、环保和一致性问题。

GeSn

GeSn 更适合硅光子平台和 2 μm 附近探测。

它的价值在于硅基集成，而不是立即全面替代成熟 InGaAs。

钙钛矿和有机探测器

它们更可能进入柔性、透明、贴肤和一次性光谱传感市场。

但稳定性和寿命仍是商业化门槛。

所以未来不是“谁完全替代 InGaAs”。

而是：

InGaAs守住高性能，量子点争夺低成本大面积，GeSn争夺硅光集成，钙钛矿和有机材料争夺柔性终端。

结语

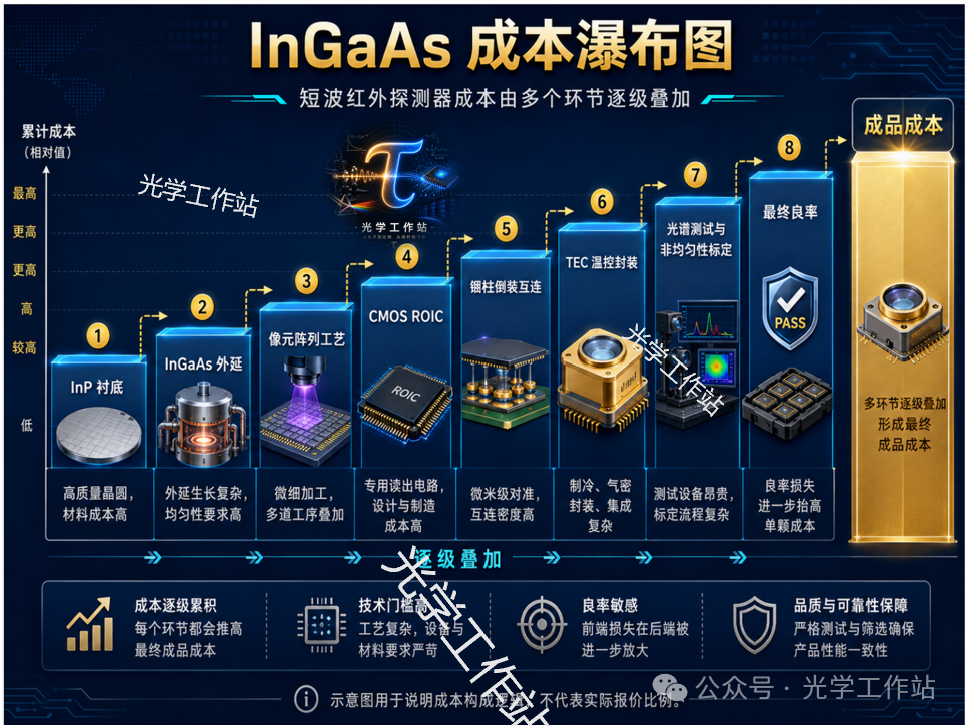

InGaAs 之所以贵，不是因为某一个环节特别奢侈，而是因为它从一开始就不是普通硅芯片逻辑。

它的成本来自一整条高精度链条：

InP 衬底、InGaAs 外延、低暗电流像元、CMOS ROIC、铟柱倒装互连、TEC 温控封装、非均匀性校正、坏点筛选和长期可靠性验证。

对于单点探测器来说，成本主要来自材料、外延、封装和筛选。

对于线阵来说，成本进一步来自阵列一致性和多通道读出。

对于面阵焦平面来说，真正的成本核心是：

百万级像元 + 百万级互连 + 专用 ROIC + 复杂封装 + 成品良率。

这也是为什么 InGaAs 很难像普通手机 CMOS 摄像头那样迅速低价化。

但反过来看，这正是它的产业壁垒。

未来 InGaAs 成本会下降，但下降路径不是简单“便宜一点”，而是沿着几条方向展开：

所以，对光电行业来说，InGaAs 贵不是坏事。

它说明短波红外探测器背后存在一整条高价值硬件链：

外延、像元、ROIC、倒装互连、封装、测试、标定，每一环都可能成为机会。

真正值得关注的不是 InGaAs 会不会马上变成低价消费品，而是：

当光谱传感、工业机器视觉、无人机遥感和机器人感知都开始需要短波红外能力时，谁能把这套复杂系统做得更稳定、更小、更便宜。

那才是 InGaAs 未来真正的竞争焦点。
