Marvell：面向超 CPO 的封装技术演进路径

2026-06-29
数据中心光互连的演进方向，是不断缩短芯片与光器件之间的铜互连走线。越往下一代，铜线用得越少，光通路的占比越来越高。

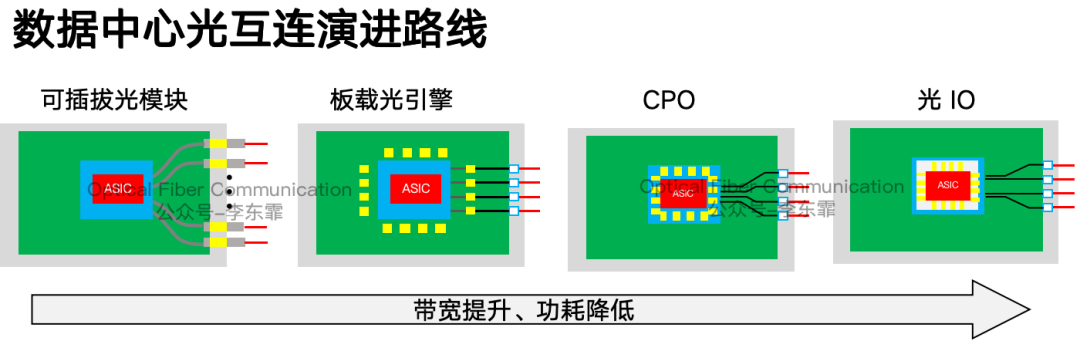

从 QSFP 可插拔模块、BGA/LGA 板载光引擎，到先进封装 CPO 和片上光 IO，封装逐步走向集成化，单光引擎速率也从 100G、400G、800G 一路提升到 12.8T 及以上。

今年 OFC 2026 上，Marvell 介绍了它的外部封装选型的技术路线。



Marvell：1.6T 相干光学的技术演进与产品路线
Marvell：提升硅锗探测器带宽的两种新方案
Marvell 的 Scale Up/out 的一些观点+102.4T CPO 交换机

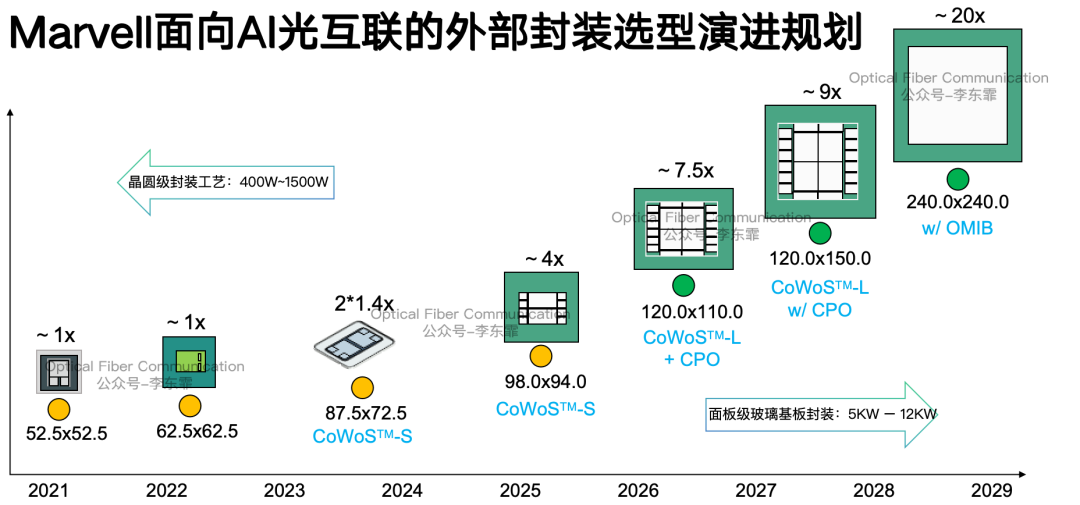

2021 到 2022 年，Marvell 主要采用传统小尺寸封装，面积分别为 52.5×52.5 和 62.5×62.5。这类封装只能适配 QSFP 可插拔光模块，支持 100G、400G、800G 速率。

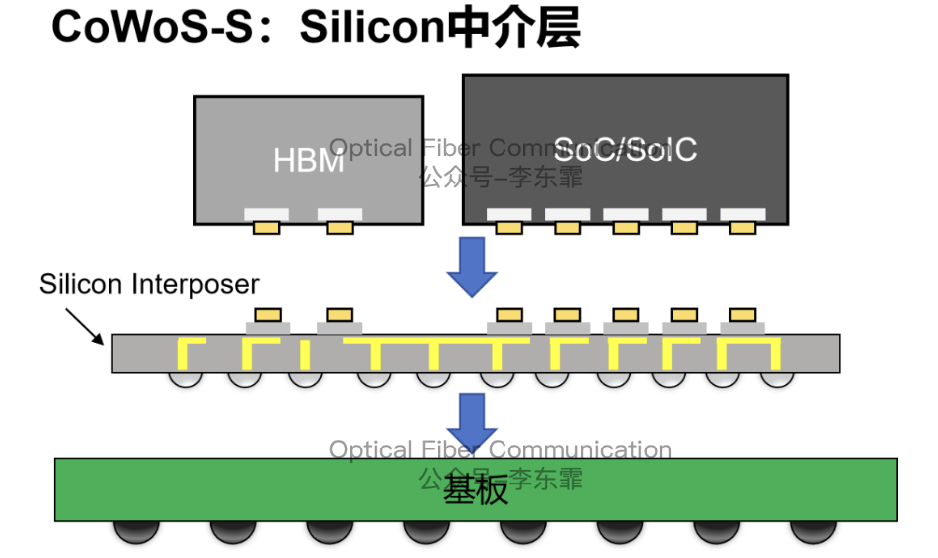

2023 到 2025 年，Marvell 选用台积电 CoWoS-S 硅中介层封装，承载自家的 CPO 光子架构，支持板载 BGA/LGA 光引擎，速率达到 800G 到 1.6T。




2025 到 2028 年，Marvell 将采用 CoWoS-L 实现 CPO，光引擎直接贴装在封装中介层或基板表面。




台积电：基于 COUPE 与 CoWoS 封装的 CPO 演进路线

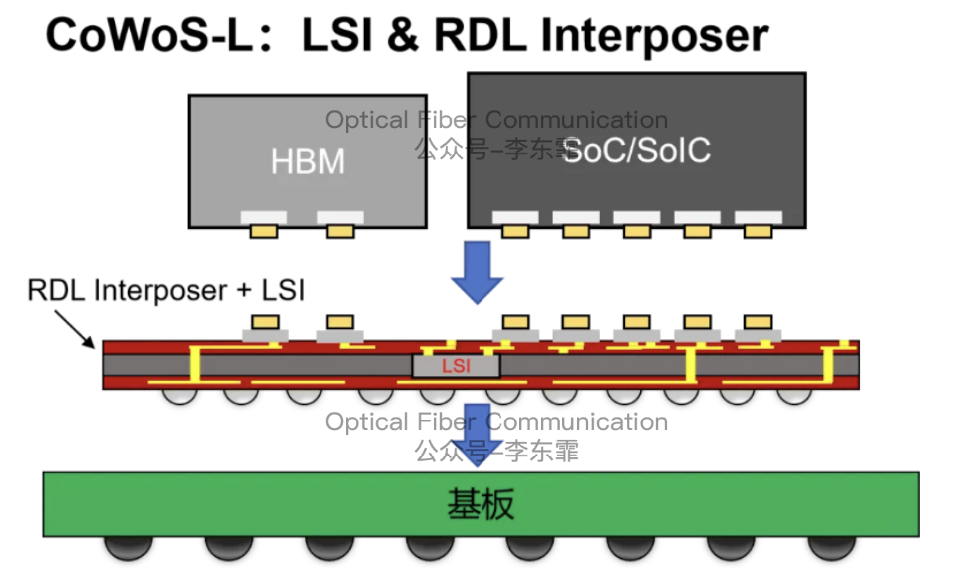

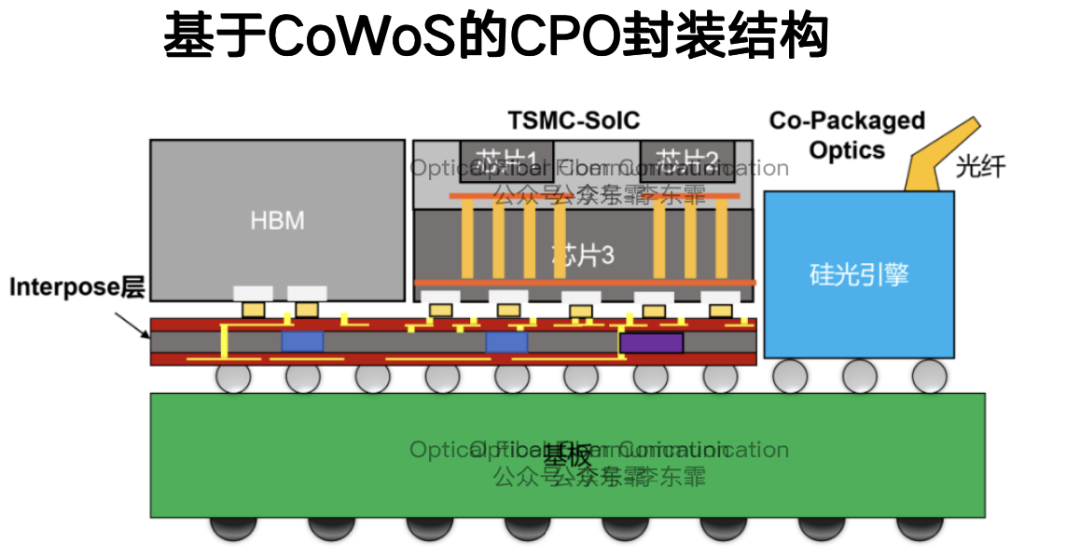

CoWoS-L 的中介层同时包含 LSI（局部硅互连）和 RDL。需要高密度互联的位置用硅桥连接，其他地方用 RDL 或基板走线。



台积电：基于 COUPE 与 CoWoS 封装的 CPO 演进路线
台积电：用于 CPO 的硅光器件性能与工艺平台
台积电：基于硅光TDV工艺的CPO封装流程

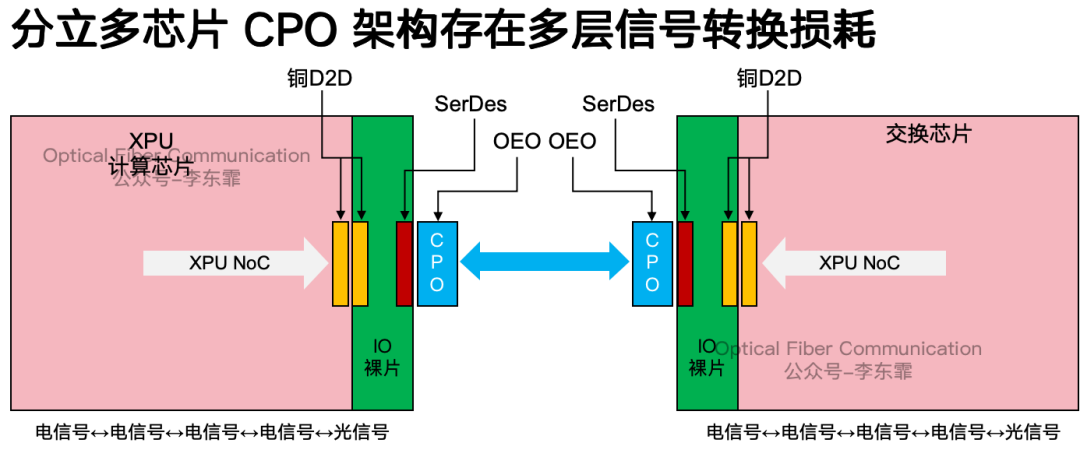

其中，XPU、IO die 和 CPO 三颗裸片并排平铺在硅中介层上，通过 D2D 横向铜线互连完成光电互通。

但随着封装尺寸不断增大，引脚间距持续缩小，大量铜线 D2D 互连、多层 SerDes 和电光转换带来额外的功耗。




带宽也受限于走线长度和趋肤效应。高频下趋肤效应带来明显的射频损耗，想要提升带宽只能增加通道数或加长铜线，但这又会进一步推高功耗和时延。

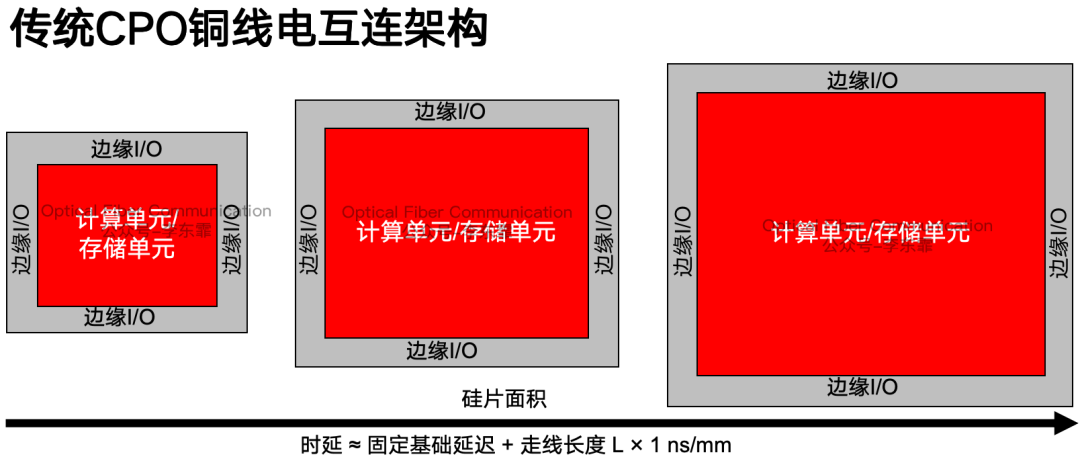

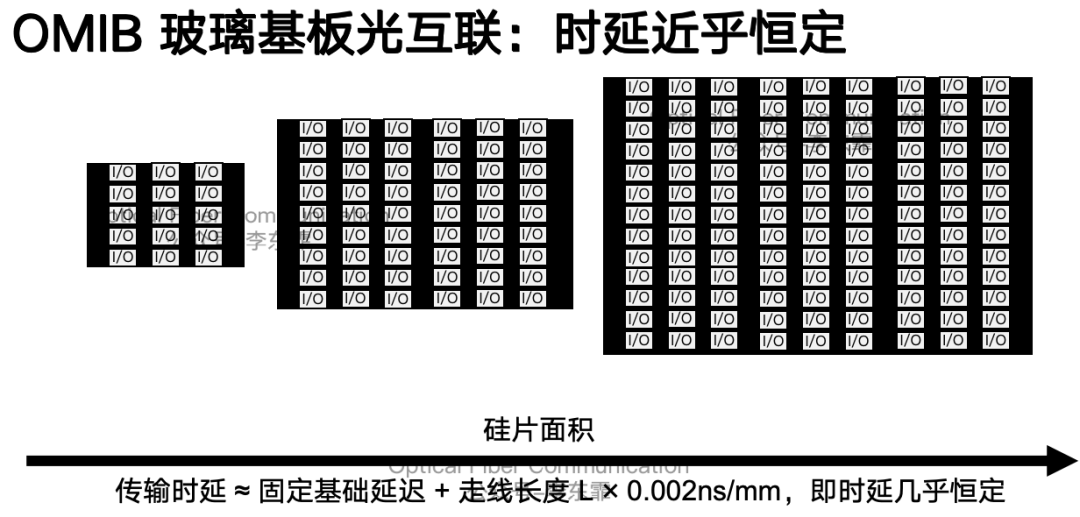

同时，算力和存储裸片的面积持续扩大，外围 I/O 铜线互连的距离同步拉长。铜线电信号的传输时延随走线长度线性增加，走线越长，时延越高。

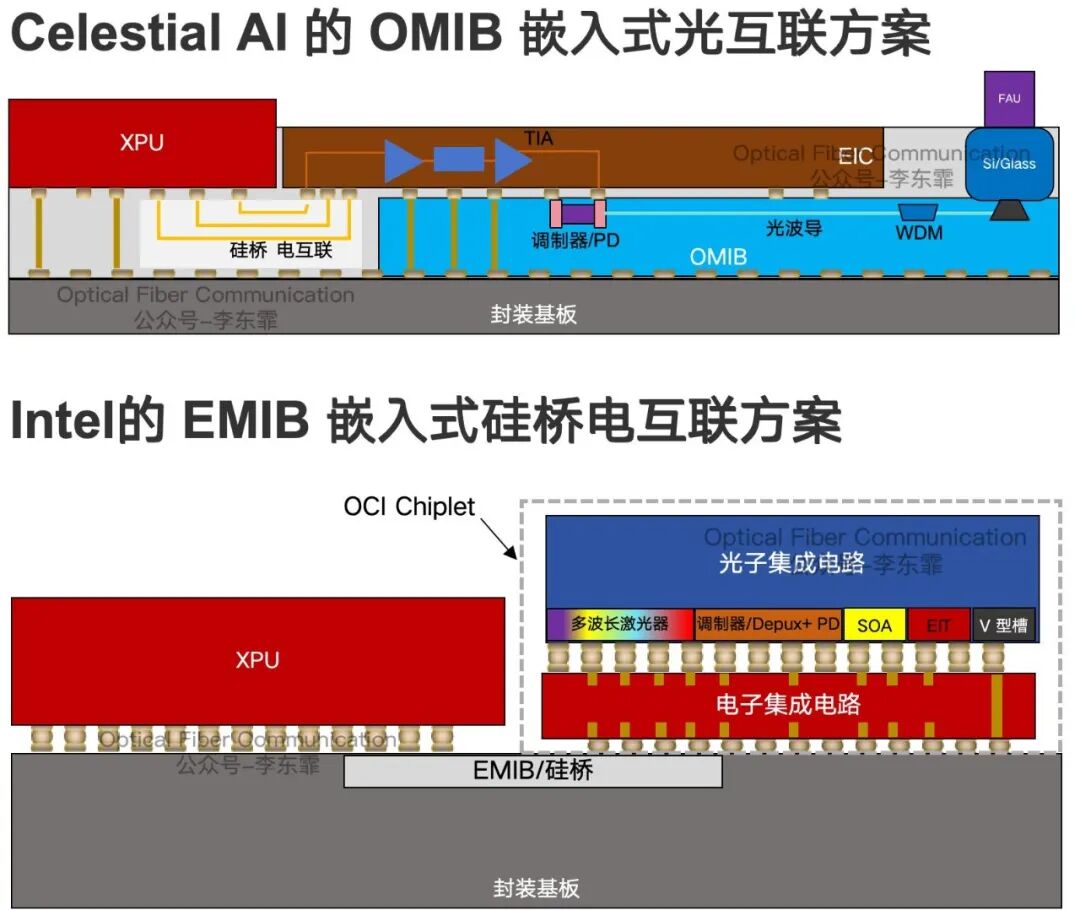

因此到了远期 2029 年，Marvell 计划采用收购 Celestial AI 后获得的 OMIB 玻璃基板封装，玻璃基板内嵌光波导，落地下一代 Optical I/O 全光互联，整体封装规模预计达到初代方案的 20 倍。我们在上一篇文章中提到过 Intel 的电硅桥 EMIB 方案。



Intel：用于 OCI 的 CPO 方案进展与观点
无源与有源偏振管理，Intel 的硅光偏振分集接收方案
海思 / Intel：用于 CPO 的 SiN-SOI 微环调制器

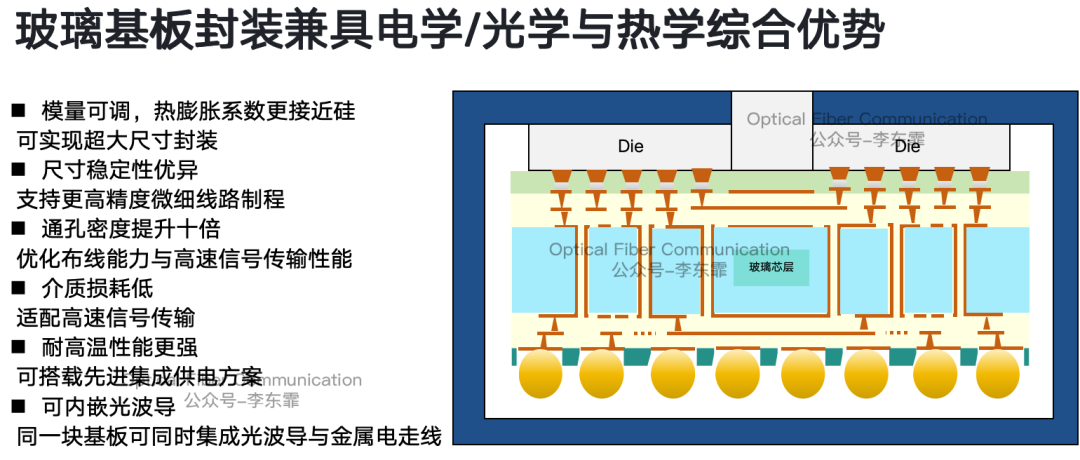

玻璃基板热膨胀系数低、耐高温，支持 240mm 超大面板级封装。封装规模达到初代的 20 倍，整机可承载 5kW 到 12kW 的超高算力。

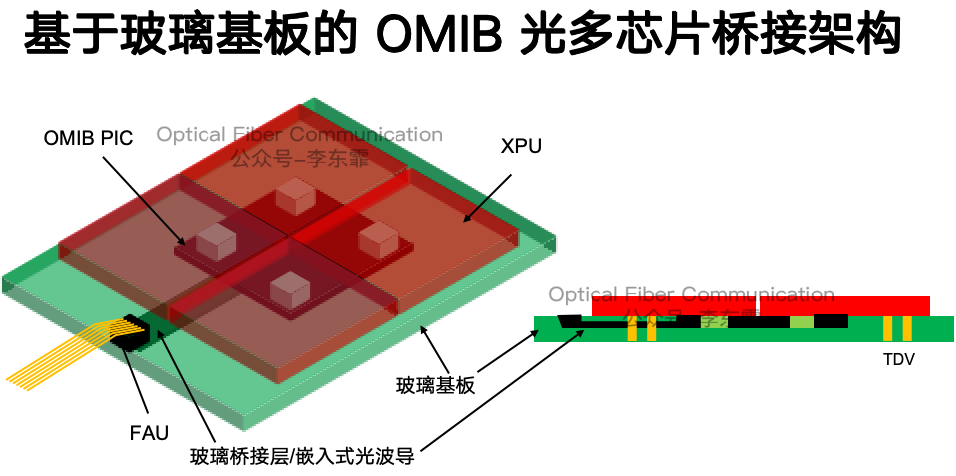

上下裸片贴装在玻璃芯基板上，基板内部同时排布金属电走线和嵌入式光波导，通过 TDV 垂直通孔实现层间高密度互联。




用光通道替代绝大多数铜线后，光波导的单位距离损耗远低于铜线，从根本上规避了高频趋肤效应带来的射频损耗。

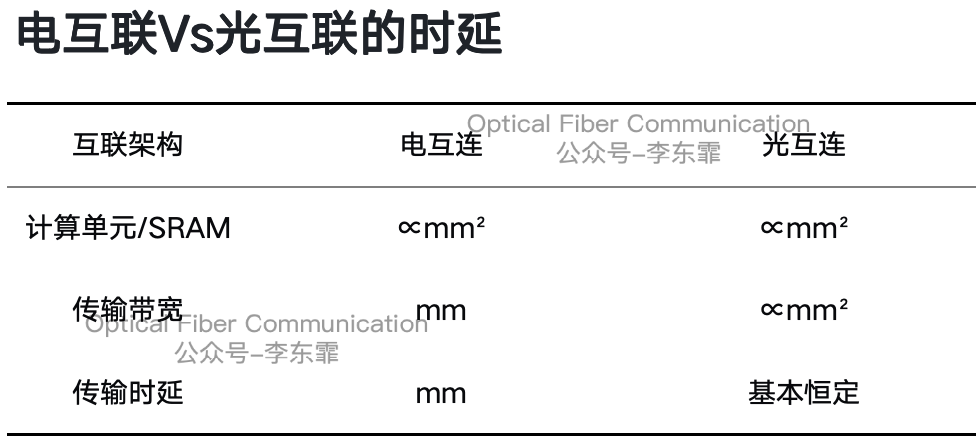

OMIB 玻璃基板 Optical I/O 光互联的时延几乎不随走线距离增加而变化。




最后做一个简要对比。
