从“功率越大越好”到“功率够用就行”——TVS管进阶认知
一、功率：TVS管的核心“饭量”，但并非越大越好
1.1 “饭量”到底是啥？
先别背“峰值脉冲功率”这个名词。你把它想象成TVS管的饭量——雷劈、静电或者热插拔浪涌打过来的时候，TVS要在几微秒内一口吞掉这股能量，然后自己发热消化掉。
1.2 饭量大 = 更扛揍？基本正确
同样工艺下，功率越大的TVS，能安全吸收的瞬态能量确实越高。比如：
DO-218AB封装（巨无霸级别）：4600W~7700W，新能源充电桩、汽车电源上常见。
SMB封装（中块头）：600W~4000W，工业控制、汽车辅助。
SOD-123封装（小不点）：200W~400W，低速信号、低功耗玩具。
就像大胃王能吃一桌菜，小胃口吃两个包子就撑了。所以功率选小了，浪涌一来直接“壮烈牺牲”。
1.3 那是不是直接上最大号的？千万别——坑比你想的多
很多新手觉得“我用最猛的，肯定最保险”。结果板子上了产线才发现——翻车了。功率大，是要付出代价的。
① 寄生电容：高速信号线的“百爪挠心”
大功率TVS需要更大的PN结面积来扛电流，结面积一大，寄生电容就像连体婴一样跟着涨。这个电容对电源线来说无所谓（50Hz/60Hz根本不在乎），但对USB 3.0、HDMI、以太网、DDR这类高速信号线来说，简直是灾难。
它会吃掉信号的上升沿，让眼图闭上，数据传着传着就乱码。那些专门用在高速接口上的TVS，电容都做到1pF以下，但功率自然就小。一句话：高速信号线，别贪功率。
② 漏电流：偷偷吸你电池的“电耗子”
大功率TVS在反向截止时，会有微小的反向漏电流Ir。平时没事，但如果你的工作电压Vop刚好压在TVS的Vrwm（反向工作电压）边缘，漏电流会指数级暴涨。
我亲眼见过一个物联网设备的惨案：工程师为了“保险”，选了个大功率、高Vrwm的TVS。结果待机时漏电流从0.1μA飙到10mA！设备本来待机能撑半年，这下两周就没电了。而且漏电流还随温度升高而增大——越热越漏，越漏越热，最后自己把自己烤熟。
③ 钳位电压高：看似挡枪，实则背后捅刀
很多人以为功率越大 = 保护效果越好。大错特错。
保护好坏看的是钳位电压Vc——就是TVS导通后两端剩下的电压。这个电压越低，后级芯片越安全。
但大功率TVS往往钳位电压也高。举个例子：你后级芯片最多扛20V。一个大功率TVS的Vc=30V，一个小功率的Vc=18V。你说哪个能保住你的芯片？30V那个直接让芯片“超度”。所以选型时，先看Vc是否低于后级耐受电压，再看功率是否够用，顺序不能反。
④ 占地方还费钱
大封装TVS在PCB上像个碉堡，布板时绕不开。成本也上去了。在手机、TWS耳机这种寸土寸金的地方，塞个大TVS？那是找不自在。
二、两个TVS并联？别闹，这可不是1+1=2
遇到浪涌扛不住，很多人的第一反应是——“再并一个TVS，哥俩好，一起扛”。听起来很合理：两条路分流，总功率翻倍。
理论上确实可以——把三个额定71.7A的TVS并联，理论上能扛150A。但现实往往比剧本更狗血，并联TVS有四大坑，踩中一个就崩盘。

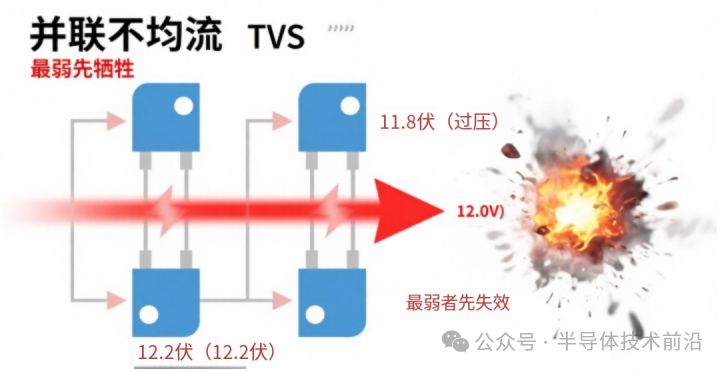

2.1 谁先导通谁先死：“猪队友”效应
每个TVS的击穿电压Vbr都有公差（通常±5%甚至±10%）。并联时，击穿电压最低的那颗会最先导通，一个人扛下几乎全部浪涌电流。
结果就是——第一次浪涌它就直接“阵亡”。等它短路或开路后，剩下的管子才反应过来，往往也一起带走。

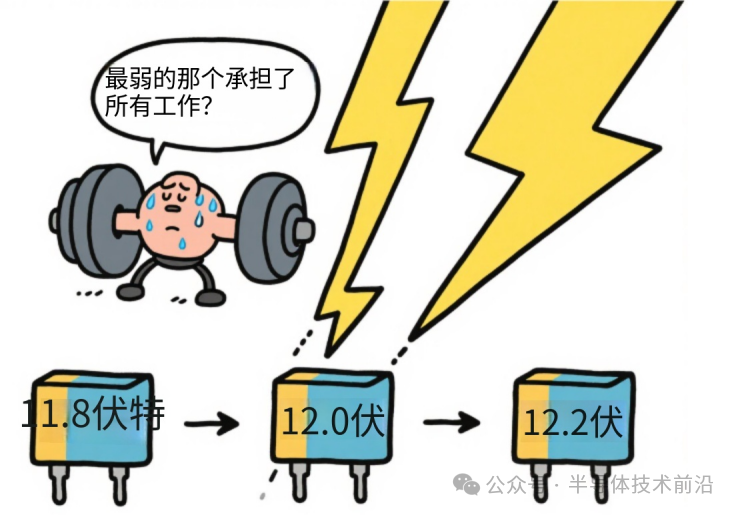

有人做过实验：三颗标称12V的TVS并联，实际值分别为11.8V、12.0V、12.2V。每次来浪涌，11.8V那颗永远第一个冲锋，大概三四次之后就炸了。最终并联阵列的寿命还不如单颗。
血泪教训：真想并联，必须同一厂家、同一批次、甚至上机前实测筛选，让它们的开启电压尽可能一致。
2.2 热失控：越热越导，越导越热
两颗TVS并在一起吸收浪涌，发热量是双倍的。如果PCB散热设计跟不上，结温飙升。温度一高，漏电流增大，导通阈值降低——于是更难平衡电流，产生局部热点。这个热点像个微型熔炉，很快就让某颗管子内部烧穿。
硅的熔点是1410℃，而TVS在几微秒内结温就能蹿到这个程度，并联不均流的情况下，烧毁也就是一眨眼的事。
2.3 布线偏心：谁离得近谁倒霉
两块TVS在PCB上的走线长度不一样，寄生电感就不同。电感小的那条支路，浪涌电流会优先走。结果就是你明明想平摊，但PCB布局已经“偏心了”。即使在直流参数上完美匹配，瞬态响应时依然电流不均。
正确做法：用星形接地，所有TVS的接地端汇聚到同一个点，走线短且宽，尽量对称。
2.4 电容叠加：高速信号直接“哑火”
两颗100pF的TVS并联，总电容变200pF。放到USB 3.0或者HDMI上，信号上升沿变缓，眼图闭上，通讯直接掉线。很多高速接口需要总电容小于2pF，并联只会雪上加霜。
三、并联时哪个TVS扛的冲击更大？——最弱的那位
回到那个灵魂拷问：两个不同TVS并联，谁抗的冲击更大？
答案是：谁先导通，谁扛得多；谁扛得多，谁死得快。 它不是“能者多劳”，而是“能者过劳死”。
所以，并联时决定谁承受更大冲击的，不是谁的标称功率高，而是：
谁的实际击穿电压更低
谁的热阻更小（散热更好）
谁的走线电感更短
绝大部分情况下，最弱的那颗管子会率先牺牲，然后引发连锁反应。
据一些行业故障统计，TVS短路失效能占到电路保护故障的四成左右。如果要并联，务必额外留出10%-20%的电流冗余——比如三颗管子按总电流的120%来选型。
工程总结：并联方案是“非不能也，乃不为也”。能用单颗解决的问题，绝不并两颗。只有当单颗TVS的额定功率已触及物理极限、且并联风险可被逐一化解时，才应考虑并联。
四、封装：TVS的“散热器”和“体格”
4.1 封装与功率：块头越大，饭量越猛
TVS的功率有多大，第一眼看的就是它的“身材”。同样工艺下，封装越大，散热越好，能扛的瞬态能量自然就越高。说白了就是：块头大，胃口大，更抗揍。
咱们从最小的说起。SOD‑123 和 SOD‑123FL 这俩，算是TVS家族里的“迷你兵”。功率也就200到400瓦，只能在低速信号或低功耗玩具里混。优点是占地方小，但散热？基本靠“硬扛”。遇到大浪涌，经常一口气上不来就直接升天了。
再大一号的是 DO‑214AC，也就是SMA封装。功率400瓦上下，不突出也不拉胯，属于“经济适用型”。消费电子、通信接口上遍地都是，打打一般的静电和浪涌还算靠谱。
如果你觉得不够用，可以上 DO‑214AA（SMB） 。这家伙功率能做到600到1500瓦，散热能力中等，是工业控制、汽车辅助电源上的“干活主力”。不是最猛，但胜在踏实。
再往上走，DO‑214AB（SMC） 就属于“大块头”了。1500到3000瓦，散热能力明显强一截。电源输入端、工业设备这些浪涌容易“炸场子”的地方，经常能看到它的身影。

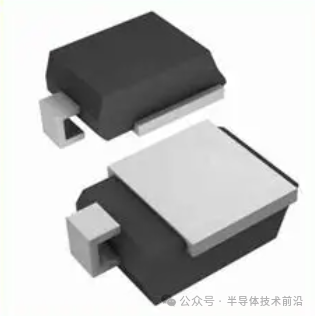

最后是封装里的“终极坦克”——DO‑218AB。功率范围3000到7700瓦，专门伺候汽车电源、新能源充电桩、工业电源系统这种“暴躁”环境。它不光散热是所有封装里最强的，而且因为引脚宽、焊盘大，热阻比普通封装低了大约35%。什么意思呢？同样的连续浪涌，别的管子已经热到怀疑人生了，它还能淡定地再扛两轮。很多车载和振动环境里，小封装管子焊点都虚了，它纹丝不动。
所以，从SOD‑123到DO‑218AB，封装每大一圈，TVS的“饭量”和“抗揍能力”就上一个台阶。当然，天下没有免费的午餐——块头大了，占的PCB面积也大，寄生电容也跟着涨。选型的时候，你得在功率、空间、信号完整性这三者之间来回取舍。别为了“安全感”硬塞一个大块头到手机主板上，那叫自找麻烦。
4.2 DO-218AB为什么能扛？因为它“长了个散热片”
DO-218AB这种封装，引脚宽、焊盘大、热阻比普通封装低约35%。意思就是同样的浪涌打过来，它升温慢，能扛更多次连续冲击。另外它的机械强度也高，在车上或者振动环境里不容易虚焊。
实测对比：在120次/分钟的开关冲击下，SOD-123的TVS两周内37%出现虚焊失效；而DO-218AB封装的一个都没坏。
4.3 封装大小，如何取舍？
一句话：信号线上用小封装低电容，电源上用大封装高功率。别乱点鸳鸯谱。
4.4 PCB布局的四条“生死线”
封装选对了，还得布得好。不然等于给法拉利装了个自行车轮胎。
TVS必须紧挨着被保护端口或芯片引脚。越近越好，走线越短越宽越好。每增加1纳亨的寄生电感，在浪涌瞬间（di/dt可达几百A/μs）就会额外产生几十伏的电压尖峰，把你的钳位效果打折。
大功率应用（>600W）必须考虑散热。地平面多铺铜、打过孔，把热量导走。否则大封装的优势全白搭。
前端加个保险丝或PTC。TVS扛浪涌时进入低阻态，如果没有限流，它可能一直导通直到烧毁。串联一个快熔保险丝，TVS钳位，保险丝切断，完美配合。
星形接地（尤其并联时）：所有TVS的接地端直接汇聚到一个公共点，减小寄生电感差异。
五、选型防坑三句话（建议贴在工位上）
第一句：功率不是越大越好。
先看后级芯片的耐压，选择钳位电压低于它的TVS。在满足钳位电压的前提下，再选够用的功率，而不是反过来。
第二句：能不并联就别并联。
并联不是1+1=2，很可能是1+1=0.5。必须并联时，筛选参数一致、注意散热、布局对称，还要额外留冗余。
第三句：封装是能力的边界。
大封装能扛、散热好，但占地方、电容大。高速信号线优先低电容，电源线优先大功率。别乱套。
最后送你一句真心话：TVS保护不是单一参数竞赛，而是功率、钳位电压、电容、散热、PCB布局之间的系统工程艺术。理解了这个，你的板子才能在雷雨交加的环境里笑着活下来。
祝你永不烧板，一次过测！
