一颗芯片的背后“隐形英雄”：看懂半导体封装，再也不怕看不懂电路板了！

2026-07-02

大家好，今天给大家介绍一下芯片的封装！

先问你一个问题：当你打开手机、电脑，或者家里的智能家电，你有没有想过——那一块块黑色的小芯片，为什么有的是细长的“蜈蚣腿”，有的是密密麻麻的“芝麻粒”，还有很多连腿都看不见？

今天，我们就来聊聊半导体世界里那位“幕后功臣”——芯片封装。

简单来说，封装就是给裸露的硅芯片穿上“防护外衣”、接上“神经触手”，让这个脆弱的“大脑”能够稳稳地焊在电路板上，安全地接上电、传输信号、排走热量。封装选得好不好，直接决定了产品是坚若磐石还是一碰就坏！

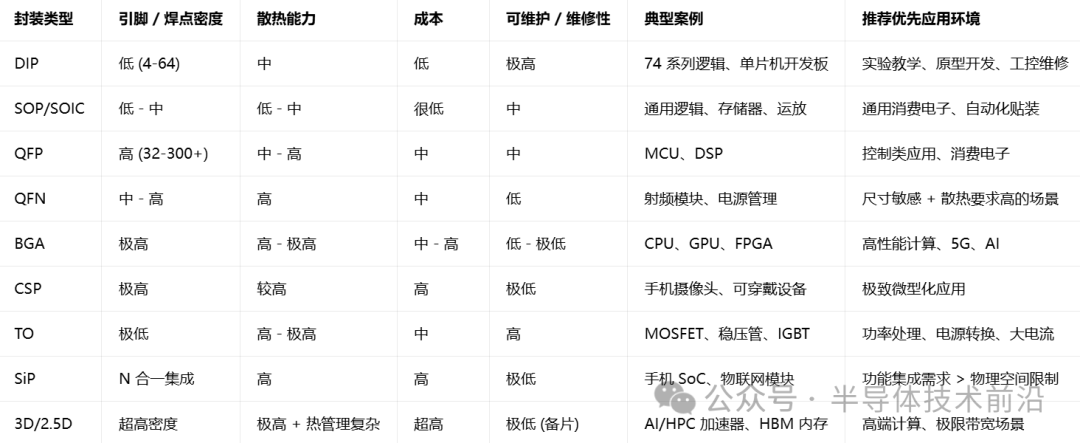

话不多说，今天我们就给大家细数一下市面上主流的封装形式，它们分别用在什么样的电路里，又适合什么样的使用环境！

一、通孔插装类——老一辈的“大力士”

1. DIP——双列直插封装（最经典，没有之一）

这应该是大家最眼熟的封装形式了。长得像个黑色长方形“小蜈蚣”，两侧各伸出两条大长腿，直接插进电路板的孔里。

优点：机械强度高，插拔方便，甚至可以直接用面包板搭电路，特别适合手工焊接和初学者上手。
缺点：体积大，引脚密集度低，占地方。
典型应用电路：74系列逻辑芯片、单片机开发板、EEPROM存储器。
适用场景：教学实验、电子爱好者DIY、需要频繁插拔更换的原型验证和维护场景。

现在高端消费电子已经很少见到DIP的身影了，但它在工业控制和工控维修领域依然占据一席之地，因为坏了直接换，维护成本极低！

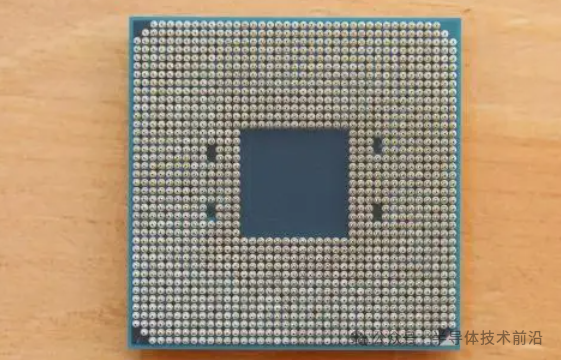

2. PGA——插针网格阵列封装（处理器的老前辈）

比DIP更进一步，芯片底部布满了一排排整齐的针脚，像个小松饼。

优点：引脚更多，适合高性能处理器，散热效果好。
缺点：成本高，针脚容易弯折。
典型应用电路：早期CPU（比如经典的奔腾系列）、服务器主板。
适用场景：需要搭配插座使用的高性能计算机、服务器，方便后期拆装升级。

二、表面贴装类——现代电子厂的主力军

相比通孔插装需要打孔，SMT封装是直接贴在电路板表面的，体积小、效率高，是当今电子产品的主流！

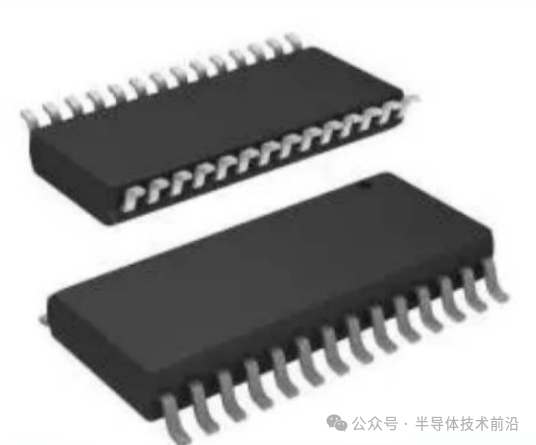

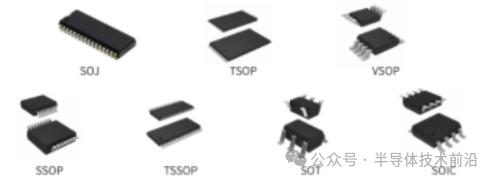

1. SOP/SOIC——小外形封装（DIP的轻量版）

与DIP引脚排布相同，但把“大长腿”向外折、缩短，贴在PCB上。

优点：比DIP体积小50-70%，适合自动化批量生产，焊接清晰易检。
典型应用电路：运算放大器（LM358、LM324）、通用逻辑芯片、一些存储器和电源管理芯片。
适用场景：对体积有一定要求、无需承受剧烈振动的消费电子和工业控制板。

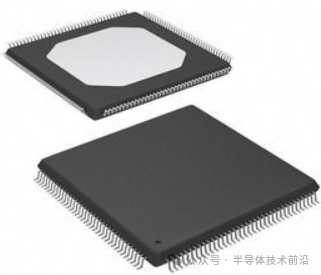

2. QFP——四边扁平封装（微控制器和小怪兽的首选）

四边都有引脚，像一朵张开四翼的小鸟。比起SOP能提供高得多的引脚数量。

优点：高引脚数（32~300+不等），适合集成度不错的芯片。
典型应用电路：微控制器（STM32、Arduino上的Atmega）、数字信号处理器DSP、各类通信IC。
适用场景：大量的消费电子（以前的老平板、工控设备）、通信模块、中高频电路（如几百MHz的MCU主频）。目前主流应用仍在使用，但在旗舰产品中正在被更先进的封装部分替代。

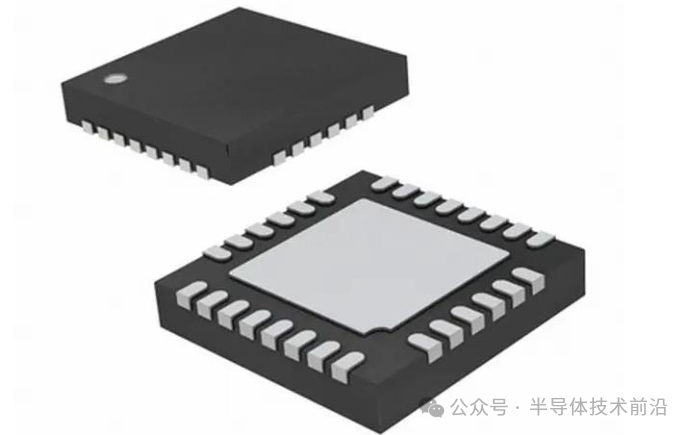

3. QFN——无引脚扁平封装（散热+性能的王者）

表面上看不到引脚的“小方块”，四个侧面有金属焊盘隐藏在底部。底部一大片裸露的散热焊盘是它的标志。

优点：体积小到极致、散热性能优异、电气性能强！相比类似应用的QFP，QFN的寄生电感更低。
典型应用电路：射频模块（蓝牙、Wi-Fi芯片）、电源管理IC（比如给CPU稳压的PMIC）、功率MOSFET和大电流驱动应用。
适用场景：尺寸敏感且需要良好散热的中低引脚数应用，正是当下智能手机等小型设备的最爱。同时，QFN在高频射频应用中也是绝对宠儿。

三、高密度、高性能封装——让我们进入“高端局”

当芯片功耗大、引脚数爆表时，传统“四边伸腿”的封装就顶不住了，这时候就轮到“排阵型”封装登场了。

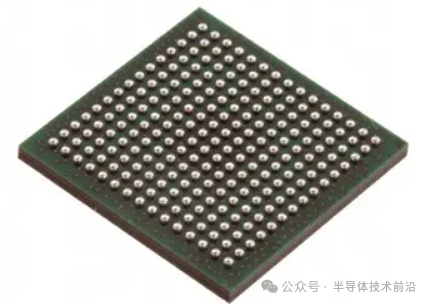

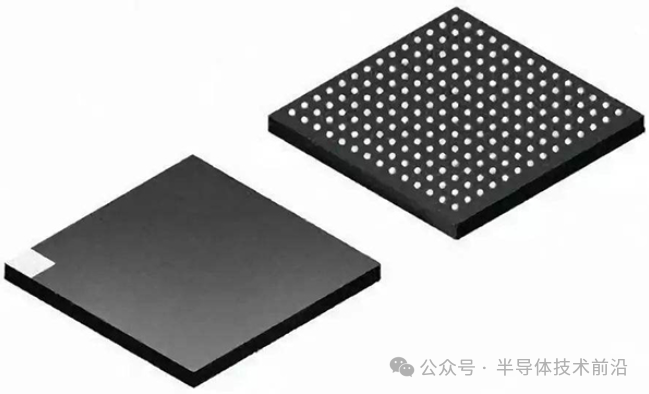

1. BGA——球栅阵列封装（CPU/GPU背后的巨人）

芯片底部不是针脚也不是引脚，而是密密麻麻排满了一颗颗小“焊球”，像果园里丰收的瓜果。

优点：I/O密度极高（可以上千个）、电气路径短、信号完整性优秀、散热效果好。
典型应用电路：现代的CPU（英特尔酷睿、AMD锐龙）、GPU（英伟达显卡芯片）、FPGA、大规模ASIC。
适用场景：几乎所有高性能场景——计算机主板、显卡、5G通信基站、高端工控主板。

BGA的一个“小缺点”——焊接后肉眼看不到内部焊点，需要专业X光设备检查，维修难度极高，所以通常不会出现在普通的DIY项目里。

2. CSP——芯片级封装（追求轻薄的极致）

封装尺寸不超过芯片本身面积的1.2倍，几乎就是把芯片“挂”着焊在电路板上，超小型到不可思议。

优点：把“空间压缩”做到极致，大大缩短互连距离。
典型应用电路：手机摄像头图像传感器、随身携带设备（手环、手表）的主芯片、物联网传感器。
适用场景：极致尺寸和重量受限的消费电子、智能穿戴设备。焊接和返修难度更高，对工艺要求极为苛刻。

四、功率与特殊封装——重型武器与特殊任务

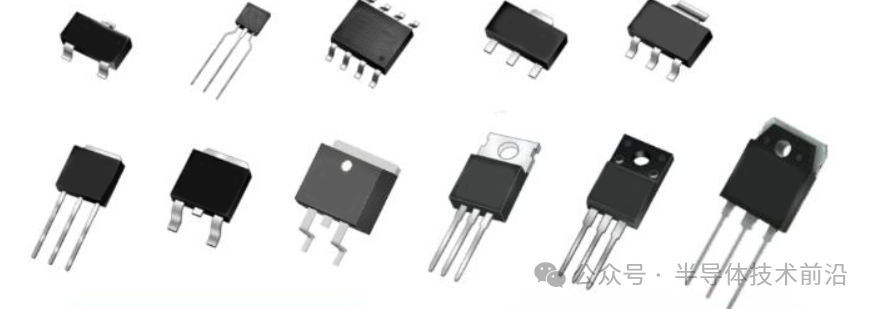

1. TO系列——晶体管外形封装（老当益壮的功率猛将）

这种封装常出现在大块头的零件上，往往自带金属片可以加散热器，比如三脚的TO-92（小功率）、扁平的TO-220（中功率），以及很大的TO-247（高功率）。

代表应用：电源中的MOSFET开关管、电源适配器里的三端稳压器LM7805、逆变器中的IGBT。
散热能力随体积和封装设计显著提升。中功率应用（如TO-220）人工加装散热片后可承受几瓦到几十瓦的耗散功率。
典型适用环境：对功率处理要求高且能接受较大封装体积的场景——电源适配器、电动车控制器、工业电机驱动、汽车电子等。

2. 陶瓷与金属密封封装——军用航天级特种兵

这类封装外壳是陶瓷或密封金属的，不是普通黑色塑料。

优点：完全密封，抗湿气、抗腐蚀、耐高温冲击、超强可靠性。
典型应用电路：航空航天设备的主控芯片、导弹制导系统、井下钻探探测仪器、军事无线电模块。
适用环境：需要上天、入地的极端工况环境。咱们平民看不到，但它们才是“金刚不坏”之身。

五、先进封装——芯片世界的“新风口”

进入AI时代，传统的封装方式已经无法满足“算力狂魔”的速度，更逆天的技术来了！

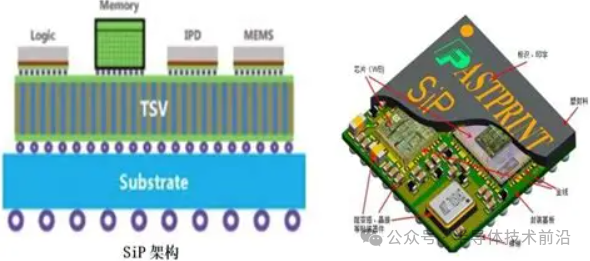

1. SiP——系统级封装（把一座城市装进一个房间里）

SiP就是将多个功能不同的芯片（比如CPU核心、存储芯片、射频芯片、甚至电容电阻等被动元件）全部塞进一个封装内部搞“大团结”。

优点：极大缩小电路板面积，缩短芯片之间互联距离，功耗更低，性能更强！
典型应用：智能手机里的主力SoC（集成了基带芯片和内存）、智能手表、TWS耳机主控、物联网模块。
适用环境：一切追求极致的轻智能设备。把原本一整块密密麻麻的电路板，浓缩成了一颗指甲盖大小的芯片。

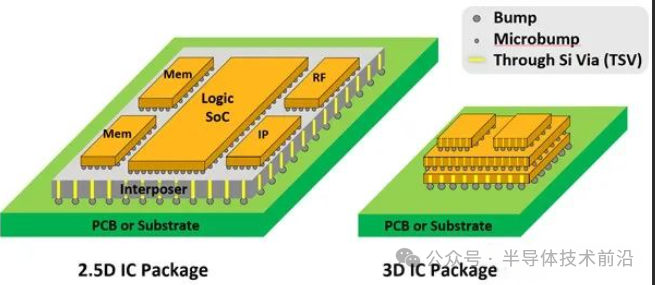

2. 晶圆级封装与2.5D/3D封装（Chiplet和HBM的摇篮）

这是目前行业最高等级的“神功”，也是撑起AI时代的“地基”。

WLCSP（晶圆级芯片尺寸封装）：直接在晶圆上完成封装然后切割，封装尺寸等于芯片尺寸，是目前“最小”的封装类型。
2.5D封装：利用硅中介层充当“立交桥”，将多颗芯片横向连接在一起。典型代表——台积电的CoWoS技术，将英伟达H100 GPU芯片和旁边的高速HBM内存通过硅中介层+TSV（硅通孔）极速相连。
3D封装：直接把不同芯片上下垂直堆叠，用硅通孔（TSV）做“电梯”传输信号，更进一步缩短互联距离。
典型应用：云计算和数据中心的AI加速卡（英伟达H100/B200、AMD MI300）、新一代超高带宽内存HBM。
适用环境：高算力、高耗电的数据中心；数据实时交互要求苛刻的高性能计算；顶尖旗舰级AI图形工作站外部环境。
