氮化镓材料和砷化镓材料，孰优孰劣？

一、两代材料定位

砷化镓 GaAs：第二代半导体，高频、光电子主力，成熟商用 。

氮化镓 GaN：第三代半导体，宽禁带、高压大功率，5G/快充/新能源核心 。

二、核心参数对比

禁带宽度：GaAs 1.42eV(窄，红外发光)；GaN 3.4eV(宽，紫外/蓝光、耐高温) 。

电子迁移率：GaAs 8500 cm²/V·s(高频之王)；GaN ~2000 cm²/V·s(较低，但高场速度快)。

击穿场强：GaAs ~0.4MV/cm(低压)；GaN 3.3MV/cm(硅的10倍，高压大功率)。

工作电压：GaAs <10V；GaN 28–100V+。

功率密度：GaAs 0.5–1.5 W/mm；GaN 8–12 W/mm(高10倍)。

热导率：GaAs ~0.4 W/cm·K(差)；GaN ~2.0 W/cm·K(好，SiC衬底更优)。

发光波段：GaAs 红外/红光；GaN 蓝光/紫光/紫外 。

三、砷化镓(GaAs)：高频与光电子老兵

优点

电子跑得极快：迁移率是硅的6倍，毫米波/射频性能顶尖 。

直接带隙：发光效率高，红外LED、激光二极管（遥控器、光驱）核心材料。

半绝缘衬底：寄生电容小，适合微波MMIC、手机射频功放。

缺点

禁带窄、耐压低：难做大功率，电压超过10V易击穿。

导热差：功率稍大就过热，限制功率密度。

含砷（有毒）：环保与废弃处理成本高 。

典型应用

手机5G射频前端（功率放大器、开关）。

光通信红外激光器/探测器。

卫星、雷达高频小功率器件。

红外LED、激光笔、光驱激光头。

四、氮化镓(GaN)：高压大功率新贵

优点

宽禁带+超高击穿场强：高压、高温、高效率，650V/1200V器件成熟。

功率密度碾压：同体积功率是GaAs的10倍，雷达探测距离提升70%–100%。

开关极快：频率达MHz级，快充、电源、新能源体积缩小60%+ 。

蓝光/紫外发光：LED照明、蓝光激光、UV杀菌核心 。

缺点

电子迁移率低于GaAs:极高频率(>100GHz)性能不如GaAs。

成本高：衬底（SiC/蓝宝石）与工艺复杂 。

晶格匹配难：异质外延易有缺陷，影响良率。

典型应用

快充头、服务器电源、新能源车载充电机（高效小型化）。

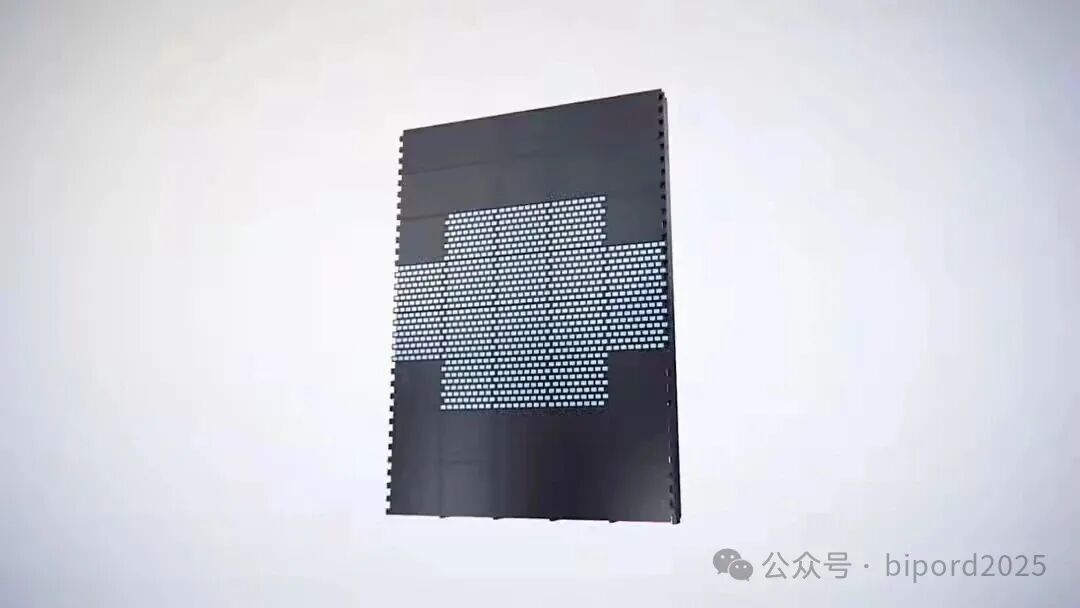

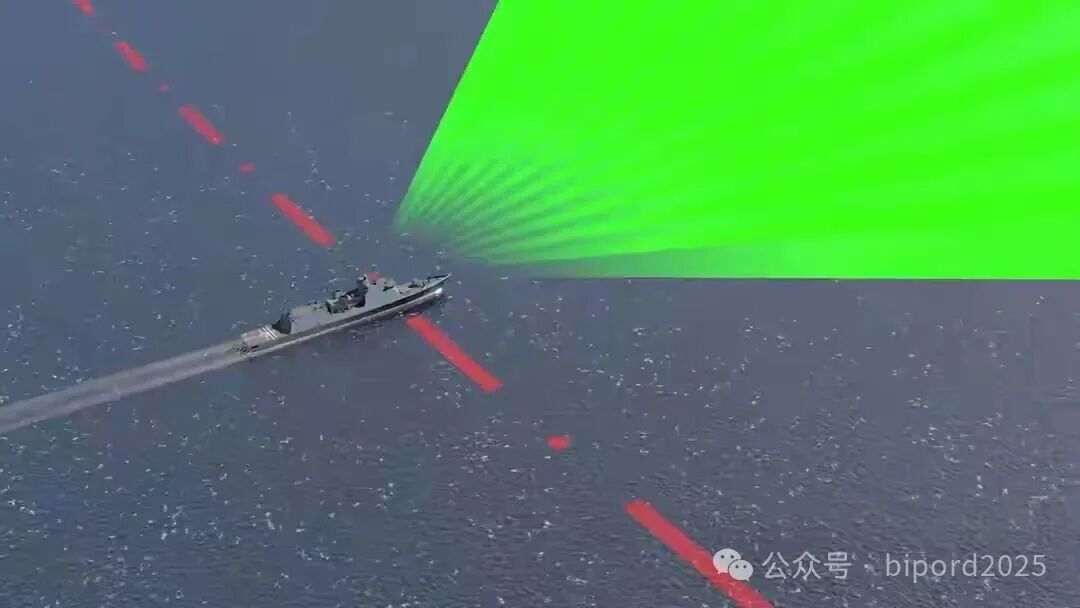

5G/6G基站、相控阵雷达(大功率射频)。

LED照明、显示屏、紫外消毒 。

工业高频加热、航空航天高可靠器件 。

五、怎么选

选GaAs：高频小功率、红外光电子、手机射频、卫星毫米波。

选GaN：高压大功率、高频电源、快充、5G基站、蓝光/紫外LED、新能源。

六、一句话总结

GaAs：高频快、发光好、功率小、怕热，通信与红外光电子的“短跑冠军”。

GaN：电压高、功率大、开关快、耐高温，能源与大功率射频的“力量型选手”，正在逐步替代部分GaAs与硅基大功率应用。
