芯片周边为啥要放一些二极管

芯片周边的二极管是针对性防护/辅助工作的核心器件，无多余设计，不同位置的二极管对应不同功能，核心分4类高频应用，适配芯片不同引脚/电路需求：

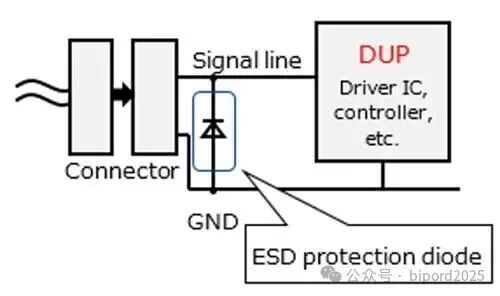

1. 静电(ESD)防护：最常见，多为瞬态抑制二极管(TVS)/稳压二极管/肖特基二极管，贴在芯片电源、信号输入引脚，吸收静电/浪涌电压，防止击穿芯片内部脆弱的MOS管，是芯片引脚的“防雷衣”；

2. 电源反向保护：串在芯片电源输入端，多为肖特基二极管，防止电源正负极接反时，反向电流灌入芯片造成烧毁，仅允许电流正向流向芯片；

3. 续流/钳位：芯片驱动电感、继电器、电机等感性负载时，并联快恢复/肖特基二极管，吸收感性负载关断时的反向感应电动势，避免高压反冲击穿芯片驱动引脚；

4. 电平钳位/限幅：并在芯片信号引脚，用普通整流二极管/稳压二极管组成钳位电路，将输入信号电压限制在芯片耐受范围内（如0~3.3V），防止过压信号损坏芯片内部电路。

补充：高频电路中还会用肖特基二极管做高速开关/检波，配合芯片实现信号处理，这类属于功能型二极管，而非单纯防护。
