射频连接器是在射频应用中用来实现电连接、传输信号的连接器。它们的应用范围很广，能覆盖0到18GHz甚至更高的频率。

所有类型的射频连接器都有一个公头和一个母头。公头通常叫插头，母头叫插座。中心插针和带锁定机构的外部接地部分，让它能实现牢固又可靠的连接。

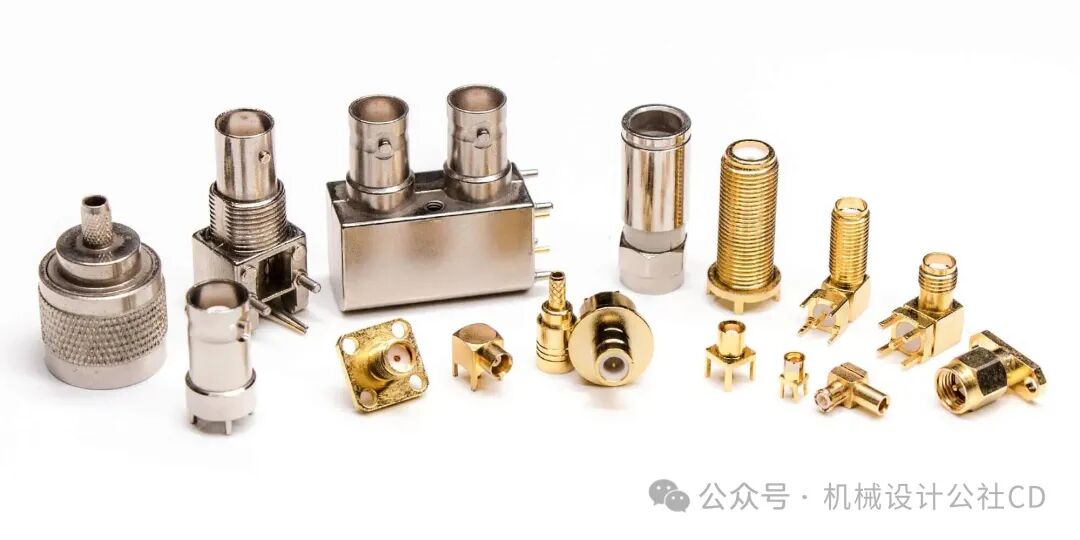

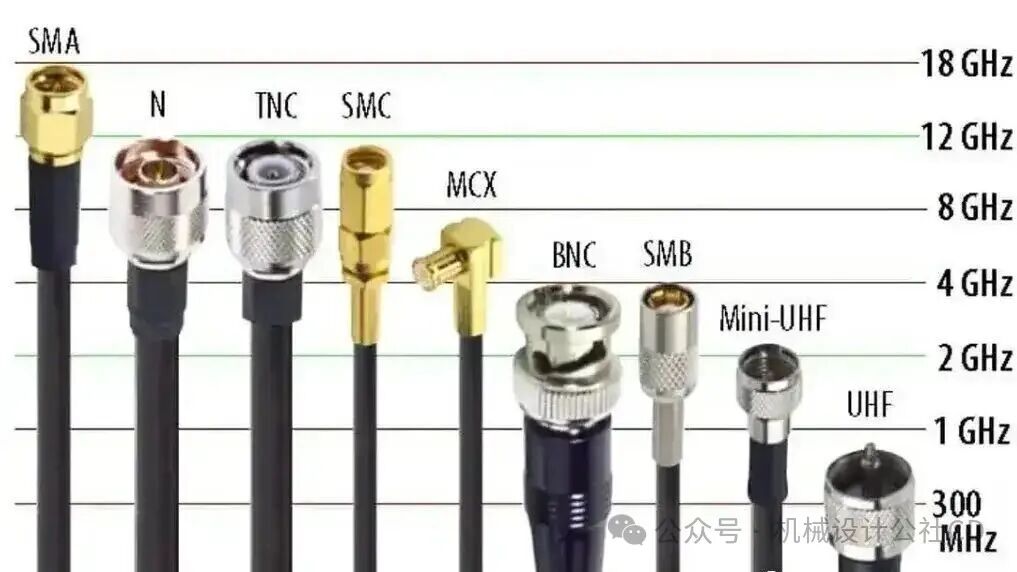

选择射频连接器要根据具体规格来，比如每种连接器的频率范围、性能、尺寸和形状。下面是最常用的射频连接器：

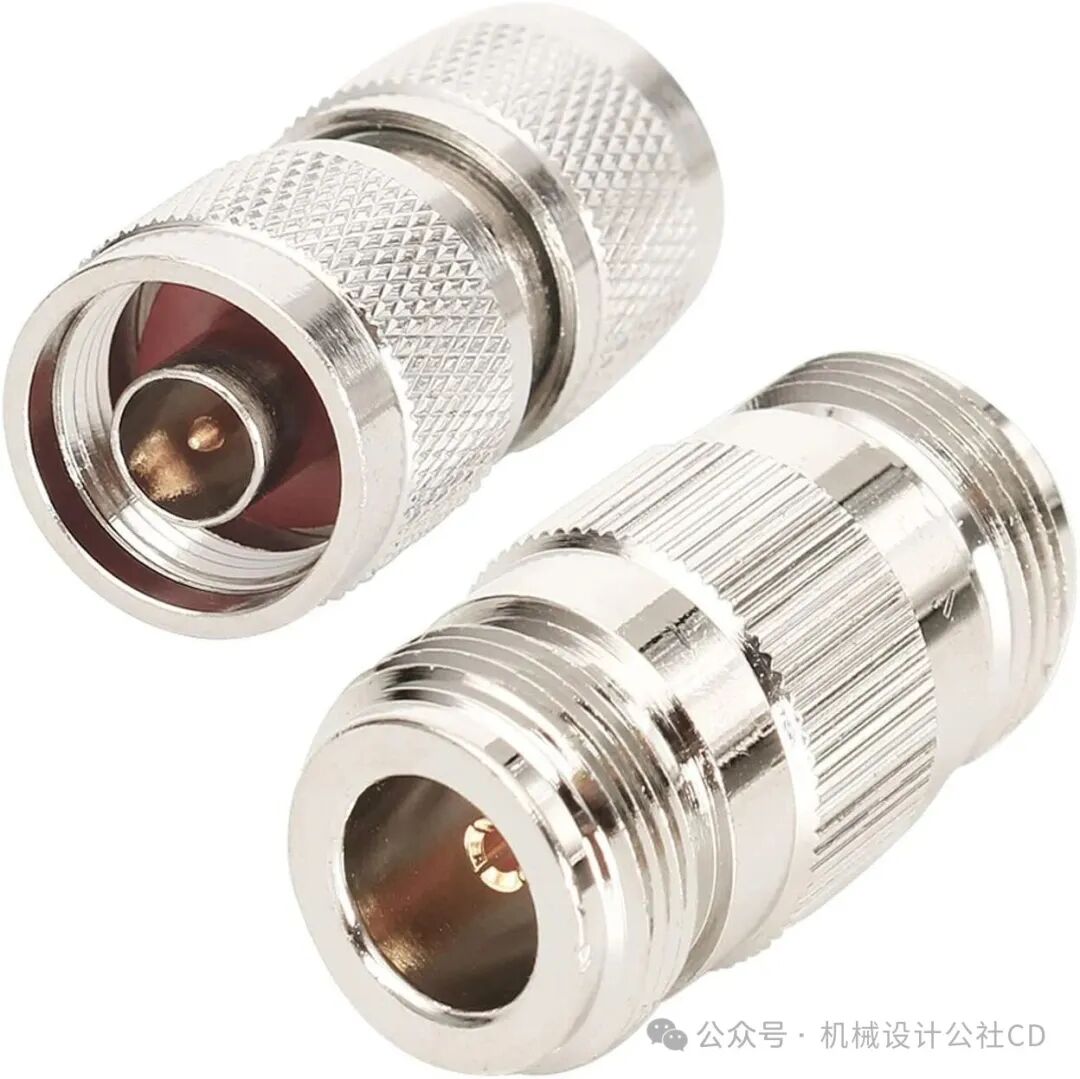

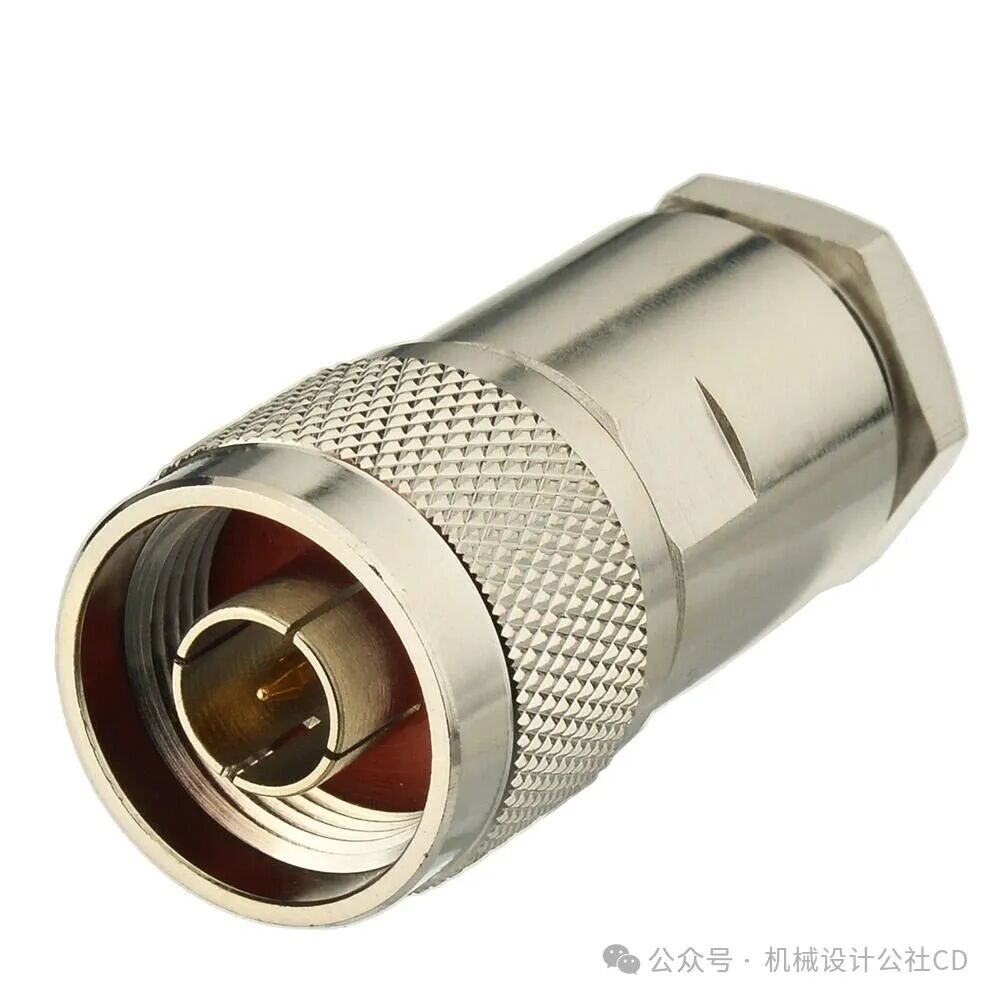

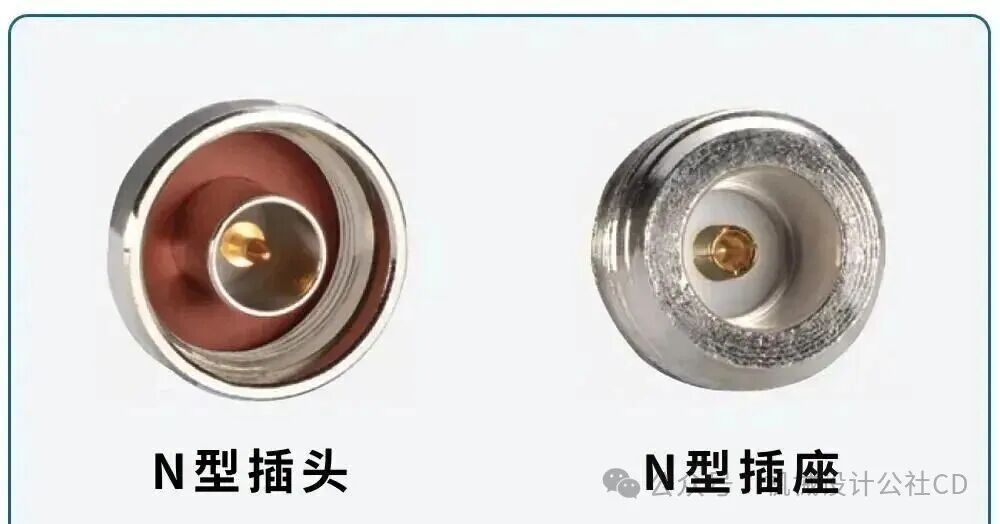

1、N 型连接器

N 型连接器 Type N connector，为螺纹连接，可旋转锁定。它是第一批能够用于传输微波频率信号的连接器之一，并于 20 世纪 40 年代由贝尔实验室的 Paul Neill 发明，并以 Neill 的首字母命名。N 型接头支持的信号频率范围为 0 到 11GHz，增强类型可以达到 18GHz。特性阻抗有 2 种，50 欧姆广泛用于移动通信、无线数据、寻呼系统等与 75 欧姆主要用于有线电视系统。

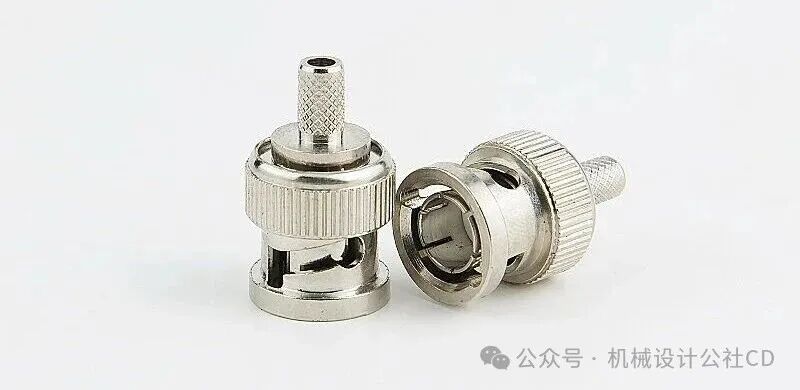

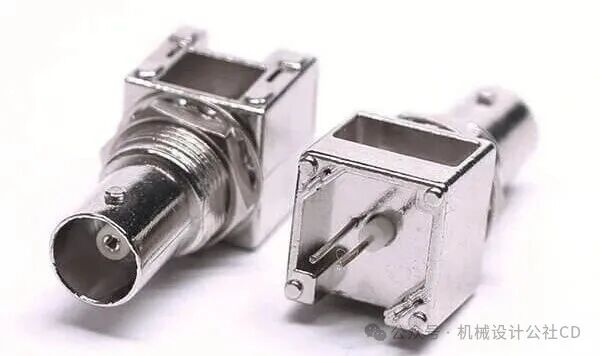

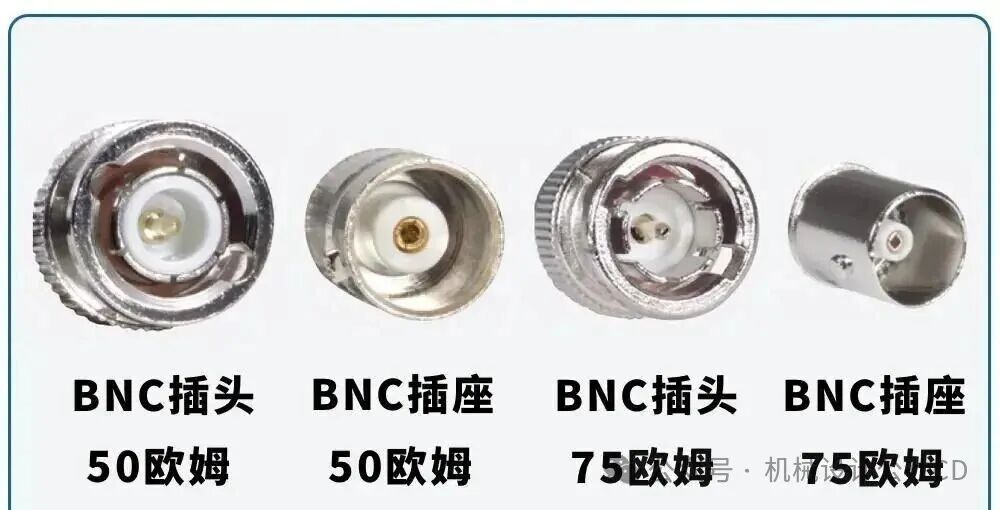

2、BNC 连接器

BNC 连接器也是经常看到的射频连接器之一，是一种小型的可以实现快速连接的卡口式连接器，BNC 的全称是 Bayonet Nut Connector 卡扣配合型连接器，这个名称形象地描述了这种接头外形，最初 BNC 的含义 Bayonet Neill–Concelman 其实是来自于 2 位发明者，Paul Neill 与 Carl Concelman 的姓的首字母，Paul Neill 同时也是 N 型连接器的发明者。BNC 连接器广泛用于无线通信系统、电视、测试设备、其他射频电子设备中，早期的计算机网络也曾使用 BNC 连接器。BNC 接头支持的信号频率范围为 0 到 4GHz。特性阻抗有 2 种：50 欧姆与 75 欧姆。

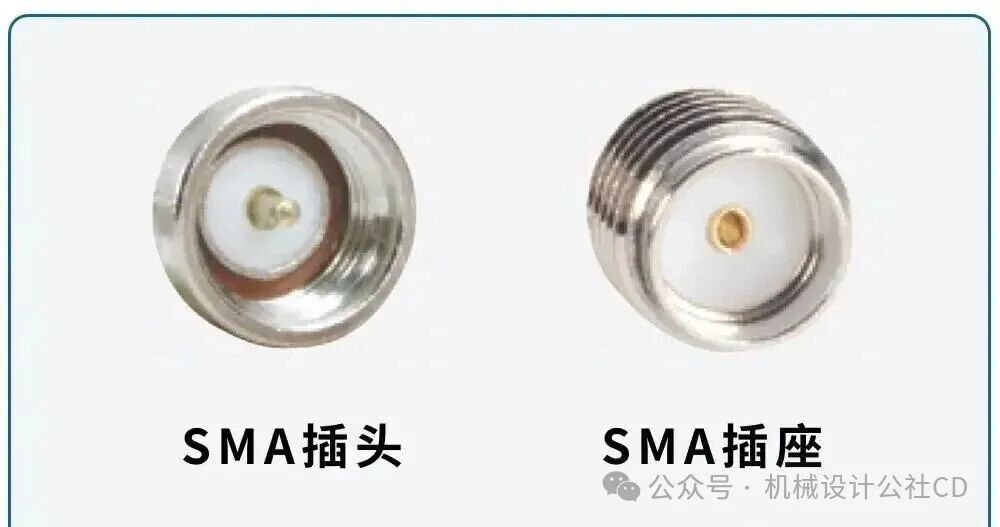

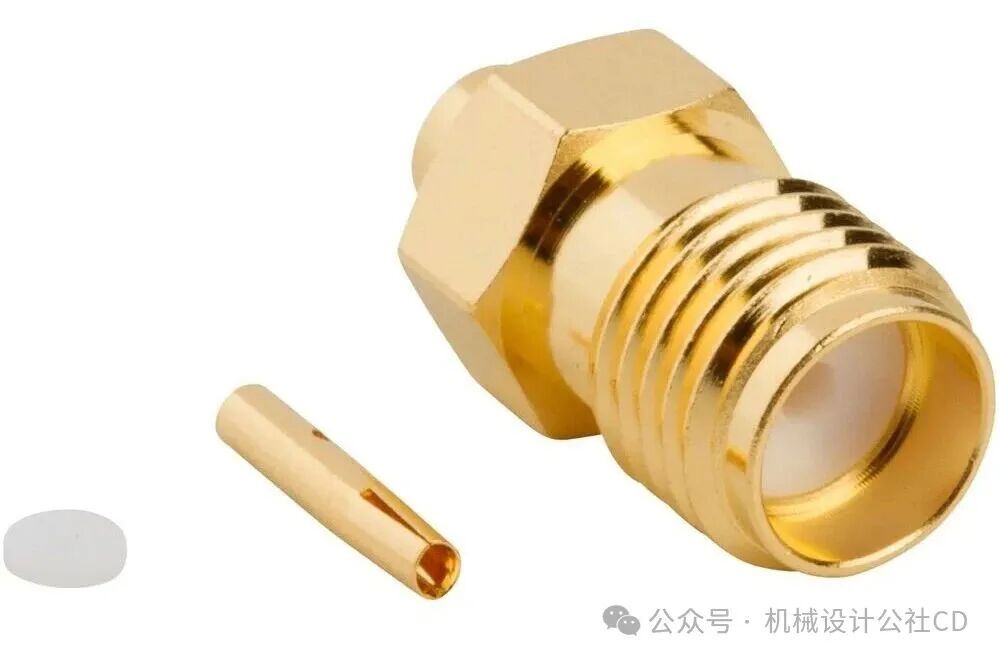

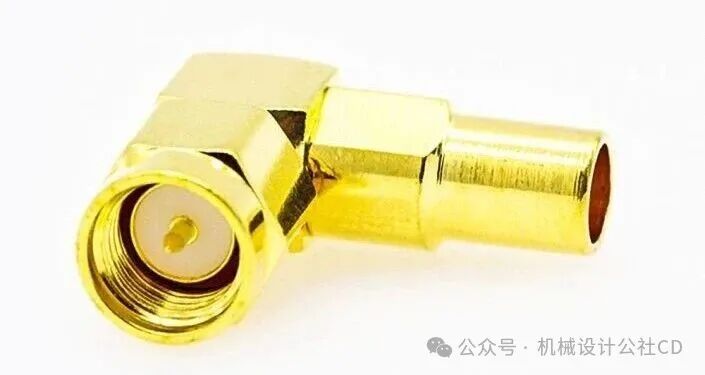

3、SMA 连接器

SMA 连接器是一种应用广泛的小型螺纹连接的同轴连接器，它具有频带宽、性能优、高可靠、寿命长的特点。SMA 连接器适用于微波设备和数字通信系统的射频回路中连接射频电缆或微带线，在无线设备上常用于单板上的 GPS 时钟接口及基站射频模块的测试口。SMA 的全称是 SubMiniature version A，于 20 世纪 60 年代被发明。SMA 接头支持的信号频率范围从直流到 18GHz，部分类型可以最高支持到 26.5GHz。特性阻抗是 50 欧姆。

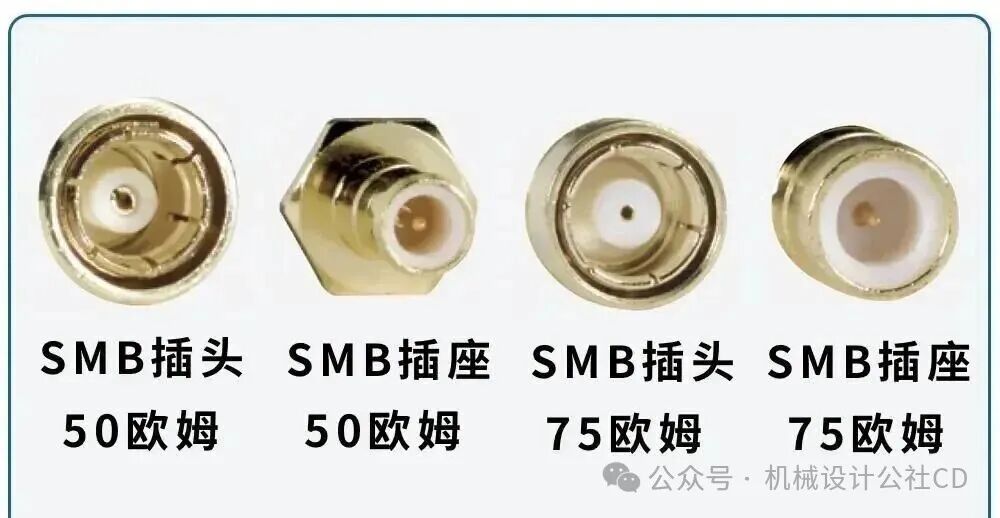

4、SMB 连接器

SMB 的全称是 SubMiniature version B，是一种小型的推入锁紧式射频同轴连接器，具有体积小、重量轻、使用方便、电性能优良等特点，适用于无线电设备和电子仪器的高频回路中连接同轴电缆用。在无线设备上常用于基站侧 E1 传输电缆连接基站 DDF 小传输盒使用。SMB 连接器发明于 20 世纪 60 年代，尺寸比 SMA 连接器更小。特性阻抗有 2 种：50 欧姆与 75 欧姆。在直流到 4GHz 频率范围内拥有优秀的电气特性。SSMB 是迷你版本的 SMB 连接器，可以支持到 12.4GHz。

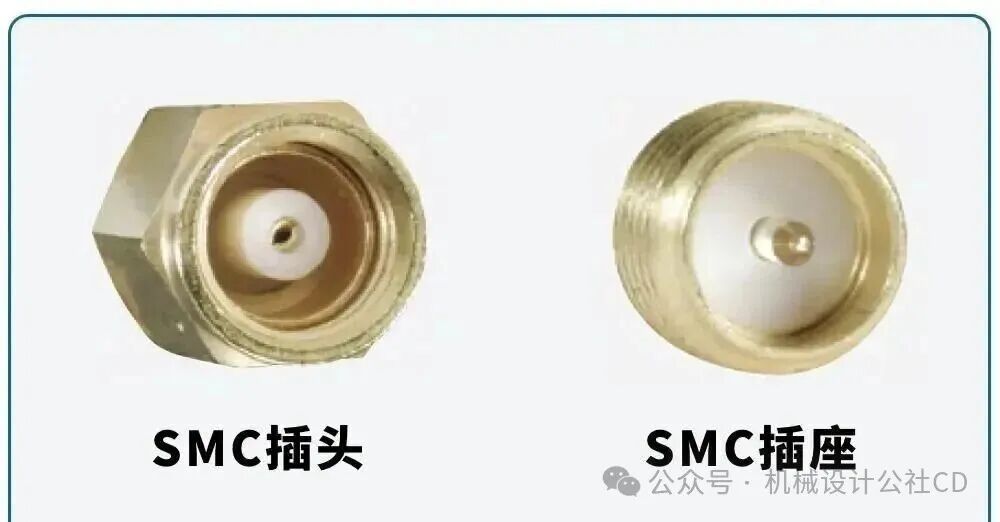

5、SMC 连接器

SMC 的全称是 SubMiniature version C，也是 1960 年代发明的射频同轴连接器。它采用 #10-32UNF 螺纹接口，在直流到 10GHz 范围内可以提供优秀的电气性能。SMC 公头有外部螺纹，SMC 母头上有配套螺母。特性阻抗有 2 种：50 欧姆与 75 欧姆，它为小型同轴线缆及对于尺寸非常在意的印刷电路板提供了互联方式。

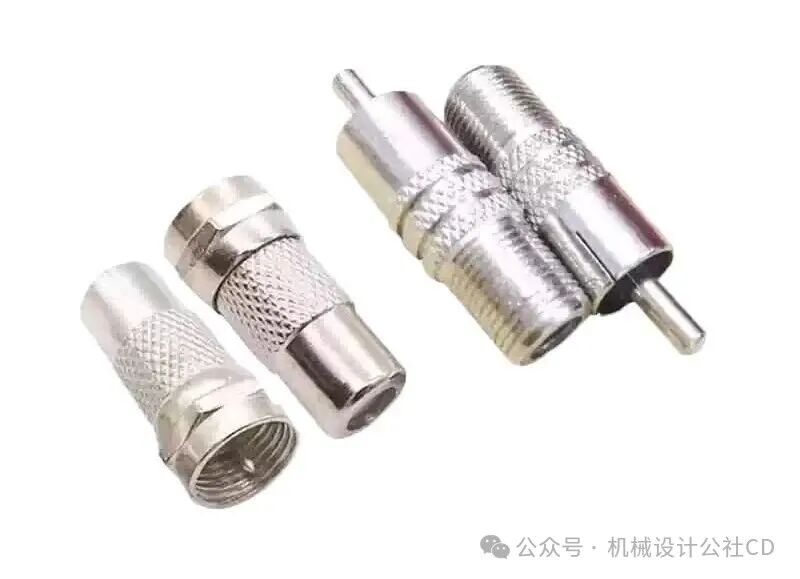

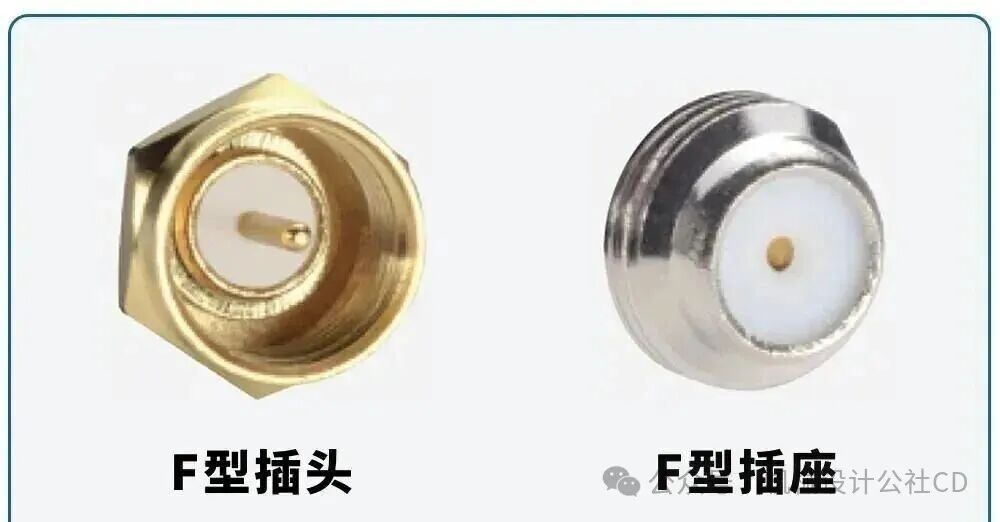

6、F 型连接器

F 型接头是大家日常生活中都会见到的射频连接器，广泛适用于有线电视、卫星电视、有线电视调制解调器与电视机的连接等领域。它可以用有阻抗匹配要求的场合，也可以用于非匹配的地方，其特点是螺纹连接、插合方便、性能稳定。F 型接头是由 Eric Winston 于 1950 年代早期发明的，在 1970 年代的美国已经成为寻常可见的 VHF 电视天线的连接接头。F 型接头价格非常低廉，特性阻抗是 75 欧姆，最高频率一般可以支持到 1GHz 或 2.4GHz。

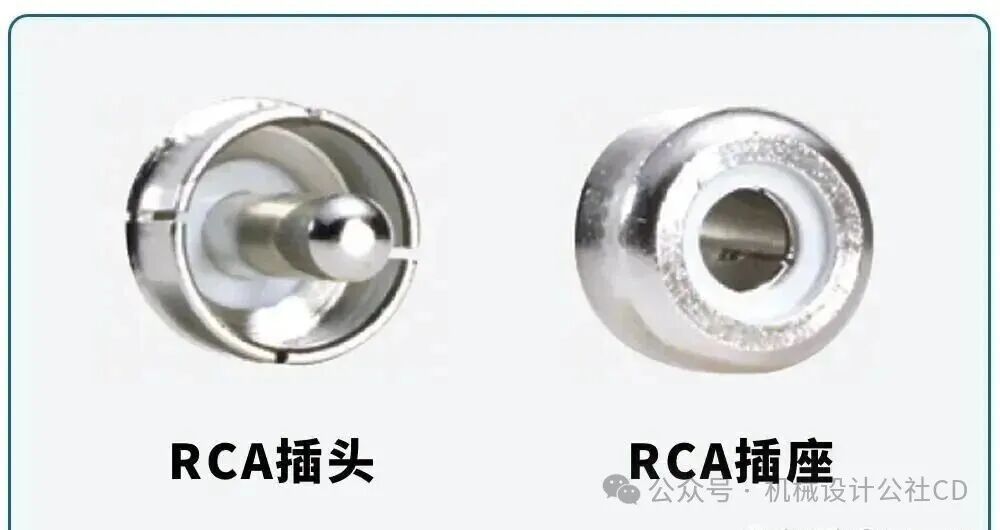

7、RCA 连接器

RCA 是 Radio Corporation of American 的缩写，因为 RCA 接头由这家公司在 1940 年代发明的。RCA 俗称莲花插座，又叫 AV 端子、AV 接口，几乎所有的电视机、影碟机类产品都有这个接口。它并不是专门为哪一种接口设计，既可以用在音频，又可以用在普通的视频信号。典型承载信号范围在 0-100MHz。

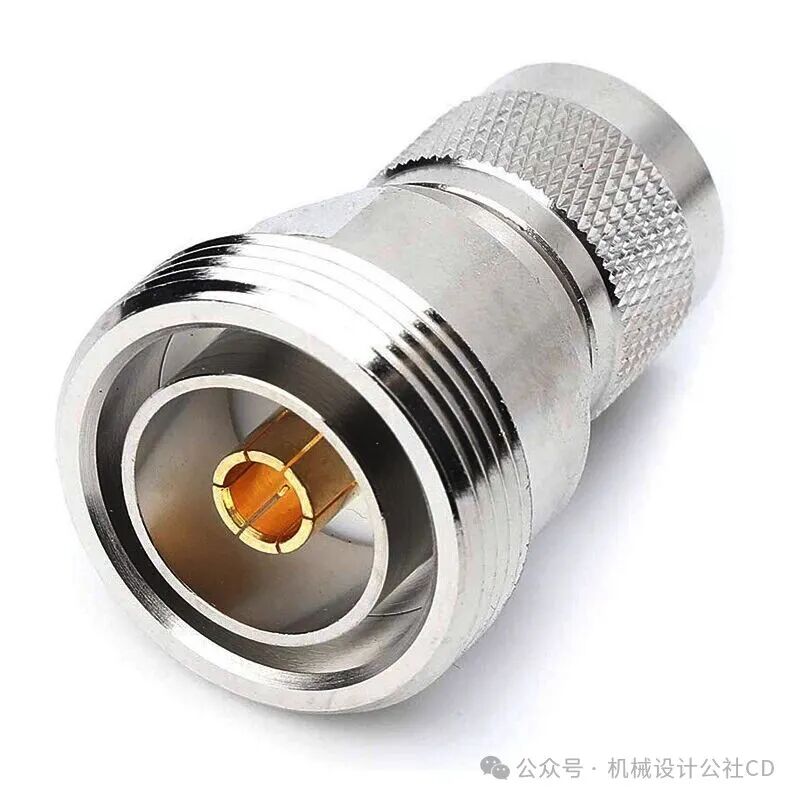

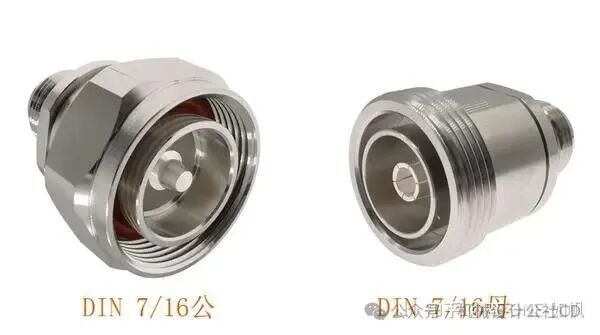

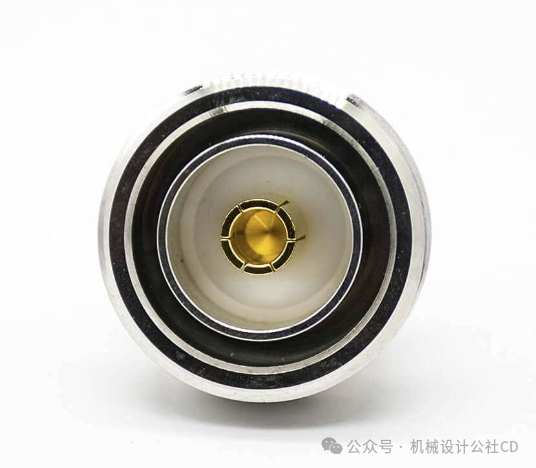

8、7/16 DIN 连接器

DIN 型也叫 7/16 或 L29 系列同轴连接器是一种较大型 50 欧姆阻抗的螺纹连接器，具有坚固稳定、低损耗、工作电压高等特点，且大部分具有防水结构，可用于户外作为中、高能量传输的连接器，广泛用于微波传输和移动通信系统中。常用于基站天馈线接头，天线接头等。DIN 是德国标准化学会的缩写，是其制定的一系列的连接器标准。DIN 接头和 N 型接头非常相似，DIN 头直径大，约是 N 头直径的 2 倍。

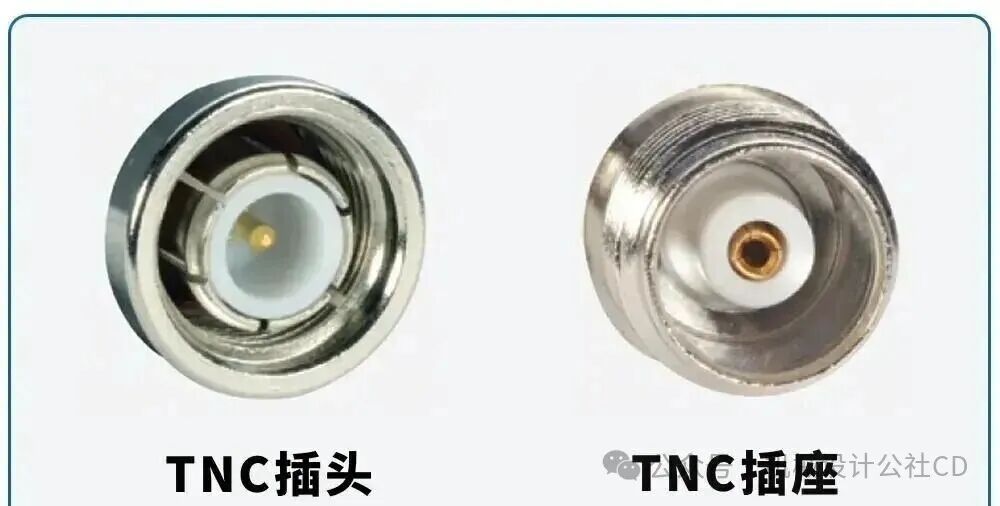

9、TNC 连接器

TNC 是 Threaded Neill–Concelman 的缩写，是不是看到 Neill–Concelman 有些眼熟，对了，TNC 的 NC 与 BNC 的 NC 是一样的，也就是说拥有相同的发明人。TNC 连接器是 BNC 连接器的一个变种，采用了螺纹连接方式。特性阻抗是 50 欧姆，最佳工作频率范围是 0-11GHz。在微波频段，TNC 接头比 BNC 接头性能更好。它具有抗振性强、可靠性高、机械和电气性能优良等特点，广泛地应用于无线电设备和电子仪器中连接射频同轴电缆

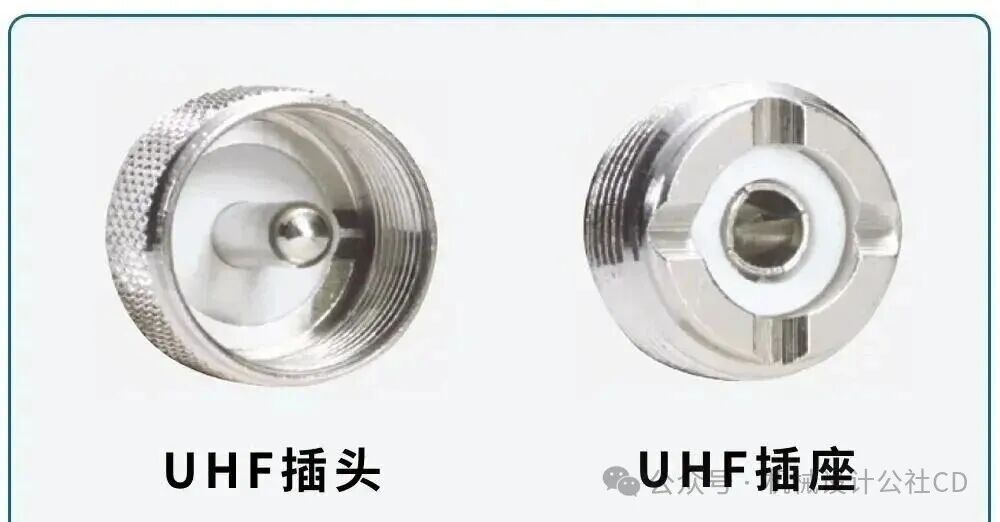

10、UHF 连接器

这种接头拥有相当长的历史，在二战之前的时期该种接头便已经开始应用。其另一个名字 “UHF 连接器” 来源于当时对 UHF 的定义高于 30MHz 的频率即为 UHF 频率范围。而现在对这种连接器的测试表明其特性主要适合 100MHz 左右及以下的频率使用，也就是现在通常所指的 VHF 频段。

这种连接器的最显著特点是插头中间的一根较粗的中心导体约 4mm 粗。而连接和固定则采用接头上的内螺纹与插座上的外螺纹相互咬合的方式。这种插头并没有防水能力，所以在室外架设时应特别小心对雨水等自然条件的影响。

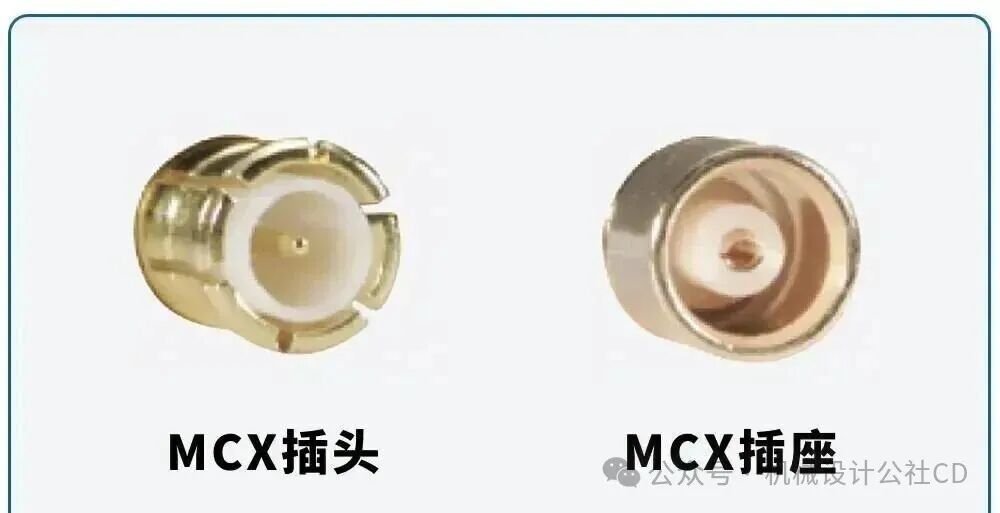

11、MCX 连接器

MCX 连接器发明于 1980 年代，它与 SMB 连接器拥有相同的内部触点及绝缘子尺寸，但比 SMB 的体积要小 30%。MCX 的全称是 Mirco Coaxial。相关标准在欧洲 CECC22220 规定。由于 MCX 连接器采用的是推入式连接方式，这就使得连接器的连接与分离非常迅速，缩短了连接器的安装时间。MCX 连接器在频率达到 6GHz 时仍然具有良好的电性能，还可以适配包括半刚电缆和软电缆等多种电缆，连接可靠，寿命长。

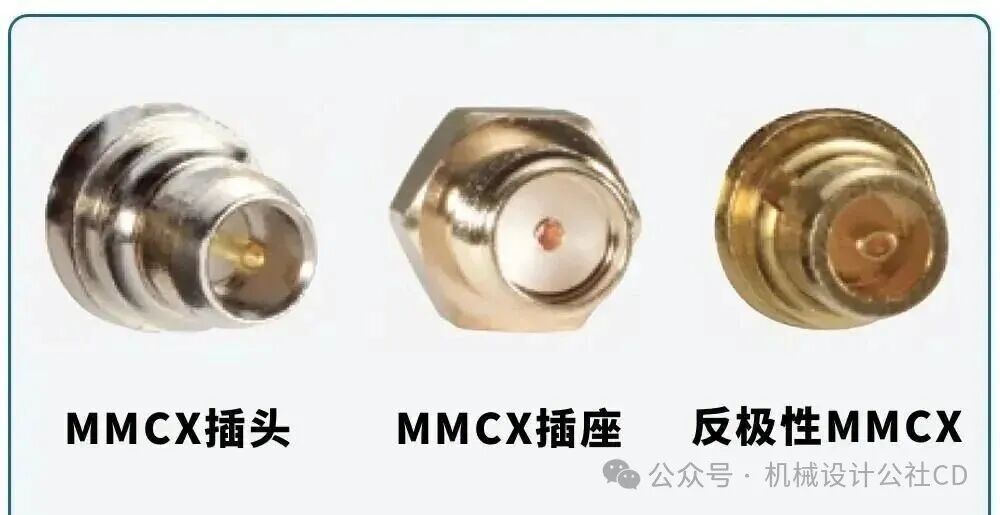

MMCX是一种新型推入式连接器，也是目前应用中最小的一种连接器。

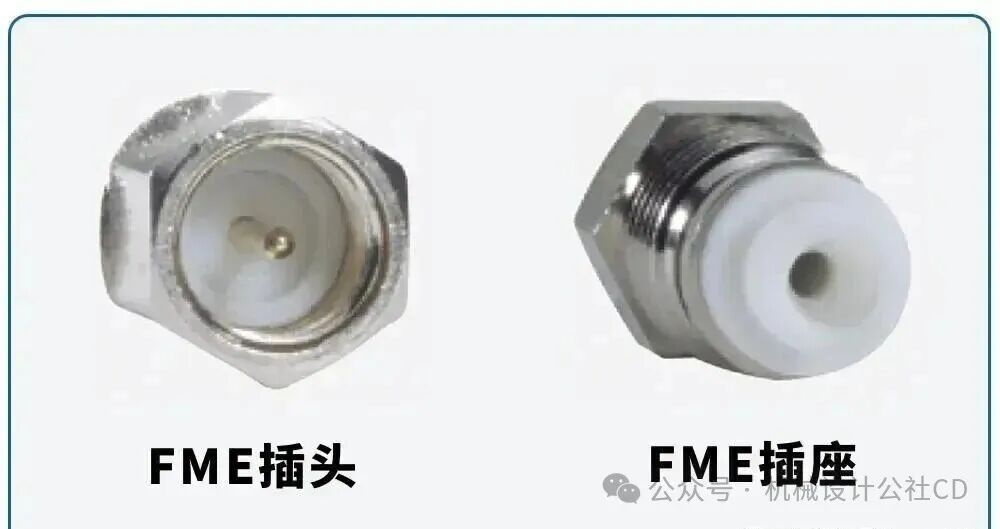

12、FME 连接器

同样也是紧凑小型的同轴接口，常用于车载设备中，因为线缆插座结构也很小，安装非常简单，也不占用太多空间，并且可以方便转成其他类型的连接器

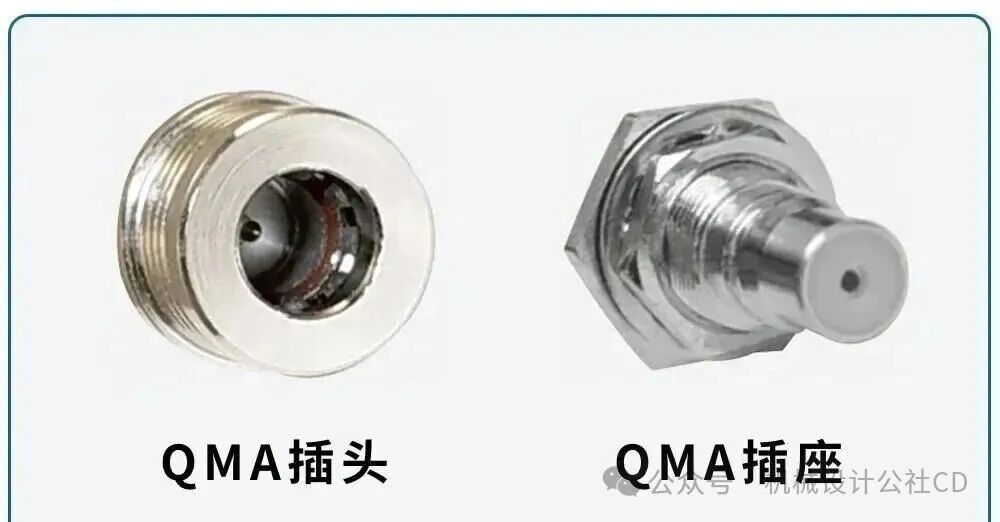

13、QMA 连接器

QMA和QN连接器均为快插连接器，主要有两个优点：一是可以快速连接，连接一对QMA连接器的时间，远远低于连接SMA连接器的时间；二是快插连接器适用于狭小空间连接。

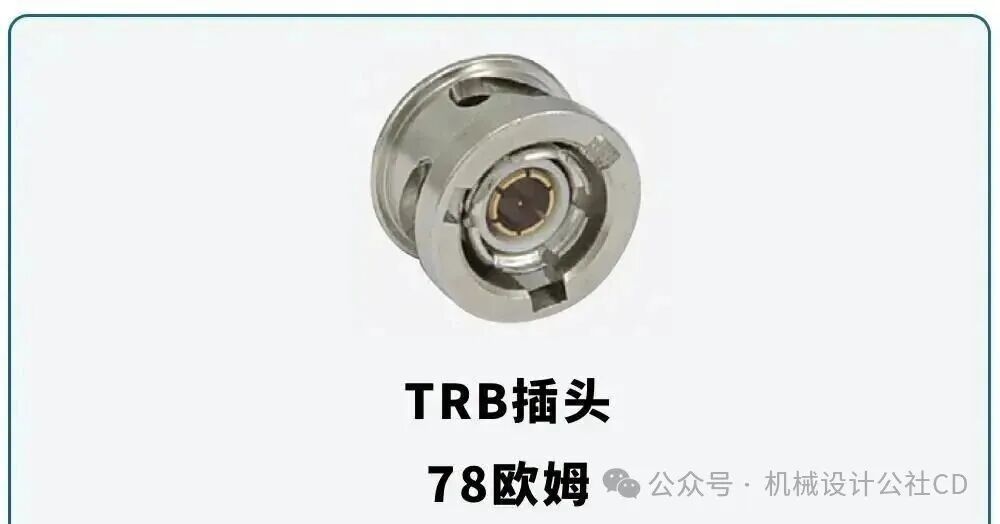

14、TRB 连接器

这一系列的接口具有快速插拔，电气性能稳定的特点，可用于更高屏蔽性能的数据传输场合。

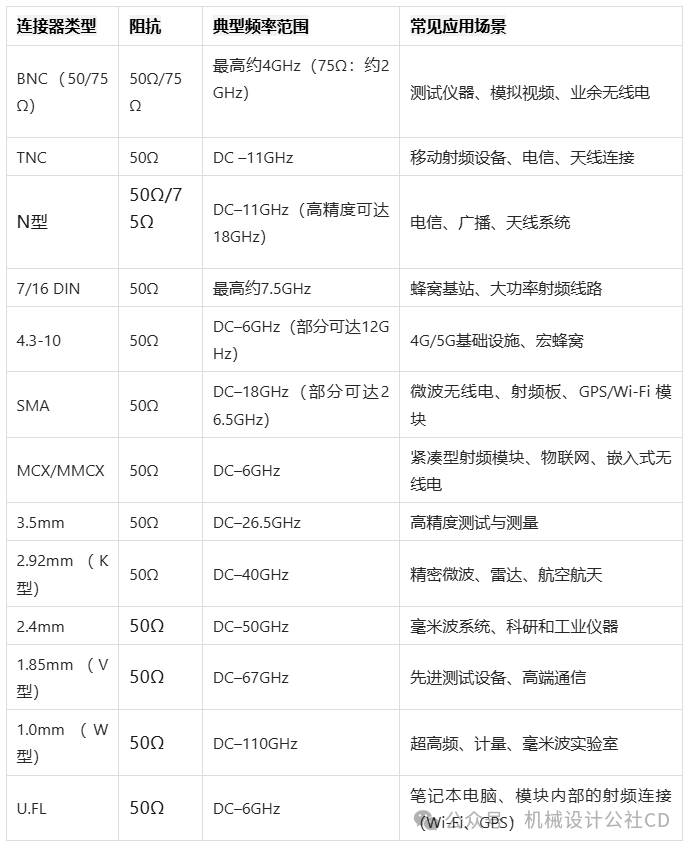

下面附上各种接口的特点和使用场景，供大家参考：

注：

1. DIN7-16可以兼容L29连接器。
2. 3.5mm和2.92mm可以和SMA无损伤连接
3. 3.5mm和2.92mm是以外导体内径为单位的。
4. 英制的N和公制的L16不能混用
5. 英制的BNC和公制的Q9也不能混用。
