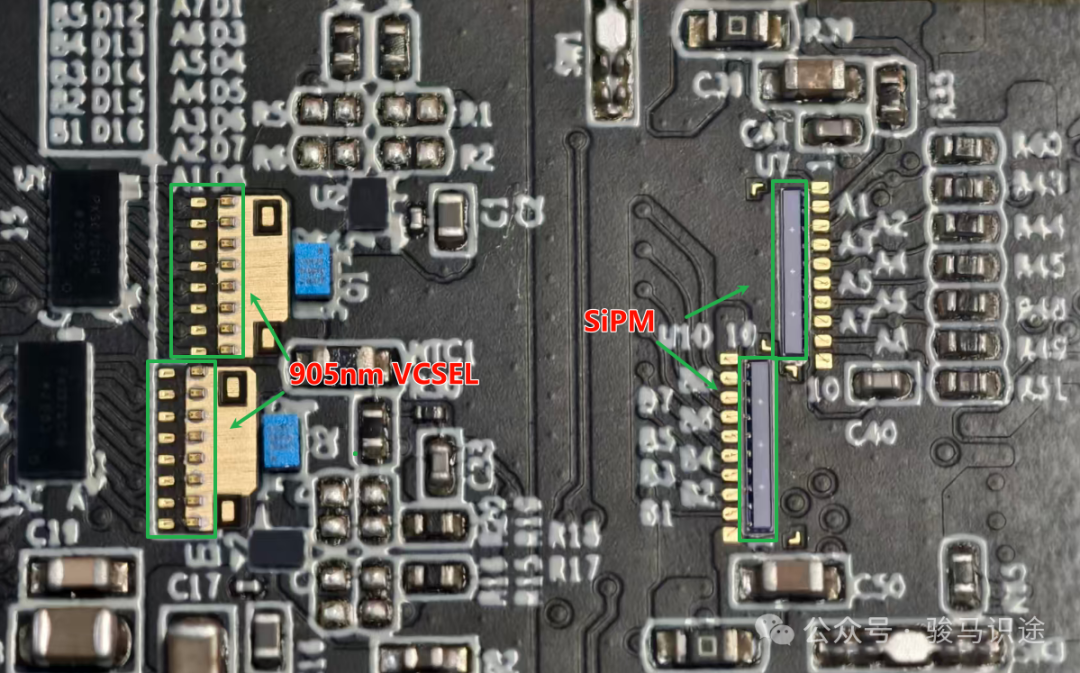

单光子探测王者SiPM深度解析：激光雷达核心接收器件全维度拆解

核心定义：

SiPM = SPAD 微单元（microcell）阵列 + 淬灭电阻 + 求和读出电路——三者在同一片 CMOS/SiGe 工艺硅片上集成。

一句话理解：

把 100 颗、1000 颗 SPAD 像"马赛克"一样集成在同一颗芯片上，每颗   SPAD 独立工作，共同输出一个模拟电流。

其工作流程分为3大核心步骤：

1. 光电转换（信号源头）

905nm/940nm激光回波光子入射硅衬底，通过光电效应产生电子-空穴对，将光信号转化为微弱电信号，这是光电探测的基础。

2. 盖革雪崩倍增（超高增益核心）

SiPM工作在过击穿电压状态，内部形成超强电场。单个光生电子会触发雪崩电离，瞬间产生海量载流子，器件增益可达10⁵~10⁶，是传统APD的1000倍以上，足以捕捉极远距离的微弱单光子回波。

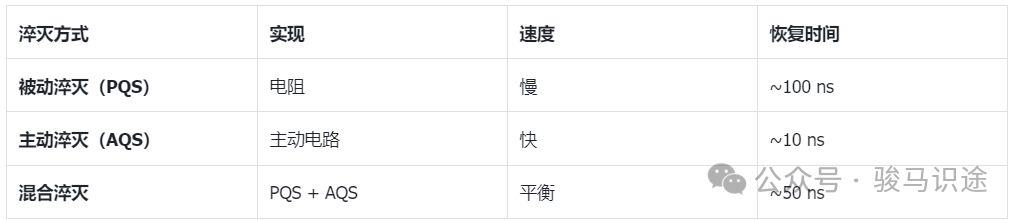

3. 淬灭复位（持续工作保障）

每个像素串联独立淬灭电阻——这是 SiPM 工作必须的元件。雪崩产生大电流时，电阻压降会拉低像素电压，强制终止雪崩，避免器件烧毁。随后电路自动充电复位，准备下一次探测，实现连续工作。

核心优势亮点：所有微像素共用一路输出总线，最终输出模拟脉冲信号幅度与被光子触发的像素数量成正比（注意：SiPM 输出是模拟信号——不是数字脉冲），具备精准光子数分辨能力，电路架构简单，无需复杂数字计数电路，集成难度远低于纯SPAD阵列；多光子同时入射不同像素，信号线性叠加，实现弱光强度量化，这也是 SiPM 区别于单像素 SPAD 的关键特性。

🔍与 APD、SPAD 核心差异

• APD

  线性雪崩模式，电压低于击穿电压，增益有限，适合中近距离、强背景光场景；




• 单体 SPAD

  单像素盖革器件，单光子触发后输出数字脉冲，需搭配 TDC 做时间计数；




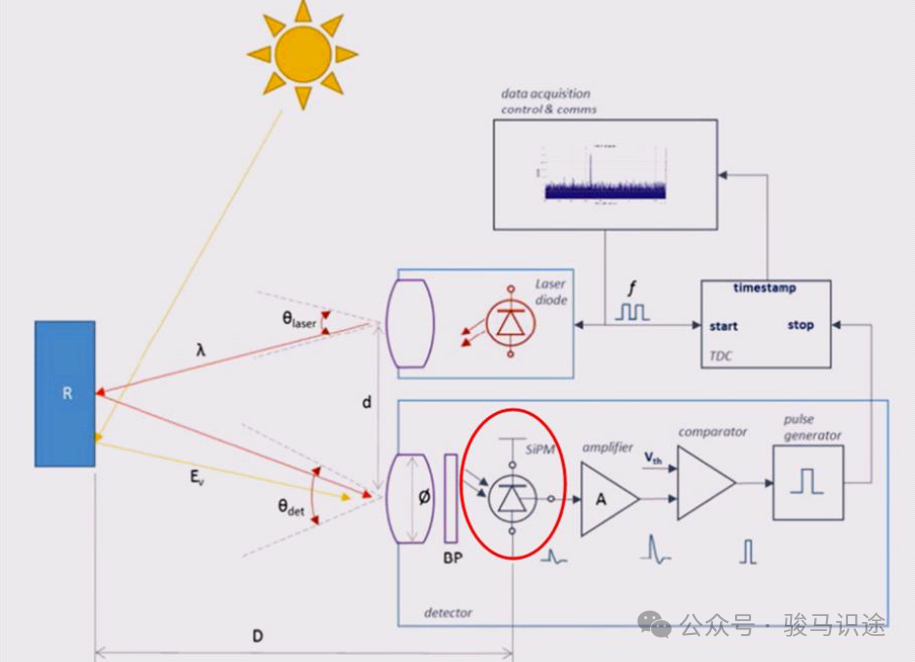

• SiPM

  SPAD 大规模并联阵列，模拟信号汇总输出，无需逐像素数字电路，前端 TIA 放大即可读取，系统电路复杂度更低。






图2 SiPM的等效电路原理图

前面我在《深度解析激光探测器SPAD：单光子级探测的原理与核心性能指标》一文中指出SPAD是“单光子探测器”， 适合"有没有光子"；而SiPM 适合"有多少光子"。前者是单光子识别，后者是光子计数。二者互补适配不同激光探测场景。

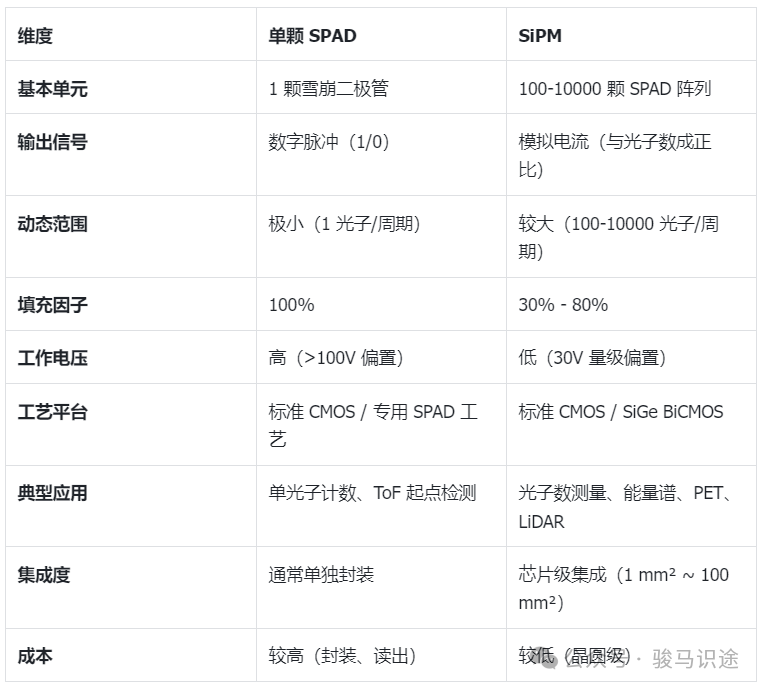

图3 SiPM与SPAD差异对比

SiPM 整体分为芯片晶圆层、封装结构层、外围电路层三级架构，也是决定器件性能的核心关键：

1. 基础单元：微像素（SPAD+淬灭电阻）

像素是SiPM的最小探测单元，主流分为两种工艺：

✅ 外延型电阻：成本低、填充因子高，适合通用场景；

✅ 深沟槽隔离型：像素间串扰极低、噪声更小，是车规激光雷达专用工艺。

2. 核心芯片：阵列晶圆层

由数百至数万个微像素矩阵排布而成，主流感光面积1×1mm~6×6mm，像素尺寸25μm/35μm/50μm。像素尺寸越小，动态范围越大，探测精度越高。数量越多 → 总探测面积越大 → 动态范围越大。

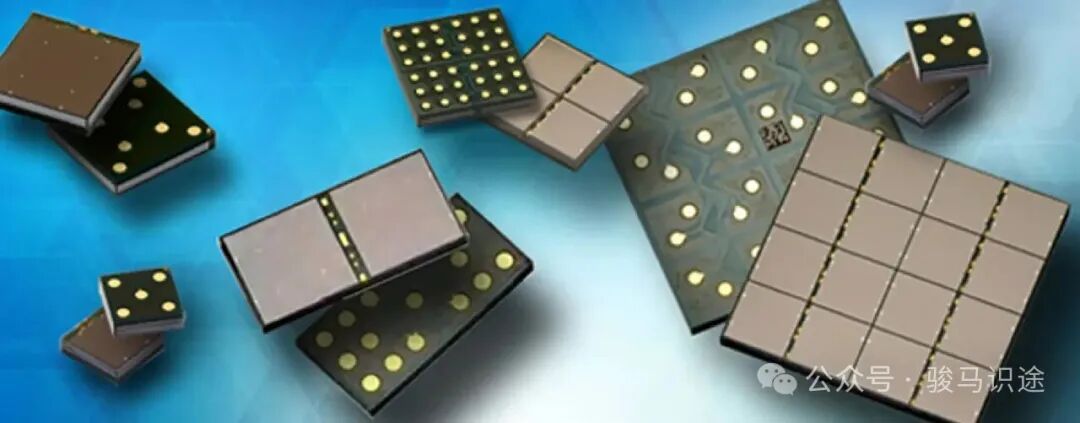

3. 封装与外围电路

支持COB裸片、TO金属、陶瓷多种封装，仅需25~80V低压供电，对比传统PMT光电倍增管上千伏高压，功耗、体积、BOM成本优势极大，搭配TIA跨阻放大器即可完成信号采集。

芯片关键性能指标：

• PDE 光子探测效率：905nm 波段典型 30%~45%。PDE 决定探测距离上限——PDE 越高，LiDAR 看得越远。


• DCR 暗计数率：无光照下误触发频次，决定雷达底噪。DCR 决定弱光探测信噪比——DCR 越低，弱光下看得越清楚。


• 串扰概率、后脉冲概率：直接影响点云信噪比。

  串扰决定空间分辨率——串扰越低，PET 图像越清晰。

  后脉冲决定能量分辨率——后脉冲越低，能量测得越准。




• 温度系数：硅基器件暗计数随温升指数上升，车载方案必须配套温控补偿电路。

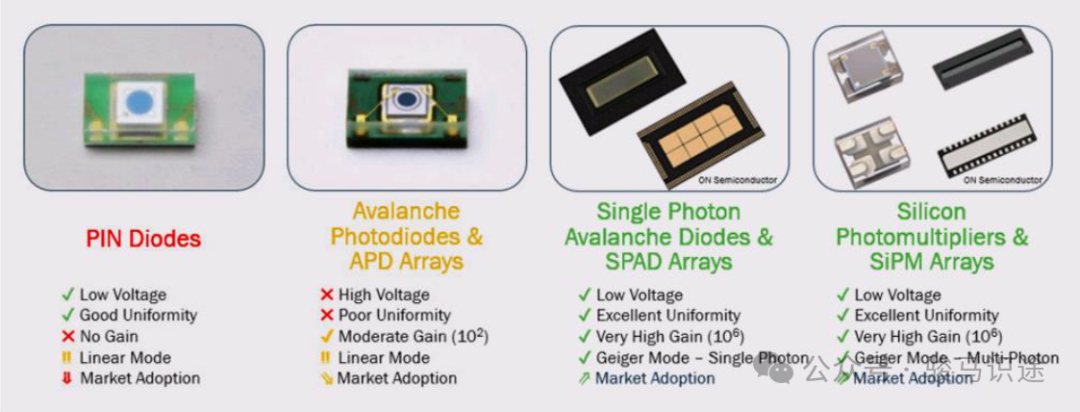

图4 四大探测器形态对比
