半导体光放大器调制‌（SOA）

半导体光放大器调制（Semiconductor Optical Amplifier Modulation，简称SOA调制）是一种依托半导体增益饱和效应来实现光场幅度调控的新型集成调制技术。

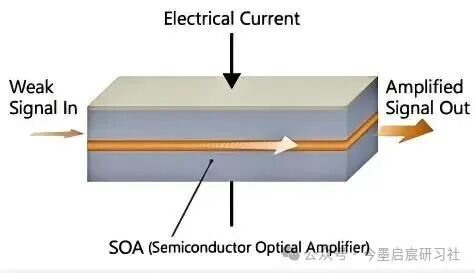

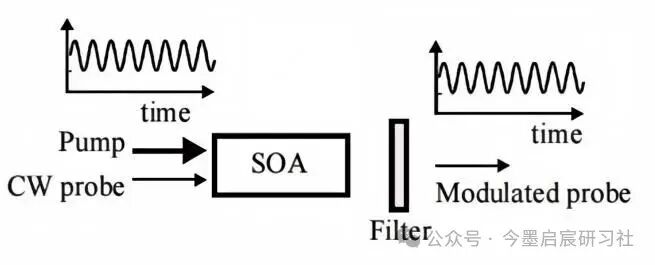

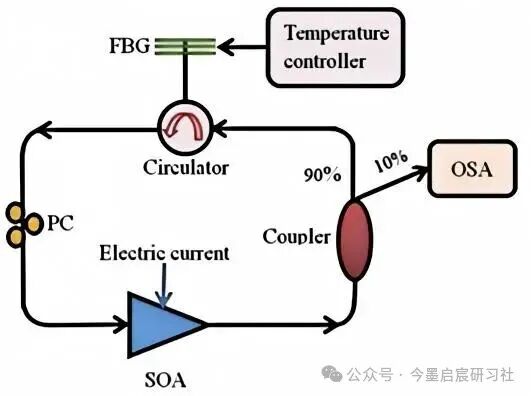

半导体光放大器核心原理是：向SOA有源区注入脉冲驱动电流，以此改变器件的增益系数。当入射激光经过有源区时，会根据增益系数的变化被增益放大或者被增益抑制衰减。通过电信号精准调控增益大小，就能实现对光强的调制。在极端饱和状态下，SOA调制可实现超高消光比，最高可达80dB，这一指标远超AOM（声光调制器）和EAM（电吸收调制器）的常规水平。

SOA具备同时集成光放大与光调制的双重功能。在调制过程中，它能够对弱入射激光进行功率补偿，有效解决了其他调制器存在的插入损耗无法弥补的痛点。凭借这一独特优势，SOA调制被广泛应用于小型化激光雷达、分布式光纤传感、无源光网络（PON）以及中短距光互连等众多领域。

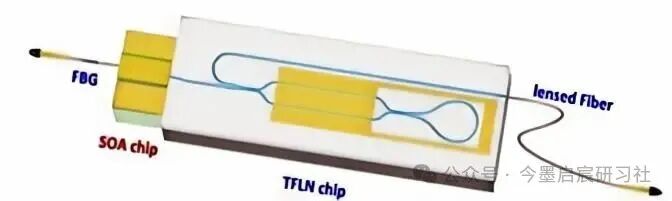

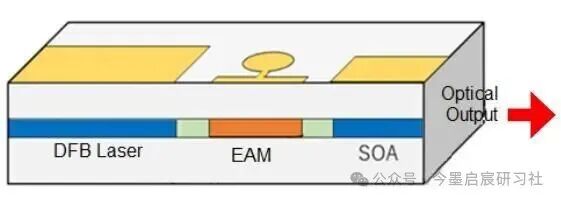

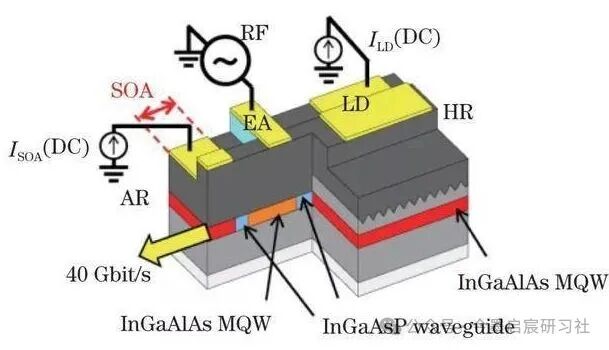

SOA的器件结构与半导体激光器高度同源，它基于InP、InGaAsP多量子阱外延工艺制造而成。这种工艺使得SOA能够与DFB激光器、EAM等器件实现同片集成，从而大大提高了单片光电芯片的集成度。正因如此，SOA调制成为了近些年光电集成领域中高速发展的新型调制方案。根据工作状态的不同，SOA调制可分为增益调制与饱和吸收调制两类。在小注入电流变化的情况下，能够实现增益起伏调制；而当注入大脉冲电流时，器件会进入深度增益饱和状态，入射光会大幅衰减，进而实现超高消光开关调制。

✈半导体光放大器调制的物理原理

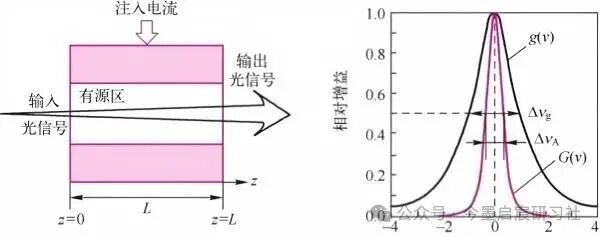

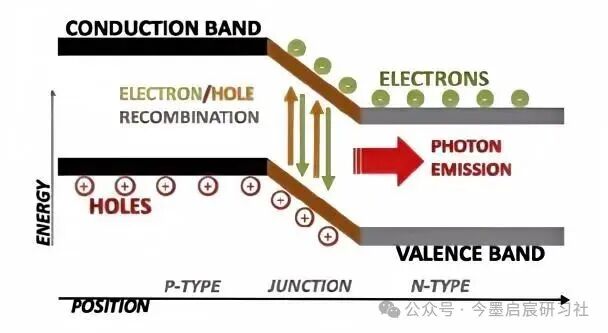

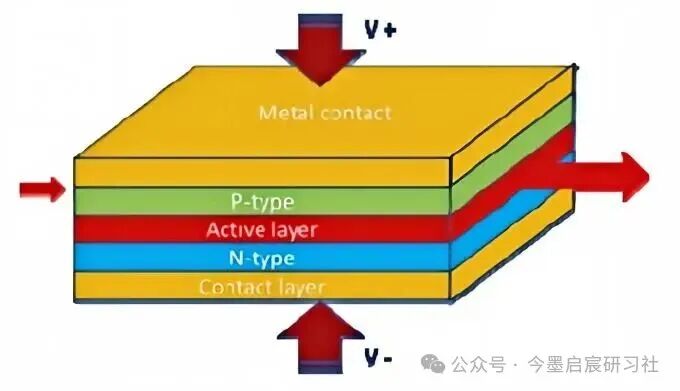

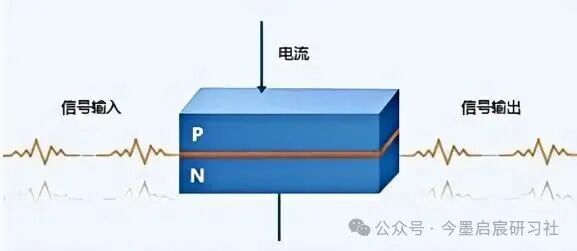

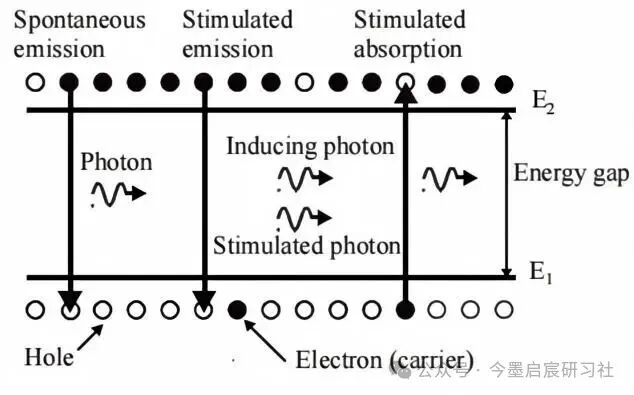

SOA的有源区采用多量子阱半导体结构。在没有注入驱动电流时，有源区内的载流子浓度极低，材料处于吸收态，入射激光会被大量吸收，输出近乎截止。当通入正向驱动电流后，外部电能会将价带中的载流子泵浦至导带，形成粒子数反转。从量子力学的角度来看，价带是半导体中电子能量较低的能带，导带则是电子能量较高的能带。当载流子从价带跃迁到导带后，就会在导带中形成大量的电子，而在价带中留下大量的空穴。这种粒子数反转的状态使得器件能够产生光增益，当入射光经过有源区时，就会被放大输出。通过动态改变驱动电流的大小，载流子浓度会实时发生变化，瞬时增益也会同步改变，透射光强随之变化，从而完成对光强的调制。

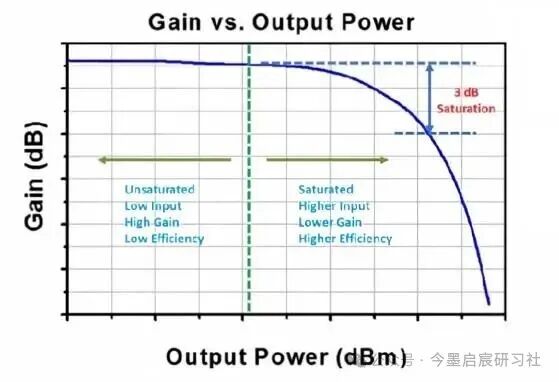

当注入超大脉冲电流后快速关断，载流子会快速耗尽，器件会瞬间从高增益状态切换至深度吸收饱和状态。在这种状态下，入射光束近乎100%被吸收，关断深度极高，能够实现数十dB的超高消光比。这是SOA独有的饱和吸收调制机理，也是其在某些应用场景中具有显著优势的关键所在。

与EAM依靠反向电压吸收调光的方式不同，SOA依靠正向电流调控增益。这种独特的工作方式使得SOA在调制的同时具备光放大能力，能够有效补偿光路损耗。这是其他所有调制器件所不具备的独特优势，也使得SOA在一些对光路损耗较为敏感的应用场景中具有不可替代的地位。

✈半导体光放大器调制的系统组成

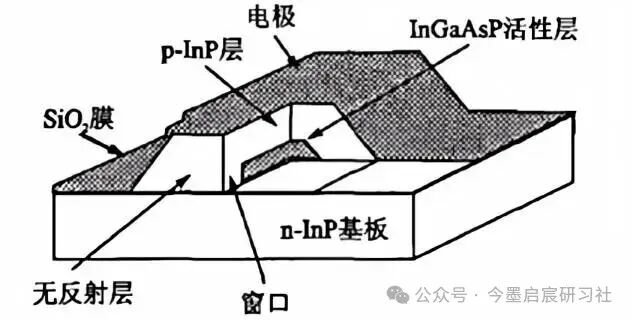

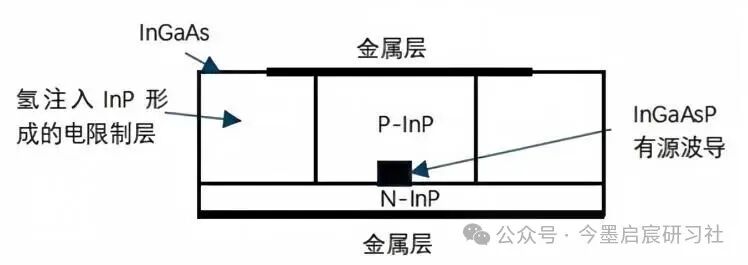

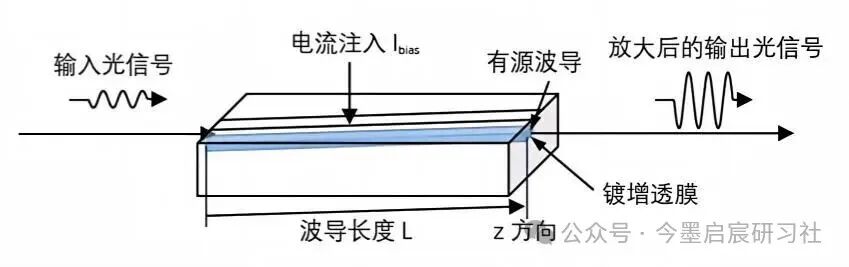

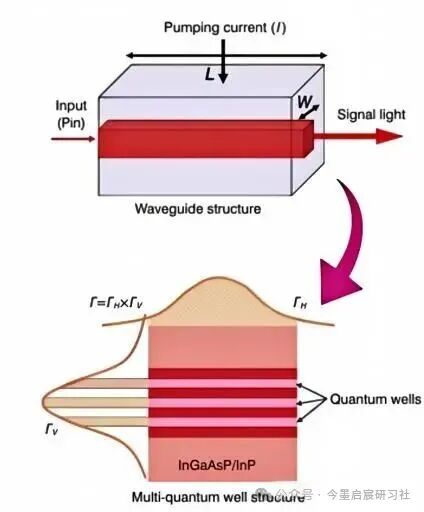

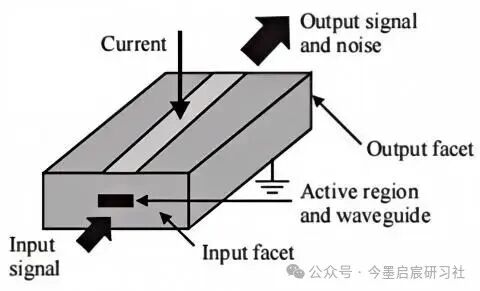

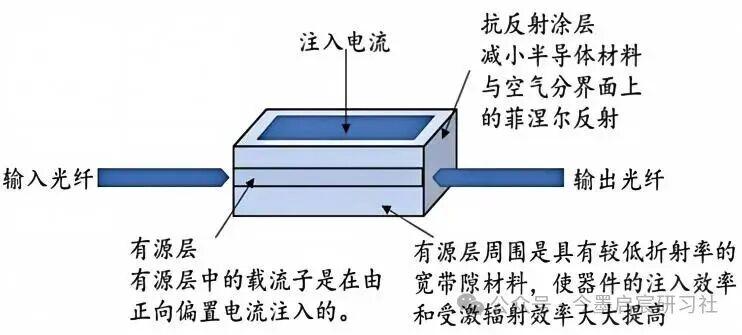

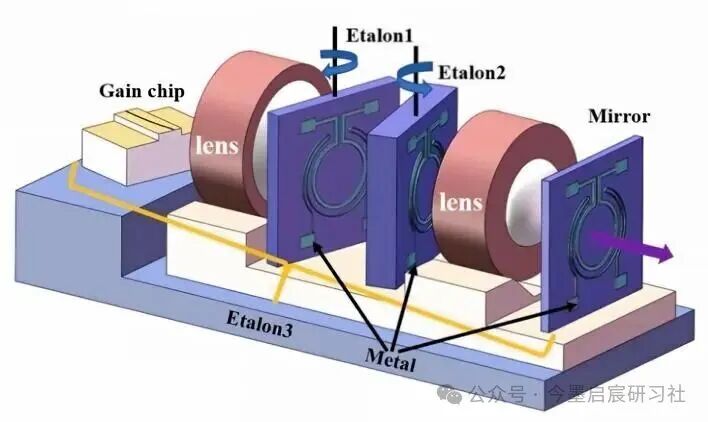

☑多量子阱有源区：作为SOA的增益核心，多量子阱有源区采用InGaAsP/InP材料制成。这种材料具有独特的能带结构，能够实现高效的载流子跃迁和光增益。多量子阱结构由多个势阱和势垒交替组成，势阱中的载流子被限制在一个狭小的空间内，从而增强了载流子之间的相互作用，提高了光增益的效率。

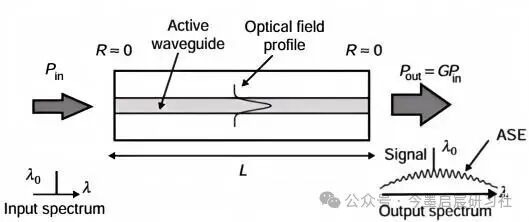

☑端面抗反镀膜：在SOA的两端面镀上抗反镀膜，能够有效减少端面反射，避免自激激光振荡的发生。自激激光振荡会导致SOA的输出光强不稳定，影响调制效果。通过端面抗反镀膜，可以将端面反射降低到极低的水平，保证SOA能够稳定工作。

☑电极结构：电极结构用于实现正向电流的注入。通过电极将外部电流引入到SOA的有源区，从而改变载流子浓度，实现对光增益的调控。电极的设计和制造工艺对SOA的性能有着重要影响，良好的电极结构能够保证电流的均匀注入，提高SOA的调制效率。

☑耦合波导：耦合波导用于实现入射光和出光与光纤的高效耦合。它能够将入射光准确地引入到SOA的有源区，同时将经过调制和放大后的光高效地输出到光纤中。耦合波导的设计需要考虑到光的传输特性和耦合效率，以保证SOA能够与光纤系统实现良好的对接。

☑恒温封装壳体：半导体增益受温度影响较大，温度的变化会导致载流子浓度和增益系数发生变化，从而影响SOA的调制性能。为了保证SOA能够在高精度要求的应用场景中稳定工作，精密产品通常配备恒温封装壳体。通过精确控制温度，可以将SOA的工作温度稳定在一个较小的范围内，减少温度变化对其性能的影响。

✈半导体光放大器调制的关键参数

☑工作波段：SOA的工作波段主要包括1310/1550nm通信波段和850nm近红外波段。不同的工作波段适用于不同的应用场景。1310nm和1550nm波段是光纤通信中的常用波段，在长距离光纤传输中具有较低的损耗，因此被广泛应用于PON无源光网络和长距离光通信系统中。850nm近红外波段则常用于短距高速光互连和芯片间光通信等场景。

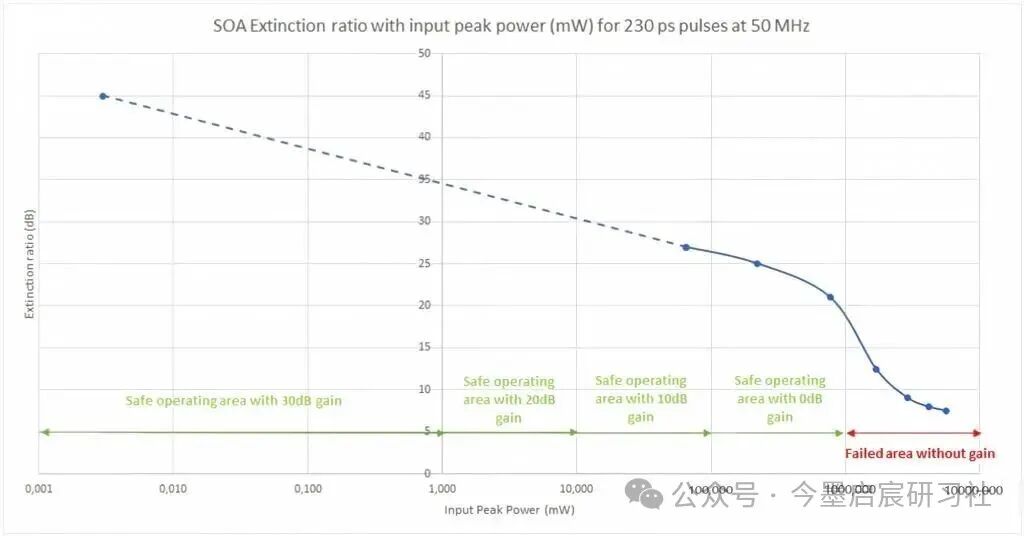

☑饱和消光比：饱和消光比是衡量SOA调制性能的重要指标之一。在深度饱和状态下，SOA的饱和消光比最高可达80dB，而在常规调制状态下，其饱和消光比通常在15-30dB之间。较高的饱和消光比意味着SOA能够实现更彻底的光开关，有效提高信号的质量和抗干扰能力。在一些对信号质量要求较高的应用场景，如激光雷达和高速光通信中，高饱和消光比的SOA调制具有显著的优势。

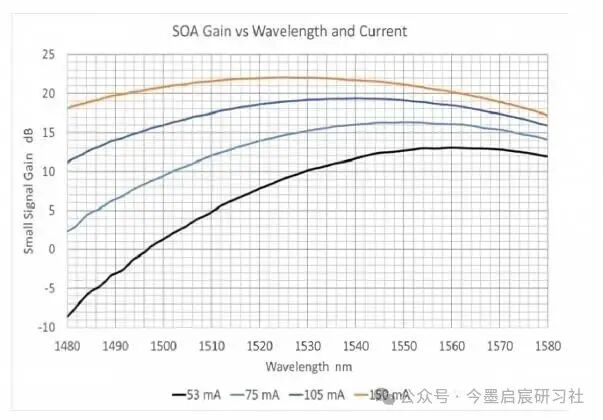

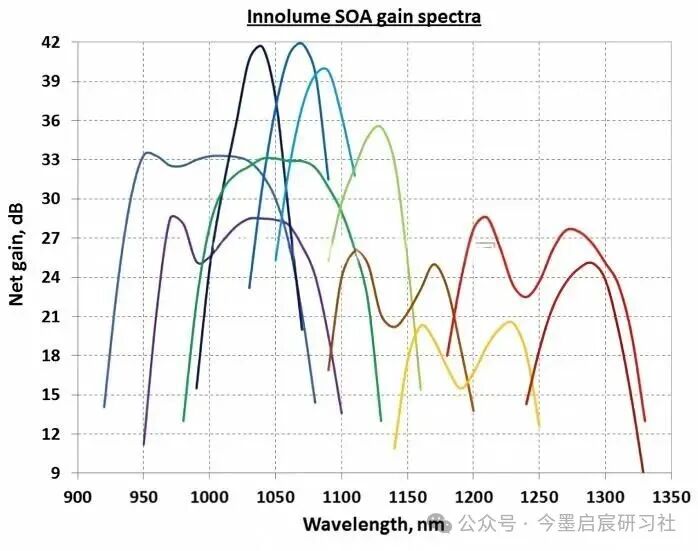

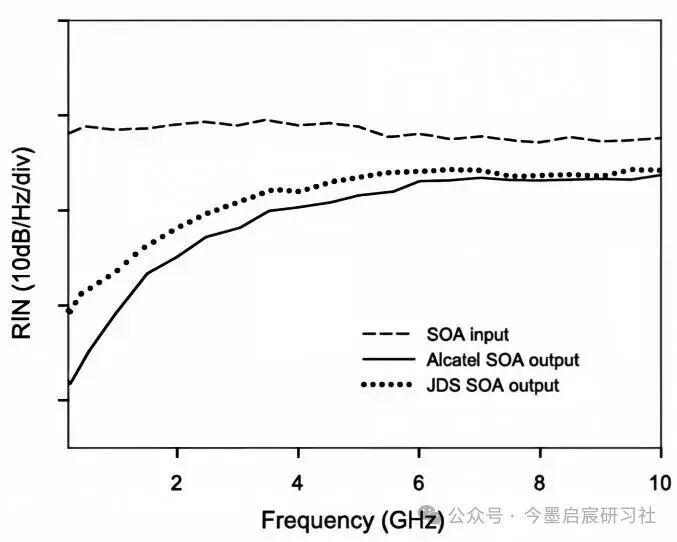

☑小信号增益：SOA的小信号增益通常在10-30dB之间。小信号增益表示SOA对弱入射光的放大能力。在实际应用中，小信号增益可以补偿系统中的插入损耗，提高光信号的传输距离和质量。例如，在长距离光纤通信系统中，通过SOA的小信号增益，可以有效补偿光纤传输过程中的损耗，保证信号能够准确无误地传输到接收端。

☑调制带宽：SOA的调制带宽常规为DC-10GHz，高速型可达40GHz。调制带宽决定了SOA能够处理的光信号的最高频率。在高速光通信和短距高速光互连等应用场景中，需要较高的调制带宽来保证信号的高速传输。较高的调制带宽意味着SOA能够更快速地响应电信号的变化，实现对光强的高速调制。

☑工作驱动电流：SOA的工作驱动电流通常在几十至数百毫安之间。工作驱动电流的大小直接影响到SOA的增益和调制性能。合适的工作驱动电流能够保证SOA在最佳状态下工作，实现高效的光调制和放大。在实际应用中，需要根据具体的需求和SOA的特性来选择合适的工作驱动电流。

✈半导体光放大器调制的产品分类

☑增益型SOA：增益型SOA通过小电流实现线性调制，能够对光强进行连续调光。它常用于光功率均衡等场景，通过调整增益大小，使不同通道的光功率保持一致，提高系统的整体性能。

☑饱和吸收型SOA：饱和吸收型SOA采用大脉冲电流实现开关调制，具有超高消光比的特点。它在雷达脉冲源等应用场景中表现出色，能够产生高能量、窄脉冲的激光信号，满足雷达系统对探测精度和距离的要求。

✈半导体光放大器调制的优劣势

☑半导体光放大器调制的优势

☞调制+光放大一体化，弥补光路损耗：与其他调制技术相比，SOA调制最大的优势在于其能够同时实现光调制和光放大。在光传输过程中，不可避免地会存在光路损耗，而SOA的光放大功能可以有效弥补这些损耗，提高光信号的传输距离和质量。例如，在长距离光纤通信系统中，通过在合适的位置插入SOA，可以对光信号进行放大，延长信号的传输距离。

☞超高饱和消光比，雷达脉冲斩波优势突出：SOA在极端饱和状态下可实现高达80dB的消光比，这一指标远超AOM和EAM等其他调制技术。在雷达系统中，需要产生高能量、窄脉冲的激光信号，SOA的超高饱和消光比能够实现更彻底的光开关，有效提高雷达的探测精度和距离。与传统的雷达脉冲源相比，基于SOA调制的雷达脉冲源具有更高的性能和可靠性。

☞半导体工艺，可单片集成激光器、探测器：SOA基于半导体工艺制造，能够与DFB激光器、EAM等器件实现同片集成。这种单片集成能力大大提高了光电芯片的集成度，减小了系统的体积和功耗。同时，单片集成还可以提高系统的可靠性和稳定性，降低成本。在未来的光电集成领域，SOA的单片集成能力将发挥越来越重要的作用。

☑半导体光放大器调制的劣势

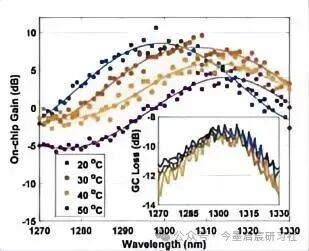

☞增益随温度漂移明显，高精度需温控：半导体材料的特性决定了SOA的增益会随温度的变化而发生明显漂移。温度的升高会导致载流子浓度的增加，从而使增益系数发生变化，影响SOA的调制性能。在一些对精度要求较高的应用场景中，如高精度激光雷达和高速光通信系统，需要配备精密的温控设备来稳定SOA的工作温度，以保证其性能的稳定性。

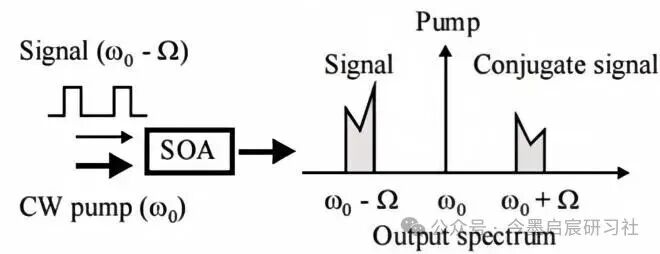

☞非线性效应明显，超高线性调制场景受限：SOA在工作过程中会存在明显的非线性效应，如交叉增益调制、四波混频等。这些非线性效应会导致光信号的失真，影响调制质量。在一些对线性度要求较高的应用场景中，如超高线性调制系统，SOA的应用会受到一定的限制。为了减小非线性效应的影响，需要采取一些特殊的技术措施，如优化器件结构、控制工作条件等。

✈半导体光放大器调制的应用场景

☑车载 / 工业激光雷达：在车载和工业激光雷达中，SOA调制的超高消光比特性能够产生高能量、窄脉冲的激光信号，有效提高雷达的探测精度和距离。例如，在自动驾驶汽车的激光雷达系统中，SOA调制可以快速、准确地探测周围环境的障碍物，为自动驾驶系统提供可靠的环境信息。

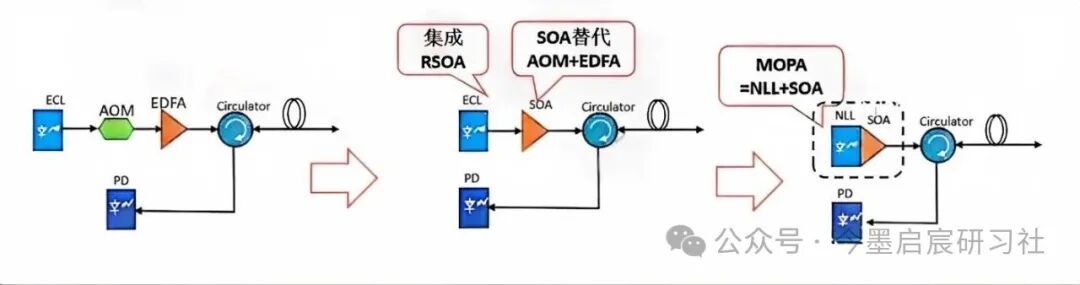

☑光纤分布式油气、电力管线传感：在光纤分布式油气、电力管线传感系统中，SOA调制可以对光信号进行调制和放大，提高传感系统的灵敏度和检测距离。通过在管线中铺设光纤，并利用SOA调制技术对光信号进行处理，可以实时监测管线的压力、温度、泄漏等参数，及时发现潜在的安全隐患。

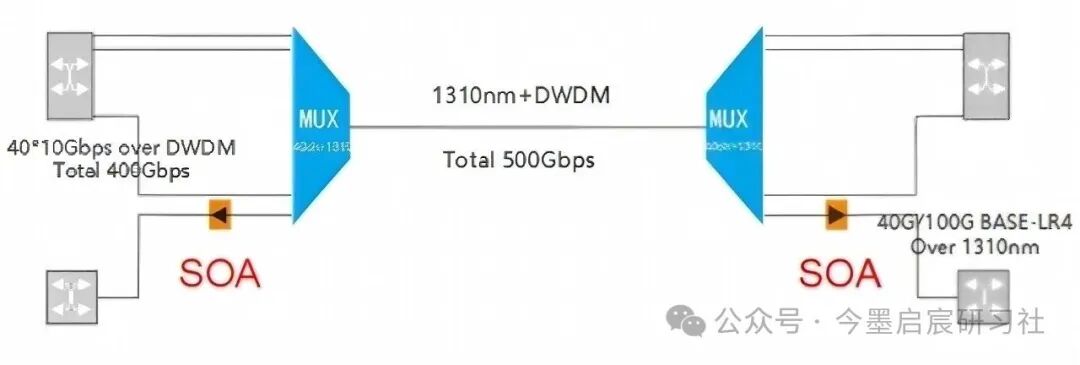

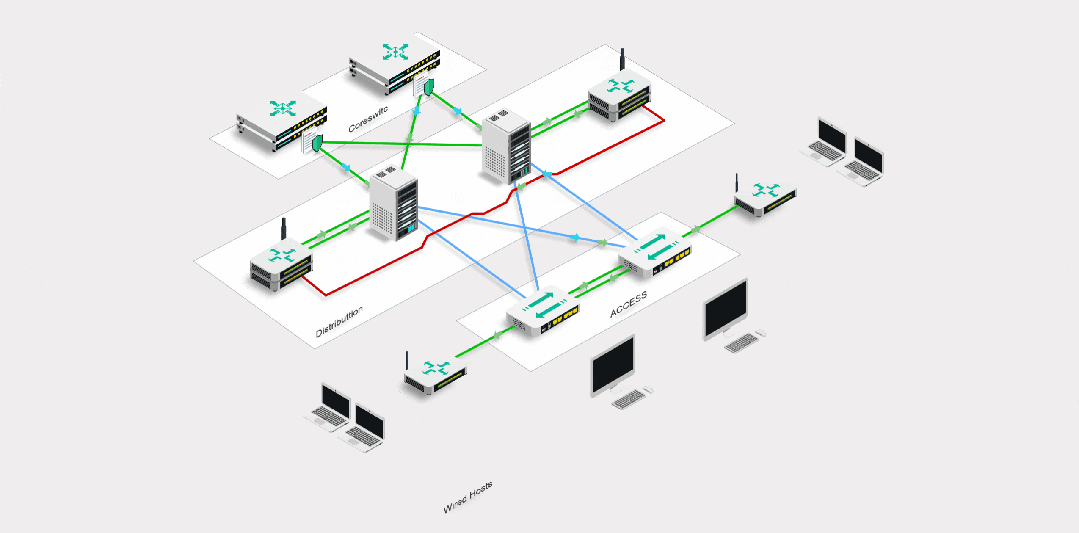

☑PON无源光网络局端光源调制：在PON无源光网络中，局端光源需要对光信号进行调制，以实现多个用户的共享接入。SOA调制的高集成度和低功耗特性使其成为PON无源光网络局端光源调制的理想选择。通过SOA调制，可以实现对光信号的高效调制和放大，提高网络的传输容量和性能。

☑短距高速光互连、芯片间光通信：在短距高速光互连和芯片间光通信领域，SOA调制的高速调制带宽和低功耗特性能够满足高速数据传输的需求。通过SOA调制，可以实现芯片之间的高速光通信，提高数据传输的速度和效率，为高性能计算和数据中心等领域提供有力的支持。

✈常用四种激光调制差异

常用的四种调制（在纳秒或亚纳秒时域内改变激光幅度）方法。包括AOM（声光调制）、EOM（电光调制）、SOA（半导体光放大调制）以及激光器直接调制。其中AOM,EOM,SOA属于外调制，或称为间接调制。

✈半导体光放大器调制的发展趋势

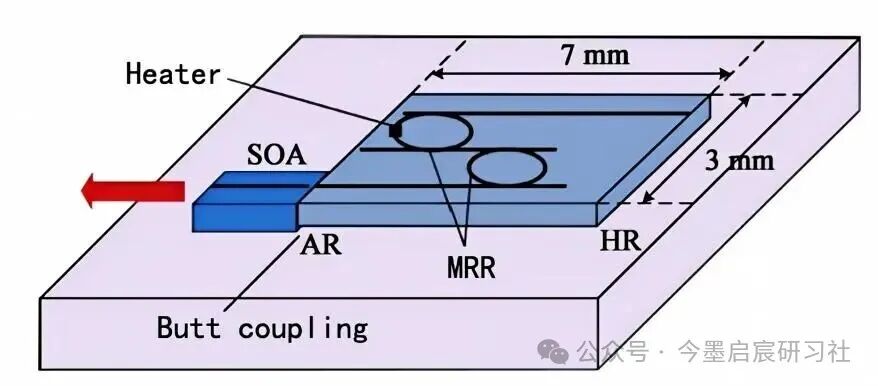

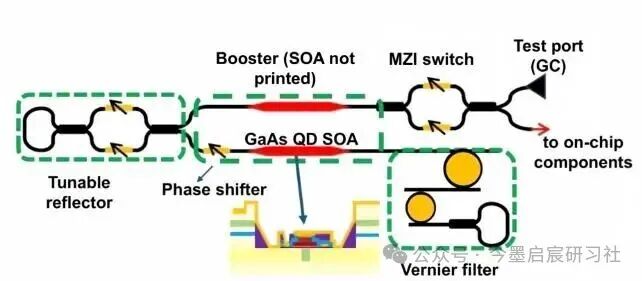

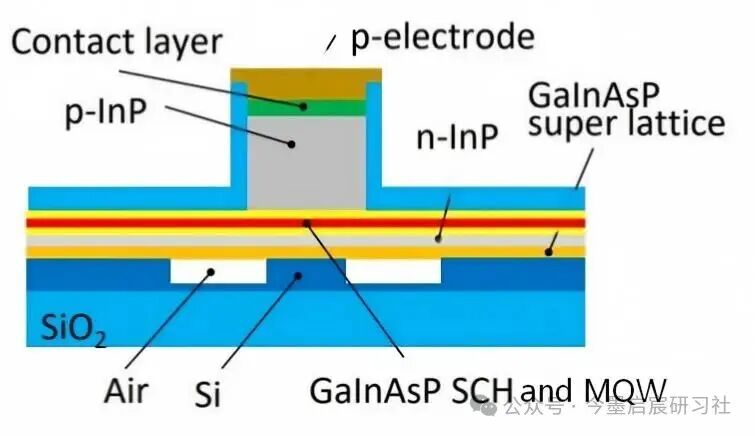

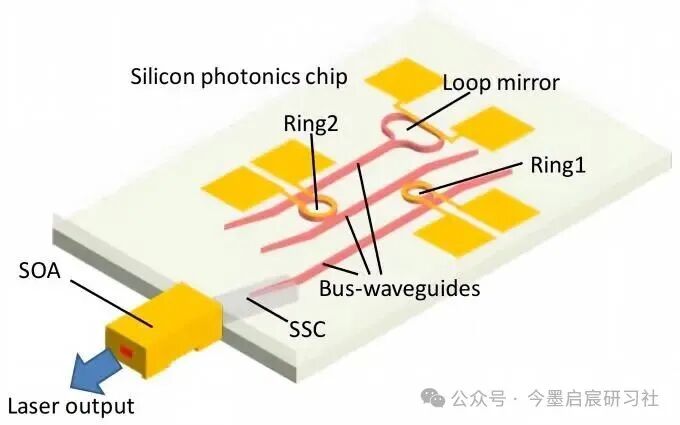

☑硅光异质集成SOA，器件微型化、低功耗化：未来SOA调制技术将朝着硅光异质集成的方向发展。通过将SOA与硅光芯片进行异质集成，可以实现器件的微型化和低功耗化。硅光技术具有高集成度、低成本等优势，将SOA与硅光芯片相结合，可以充分发挥两者的优势，开发出性能更优、体积更小、功耗更低的光电集成器件。这将为光通信、光传感等领域带来革命性的变化，推动相关技术的进一步发展。
