激光雷达的"超级眼睛"
APD雪崩光电二极管通俗讲解

用大白话讲清楚：为什么激光雷达能在百米之外捕捉到一缕微光？答案就藏在"雪崩"这两个字里。

开篇：激光雷达的"眼力"难题

激光雷达怎么知道前面200米有一辆车？

原理说起来很简单——打出去一束激光，等它弹回来，掐个表，用光速一算，距离就出来了。对吧？

但真要做起来，难就难在接收端。

你想啊，激光打出去的时候是挺亮的，但它要跑200米来回——400米路程啊！空气吸收、灰尘散射、目标表面也不是镜子，真正能原路返回到探测器的光，已经弱得可怜了。有多弱？纳瓦甚至皮瓦量级。什么概念？你手机手电筒大概1瓦，纳瓦就是10亿分之一瓦，皮瓦就是1万亿分之一瓦。

就这么点光，落到探测器上，产生的电信号极其微弱，很容易就被电路本身的噪声给"淹"了——就像你在嘈杂的酒吧里跟人说悄悄话，对方根本听不见。

那怎么办？普通的光电二极管响应快是快，但它是个"老实人"，进来多少光子就产生多少电子，不带放大的。信号太弱的话，后面的放大器再使劲，也是连噪声一起放大，信噪比照样上不去。

这时候，APD就登场了。

打个比方：普通光电二极管就像个传话筒，你说多大声它传多大声；而APD是自带功放的麦克风，你轻轻说一句，它出来就是洪亮的声音——而且是在噪声进来之前就放大了，信噪比自然就高了。

就这么一个"内部放大"的本事，让APD成了弱光探测的扛把子，也是激光雷达接收端的核心器件。今天咱们就用大白话，把APD的原理、种类、优缺点都说清楚。

APD到底是个啥？——从光电效应说起

要讲APD，得先从最基础的"光电效应"说起。别担心，不卖公式，给你讲明白。

光子撞电子：光变电的基本操作

你可以把半导体材料想象成一个大楼，电子都住在不同楼层。低楼层的电子被束缚得紧，不能乱跑；高楼层的电子自由度高，能形成电流。

平时大部分电子都待在低楼层。但如果有个光子（光的最小单位）撞进来，而且能量够大，就能把低楼层的电子"一脚踹到"高楼层去，下面留下一个"空位"（空穴），这俩合起来叫电子-空穴对。

高楼层的电子能自由移动，形成电流——这就是光电效应，光变电的基本原理。

当然不是所有光子都能成功"踹人上楼"。光子能量不够（波长太长），踹不动；能量太大（波长太短），多余的能量又浪费了。所以每种材料都有最敏感的波长范围。

这个"踹上去"的成功率，叫量子效率（QE）——说白了就是100个光子进来，能产生多少对电子-空穴。硅材料在905纳米（激光雷达常用波段）能做到60%-80%，已经很不错了。

APD的独门绝技：内部放大

普通光电二极管到这就完事了——进来多少光子，产生多少电子，老老实实输出。

但APD不一样，它在内部加了一个"倍增区"。在PN结两端加上很高的反向电压，制造一个强电场区域。光生电子进入这个区域后，会被电场疯狂加速，速度越来越快，能量越来越大……

然后这个高速电子就会去撞别的原子，把别的电子也撞出来（碰撞电离）。新撞出来的电子又被加速，又去撞更多电子……一个变两个，两个变四个，就像多米诺骨牌一样，一发不可收拾。

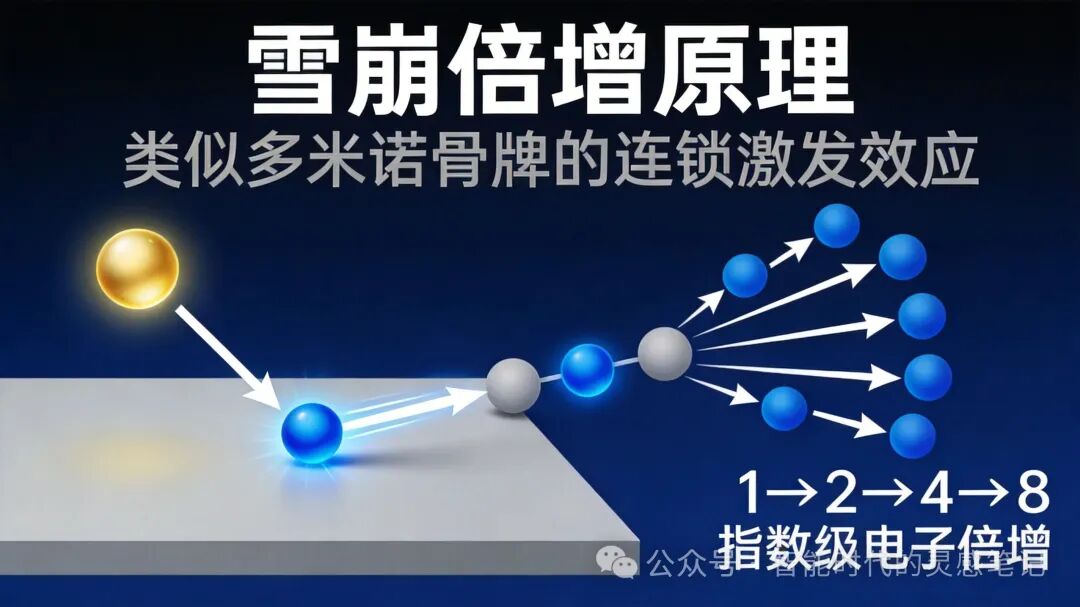

▲ 雪崩倍增效应：一个光子触发连锁碰撞，信号在内部放大数百倍

这就是雪崩倍增效应——一个光子进来，最后能产生成百上千个电子，信号在器件内部就被放大了几百上千倍。

这有多重要？信号刚产生就放大了，后面电路的噪声影响就小多了。就像你从源头就把声音调大了，后面传输线上的干扰就显得没那么烦人了。

雪崩倍增的"控制艺术"：电压是关键

说到这你可能会问：那雪崩会不会失控？一个光子进来，把所有电子都撞出来，那岂不是每次输出都一样大，没法区分光强光弱了？

问得好。这就涉及到APD最核心的控制变量——反向偏置电压。

水管闸门的比喻

我给你打个特别形象的比方：

你把APD想象成一根水管，里面流的不是水，是电流。反向电压就像水管上的闸门，你把闸门开大一点，水压就大一点，水流就急一点。

所以APD的增益是由电压精确控制的。电压离击穿电压越近，增益就越大——而且不是线性增长，是越接近击穿电压，增长越快。

打个具体的数：硅APD的击穿电压大概200伏左右。工作电压在击穿电压的90%-95%时，增益大概能到100倍。这时候电压只要波动1%（2伏），增益就能波动10%以上。

所以APD是个"敏感宝宝"，对供电要求特别高——电压必须非常精准稳定，不然增益忽大忽小，测距就不准了。

温度的麻烦事

更头疼的是，击穿电压还会随温度变。温度升高，原子振动加剧，电子还没积累足够能量就撞上了别的原子，速度被降下来。要达到同样的雪崩效果，温度越高，需要的电压就越高。

硅APD的温度系数大概每升高1°C，击穿电压升高1-2.5伏。汽车从冬天零下40度到夏天85度，温差125度，击穿电压能飘100多伏！偏置电压不跟着调的话，增益早就不知道飘哪去了。

所以APD必须做温度补偿——温度传感器实时测温，电压跟着调，始终保持和击穿电压之间的"距离"不变。

两种工作模式：线性模式 vs 盖革模式

APD根据工作电压和击穿电压的关系，分成两种完全不同的工作模式，就像同一辆车有经济模式和运动模式一样——底子是一个东西，但表现完全不同。

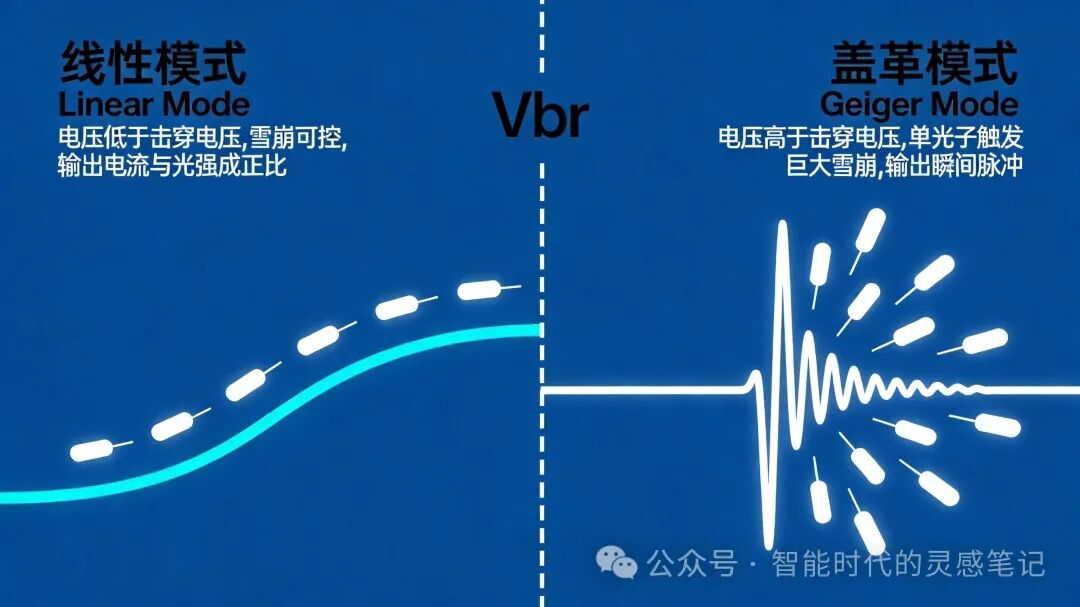

▲ 线性模式vs盖革模式：电压低于/高于击穿电压，表现截然不同

线性模式：老老实实的"放大器"

当工作电压低于击穿电压的时候，APD工作在线性模式。这也是传统意义上说的"APD"。

线性模式下，雪崩是"可控的"——每个光生电子触发有限次数的碰撞电离后，过程就结束了。进来的光越强，产生的初始电子越多，输出的电流也就越大，而且是成正比的。

换句话说，线性模式APD的输出电流和入射光功率是线性关系。光强一倍，电流大一倍；光强十倍，电流大十倍。

这种模式的好处是动态范围宽——从很弱的光到比较强的光都能测，近距离的强反射和远距离的弱反射都能处理。激光雷达嘛，有时候前面是十米外的白墙，有时候是两百米外的黑车，信号强度差好几个数量级，线性模式就能通吃。

但它的劣势也很明显：增益有限，通常也就几十到几百倍。对于极微弱的光——比如几个光子的级别——还是测不出来。

盖革模式：灵敏到极致的"光子门铃"

如果把工作电压调到高于击穿电压呢？

这就进入了盖革模式。这时候电场强到什么程度？只要有一个电子进入倍增区，就会触发一场不可控的自持雪崩——雪崩一旦开始，就会自我维持，电流瞬间飙到毫安级，根本停不下来。

盖革模式就是这样——一个光子进来，触发一个巨大的雪崩脉冲，输出一个很明显的电信号。这个增益有多大？10万到1000万倍！所以它能探测到单个光子，是目前灵敏度最高的半导体光电探测器。

这种能探测单个光子的APD，就叫SPAD（单光子雪崩二极管）。

但你发现问题没有——雪崩一旦开始就停不下来啊！这要是一直炸着，后面的光子再来也没用了，而且还可能烧坏器件。

所以盖革模式必须配一个淬灭电路——检测到雪崩发生后，赶紧把电压降下来，让雪崩停下来（淬灭），歇一会儿再把电压升回去，准备下一次探测。

淬灭的方式主要有三种：

盖革模式的SPAD就是"光子门铃"——只要有一个光子来，"叮"的一声就响了，灵敏度拉满。但它也有个问题：响就是响了，你不知道这一下是一个光子按的门铃，还是十个光子一起按的——反正都是一声响。也就是说，它只能告诉你"有/没有光子"，不能告诉你"有多少光子"。

那怎么办呢？能不能既保留单光子灵敏度，又能大概知道来了多少光子？

答案是SiPM。

SiPM：把一千个"光子门铃"并在一起

SiPM，硅光电倍增管，听名字很高级，说白了就是——把成百上千个微小的SPAD单元并联在一起，共用一个输出端。

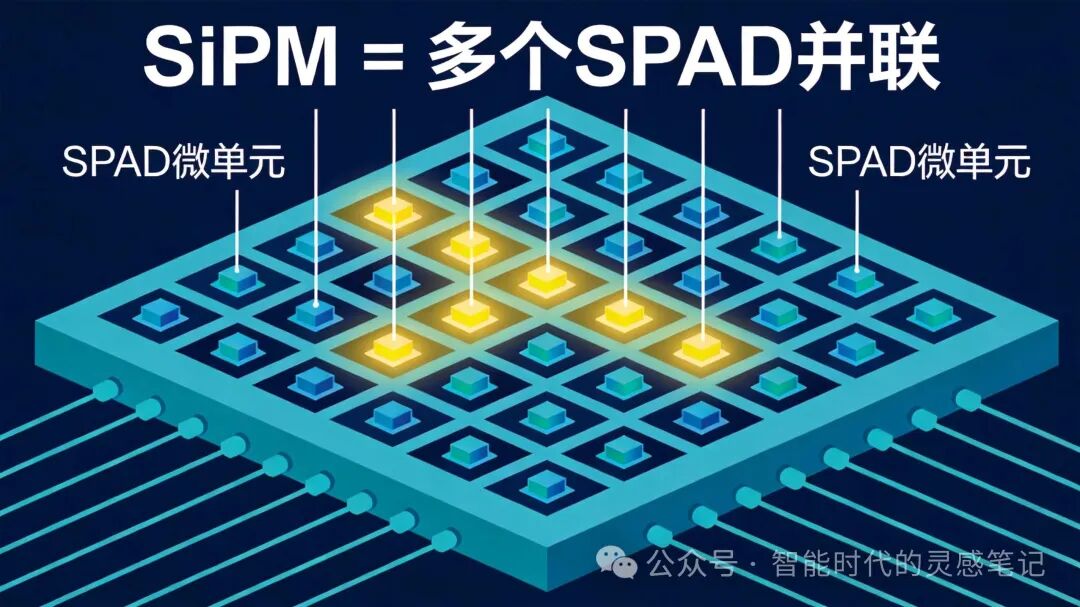

▲ SiPM结构：成百上千个微型SPAD并联，每个独立淬灭

你想啊，一个SPAD是一个"光子门铃"，来一个光子响一下。那如果我把1000个门铃并在一起呢？

看到没？输出电流的大小，大概和触发的SPAD单元数成正比，也就大致和入射的光子数成正比。这就叫光子数分辨能力——虽然不是精确计数，但能估算光的强弱。

而且每个微单元都是被动淬灭的，触发了的单元自己恢复，没触发的继续待命，整个器件始终有一部分单元在工作状态。

这就太香了！既有单光子级的灵敏度（增益10万到1000万倍），又能大概区分光强，电路还不算太复杂。

所以现在的情况是：905纳米路线的车载激光雷达，SiPM已经基本取代了传统的线性模式APD。根据行业数据，2024年SiPM占据了车载激光雷达接收器市场约69%的份额。

那1550纳米路线为什么还在用APD？答案很简单——硅材料在1550纳米波段"看不见"。

硅的禁带宽度对应能"踹动"电子的最长波长大概是1100纳米。1550纳米的光子能量不够，硅吸收不了。所以1550纳米激光雷达必须用InGaAs（铟镓砷）材料做的APD。InGaAs禁带宽度小，能吸收长波光子，但它是III-V族化合物半导体，工艺难、成本高——一个InGaAs APD的价格是SiPM的好几倍甚至十倍。

所以1550纳米路线（比如图达通猎鹰系列）虽然探测距离远，但成本也更高，目前主要用在高端车型上。

噪声那些事儿：APD的"不速之客"

讲了半天APD的好处，也得说说它的毛病。没有完美的器件，APD也有各种噪声问题，这些都是激光雷达设计中必须面对的。

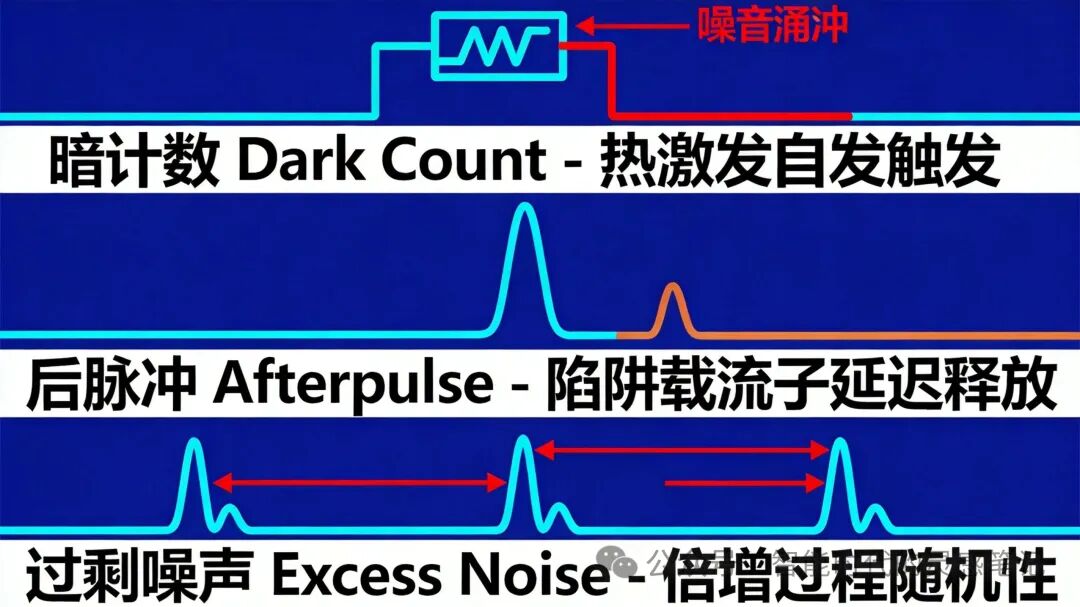

▲ APD三大噪声来源：暗计数、后脉冲、过剩噪声

暗电流/暗计数：没人按门铃，它自己响

第一个问题叫暗电流（线性模式）或者暗计数（盖革模式）。什么意思呢？就是明明没有光进来，它也有输出。

为啥？因为半导体里的电子不是老老实实待着的，温度一高，有些电子自己就能"蹦"到高楼层去（热激发），然后就触发了雪崩。这就像门铃没人按，但因为温度太高，门铃自己就响了。

暗电流随温度升高呈指数增长——差不多每升高10°C翻一倍。85°C时，暗电流能是25°C时的好几十倍。

后脉冲：雪崩的"余震"

第二个问题叫后脉冲，是盖革模式特有的毛病。

雪崩发生时，产生了大量电子和空穴，大部分被电极收走了，但总有几个"倒霉蛋"被半导体里的缺陷或陷阱给"抓住"了。过一会儿它们又被放出来，一进入强电场的倍增区——又触发了一次雪崩。

这次雪崩不是新来的光子触发的，而是上次雪崩的"余震"，所以叫后脉冲。就像你按了一次门铃，它"叮铃叮铃"响了好几下，你还以为来了好几个客人。

过剩噪声：雪崩的随机性

还有一个噪声叫过剩噪声，是雪崩倍增过程本身带来的。

雪崩是个随机过程——每个电子具体撞几次、撞出多少新电子，每次都不一样。有的运气好撞了十次，有的运气差只撞了三次。所以即使入射光强完全一样，每次输出的电流大小也会有波动。

过剩噪声的大小和电离系数比k关系很大——硅材料k值约0.02-0.05，噪声低；InGaAs等III-V族材料电子和空穴撞击能力差不多，噪声大很多。这也是硅基探测器噪声性能比InGaAs好得多的根本原因。

APD在激光雷达里的位置和作用

讲了这么多原理，最后咱们回到激光雷达系统，看看APD到底在哪个位置、起什么作用。

激光雷达的接收链路，大概是这么个流程：

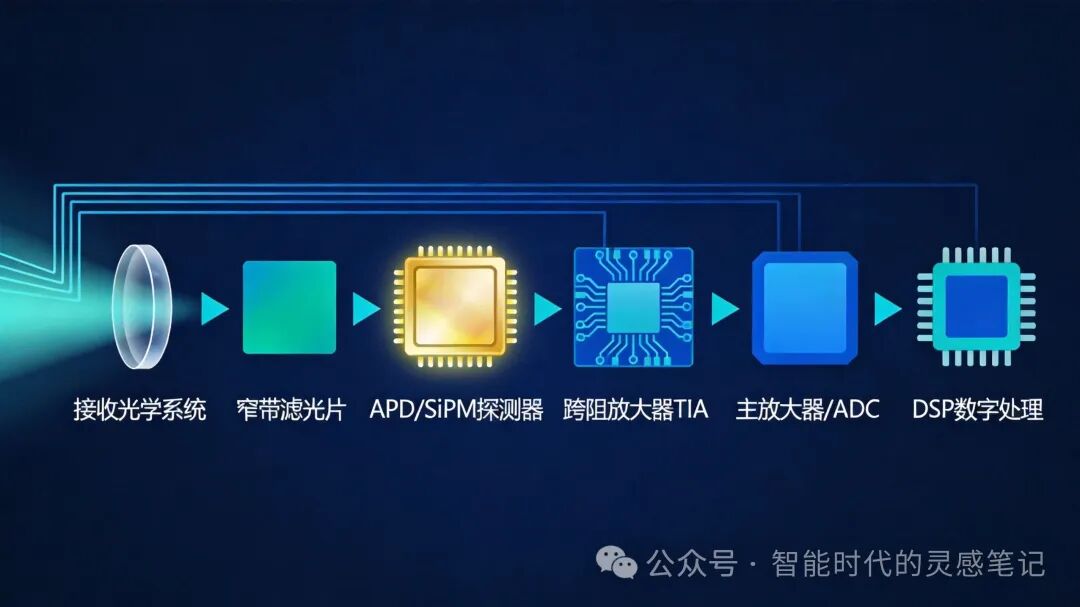

▲ 激光雷达接收链路：APD是光信号进入电域的第一站

APD是光信号进入电域的第一站，是整个接收链路的"大门"。这个位置太关键了——如果信号在APD这一步就被噪声淹没了，后面再厉害的放大器也救不回来。就像录音底噪太大，后期再怎么降噪也没法把人声完全恢复出来。

所以APD的性能，直接决定了激光雷达能看多远、点云质量好不好、测距精度高不高。

APD和后面的TIA是一对黄金搭档，配合非常讲究：增益要匹配（总增益不能太小也不能太大）、带宽要匹配（两者速度差不多才不浪费）、噪声要匹配（存在一个"最优增益点"，总噪声最小）。

对于激光雷达来说，这个最优增益大概在100-300倍之间。工程师的工作，就是在各种参数之间找到最佳平衡点。

总结：APD家族的"家谱"

最后，咱们来梳理一下APD家族的关系，帮你建立一个完整的认知。

APD、SPAD、SiPM，这三个词经常一起出现。它们是完全不同的三种东西吗？不是。它们本质上是一家人——物理基础完全一样，都是半导体PN结的雪崩倍增效应。只是工作模式和架构不同而已。

技术演进的大趋势是：APD → SiPM → SPAD → SPAD-SoC——从单管到阵列，从模拟到数字，从分立器件到系统集成，灵敏度越来越高，体积越来越小，成本越来越低。

当然，这不是一个完全替代的关系。APD在1550纳米高端市场、SiPM在当前主流市场、SPAD在下一代市场，三者会长期共存。技术路线的选择，最终还是要看具体场景的需求和成本约束。
