激光雷达的"五脏六腑"
产品组成全链路通俗讲解

一个拳头大的"方盒子"，怎么在0.1秒内画出250米内的三维地图？拆开看看里面装了多少黑科技。

开篇：一个"方盒子"里装了多少黑科技？

你有没有在车顶上见过那种小小的黑色方块？看着不起眼，可能也就一个拳头大小，但这玩意儿转一转、闪一闪，就能在0.1秒内把周围250米范围内的世界"画"成一张精确到厘米级的三维地图。

它就是激光雷达——智驾系统里最精密的传感器。

原理说起来不复杂：打一束激光出去，等它弹回来，掐表计时，用光速算距离。但问题来了——这整个"打光→等回波→算距离→画点云"的过程，要在纳秒级时间内完成，涉及数百个元器件的精密配合，还要扛得住零下40度到85度的温差、振动冲击、雨水灰尘……

所以激光雷达内部远不是"一个激光灯+一个摄像头"那么简单。拆开它，你会发现里面有五大核心子系统在协同工作，就像一家运转精密的餐厅后厨——每个岗位各司其职，缺一不可。

今天这篇文章，咱们就把这个"方盒子"彻底拆开，用大白话把每个部分的原理、作用、选型逻辑都讲清楚。

五大子系统：激光雷达的"后厨天团"

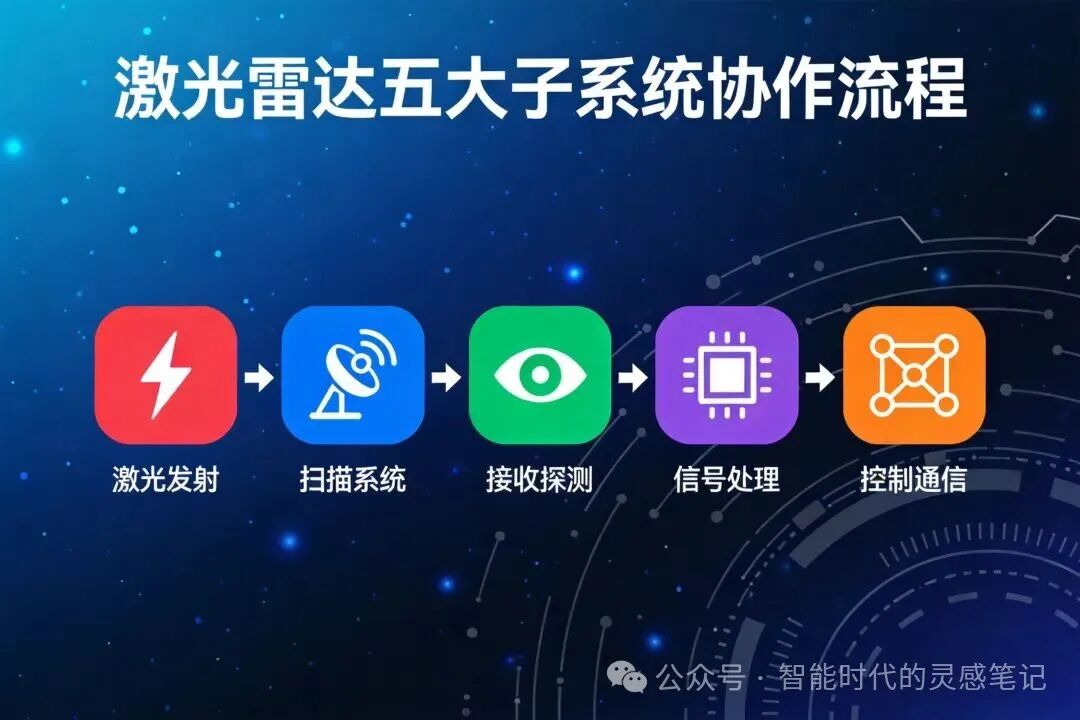

激光雷达五大子系统架构图

在深入每个细节之前，咱们先建立一个大框架。一台典型的半固态激光雷达，内部由五大核心子系统构成：

1. 发射系统——"主厨"，负责做菜（发光）

主厨的活儿是产生激光脉冲。听起来简单？不简单。脉冲要多窄？功率要多大？波长选哪个？这些都直接决定了激光雷达能看多远、对不对人眼安全、功耗多大。主厨手艺不行，后面全白搭。

2. 扫描系统——"传菜员"，负责把菜端到不同的桌上（扫描）

光打出去不是一条线就完了，得扫遍整个视场。怎么扫？用镜子转？用芯片控制？还是一把全照？扫描方式是激光雷达最直观的技术分界线。

3. 接收系统——"品鉴师"，负责尝味道（接收光信号）

反射回来的光已经弱得不能再弱了，得靠品鉴师把这点微光"尝"出来，转成电信号。品鉴师越灵敏，能看到的越远。这是整个激光雷达技术含量最高、成本占比最大的部分。

4. 信号处理系统——"账房先生"，负责算账（处理数据）

光信号变成电信号后，要算距离、算角度、生成点云。账房先生算得快不快、准不准，直接决定了点云质量和输出速度。

5. 控制通信系统——"大堂经理"，负责调度和对外联络（系统控制+数据输出）

谁先谁后、什么时候发激光、什么时候接收、数据怎么传给智驾大脑——大堂经理统揽全局，还得管功能安全，出了故障得第一时间处置。

除了这五大主力，还有"后勤保障团队"——光学系统（眼镜）、电源管理（供电）、散热设计（空调）、外壳防护（铠甲），每个都不可或缺。

从成本占比来看：接收系统和信号处理系统合计占了BOM成本的一半以上。以一台主流的128线转镜式激光雷达为例，接收端约占25-35%，信号处理约占20-30%，发射端约占20-25%，扫描机构约占10-15%，控制通信约占5-10%。

接下来，咱们一个一个拆。

发射端：选哪种灯？用哪种光？

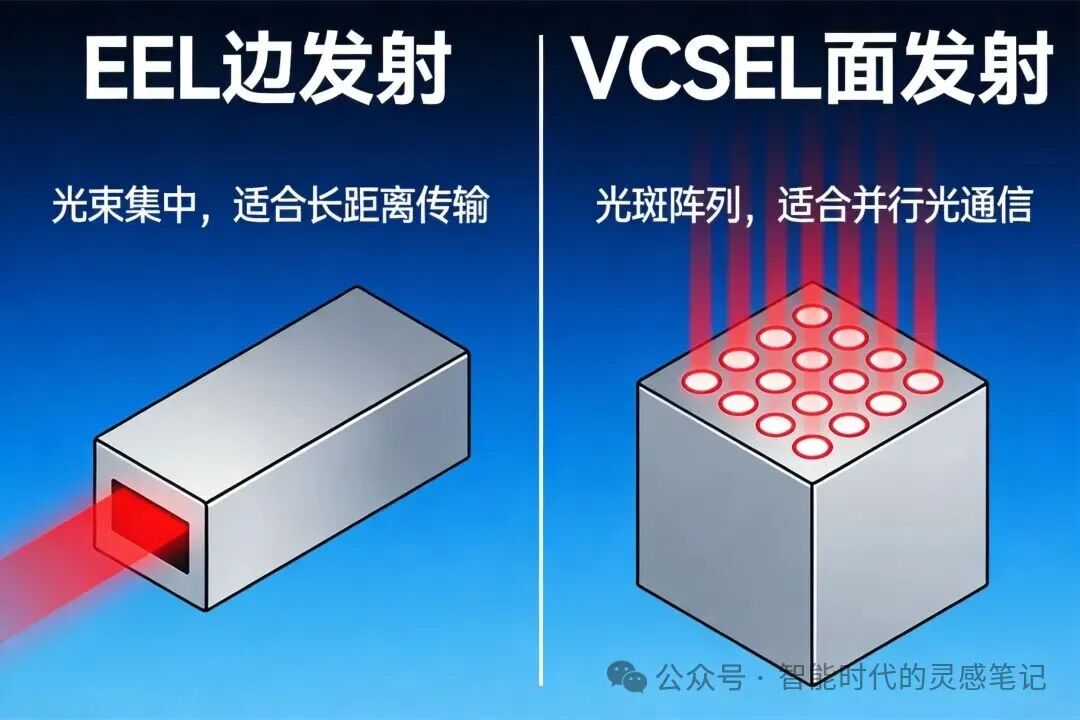

EEL边发射 vs VCSEL面发射激光器对比

EEL vs VCSEL：两种"手电筒"的对决

发射端的核心是激光器。车载激光雷达用的半导体激光器分两大类，咱们用两种手电筒来打比方。

EEL（边发射激光器）——"侧面照"的手电筒

想象一种手电筒，灯泡装在管子的侧面，光从管壁上开个口子射出来。这就是EEL——激光从芯片的边缘（端面）输出。单管功率大、光束质量好，早期激光雷达几乎都用它。但毛病不少：制造麻烦（得切割晶圆才能测）、可靠性有隐患（端面容易被高功率激光灼伤）、阵列化困难。

VCSEL（垂直腔面发射激光器）——"朝上照"的手电筒

再想象另一种手电筒，灯泡装在底部，光从顶面直直射出来。这就是VCSEL——激光从芯片的顶面垂直输出。这种设计太聪明了：可以在整片晶圆上一次性做成千上万个，不用切割就能测试（晶圆级测试，成本优势巨大）；阵列化超方便；可靠性高（没有端面灼伤问题）；波长一致性只有±1-2nm（EEL是±10nm以上）。

VCSEL唯一的短板是单管功率低，但阵列化正好解决了这个问题——几十到几百个VCSEL单元排成阵列，总功率就够了。而阵列化恰恰是VCSEL最擅长的事。

一句话总结：EEL像是一个人举着大火把往前照，亮但贵且易坏；VCSEL像是一排小灯泡一起亮，单个不算亮但合力够用，而且便宜、可靠、好管理。

905nm vs 1550nm：两种"安全等级"的光

选好了激光器类型，还要选波长。车载激光雷达主要有两个选择：905nm和1550nm。这个选择几乎影响一切——测距能力、人眼安全、探测器选型、系统成本。

905nm：当前绝对主流（>90%市场份额）。核心优势是和硅基探测器完美匹配——硅是全世界最成熟、最便宜的半导体材料，905nm正好落在硅的高效响应波段内。但905nm能穿透人眼到达视网膜，所以发射功率受国际标准严格限制，最远探测距离通常在200-300米。

1550nm：高端长距路线。人眼安全功率高得多（约为905nm的40倍），因为1550nm的光会被人眼角膜吸收，到不了视网膜。可以放心加大功率，探测距离轻松到300-500米。但硅基探测器对1550nm"看不见"，必须用InGaAs材料，价格是硅基的5倍以上。

一句话总结：905nm是"经济适用型"，便宜、够用、量最大；1550nm是"性能旗舰型"，看得远但贵3-5倍。

接收端：三兄弟的江湖

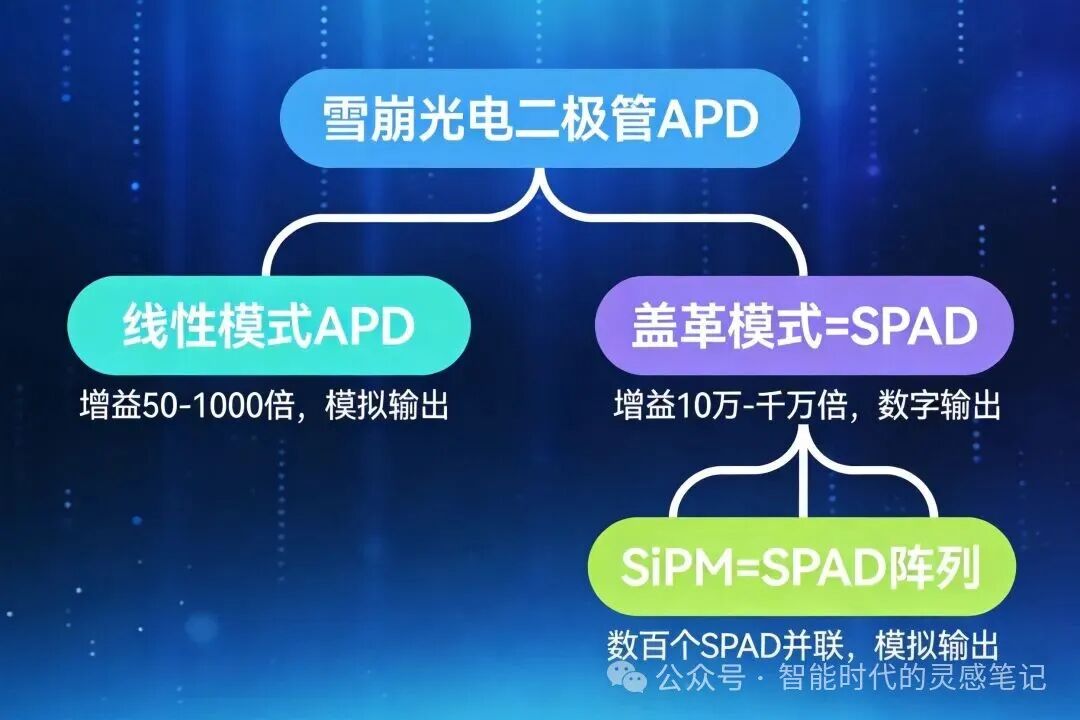

APD / SiPM / SPAD 三大探测器家族关系

接收端是激光雷达的"眼睛"，也是技术含量最高、成本占比最大的子系统。核心器件是探测器——负责把微弱的反射光变成电信号。当前主要有三条技术路线：APD、SiPM和SPAD。

这三个名字看着眼花，其实它们是一家人——都基于半导体PN结的雪崩倍增效应，只是工作模式和读出方式不同。

APD：稳重的"放大器大哥"

APD工作在"线性模式"——电压低于击穿电压，雪崩可控，输出电流和光功率成正比。增益50-1000倍。好处是动态范围宽，从近距离白墙的强反射到200米外黑车的弱反射都能处理。但增益相对较低，工作电压高（80-500V）、温度系数大。

在车载激光雷达里，APD现在主要守在1550nm阵地（硅基探测器对1550nm没响应，只能用InGaAs APD）。在905nm路线中，APD基本已被SiPM取代。

打个比方：APD像是个稳重的中年人——做事靠谱、什么情况都能应对，但爆发力一般。

SiPM：当前主流的"百人侦察队"

SiPM是当前量产车载激光雷达的绝对主力——2024年占市场份额约69%。说白了就是把成百上千个微型SPAD并联在一起，共用一个输出端。每个微单元都是一个独立的"光子门铃"——来一个光子就响一下。

SiPM像侦探组长——手下一百个侦探，有人发现情况就举手，举手的人越多说明情况越大，既有灵敏度又有分辨力。禾赛AT/ATX系列、速腾M系列等爆款产品都用SiPM。

SPAD：极限敏感的"光子门铃"——未来方向

SPAD工作在"盖革模式"——电压高于击穿电压，一个光子就能触发自持雪崩，增益10万到1000万倍。它就像一个"光子门铃"：来一个光子"叮"一声响了，灵敏度拉满。但响了就是响了，分不清是一个光子还是十个光子——二元输出（有/无），不能区分光强。

SPAD最厉害的地方在于可大规模阵列化和数字化。SPAD-SoC能把SPAD面阵、TDC、处理电路通过3D堆叠集成在一颗芯片上——索尼IMX459就是标杆，集成约10万SPAD像素，被华为96线/192线激光雷达采用。

扫描系统：激光雷达怎么"看世界"？

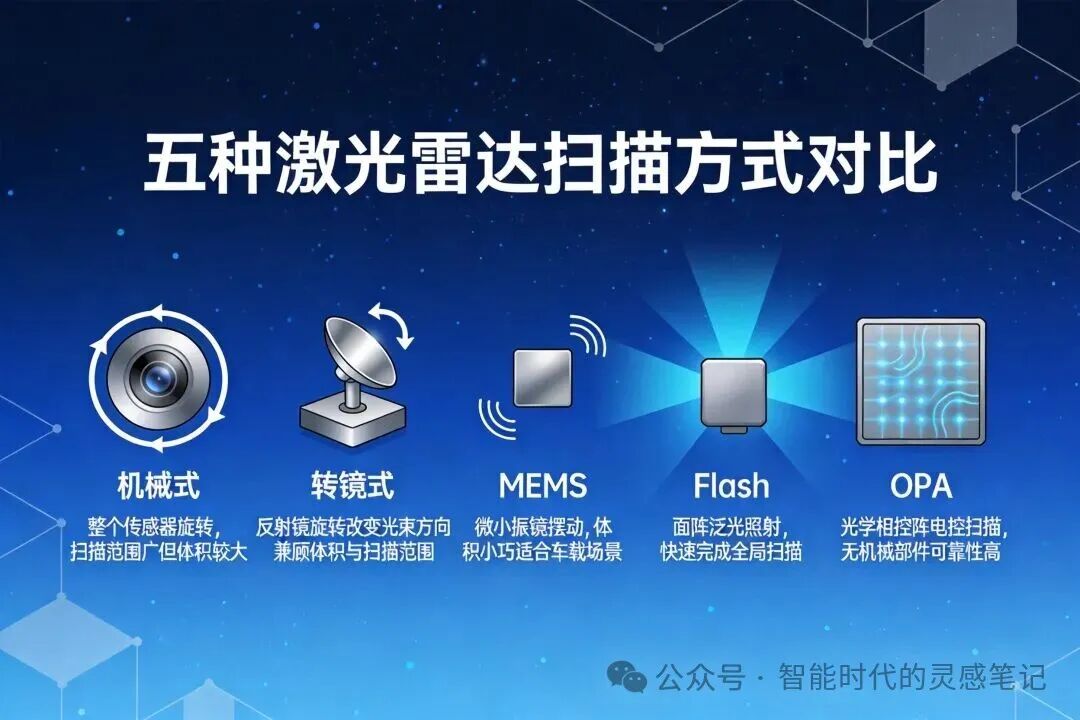

五种激光雷达扫描方式对比

扫描系统是激光雷达的"方向盘"，决定激光束怎么扫过前方空间。咱们用"怎么看世界"的比喻把五种主要方式串起来。

机械式——整个脑袋转着看。 最早的激光雷达，整个收发模组装在旋转头上，电机一转360度全看。好处是视野开阔，但体积大、滑环容易磨损、难过车规振动测试。乘用车市场基本淘汰，只有Robotaxi还在用。

转镜式——头不动，转个镜子看。 当前绝对主流，2025年量产的车载主激光雷达中超过70%用转镜方案。收发模组固定不动，只让多面反射镜旋转。好处是可靠性远高于机械式、光效率高、技术成熟。禾赛AT/ATX、华为192线、图达通猎鹰都用这种方案。

MEMS微振镜——用万花筒看。 毫米级大小的微小反射镜，通过静电/电磁/压电驱动快速振动实现二维扫描。振镜只有几毫米大，整个扫描系统超紧凑、功耗低、扫描轨迹灵活（支持ROI加密扫描）。速腾聚创M1/M2/MX系列是代表。短板是振镜口径小，远距能力受限。

Flash——一灯照全屋。 完全不用扫描，发射端一次性发出覆盖全视场的泛光脉冲，接收端用SPAD面阵同时接收，一次闪光就拍出整张深度图。完全纯固态、结构最简单、可靠性最高。但光能量分散到整个视场，远距能力差（30-50米），目前主要做近距离补盲雷达。速腾E1、禾赛FTX都是Flash方案。

OPA——不用镜子，用电"指挥"光。 最前沿的纯固态方案，排一排微小光波导，通过控制每个单元的相位让光波在空间干涉形成特定方向的波束。完全无运动部件、扫描极快、芯片级体积。但技术挑战巨大，还在从实验室走向量产阶段，是公认的长期终局方向之一。

信号处理：FPGA为什么是标配？

信号处理系统是激光雷达的"大脑"，负责从原始光电信号中提取距离信息、生成点云、对外输出。主要由FPGA、MCU和存储器组成。

FPGA：万能积木

FPGA几乎是每款激光雷达的标配，甚至很多产品用多颗。为什么？

第一，高速并行处理。 激光雷达要同时处理几十上百个通道的回波信号，每个通道数据率可能高达几Gbps。CPU是一个一个算的（串行），FPGA是很多路同时算的（并行），就像一个人同时做十道菜 vs 十个人各做一道菜。

第二，确定性低延迟。 FPGA硬件并行执行，延迟是确定的、可预测的。CPU有调度开销，说不准什么时候卡一下。

第三，算法可更新。 FPGA可以不换硬件、只刷固件就升级算法，灵活度极高。

第四，接口超灵活。 FPGA的引脚可以配置成各种协议，像万能积木一样随意拼接。

打个比方：FPGA就像一块"可重新布线的电路板"——出厂时是白板，你想怎么连就怎么连，改主意了还能重来。而专用ASIC芯片是"焊死的电路"——性能更好、成本更低，但改不了了。

信号处理流程：从光子到点云的"五道工序"

第一道：原始数据采集。 FPGA控制激光驱动和扫描器同步，ADC采样或TDC测量获取原始回波数据。

第二道：信号预处理。 滤噪声、识别真实回波脉冲、确定到达时间和幅度、处理多回波、计算反射强度。

第三道：点云生成与校准。 根据飞行时间算距离（光速约3×10⁸m/s，要1cm精度需67ps时间精度），极坐标转XYZ坐标，补偿温度漂移和装配误差。

第四道：点云后处理（可选）。 去噪、压缩、部分高端产品内置AI直接输出目标级数据。

第五道：数据输出。 通过以太网、SerDes或CAN总线把点云传给域控制器。

一个有趣的趋势：激光雷达正从"纯传感器"向"带AI的智能传感器"演进——越来越多高端产品在设备端内置AI算法，直接输出"前面有辆车"而不是原始点云。

其他关键部件：不起眼但少不了

五大子系统之外，还有几样东西虽然不抢戏，但缺了它们激光雷达就活不了。

光学系统——"眼镜"。 准直透镜把发散光"捋直"成平行光提高远距能力；窄带滤光片只允许激光波长附近的光通过，把太阳光挡在外面——这是降噪神器，VCSEL的波长一致性（±1-2nm）在这里体现了价值。窗口片用高透玻璃或蓝宝石，表面镀增透膜和防水防尘涂层。成本占比约5-10%，但对性能影响极大。

电源管理——"配电盘"。 激光器驱动要几十伏大电流脉冲、探测器偏置要高压低噪声直流、FPGA要低压大电流……得用一堆DC-DC转换器和LDO稳压器。成本占比约3-5%，但对稳定性和EMC影响重大。

散热设计——"吹空调"。 温度直接影响SiPM和SPAD的暗计数率（每升10°C翻一倍）和击穿电压。高端产品会给探测器上TEC精确控温。好在随着功耗降低（目前主流约10-20W），散热已不是不可逾越的瓶颈。

外壳与防护——"铠甲"。 车规级要求IP6K9K（完全防尘+高压高温水冲洗）。窗口片面临脏污、雨水、冰雪、碎石冲击等挑战，高端产品配疏水疏油涂层、加热除雾功能、脏污检测算法。外壳用PC+ABS工程塑料或铝合金，窗口片用硼硅玻璃或蓝宝石。

成本分析：为什么激光雷达越来越便宜？

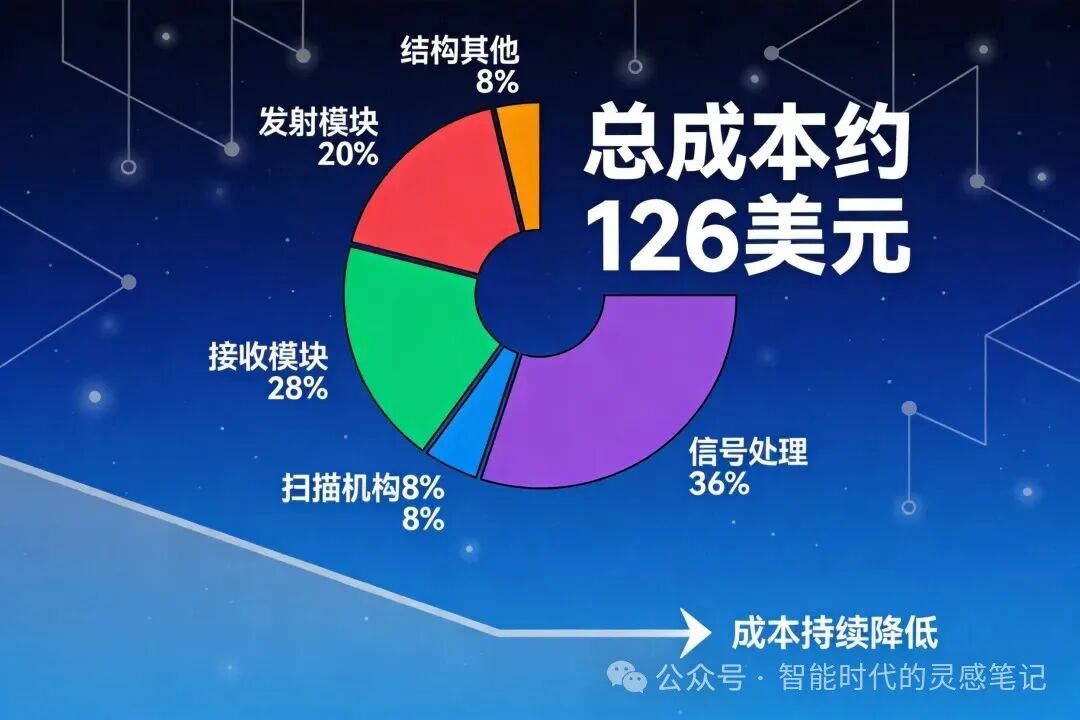

128线SiPM方案激光雷达BOM成本拆解（约$126）

激光雷达从最早的几万块一颗，降到几千块，未来有望降到几百块。这个降本曲线是怎么来的？咱们用"披萨分块"的方式来拆。

以主流的128线SiPM方案半固态激光雷达为例，BOM总成本约$126（约900元人民币）：

看到没？信号处理和接收加起来占了六成多。FPGA是大头（进口$40-60，国产$15-35），探测器阵列次之。

为什么越来越便宜？四大驱动力

1. 芯片化——最大的降本引擎。 把分立器件集成为专用芯片。禾赛全栈自研七大核心芯片，BOM成本大幅压缩。芯片比分立器件便宜、小、省电、可靠性高——一举多得。

2. 规模化——量大了什么都便宜。 产量从几万台涨到几百万台，所有元器件采购成本都在降。半导体器件的规模效应尤其明显。

3. 国产替代——从FPGA到MCU到激光器到探测器，国产器件比进口便宜30-60%。 易灵思FPGA、兆易创新MCU、长光华芯VCSEL、灵明光子SPAD……国产供应链每前进一步，BOM就往下走一截。

4. 架构简化——从机械式到半固态到纯固态，结构本身越来越简单。 Flash激光雷达没有电机和振镜，BOM结构最简洁，长期成本潜力最大。

从发射端的VCSEL激光器，到接收端的SiPM/SPAD探测器；从转镜/MEMS的扫描系统，到FPGA驱动的信号处理——一台激光雷达堪称现代光电子技术的集大成者。每一个子系统的选择，都是性能、成本、可靠性三者之间的权衡。

但理解了产品组成，你就能看懂行业技术演进的方向：芯片化让成本下降，固态化让可靠性上升，数字化让分辨率提升——这三条主线，正推动着激光雷达从昂贵的"黑科技"走向人人用得起的"标配件"。
