光纤耦合装置的容差分析

2026-07-30

摘要

在此示例中，选用了设计优良的光纤耦合透镜，并针对不同公差因素（如光纤端面位置偏移和耦合透镜倾斜）评估了耦合效率。


应用场景

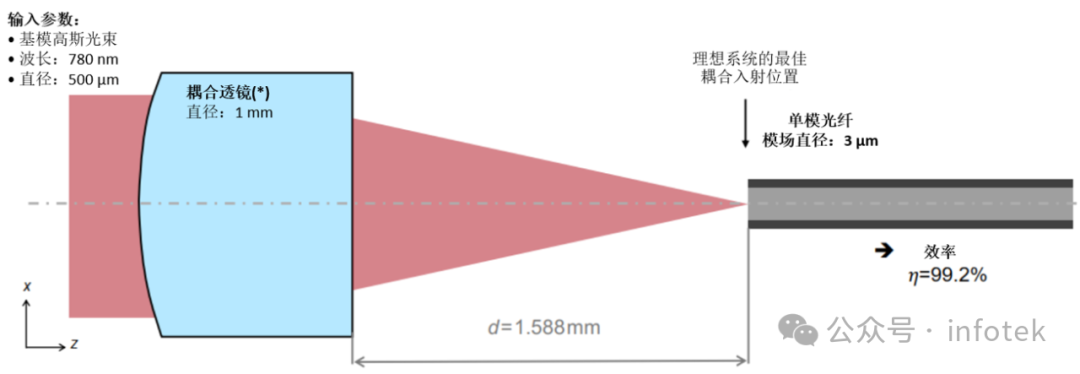

应用场景：系统

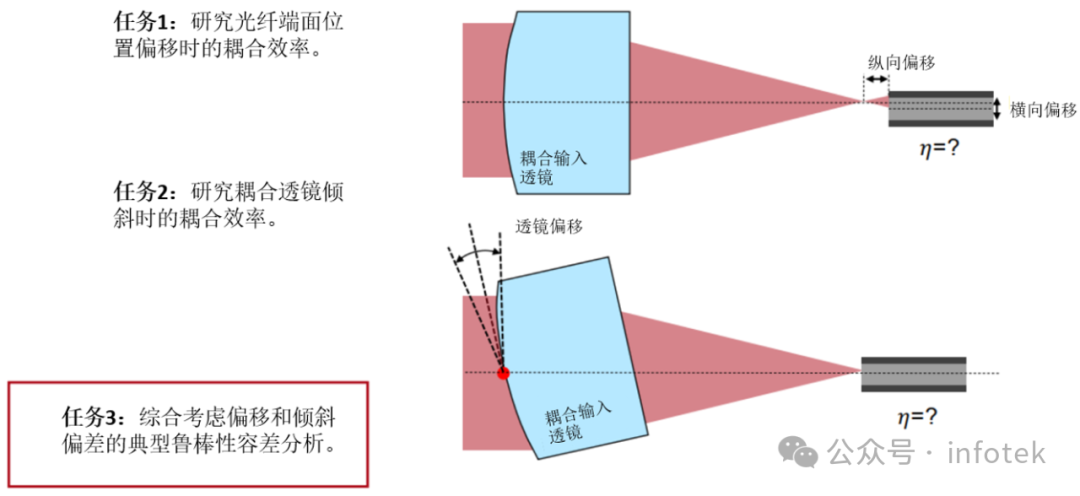

应用场景：任务


模拟结果

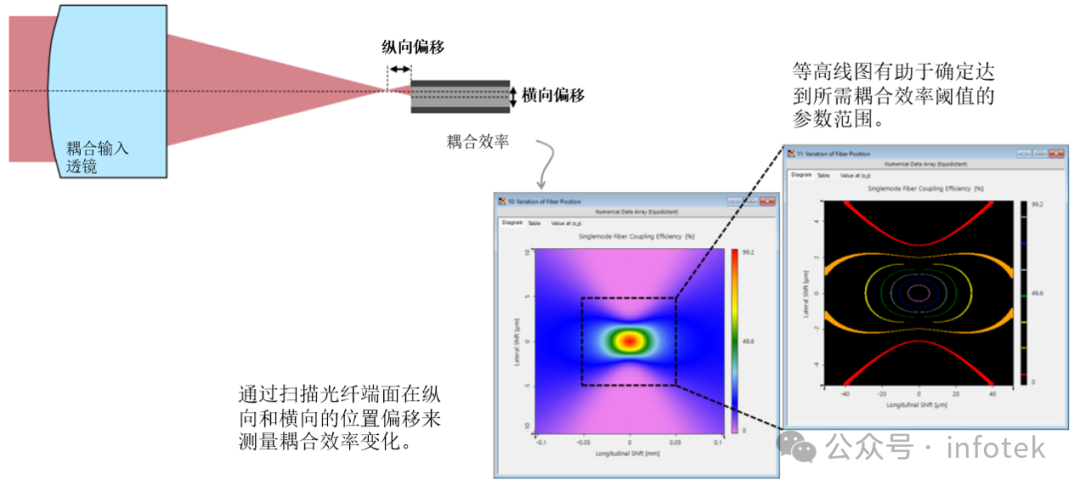

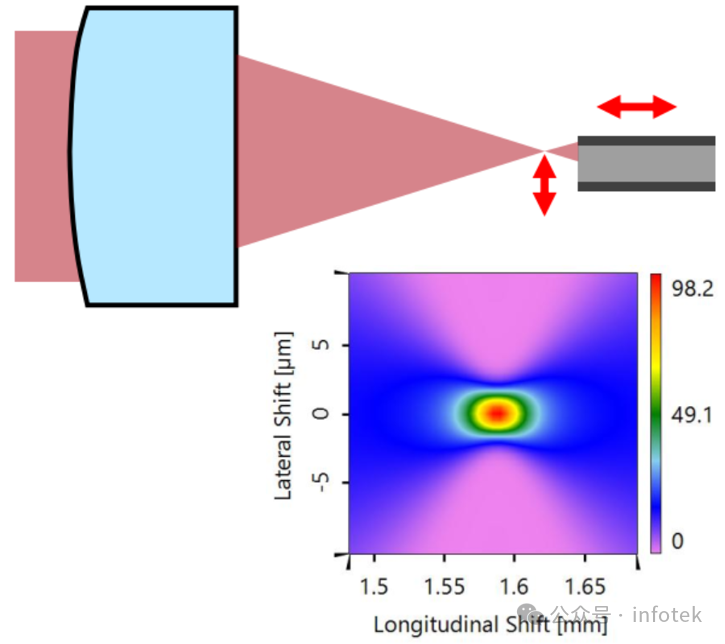

耦合效率 vs. 光纤端面位置偏移

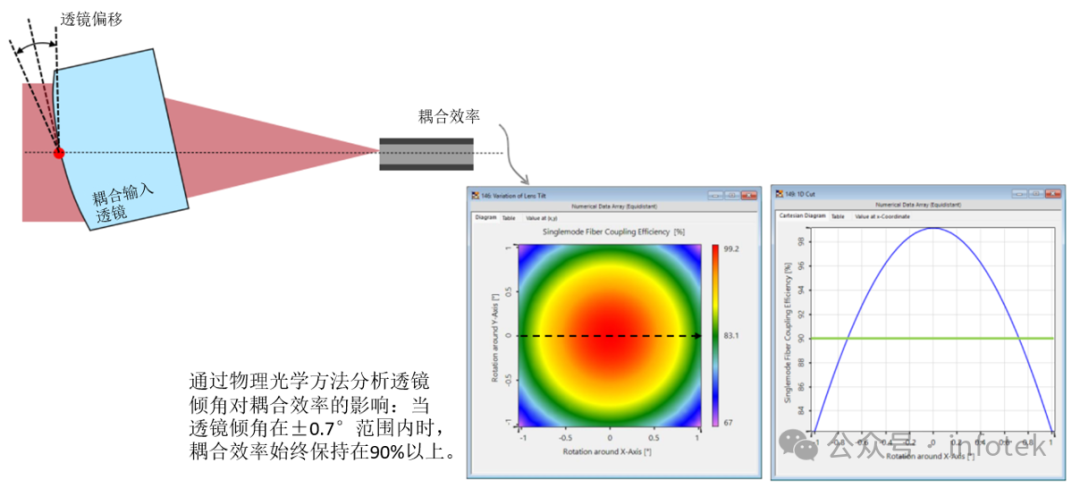

耦合效率 vs. 耦合透镜倾角

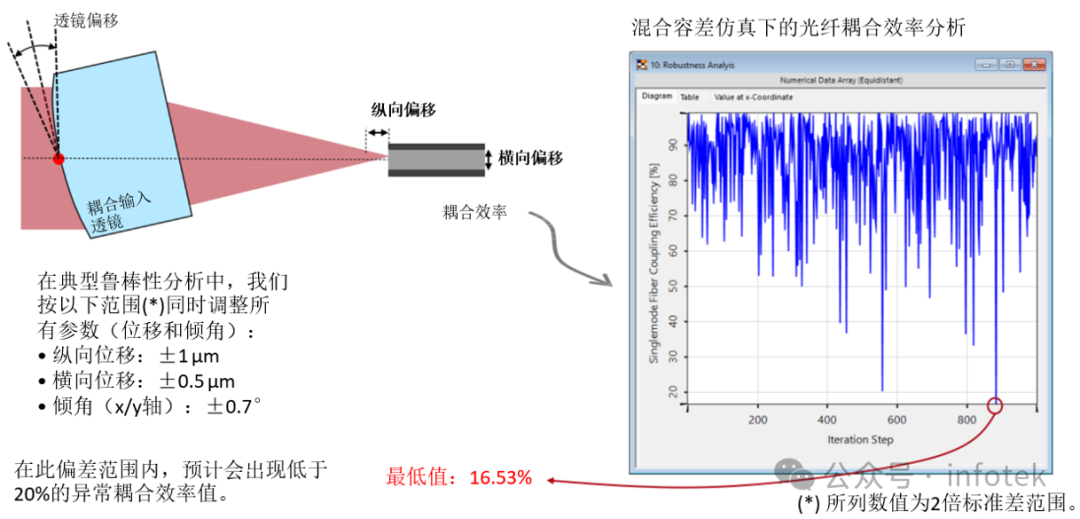

光纤耦合系统的鲁棒性容差分析


工作流程步骤

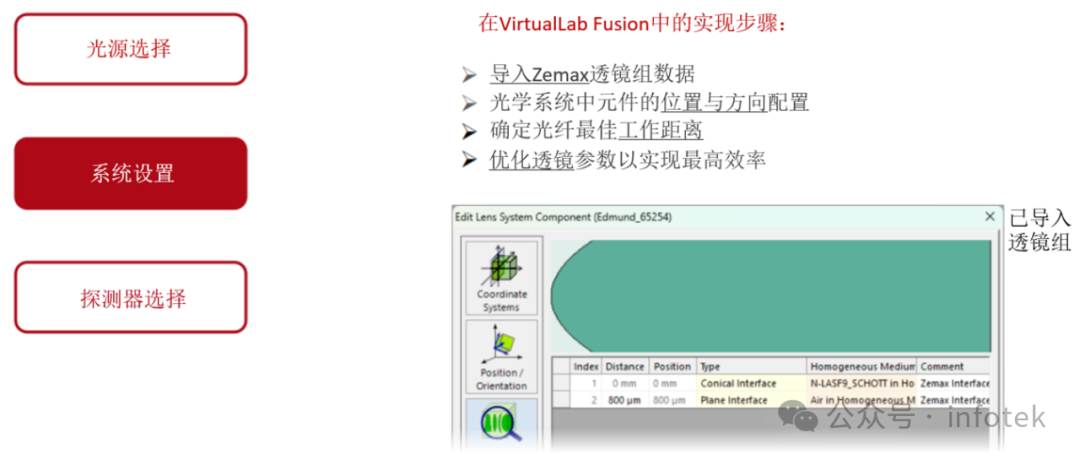

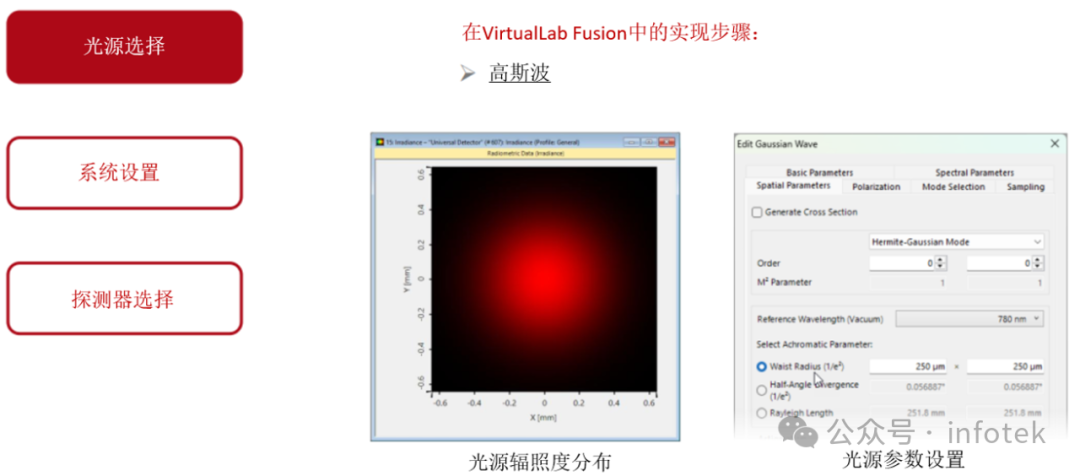

基本工作流程步骤

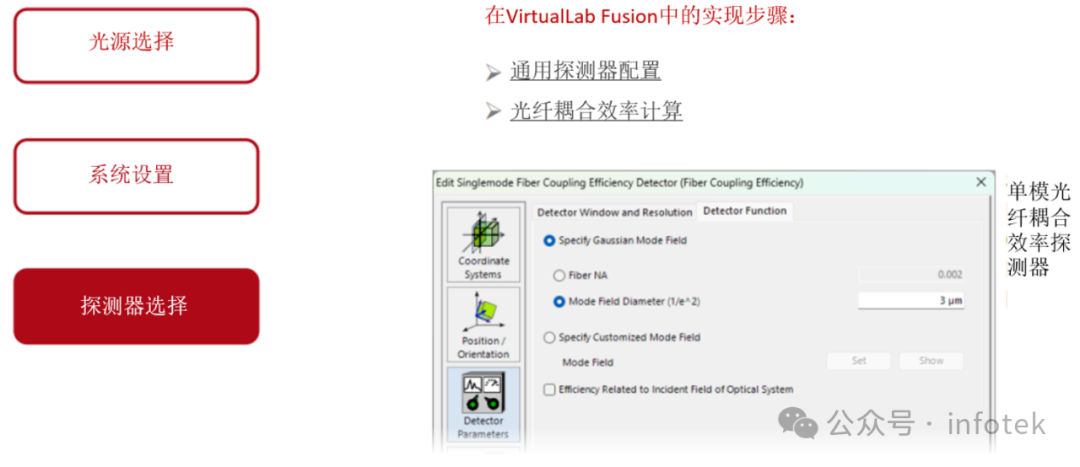

基本工作流程步骤


基本工作流程步骤

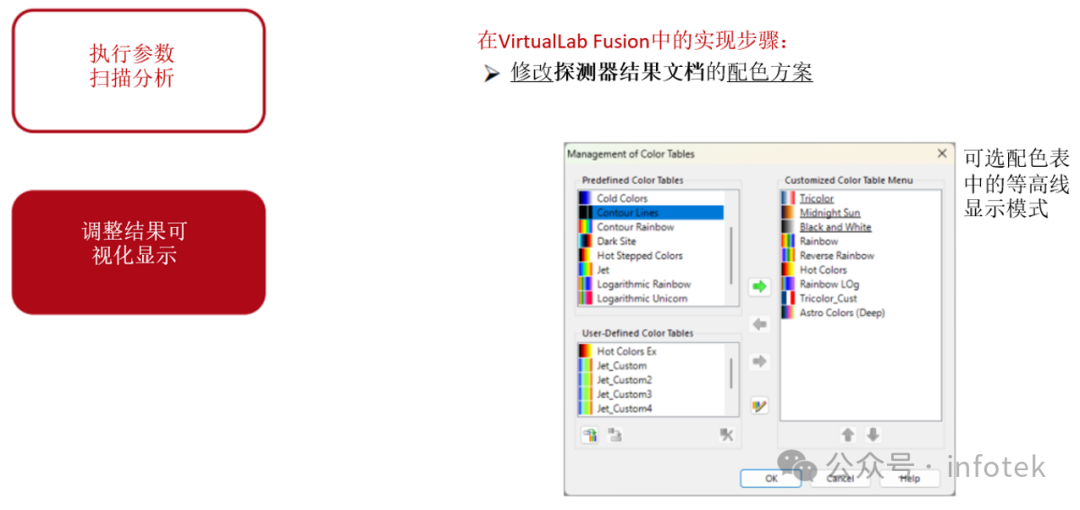

本案例专用工作流程步骤

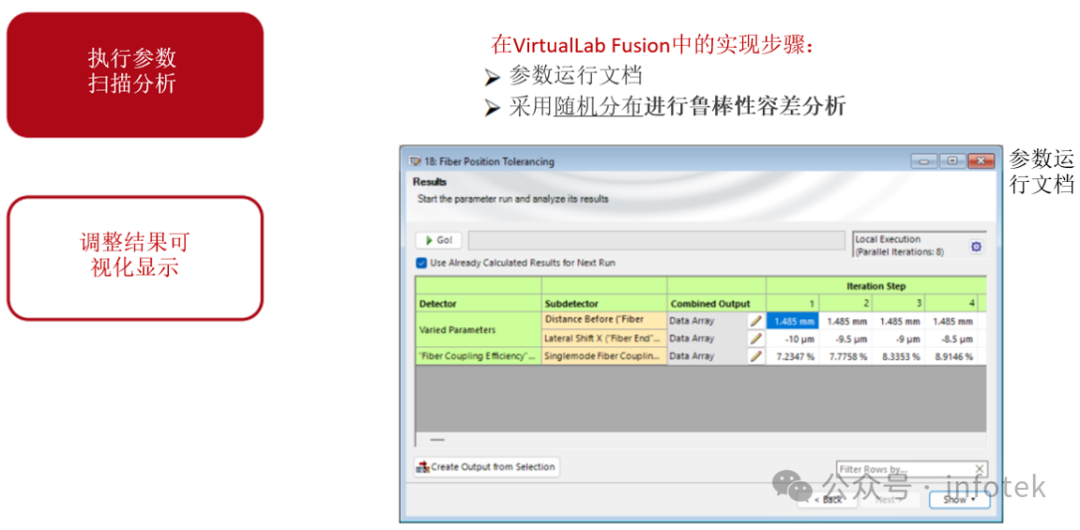

本案例专用工作流程步骤
