保偏光纤的消光比为什么总是测不准?

2026-07-31

你拿到一卷标称消光比 30 dB 的保偏光纤,接上偏振分析仪测一遍——23 dB。



重新熔接,重新测:25 dB。换一台仪器:28 dB。



光纤没换,数字每次都不一样。
问题不是光纤质量差,也不是仪器精度不够——而是消光比这个量,本身就极度依赖测量条件。

消光比到底在测什么

消光比(Extinction Ratio,ER)描述的是保偏光纤对偏振态的"保持能力"——沿慢轴注入的线偏振光,经过一段光纤后,有多少能量"泄漏"到了快轴。

定义为:



ER (dB) = 10 · log₁₀(Pslow / Pfast)



式(1)— 消光比定义

数值越高,保偏性能越好。30 dB 意味着慢轴功率是快轴的 1000 倍——看起来直观,但要精确测出这个比值,每一个环节都是陷阱。



小结:消光比衡量的是偏振串扰水平,本质是两个正交偏振分量的功率比,对注入角度极度敏感。

注入角度:最大的误差源

消光比测量的第一步是把线偏振光对准光纤的主轴注入。这听起来简单,但实际上:

若注入角偏离慢轴 θ 角,测量结果会变成:



ERmeasured = −10 · log₁₀(tan²θ + 10−ERtrue/10)



式(2)— 角度偏差对消光比测量的影响

当真实消光比为 30 dB 时,θ 仅偏 1°,测量值就会下降到约 24 dB;偏 2° 则降到 19 dB

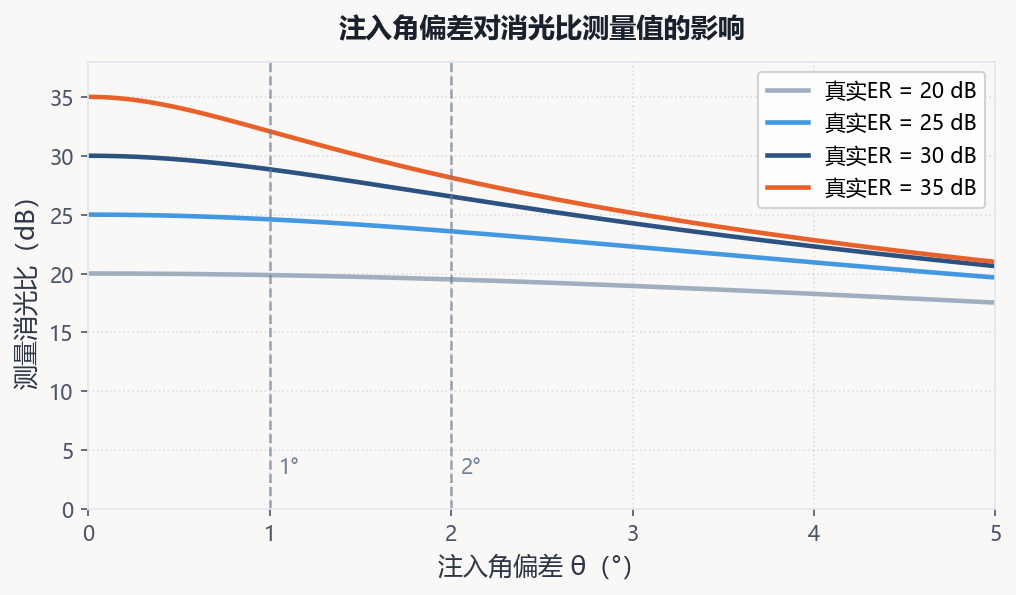

注入角度偏差与消光比测量误差关系图

图1 · 注入角偏差 θ 与消光比测量值关系(真实ER=30dB)

所以你每次重新对准,读数就不一样——不是光纤变了,是对准精度每次都略有不同。



小结:注入角度误差是消光比测量不准的首要原因。1° 的偏差足以让 30 dB 的结果变成 24 dB。

光纤弯曲与应力:把好光纤测出差结果

保偏光纤靠内部应力(熊猫型、领结型)维持双折射。当光纤受到外部弯曲或夹持应力时,会叠加额外的双折射,导致两轴之间发生模式耦合,消光比下降。

几个常见场景:


光纤盘绕直径过小(< 5 cm),弯曲引入明显串扰

光纤夹具夹持过紧,应力直接压在包层上

熔接点附近光纤扭转,轴向旋转叠加耦合

温度变化导致应力重新分布,消光比随温漂

实际测试中,同一段光纤在自由悬挂和固定夹持两种状态下,消光比可以相差 3~5 dB。



小结:测量时光纤的物理状态直接影响结果。弯曲、夹持、扭转都会压低消光比读数。

检偏器与探测器的影响

消光比的测量需要在光纤输出端放置一个检偏器,分别测两个正交方向的功率。这里有两个容易忽视的误差来源:

① 检偏器自身消光比不够高

如果检偏器的消光比只有 30 dB,你就永远测不到光纤真正的 30 dB——仪器本身就是瓶颈。测高消光比光纤需要消光比 ≥ 40 dB 的格兰棱镜或高质量偏振片

② 探测器偏振相关响应(PDR)

部分光电探测器对不同偏振方向的响应度有细微差异(通常 < 0.5 dB,但测高消光比时不可忽略)。换探测器或旋转探测器角度时读数就会略有不同。

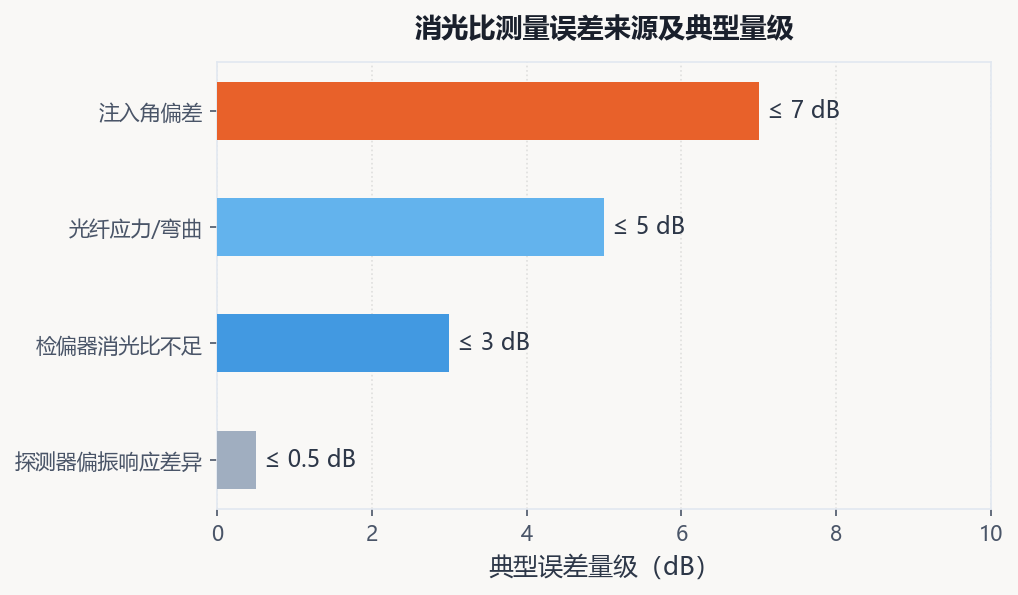

消光比测量误差来源汇总图

图2 · 消光比测量误差来源及典型量级



小结:检偏器消光比是测量上限,探测器偏振响应差异在高消光比测量中不可忽略。

工程排查清单

消光比测低了,按顺序检查:



步骤

检查项

快速判断方法



1

注入角对准是否到位

旋转输入偏振方向,找消光比最大值



2

光纤弯曲半径是否过小

松开固定,自由悬挂后重测对比



3

夹具是否施加了横向应力

拆除夹具,悬空状态重测



4

检偏器消光比是否足够

确认检偏器规格 ≥ 目标值 + 10 dB



5

光源偏振度是否足够高

用已知高消光比光纤验证光源偏振度



消光比是保偏系统的核心指标,但它同时也是对测量条件最敏感的指标之一。标称 30 dB 的光纤,在不理想的测量条件下测出 23 dB 是完全正常的——不要轻易认定光纤不合格,先把测量链路逐项排查一遍。
