保偏光纤偏振拍长与偏振消光比PER：从偏振演化到保偏机理

光纤通信、光纤传感、激光系统，尤其是相干光通信、光纤陀螺、高功率激光设备等场景中，以及目前炙手可热的CPO的ELS场景中，偏振态属于隐性但核心的关键参数。工程应用里常接触两个核心指标：

• 偏振拍长（Polarization Beat      Length, L_B）

• 偏振消光比（Polarization      Extinction Ratio, PER）







多数技术人员能单独理解两项参数的定义，但很难在统一物理模型下梳理二者内在关联。本文从光在光纤内的传输机理切入，梳理偏振态演化过程，阐明偏振消光比劣化的底层成因。

一、光纤中光的传输基础机理

光纤内的光以电磁波形式传输，传输过程核心是相位累积，并非简单沿固定路径传播。

理想光纤介质各向同性，不同偏振方向光波折射率一致，传播速度完全相同；实际光纤受几何截面不对称、内部残余应力、材料组分不均匀等因素影响，会产生双折射效应Birefringence。

二、双折射效应：快轴与慢轴

具备双折射特性的光纤存在两组正交本征偏振主轴，分别定义为快轴、慢轴，二者对应介质折射率存在差值：

慢轴折射率数值更大，光沿该轴传输速度更低；快轴折射率更小，光传输速度更快。

三、偏振拍长：偏振态周期性演化特征长度

1. 偏振拍长基础定义

偏振拍长（Polarization Beat Length，LB）定义为快轴、慢轴两本征偏振模传播相位差累计达到2π时对应的传播距离。由于传播常数不同，两本征模沿光纤传输过程中相位差持续累积，当相位差达到2π时，即完成一个拍长周期。

为便于观察偏振态变化，以45°线偏振作为典型例子。当入射线性偏振光与光纤双折射主轴呈45°夹角时，可分解为幅值相等的快轴、慢轴两本征偏振模。随着两模式相位差不断变化，输出偏振态也随之周期性演化；当传播距离达到一个拍长时，偏振态恢复初始状态。

传播常数与拍长计算公式：

拍长物理规律：拍长数值越小，光纤双折射强度越高；拍长数值越大，双折射强度越弱，拍长直观表征偏振态演化快慢。

2. 偏振态沿光纤的周期性变化规律

入射光为与主轴成45° 线偏振光，初始时刻快慢轴分量相位一致，沿光纤传输时偏振态随距离周期性切换：

• 在 z = 0：相位差为0，输出为线偏振光。

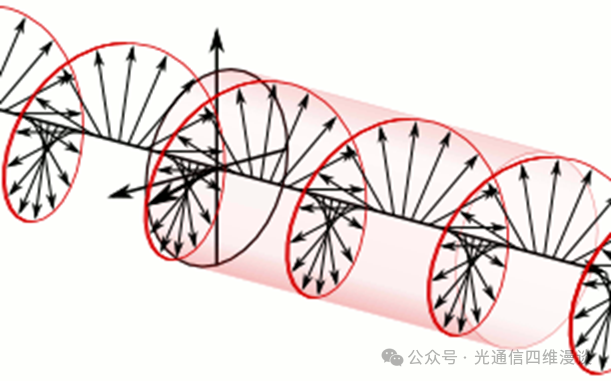

• 在 z = L_B /4：相位差为 π/2，两个模式正交相位，合成圆偏振光。

• 在 z = L_B /2：相位差为π，输出仍为线偏振，偏振方向相对入射光旋转 90°.

• 在 z = L_B：相位差为 2π，偏振态完全复原，完成一个演化周期。

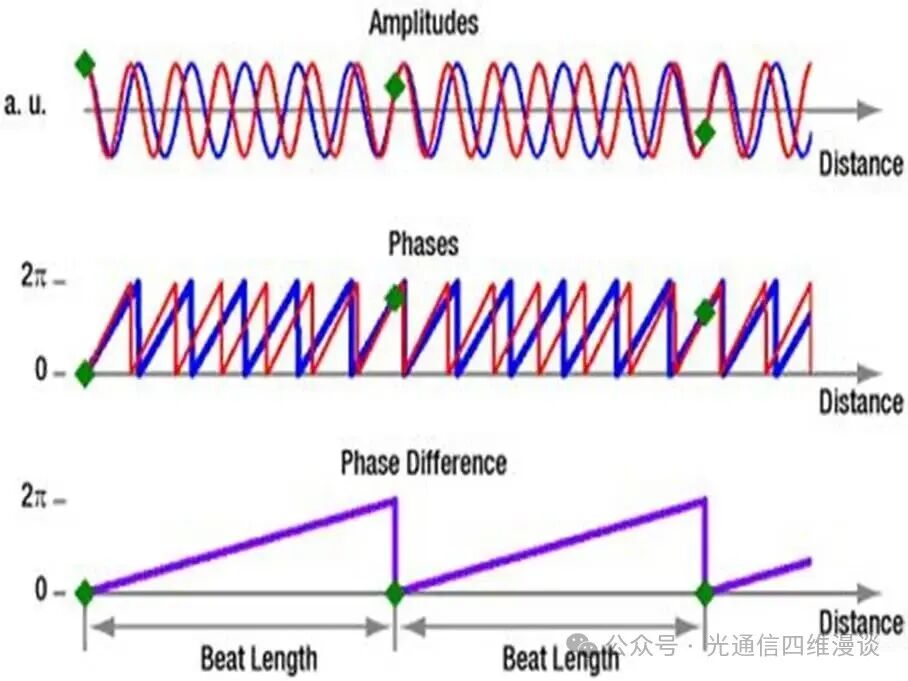

相位与振幅周期变化

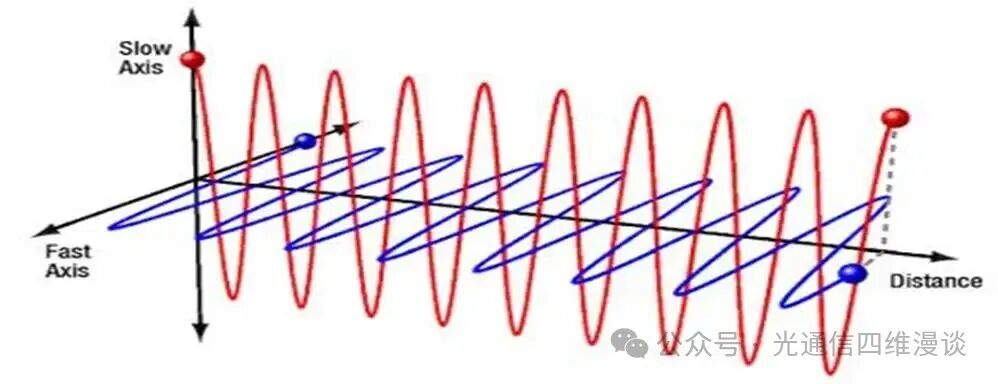

快慢轴偏振传输示意

图中红色波形对应慢轴本征偏振模，蓝色波形对应快轴本征偏振模。由于快、慢轴传播常数不同，两本征偏振模之间的相对相位差会随着传播距离不断累积，从而驱动偏振态沿传播方向周期性演化。

四、实际工况下偏振态劣化成因

理想无扰动光纤内，偏振态严格依照拍长周期稳定演化；实际使用中光纤存在微弯曲、环境温度波动、外部挤压应力等干扰，扰动会引入空间分布的模式耦合系数，使快轴、慢轴两本征偏振模之间发生能量耦合，导致原本保持稳定的偏振态逐渐发生变化，保偏性能下降。

五、偏振模式耦合产生机理

基于耦合模理论，弱耦合、缓变扰动近似条件下，模式耦合能否有效累积，取决于扰动空间频率与传播常数差△β是否满足相位匹配条件,要量化这点的话，我们引入耦合模理论:

其中 ：

分两种情况解读：

• 高双折射（短拍长光纤）：△β数值大，两本征偏振模之间相位差随距离快速变化，耦合积分相互抵消，模式耦合难以持续累积，因此能量交换极弱。

• 低双折射（长拍长光纤）：Δβ数值较小，两本征偏振模之间相位差变化缓慢，扰动引起的模式耦合能够持续累积，因此能量逐渐转移，保偏性能明显下降。







六、偏振消光比 PER：偏振劣化量化指标

偏振消光比PER表征光纤保偏能力，定义为光纤主轴偏振功率与正交偏振功率的比值，工程中统一采用分贝 (dB) 表征：

其中 P_∥为主偏振方向功率，P⊥ 为正交方向功率。

理想无扰动条件下，虽然偏振态会随着快、慢轴之间相位差变化而周期性演化，但快轴、慢轴本征偏振模之间不会发生能量交换，因此不会导致PER下降。实际工程下，正交偏振功率主要来源于外界扰动引起的模式耦合。模式耦合越强，正交偏振分量越大，PER越低，光纤保偏性能越差。

七、拍长与消光比 PER 定量关联

在工程应用中, 虽然表征不那么学术化，PER还是一个可以采用的指标。

在弱耦合条件下，模式耦合效率近似与Δβ²成反比。传播常数差越大，相位失配越明显，扰动产生的耦合越容易在传播过程中相互抵消，因此模式耦合效率越低。

短拍长（高双折射）光纤依靠快速相位失配效应，大幅削弱模式耦合效率，最终实现更高的偏振消光比。

由于拍长与传播常数差Δβ一一对应，因此短拍长意味着更大的Δβ、更强的相位失配能力，从而更有效地抑制模式耦合，提高光纤保偏能力。

八、工程应用逻辑：保偏光纤设计追求短拍长

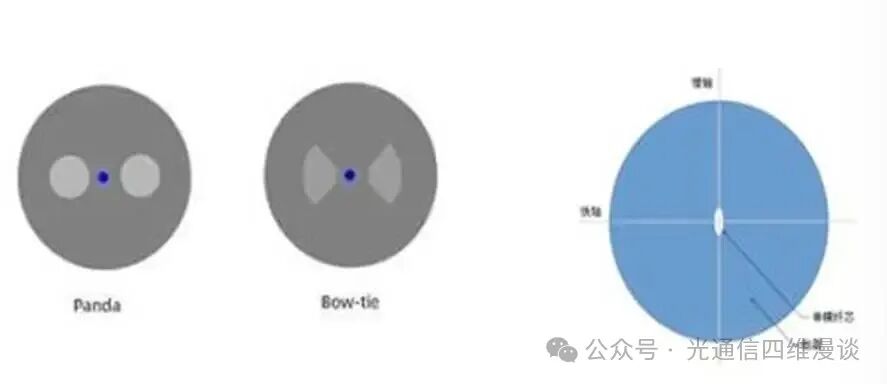

工业保偏光纤通过特殊截面结构人为制造强双折射，将偏振拍长压缩至毫米量级，依靠快速相位变化形成相位失配，抑制偏振模式能量耦合，大幅提升消光比性能。主流保偏光纤结构分为三类：熊猫型 (Panda)、蝴蝶结型 (Bow-tie)、椭圆芯型。

九、PM光纤能够保偏的基本原理:

偏振拍长控制偏振态自身的演化规律，外界扰动带来的模式耦合是偏振性能劣化的根源，偏振消光比 PER 是偏振劣化程度的量化结果。

光纤双折射的核心作用并非直接提升PER，而是通过增大快、慢轴本征偏振模之间的传播常数差△β，形成持续的相位失配，使外界扰动产生的模式耦合难以有效累积，从而提高光纤的保偏能力。△β数值越大，光纤对扰动频率的筛选特性越强，仅满足相位匹配条件的特殊扰动才能产生有效偏振耦合。

十、总结

本文从三层物理维度搭建完整偏振分析体系：

• 介质物理层面：光纤双折射△n、快慢正交主轴；

• 传输演化层面：偏振拍长LB、偏振态周期性循环变化；

• 工程应用层面：外界扰动引发模式耦合、偏振消光比 PER 表征保偏性能。

其实光纤偏振相关问题无法依靠单一参数解释，其本质是传播常数差Δβ决定快、慢轴本征偏振模之间相对相位差的演化，相对相位差影响模式耦合效率，而模式耦合最终决定偏振消光比PER。介质双折射、相对相位演化与随机扰动共同作用，构成了PM光纤保偏机理的完整物理链条。
