光纤连接器：如何在LC/FC/SC/ST/MU/MPO/MTP中选择？

什么是光纤连接器？

光纤连接器是一种用于光纤互连的设备。它通过物理接口促进光纤之间的传输和接收。光纤连接器的主要功能是促进光纤间向目标设备传输光信号，从而实现高速、稳定且高质量的数据传输。

光纤连接器的结构

光纤连接器由四个关键组件组成：

1. 针（Ferrule）：

   这是一种长而薄壁的圆柱体，用于安装光纤。销作为对齐机制，孔略大于纤维包覆层。纤维的末端位于销针尖端，虽然销钉通常由金属或陶瓷制成，但也有塑料的变体。




2. 连接器本体：
   也称为连接器壳体，是插针所在的部分。连接器本体由金属或塑料制成，包含固定光纤的组件。不同连接器型号的设计差异较大，但焊接或法兰等方法常用于连接强度构件和电缆护套。

3. 光纤电缆：

   此电缆连接连接体，作为光纤的入口。连接处通常会加装应力缓解靴以增强耐用性。




4. 连接器机制：

   与传统的公母电子连接不同，大多数光纤连接器采用定位套管进行匹配。这使得连接和断开变得简便，通常称为直通隔板适配器。




光纤连接器是如何工作的？

当两根光纤通过连接器连接时，引脚会完美对齐，使光信号能够连续传输而无损耗。该工艺要求连接器具有极低的插入损耗和回波损耗，同时具备出色的重复性和可更换性。

光纤连接器的分类

光纤连接器是光通信领域的无名英雄，确保网络间的数据传输无缝。了解它们的分类有助于揭开它们的角色和应用面纱。让我们深入了解这些连接器的四种主要分类方式：

1. 传输介质：单模与多模

光纤连接器主要根据其支持的传输介质类型进行分类：

• 单模连接器：

  专为长距离通信设计，提供高速数据率且信号损耗最小。它们非常适合需要长距离精度和清晰度的应用。




• 多模连接器：

  这些连接器适合较短距离，可以利用多条光路。它们在局域网和其他短程应用中具有成本效益。




2. 结构变异：模型的世界

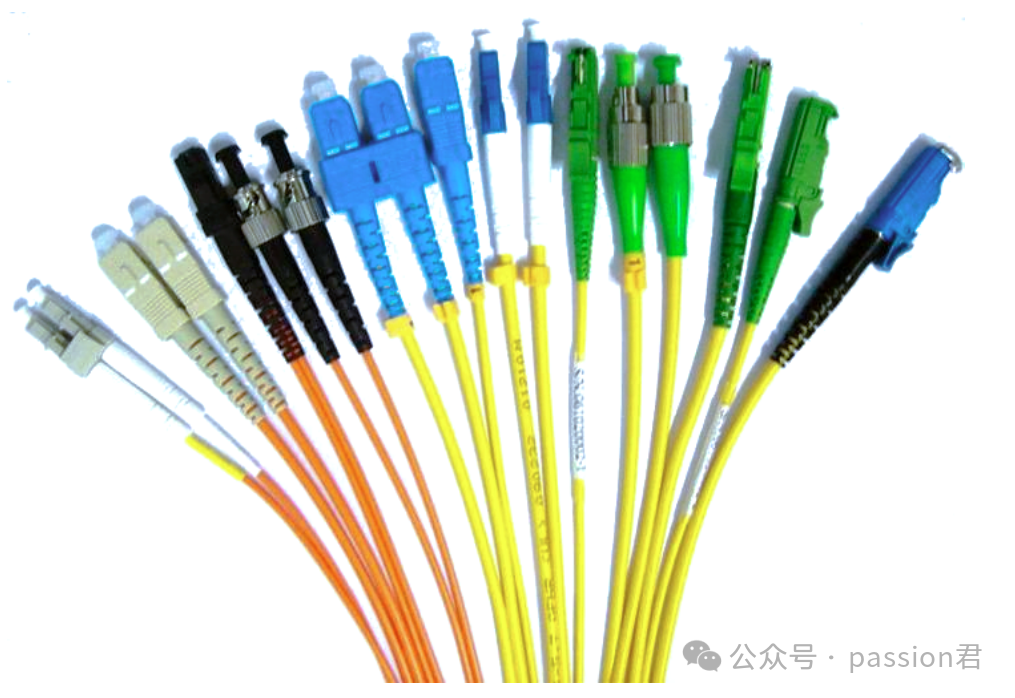

光纤连接器的结构设计差异很大，型号包括ST、SC、FC、LC、MT-RJ、MPO/MTP、MU、DIN、E2000、SMA、BICONIC和D4。每个型号都有针对特定应用量身定制的独特功能。

3. 销钉端面：PC、UPC和APC

连接器的针脚端面会影响其性能，并可分为：

• PC（物理接触）：提供基本的性能，表面平整。

• UPC（超物理接触）：提供更优的性能，表面略微弯曲以减少信号损失。

• APC（斜面物理接触）：采用倾斜表面以减少反射和信号衰减，提供最高性能。

4. 光纤芯数：单芯与多芯

连接器还可根据其容纳的光纤芯数进行分类：

• 单芯连接器：

  用于单根光纤连接，简便易用。




• 多光纤芯连接器：

  如MPO/MTP，这些连接器可以同时处理多条光纤，非常适合高带宽应用。

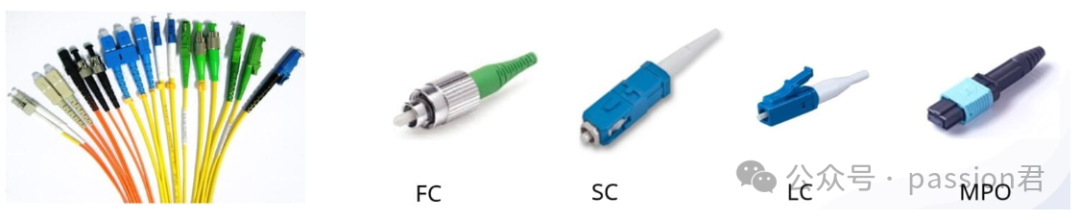

聚焦最受欢迎的连接器

虽然光纤连接器有100多种类型，但由于其多功能性和性能，少数几种主导了市场。让我们来了解一些最受欢迎的连接器类型及其独特功能。

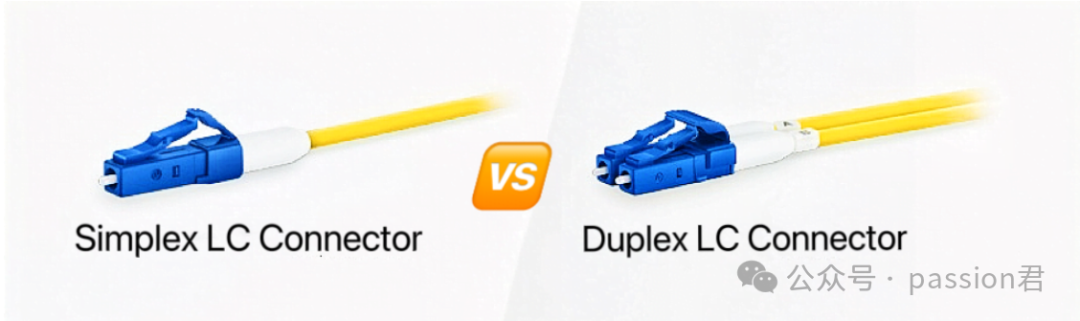

LC连接器：

LC连接器，全名“Lucent Connector”，由美国贝尔实验室率先发明。其突出特点是1.25毫米的针脚和套筒，尺寸只有传统连接器如SC和FC的一半。这种紧凑的设计使液晶光纤连接器非常适合高密度环境，如数据中心和住宅设施。易用的拉片机构便于快速安装和拆卸，最大限度地降低电缆损坏风险。

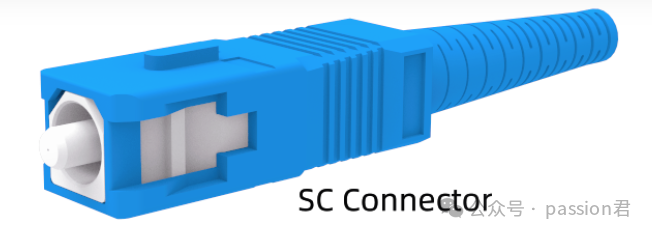

SC连接器：

由日本NTT公司开发的SC连接器（方形连接器）采用由模压玻璃纤维塑料制成的坚固矩形外壳和2.5毫米的套圈。SC光纤连接器以其可靠性著称，是光纤网络中的常用材料，尤其是在配线架和墙板中。

SC光纤连接器以其高拉力和推挽接口著称，适合高密度安装。它们是市场上最早的低成本高性能连接器之一，主要用于单模应用，尽管也在某些多模网络中有所应用。

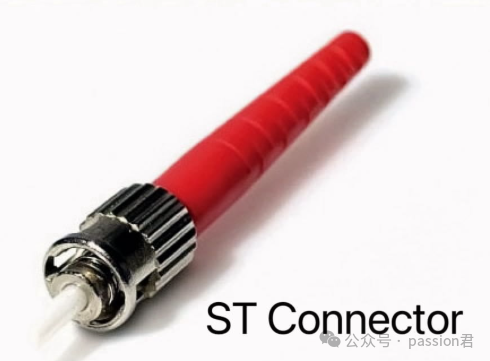

ST连接器：经典选择

ST连接器（直头）是最早的光纤连接器之一，采用类似BNC的卡口锁定机构，确保连接安全。虽然可靠且简单，但ST光纤连接器体积庞大且易受尘埃污染，导致其受欢迎程度下降。尽管如此，它仍是远程和短距离应用的可行选择，包括校园网络和军事设施。

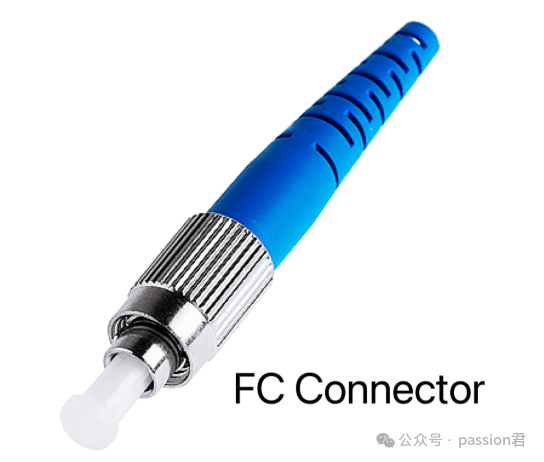

FC连接器：工业标准

FC连接器（Ferrule Connector）也由NTT公司开发，以其螺丝锁定机构著称，具有高抗拉强度。这使得FC光纤连接器非常适合工业和恶劣环境，在稳定性和高性能连接至关重要的环境中。然而，其较大的尺寸在高密度应用中可能成为缺点。

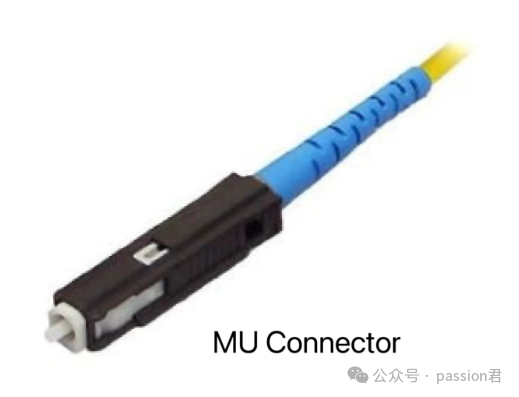

MU Connector：微型奇迹

MU连接器（微型单元）是SC连接器的小型版本，设计用于高密度应用，如数据中心。其紧凑的体积在空间有限的环境中具有优势，但在安装过程中需要小心操作以避免损坏。

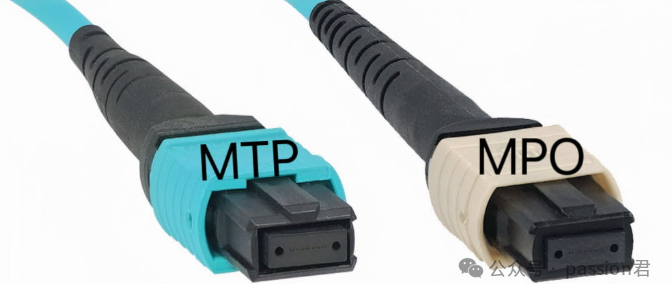

MPO连接器：多光纤解决方案

MPO连接器（多纤维推入）是由NTT公司设计的多纤维连接器，能够连接最多12根光纤。MPO光纤连接器的模块化设计和高密度能力使其成为大型数据中心和电信网络的热门选择。

MTP连接器：

MTP连接器（多纤维终端推入式）是MPO连接器的高级版本，提供更优越的机械和光学性能。MTP光纤连接器可连接多达72根光纤，非常适合数据中心的高速数据传输。其快速且简单的安装过程使其成为高性能计算和电信网络的首选。

单模光纤连接器

单模光纤的特点是其核心尺寸较小，通常约为9微米，这使得它们能够在极小的信号损耗下传输长距离数据。这使得它们非常适合高速、长途网络。

以下是一些常见的单模连接器：

• SC连接器：

  以方形卡环著称，SC连接器提供优异的对齐性和低插入和回波损耗，是单模应用的热门选择。




• LC连接器：

  体积更小且易于使用，适合高密度环境如数据中心。




• FC连接器：

  坚固可靠，FC连接器用于需要高精度和高性能的应用。




多模光纤连接器

多模光纤的芯径较大，通常为50或62.5微米，因此能够携带多种光模。这使得它们适合较短距离的活动，如建筑物内或校园内。

常见的多模连接器包括：

• SC连接器：

  这些连接器也用于多模应用，配有陶瓷套圈，确保核心精确对齐并减少反光。




• ST连接器：

  采用旋转式、旋转式机构，ST连接器易于使用，但不如其他类型紧凑。




• LC连接器：

  与单模连接器一样，LC连接器体积小巧易用，非常适合高密度环境。




为您的应用选择合适的连接器

选择光纤连接器时，请考虑以下几点：

• 距离：

  对于长距离应用，单模连接器更优，因为它们能够在更远距离内保持信号完整性。




• 带宽：

  如果优先考虑高带宽，单模光纤通常更为适用。




• 环境：

  对于高密度环境，如数据中心，LC连接器因其体积紧凑，通常是最佳选择。
