一文读懂DFB激光芯片的光栅:一条200纳米级刻线,怎样锁住一个波长?

2026-08-18

如果把FP激光器比作一条两端装镜子的走廊,DFB激光器就像把无数面极弱的小镜子,均匀埋进整条走廊。每一面小镜子的反射都很弱,但当它们以严格周期排列,某个波长的反射会一路同相叠加,最后压过其他波长。

这就是DFB——Distributed Feedback,分布式反馈。它之所以能输出相对稳定的单纵模,不是因为腔内真的只有一个波长,而是因为光栅让目标模式拥有更低的起振门槛。其他模式即使存在,也更难抢到增益。

先纠正标题里的一个误会

锁住波长的不是孤零零一条刻线,而是一整段周期结构

工程师口中的“200纳米级光栅”,通常首先指光栅周期Λ处在约200多纳米这个量级。周期是相邻重复单元之间的距离;刻线本身多宽,还与占空比有关。对1550 nm附近的一阶InP DFB,常见周期约240 nm;对1300 nm附近,周期可在200 nm左右。

一颗几百微米长的DFB芯片里,会排下上千个光栅周期。每个周期只制造一点点折射率扰动,把一小部分前向光散射成后向光。只有当这些微弱反射在传播中保持合适相位,它们才会越叠越强。所谓“锁波长”,实质是整个光栅阵列共同完成的相干选择。


第一把钥匙:布拉格条件

周期决定哪个波长能把所有微弱反射“排成一队”

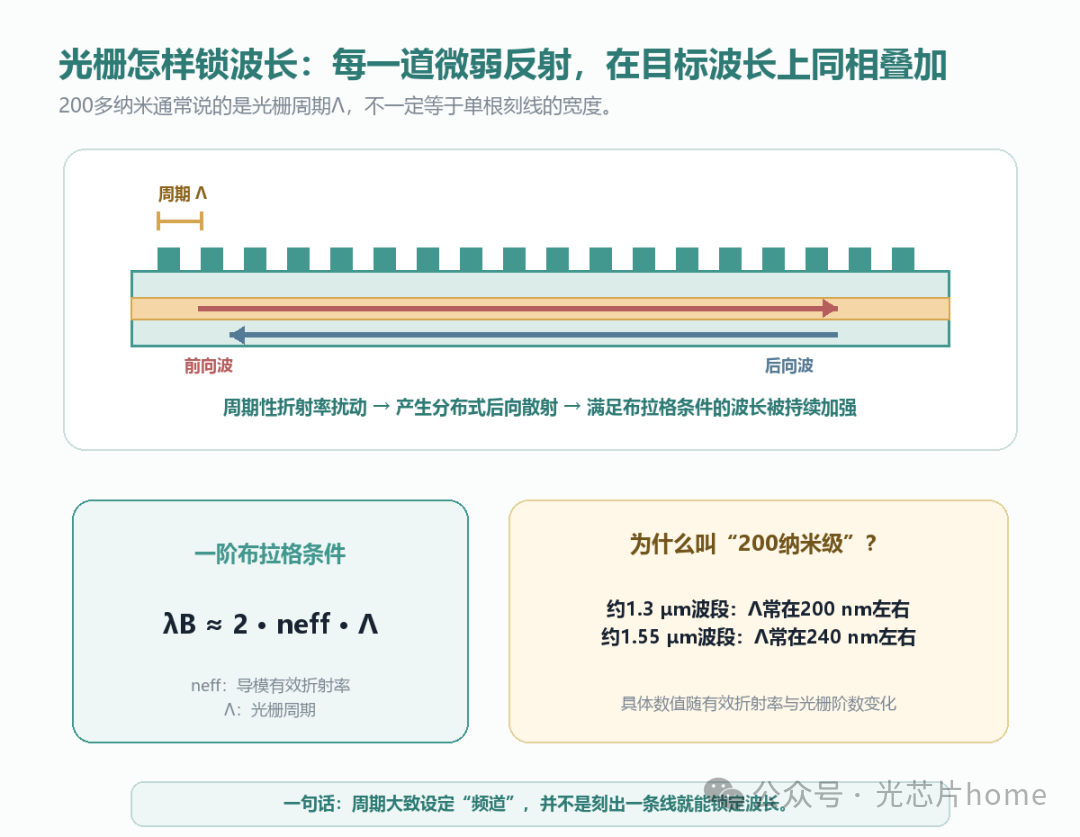

对最常见的一阶光栅,可以用λB≈2neffΛ理解中心波长。λB是布拉格波长,neff是导模看到的有效折射率,Λ是光栅周期。光在半导体波导里的波长比真空中短,所以1550 nm的光,并不需要1550 nm的光栅周期;在neff约3.2的直观估算下,周期约为242 nm。

这个公式也解释了两个事实。第一,同一套外延和波导结构,只要小幅改变光栅周期,就能做出不同波长的DFB阵列,供波分复用系统选择。第二,即使版图周期完全相同,只要外延厚度、材料组分、波导宽度或温度改变了neff,实际出光波长仍会移动。

因此,光栅周期设定的是目标频道,但晶圆结构与热状态决定频道最终落在哪里。DFB并不是一把只看纳米光刻的锁,它同时是一把材料、波导和温度共同参与的锁。

第二把钥匙:耦合系数κ与光栅长度L

反射要足够强,也不能只追求“越强越好”

光栅对前向波和后向波的耦合能力,常用耦合系数κ描述。刻蚀更深、折射率调制更大、光场与光栅重叠更多,κ往往更大;光栅越长,累积反馈也越强。所以工程上经常用无量纲的κL讨论整段光栅的总体作用。

κL太小,分布反馈弱,模式选择能力和阈值表现可能不够理想,端面反射也更容易影响结果。κL太大,又可能让光子密度沿腔长分布更不均匀,加重空间烧孔,并在输出功率、调制性能和模式稳定性之间制造新的权衡。不存在对所有产品都通用的“最佳κL”。

这也是为什么光栅的线宽、占空比和刻蚀深度都不是外观参数。它们通过折射率扰动和模式重叠,直接改写κ;而几纳米级的工艺漂移,可能在晶圆上被放大为SMSR、阈值和波长分布的离散。

第三把钥匙:λ/4相移

给布拉格波长附近的一个模式,单独留出“冠军席位”

理想均匀DFB光栅会在布拉格频率附近形成禁带,禁带两侧各有一个可能起振的模式。它们像两名实力接近的选手,端面相位、温度和注入电流稍有变化,胜负就可能翻转,带来双模或跳模风险。

常见办法是在光栅中央加入λ/4相移。用光栅相位来描述,它相当于引入特定相位突变,在禁带中创造一个局域缺陷模,使布拉格波长附近出现更明确的低阈值候选。这样,单纵模选择通常更稳,左右端输出也更容易按设计分配。

但“有相移”不等于万事大吉。相移的位置、实际光学长度、两侧光栅强度、端面反射和纵向载流子分布都会参与模式竞争。相移型DFB仍需要光栅设计与镀膜、腔长、电流分布协同。


光栅刻在哪里?

埋置、表面和侧壁结构,回答的是不同的制造问题

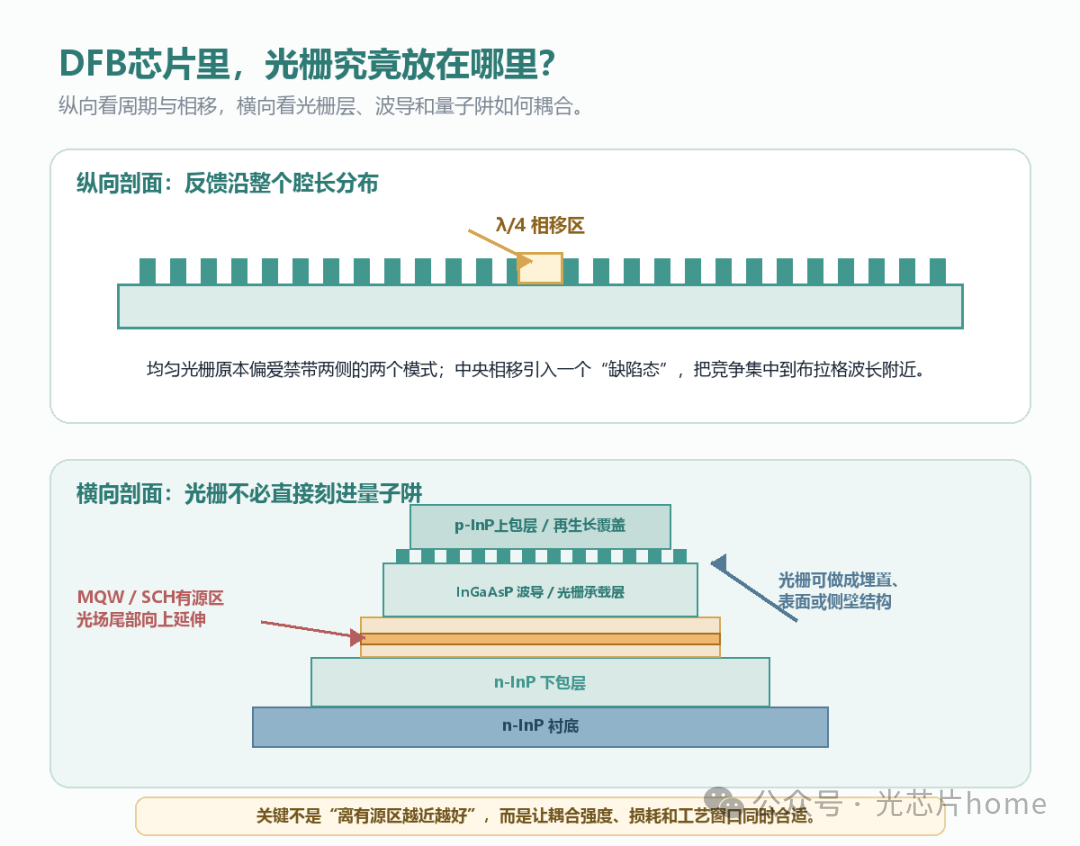

埋置光栅:经典InP DFB路线

先在靠近有源波导的半导体层上形成周期沟槽,再外延生长p-InP包层把光栅覆盖起来。光场通过倏逝尾部与光栅耦合。它能获得稳定而可设计的耦合,但会引入光栅刻蚀后的再生长界面,对表面清洁、形貌保持和掺杂扩散提出要求。

表面光栅:把周期结构放到波导上方

表面光栅便于在后段工艺中定义,也适合某些膜激光器和异质集成结构。代价是光场到光栅的距离、覆盖层厚度和刻蚀损耗需要精细平衡;光栅离模式太远,κ不足,太近或太深又可能增加散射和损耗。

侧壁光栅:把波导边缘做成周期起伏

侧壁光栅可与脊波导一次图形化,减少传统埋置光栅的再生长依赖,适合集成化路线。但它更敏感于电子束或光刻邻近效应、刻蚀垂直度和侧壁粗糙度,波导宽度扰动也会同时影响neff与κ。

制造时,难点远不止“刻到240 nm”

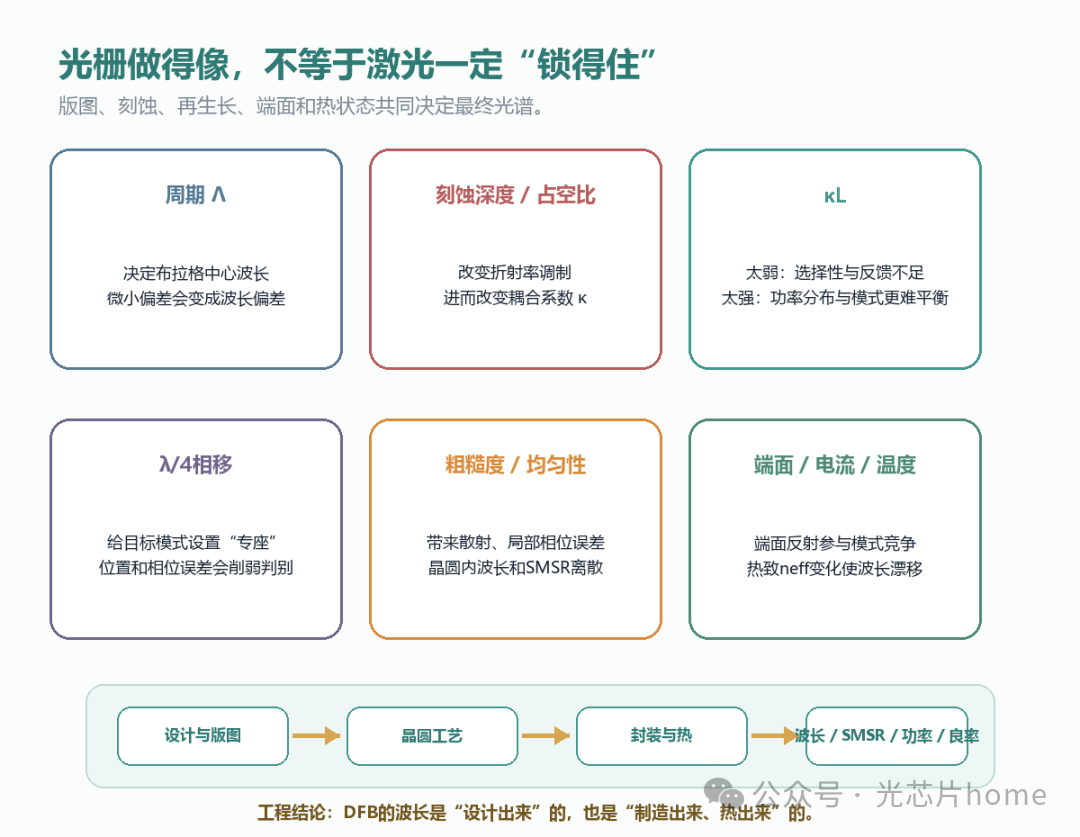

真正考验良率的是整片晶圆上的一致性

第一步是把周期图形写进抗蚀剂。研发中常见电子束直写,量产路线还会考虑干涉光刻、纳米压印或高分辨率投影光刻。图形随后转移到InP或InGaAsP光栅层,再视结构需要进行清洗、再生长、脊或台面刻蚀、电极和端面工艺。

这里至少有五类误差会叠加:周期误差改变布拉格波长;占空比和刻蚀深度改变κ;线边粗糙带来散射;再生长可能钝化也可能损伤光栅形貌;端面反射则会把原本的分布反馈腔变成“光栅加弱FP腔”的混合问题。

因此,SEM里看到一排漂亮条纹,只能证明局部形貌不错。最终还要看晶圆级波长分布、阈值电流、斜率效率、SMSR、线宽、温漂、调制眼图和老化稳定性。对量产而言,光栅的价值最终要以器件分布和可重复性来兑现。


怎么看一颗DFB是否真的“锁住了”?

不要只看中心波长,还要看它在电流、温度和时间里是否稳定

最直观的是光谱:主模是否突出,边模抑制比SMSR是否满足应用要求。但一次室温、单电流点的高SMSR并不能代表全状态稳定。工程验证通常还会扫电流、扫温度,观察波长漂移、模式跳变、谱线展宽和功率变化。

如果用于直接调制,还要关注动态啁啾和高速驱动下的瞬态光谱;如果进入DWDM或相干系统,则会进一步关心绝对波长、线宽、频率噪声和热控。换句话说,“锁住”不是把波长钉死,而是让一个模式在规定工作窗口内始终赢得足够明显。

温度升高或电流增大时,材料折射率与载流子分布会变化,neff随之改变,布拉格波长也会漂移。TEC、热阻、驱动方式和封装应力,都会在芯片离开晶圆后继续影响这把纳米级的“锁”。

最后记住四句话

把复杂DFB光栅压缩成一张工程思维卡

周期Λ决定目标波长的大致位置;耦合强度κ与长度L决定分布反馈有多强;λ/4相移帮助从竞争模式中选出一个主模;制造一致性与热状态决定这套设计能否在整片晶圆和真实系统里兑现。

所以,一条200纳米级刻线并不能独自锁住一个波长。真正工作的,是一整段精确排列的周期结构,是光场与光栅的耦合,是相移对模式的筛选,也是材料、刻蚀、再生长、端面和温度共同维持的相位秩序。

DFB光栅最迷人的地方,就在这里:它用纳米尺度的重复,把无数次几乎可以忽略的微弱反射,叠成了一束能够跨越数十公里光纤、仍保持明确“颜色”的激光。
