TEC 温控平台全解析：从珀尔帖效应到 ±0.01°C 精密温控（一）
一文讲透半导体制冷器（TEC）的工作原理、系统设计、选型计算、传感器选型与控制算法，附完整计算实例与品牌清单。
在激光器、光通信模块、医疗 PCR 仪、红外探测器这些"怕热"的设备里，温度每漂移 0.1°C，波长、功率、噪声性能就可能跟着跑偏。TEC（Thermoelectric Cooler，半导体制冷器）温控平台正是解决这类问题的标准答案：没有压缩机、没有制冷剂、没有运动部件，一块 40×40 mm 的"小瓷片"就能实现 ±0.01°C 甚至更高的温控稳定性。
一、TEC 工作原理：一块会"泵热"的半导体
1.1 珀尔帖效应（Peltier Effect）
1834 年法国物理学家珀尔帖发现：当直流电流通过两种不同导体（或半导体）组成的回路时，一个接头吸热、另一个接头放热。电流反向，冷热面也随之互换。
TEC 的实际结构是把大量的 P 型 / N 型热电材料对（通常是碲化铋 Bi₂Te₃）电串联、热并联地夹在两张陶瓷基板之间：
▲ 图1 TEC 内部结构：两张陶瓷基板之间是电串联、热并联的 P/N 电偶阵列，电流换向则冷热面互换
1.2 冷端的三股热流
TEC 冷端实际的净制冷量，是三股热流"打架"的结果：
写成公式（TEC 选型的第一核心方程）：
Qc = S·Tc·I − ½I²·R − K·ΔTQc：冷端净制冷量（W） S：模块塞贝克系数（V/K） Tc：冷端绝对温度（K） I：工作电流（A） R：模块电阻（Ω） K：模块热导（W/K） ΔT = Th − Tc：冷热端温差（K）
另外两个常用方程：
输入电压 V = S·ΔT + I·R热端放热 Qh = Qc + V·I （被控对象的热量 + TEC 自身耗电，全部要由散热器排走）
制冷系数 COP = Qc / (V·I)
▲ 图2 TEC 性能曲线：同一电流下 ΔT 越大制冷量越小；圆点为本文实例的工作点（4 A，ΔT = 30 °C）
1.3 三个关键规格参数
注意：Qmax、ΔTmax、Imax 不能同时达到。选型时务必使用性能曲线或完整公式，不能拿 Qmax 直接对负载。
二、TEC 温控系统设计：理论框图
一套完整的 TEC 温控平台由 被控对象（芯片/激光器等）、温度传感器、温度控制器、驱动电路、TEC、散热器（风冷/水冷/气冷）六部分组成，本质上是一个闭环温度伺服系统。
2.1 系统总体框图
▲ 图3 系统硬件架构：被控对象（激光器模块）→ 冷板 → TEC → 散热器+风扇垂直叠层；NTC/Pt100 传感器埋入冷板就近测温，控制器（PID+双向驱动）输出正反向电流驱动 TEC，传感器信号反馈形成闭环
物理结构看懂之后，再抽象成控制理论中的闭环框图（温度控制器一般集成PID算法）：
▲ 图4 标准闭环控制框图：设定值 → 求和点 → PID → 双向 H 桥驱动 → TEC/被控对象 → 传感器反馈；环境温度与负载发热作为扰动进入被控过程
2.2 热路模型（热阻网络）
📌 名词小卡片：什么是热路模型？把传热问题"翻译"成电路问题来分析的方法——热的流动和电流的流动遵循完全相同的数学规律。电路有欧姆定律 U = I×R，热路有对应关系 ΔT = Q × R_θ（温差 = 热流 × 热阻，热阻单位 K/W）：热流好比电流、温差好比电压、热阻好比电阻、每个连接点对应一个温度。画成"电阻链"之后，复杂传热就变成了加减乘除的串并联计算——例如散热器热阻 0.35 K/W 流过 58 W 热量，温升就是 58 × 0.35 ≈ 20 °C。它是稳态、一维的工程近似，适合选型估算；分析升降温动态过程时，还需引入"热容"（类比电容）组成 RC 热网络。
把热流类比电流、温差类比电压，整个散热链就是一个"热阻分压网络"：
热路设计的铁律：TEC 只是"热泵"，不是"热量消失器"。热端放出的热量 Qh = Qc + P_电，往往比负载本身的热量大 2~3 倍。散热器热阻选大了，热端温度飙升，ΔT 吃掉制冷量，系统直接失稳——TEC 温控系统的瓶颈通常在散热器，而不在 TEC 本身。

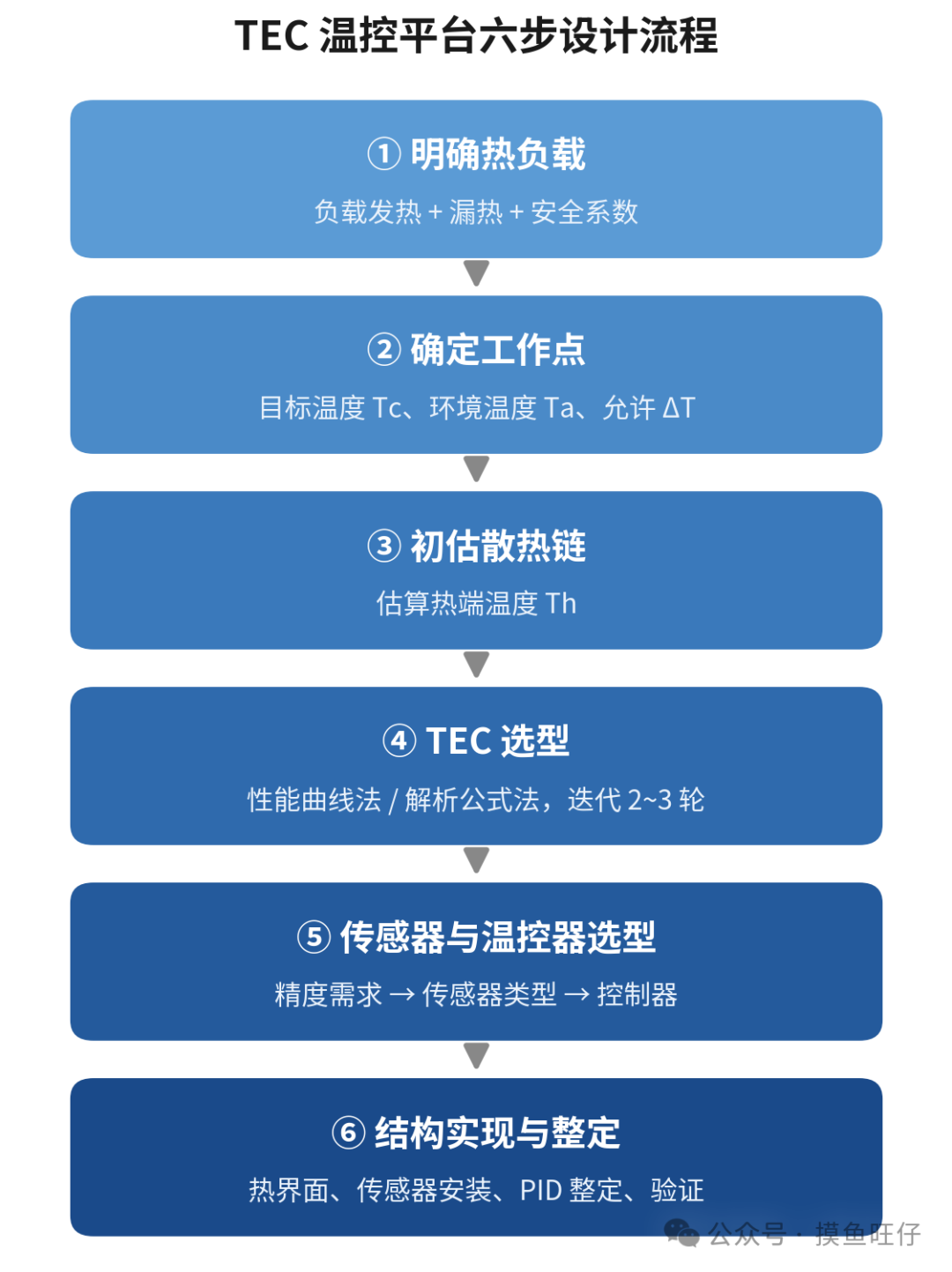

2.3 设计流程（六步）
三、TEC 选型计算实例（完整过程）
3.1 负载功率、散热功率与目标功率怎么算
选型第一步需要三个功率，来源各不相同，但都有明确的计算方法：
① 负载功率 Q_load（被控对象的发热）
稳态发热器件
（激光器、芯片等）：Q_load = 电输入功率 − 有用输出功率。 文中实例：激光器电输入 20 W、光输出 5 W，其余全部转化为热 → Q_active = 15 W； 升温工况
（要求 t 秒内从 T1 升到 T）：Q_load = C·ΔT/t = m·C_p·(T−T1)/t，其中 C 为被控体热容量（J/K），m 为质量，C_p 为材料比热容。
② 散热/漏热功率 Q_leak（被控体与环境之间的热交换）
对流
：Q_leak = h·A·ΔT（h：自然对流约 5~10 W/(m²·K)，强迫风冷约 20~100；A 为暴露表面积）； 传导
（导线、支架）：Q_leak = K·A·ΔT/L（K 为材料导热系数，L 为导热路径长度）； 界面接触热阻
（导热硅脂）：R = H_sg/(K_sg·A)（H_sg 涂覆厚度，K_sg 硅脂导热系数）； 隔热层削减漏热
：Q = K_co·A·ΔT/H_co（H_co 隔热层厚度）。
文中实例：引线传导 ≈ 1.5 W + 对流辐射 ≈ 0.5 W → Q_leak ≈ 2 W。注意方向：制冷工况漏热"漏进"冷端，要额外泵走；加热工况散热"漏出"到环境，要额外补偿——两种工况都是加大 TEC 的负担。
③ 目标功率 Q_target（TEC 需要提供的制冷/制热能力）
Q_target = (Q_load + Q_leak) × 安全系数（通常 1.1~1.3）文中实例：(15 + 2) × 1.2 ≈ 20 W，即后文选型用的"需求制冷量"。

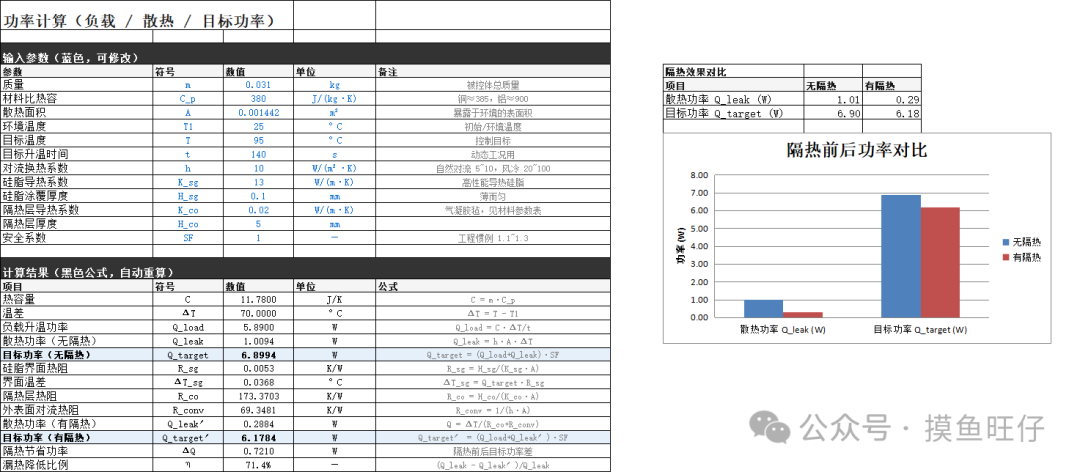

附：升温工况速算示例（加热平台实际项目数据，计算方法与上文完全对应）：
| 6.90 W | |||
此例为 25 °C → 95 °C 的加热工况，TEC 反向供电制热，选型方法与制冷完全对称。
硅脂的影响有多大？ 代入实测参数（导热系数 13 W/(m·K)、涂覆 0.1 mm、面积 0.001442 m²）后可见：界面热阻仅 0.0053 K/W，6.9 W 热量流过产生的温差不到 0.04 °C——薄而匀地涂覆优质硅脂时，界面热阻可以忽略。但反过来说，若涂覆厚度失控到 1 mm 或有气泡，热阻立刻放大 10 倍，这就是工艺纪律的重要性。

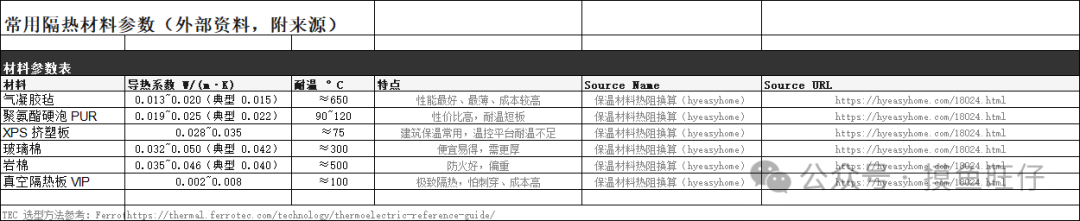

再加一层隔热层能省多少？ 常用隔热材料的导热系数典型值：
以 5 mm 气凝胶毡包覆暴露面为例（加隔热后散热路径变为"隔热层导热 + 外表面对流"串联）：
| 0.29 W | |||
| 6.18 W |
结论：一层 5 mm 气凝胶毡把漏热从 1.01 W 压到 0.29 W（降低约 71%），目标功率从 6.90 W 降到 6.18 W（省 10%），还顺带减小温度波动、缩短达温后的稳定时间。95 °C 工况下聚氨酯耐温偏临界，玻璃棉需加厚到 10 mm 才有同等效果，气凝胶毡是该平台的最优解。
3.1 已知条件（某激光器泵浦模块温控）
第一步：确定需求制冷量
Qc(需求) = (Q_active + Q_leak) × 安全系数= (15 + 2) × 1.2 ≈ 20 W
第二步：初选 TEC 型号
经验法则：所需 Qc 应落在模块 Qmax 的 25%~50% 区间（兼顾 COP 与成本），工作电流不超过 Imax 的 70%，ΔT/ΔTmax 控制在 0.3~0.5。
选 TEC1-12706（40×40×3.8 mm，127 对电偶）：
Imax = 6 A，Umax = 15.2 V，Qmax ≈ 61 W，ΔTmax ≈ 66 °C（Th = 27 °C 时） 需求 20 W ÷ Qmax 61 W ≈ 0.33 ✓ 处于合理区间
第三步：由规格参数反推模块的 S、R、K（Ferrotec 方法）
S = Umax / Th(K) = 15.2 / 300 = 0.0507 V/KR = (Umax/Imax)·(Th−ΔTmax)/Th = (15.2/6)×(300−66)/300 = 1.98 Ω
K = (S·Tc·Imax − ½Imax²·R)/ΔTmax
= (0.0507×234×6 − 0.5×36×1.98)/66 ≈ 0.54 W/K
第四步：迭代求解工作点（热端温度与电参数互相耦合，需迭代收敛）
第一轮：假设输入电功率 P ≈ 30 W，则：
Qh = Qc + P = 20 + 30 = 50 WTh = Ta + Qh×R_hs = 35 + 50×0.35 = 52.5 °C → ΔT = 27.5 K
取工作电流 I = 4.0 A（I/Imax = 0.67），代入制冷量方程：
Qc = S·Tc(K)·I − ½I²R − K·ΔT= 0.0507×298×4 − 0.5×16×1.98 − 0.54×27.5
= 60.4 − 15.8 − 14.9
= 29.7 W ≥ 需求 20 W ✓（裕量充足）
V = S·ΔT + I·R = 0.0507×27.5 + 4×1.98 = 9.3 V
P = V·I = 37.2 W → 与假设的 30 W 不符，继续迭代
第二轮：用 P = 37.2 W 重新计算：
Qh = 20 + 37.2 = 57.2 WTh = 35 + 57.2×0.35 = 55.0 °C → ΔT = 30.0 K
Qc = 0.0507×298×4 − 15.8 − 0.54×30 = 28.4 W ✓
V = 0.0507×30 + 7.9 = 9.4 V
P = 37.7 W
Qh = 57.7 W → Th = 55.2 °C （与上轮相差 0.2 °C，已收敛）
第五步：结果汇总与校核
第六步：工程检查清单
接触热阻：冷板与 TEC 之间涂导热硅脂或使用铟片，锁紧压力均匀（约 150 N/cm² 量级以内，参考厂商安装指南）； ΔT 超过 45 K 或追求更低温度时，应改用两级 TEC； 若环境温度可能到 45 °C，需按最坏工况重新迭代验证； 可用厂商在线工具复核：Ferrotec 选型指南、Laird Thermal Wizard、Coherent 设计指南（链接见文末）。
四、温度传感器NTC or Pt100/Pt1000（铂电阻）
4.1 传感器特性
NTC 热敏电阻：半导体陶瓷材料，阻值随温度呈线性关系，灵敏度极高
Pt 系列 RTD（Pt100/Pt1000）：纯铂电阻，阻值随温度呈线性关系
（Pt100：0 °C 时 100 Ω，温度系数约 0.385 Ω/°C；pt1000约为3.85Ω/℃，所以pt1000的精度会优于pt100），线性度、互换性、长期稳定性俱佳。

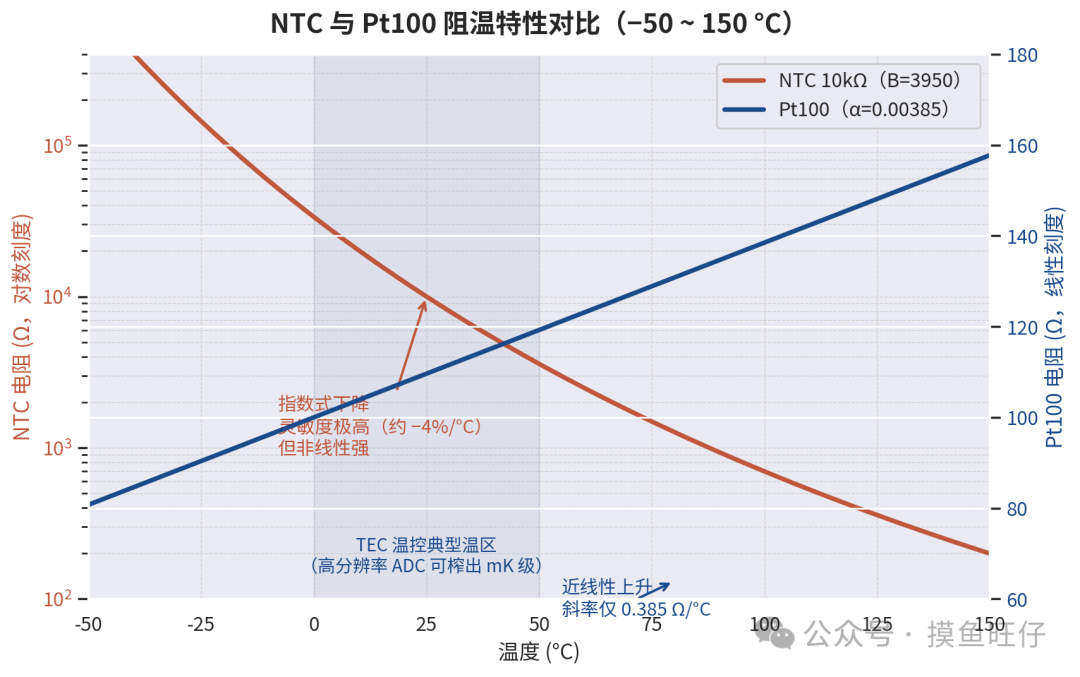

▲ 图7 阻温曲线对比（按 NTC 10kΩ/B=3950 与 Pt100/α=0.00385）：NTC 指数式陡降、灵敏度极高但非线性强；Pt100 近线性、斜率仅 0.385 Ω/°C；阴影区为 TEC 温控典型温区（0~50 °C），NTC 在此区间配合高分辨率 ADC 可实现 mK 级分辨
4.2 对比表
4.3 优缺点与适用场景
NTC 优点：灵敏度高、响应快、便宜、体积小，配合 24 位 ADC 容易做到 0.001 °C 级分辨率。
NTC 缺点：非线性、温度范围窄、互换性差、长期漂移。
→ 适用：激光器 TEC 温控、电池包、医疗恒温、消费类温控——温区窄（0~50 °C）、追求高分辨率、成本敏感的场合，恰恰是 TEC 温控的主流工况，因此绝大多数 TEC 控制器默认配 NTC。
Pt100/Pt1000 优点：线性、稳定、互换性好、温区宽，适合宽温区和高可靠性场合。
缺点：灵敏度低（需要精密小信号测量）、响应慢、成本较高。
→ 适用：工业过程控制、宽温区设备（−50 ~ +150 °C 全程）、需要免校准互换的量产设备、电磁环境复杂需长线传输的场合（三线/四线制消除引线误差）。
实战建议：温控精度目标 ≤ ±0.05 °C 且温区在 0~50 °C → 选 10 kΩ NTC + 24 位 ADC；温区宽或要求免校准互换 → 选 Pt1000 三线制（Pt1000 比 Pt100 灵敏度高 10 倍，对引线电阻更不敏感，是 TEC 控制器上的更好选择）。
4.4 二线、三线、四线制的选用
电阻类传感器（Pt100/Pt1000）的测量精度的主要来源：线阻。Pt100 的灵敏度只有 0.385 Ω/°C——1 Ω 的引线电阻就是约 2.6 °C 的误差。接线方式就是消除线阻误差的手段
二线制：激励与测量共用两根线，读数 = 传感器电阻 + 2×引线电阻，引线误差无法法消除。
优点：接线最少、最便宜；
缺点：误差随线长直接累加，线越长，线组越大，误差越大
→ 适用：引线极短的低成本场合，以及大阻值传感器（Pt1000 影响缩小 10 倍；NTC 阻值 10 kΩ 级，引线电阻可忽略——所以 NTC 天生二线制）。

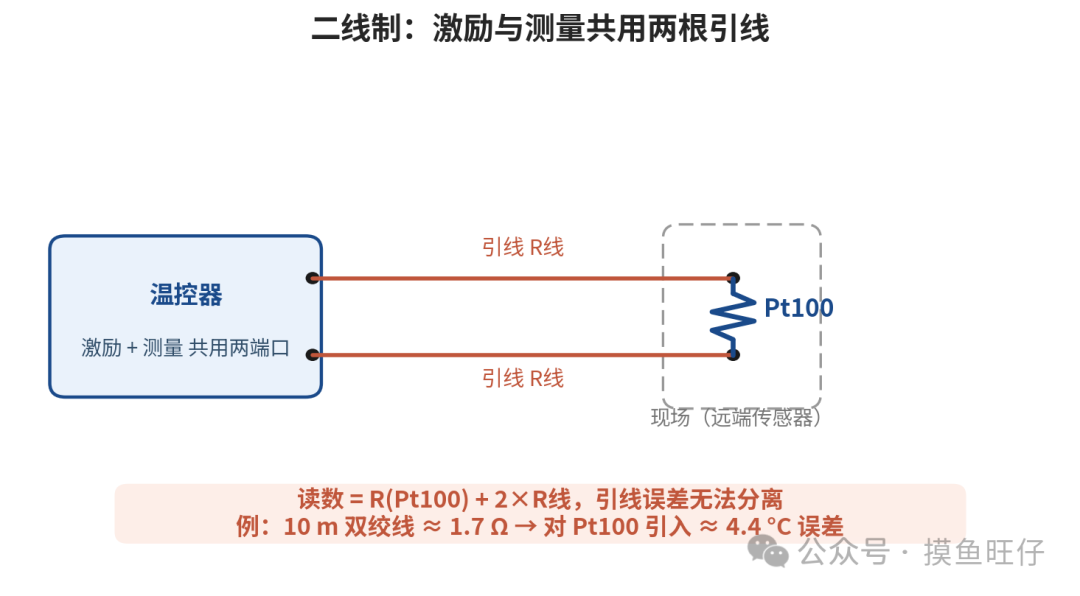

▲ 图8 二线制：激励与测量共用两根引线，读数包含 2 倍引线电阻且无法分离
三线制：三根同材质同长度的导线接入惠斯通电桥，其中两根位于相邻桥臂，引线电阻相互抵消，第三根承担激励回路。

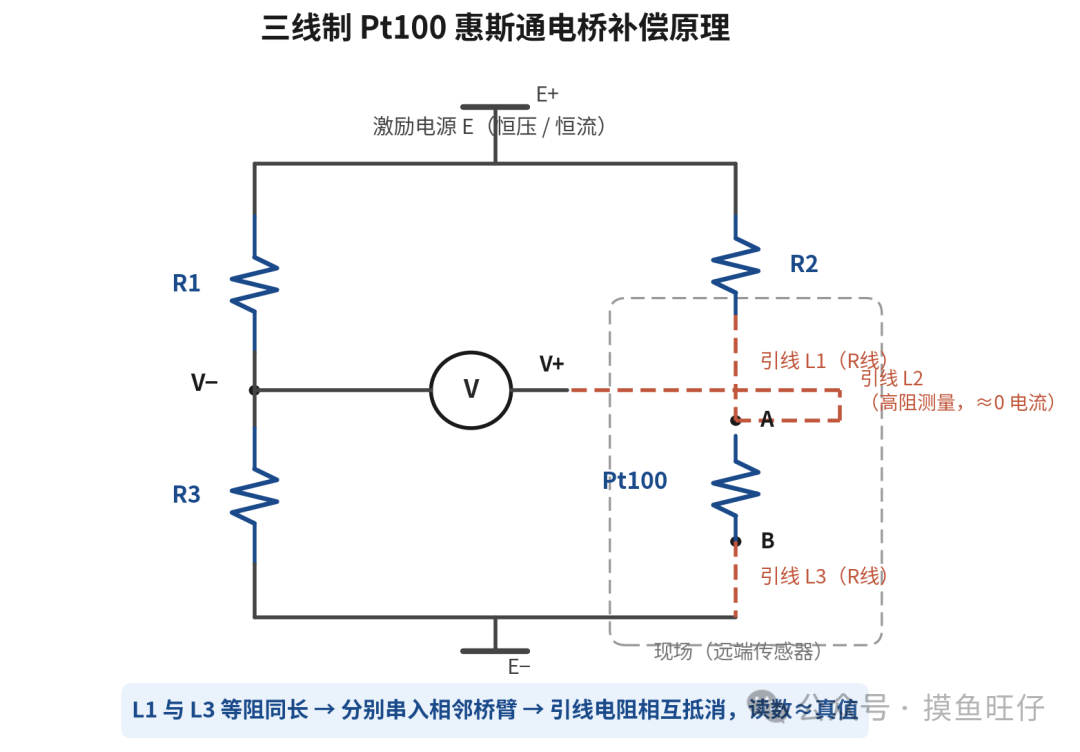

▲ 图9 三线制补偿原理：引线 L1 串入 R2 所在桥臂、L3 串入 Pt100 所在桥臂，两者等阻同长则相互抵消；L2 接高阻测量端（≈0 电流），把传感器端电压无损引回 优点：基本消除导线影响，精度/成本平衡最好；缺点：前提是三根线电阻严格相等，不等长或接触电阻差异会留残余误差。 → 适用：工业现场最主流方案，几米到几十米引线、±0.1~0.5 °C 精度需求。

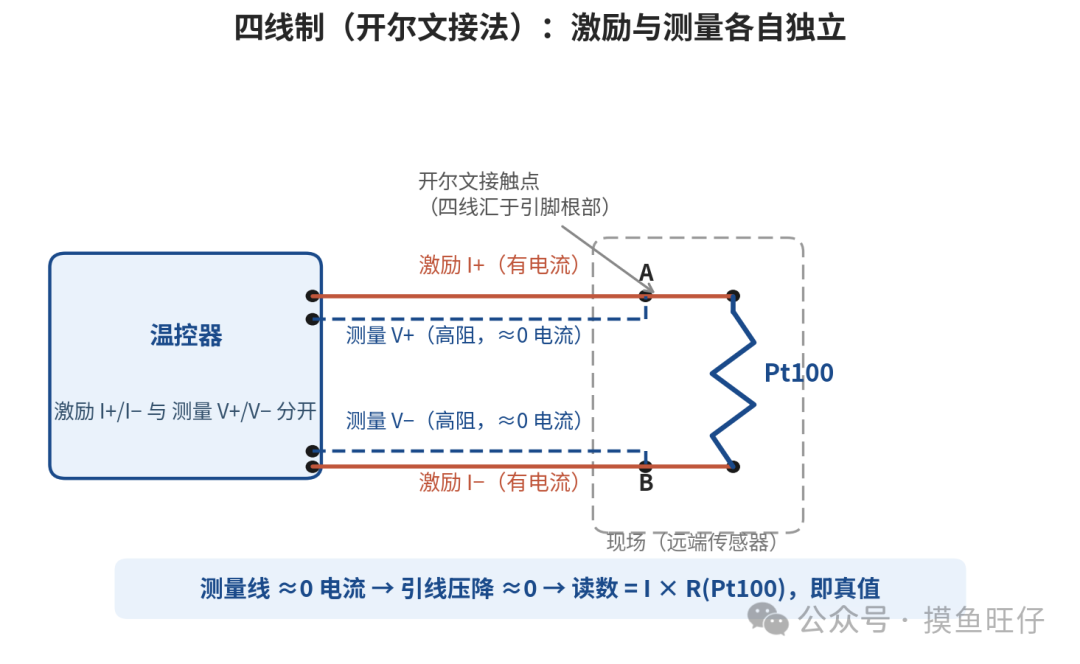

四线制（开尔文接法）：两根线走激励电流，另两根线接高阻抗测量端只测电压——测量线上几乎没有电流，引线压降≈0，读数即真值。
优点：理论上完全免疫导线电阻，精度上限最高；
缺点：四根线成本最高，电路最复杂。
→ 适用：计量校准、实验室标准、±0.01 °C 级精密 TEC 温控、超长引线场合。
▲ 图10 四线制：激励 I+/I− 与测量 V+/V− 各自独立，四线汇于传感器引脚根部（开尔文接触点）；测量线高阻无电流，引线压降≈0，读数即真值
一句话记忆：二线图省事，三线最常用，四线追极限。
五、温控器与温度控制原理
5.1 温控器作用
① 采样：读取传感器 → 得到当前温度 T② 计算：误差 e = Tset − T → PID 算法算出"该输出多大功率、制冷还是制热"
③ 驱动：双向功率电路输出电流 → TEC 制冷（I>0）或制热（I<0）
5.2 PID 控制(原理)
P（比例）
：误差越大，（加热/制冷功率）给的越大。只有 P，会留"稳态误差"，一直存在； I（积分）
：把误差随时间累积起来，只要还有一点点偏差就持续加码，直到误差归零——消除稳态误差的关键； D（微分）
：看误差变化趋势，温度冲得太快就提前收油，抑制超调——防止冲过设定值。

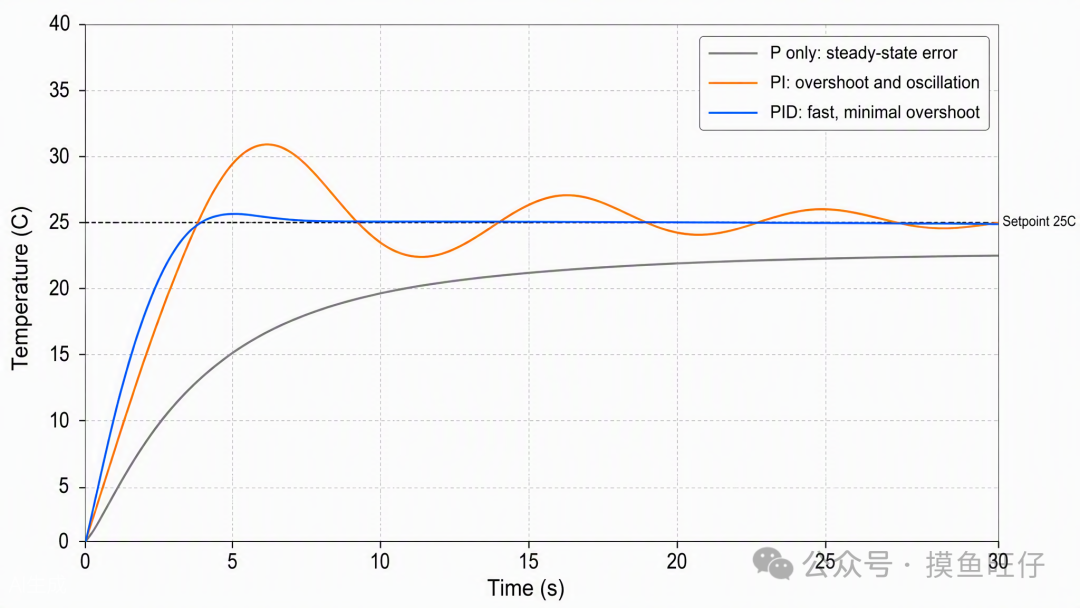

▲ 图11 三种控制方式对比：纯 P 有稳态误差、PI 消除静差但有超调振荡、PID 快速平稳地贴住设定值
TEC 系统的 PID 整定要点：温度对象是大惯性环节（时间常数几秒到几十秒），I 不能太猛（否则振荡）、D 能显著抑制超调；商用 TEC 控制器普遍带 PID 自整定（Auto-tuning），对新手非常友好。
5.3 双向驱动：TEC 温控器与普通温控表的本质区别
普通加热温控只需"开/关"加热棒，而 TEC 温控要求电流可正可负、连续可调：
H 桥电路
：4 个开关管组成桥路，切换电流方向实现制冷/制热无缝切换，过零点附近不"打架"（无制冷-制热死区）； 线性驱动 vs PWM 开关驱动
纹波会直接变成温度纹波：大功率 TEC 控制器（如 Meerstetter TEC-1163）在 25 A 输出时纹波控制在约 120 mVpp，配合被控对象自身热容滤波，温度波动可压到 0.01 °C 以内。
5.4 保护功能（专业 TEC 控制器标配）
传感器开路/短路检测（失控保护）； 热端辅助传感器监控，防热失控； 电流/电压/温度三重限幅； 平滑温度斜坡（避免热冲击损伤 TEC 陶瓷基板）； 避免频繁冷热循环——TEC 寿命的第一杀手是热循环，不是连续工作。
六、系统温控精度与稳定性分析
6.1 精度由谁决定——误差预算
整套系统的温度精度是各环节误差的"接力"，最弱一环决定上限：
6.2 精度（Accuracy）≠ 稳定度（Stability）
稳定度/波动度
：温度围绕设定值的短期起伏，由控制环路决定——TEC 控制器典型 ±0.01 °C，顶级方案（高分辨率 NTC + 线性驱动 + 良好隔热）可达 ±0.001 °C； 精度
：显示温度与"真值"的偏差，由传感器与标定决定——标定前 ±0.1~0.3 °C，两点标定后可达 ±0.02~0.05 °C； 均匀性
：被控面上不同位置的温度差，由结构与热扩散决定。
很多应用（如光芯片激光光器测试）真正关心的是稳定度——绝对温度偏一点没关系，别"抖"就行。这也是 TEC 方案最容易出彩的指标。
6.3 达到高稳定度的工程要点
传感器紧贴被控对象（而不是贴在 TEC 冷端），减少环路延迟； 被控体包覆隔热棉，切断环境气流扰动； 散热器留足裕量（Th 每低 10 °C，可用制冷量明显提升，环路更"有劲"）； 驱动电流限幅在 Imax 的 70% 以内，TEC 老化更慢； 电源干净、信号线远离驱动线，NTC 走线用屏蔽双绞线。
七、常用品牌清单
7.1 TEC 半导体制冷片
7.2 TEC 专用温控器
7.3 温度传感器

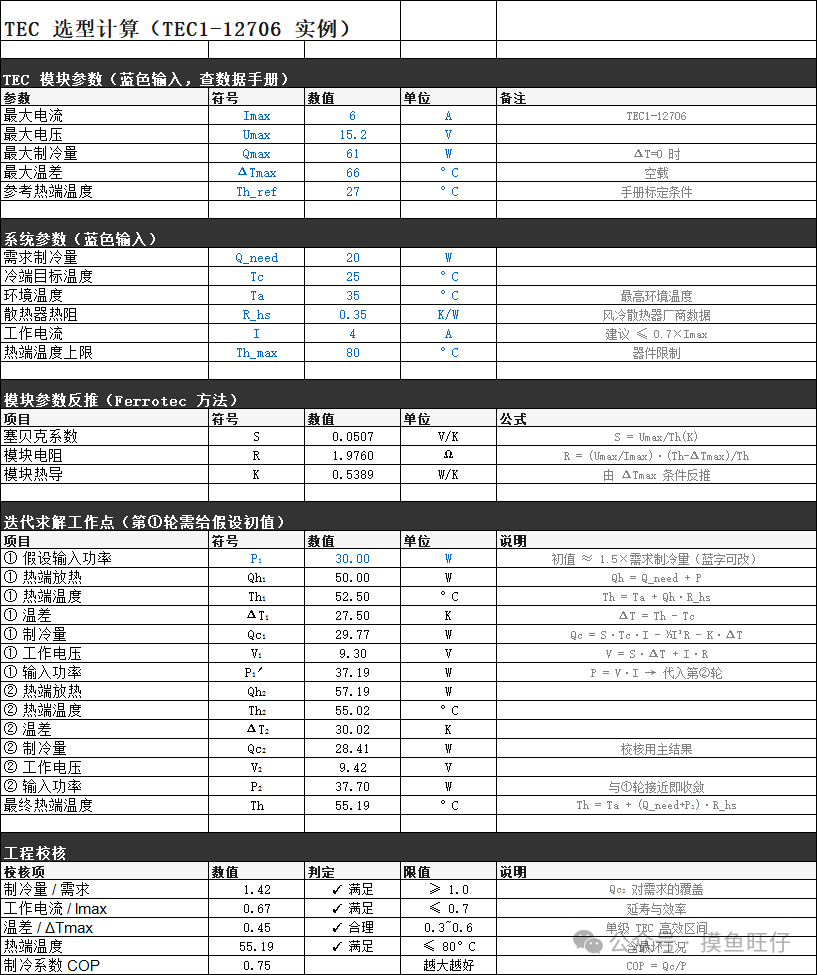

TEC 选型计算 Excel 工具表
结语
TEC 温控平台结构：TEC+NTC(Pt)+controller+散热系统，就能构建出媲美大型恒温系统的 ±0.01 °C 级温控。热负载计算 → 迭代选 TEC → 散热器设计 → 传感器贴对象 → 控温 实现高精度温控平台。
