DFB激光器管壳温度，容易被忽视的TDLAS痕量检测误差源

TDLAS可调谐半导体激光吸收光谱凭借响应快、灵敏度高、非接触测量的优势，广泛应用于甲烷、水汽、一氧化氮等痕量气体在线监测，波长调制二次谐波 WMS‑2f是实现超低检测下限的主流手段。工程开发人员通常重点关注激光器芯片结温的TEC温控，认为只要芯片温度稳定，激光波长就不会漂移，测量结果就可以保持可靠。但实际现场工况中，机箱环境温度起伏、设备内部热源散热波动，会带来激光器金属管壳温度变化，即便芯片结温被TEC牢牢锁住，依旧会出现二次谐波基线漂移，在ppm级痕量检测场景，基线漂移带来的误差甚至会完全淹没微弱气体吸收信号。中科院电工研究所团队的这篇论文，揭示了激光器管壳温度这一容易被忽略的干扰因素，解析漂移产生机理，通过对照实验量化漂移量级，并给出硬件层面的解决思路，对工业级TDLAS仪器的硬件设计与调试具备很高工程参考价值。

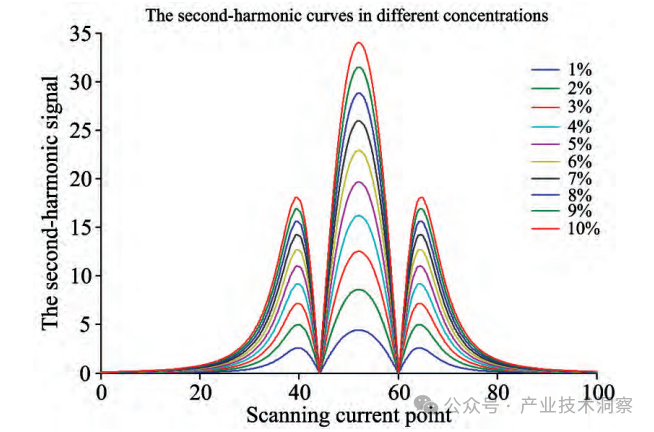

图 1 不同浓度下二次谐波信号波形，气体浓度与二次谐波峰值对应关系

一、TDLAS‑WMS 二次谐波与背景基线漂移问题

TDLAS 波长调制谐波检测的原理建立在比尔‑朗伯特吸收定律之上，给激光器驱动电流叠加低频扫描 + 高频正弦调制信号，通过锁相放大器提取二次谐波 2f 信号，二次谐波峰值高度与待测气体浓度成正比，是痕量反演的核心依据。理想条件下，将通入零气的波形作为背景基线，直接做基线扣除就可以得到纯净气体吸收波形。但真实系统除气体吸收之外，光学透镜、光纤端面之间的干涉效应、电路非线性畸变都会引入额外的背景信号，这部分不属于气体吸收的信号就是背景基线。当被测气体浓度极低、吸收信号本身十分微弱时，背景基线的微小漂移，就会严重扭曲波形，造成浓度计算失准。过去行业更多关注光纤端面增透处理、熔接减少干涉条纹、算法非线性补偿手段，却很少区分激光器芯片结温和外部管壳温度，普遍默认只要 TEC 控制芯片温度，整套激光器就不存在温度带来的基线扰动，而本研究发现，即便芯片结温稳定，管壳温度变化依然可以诱发明显的背景漂移。

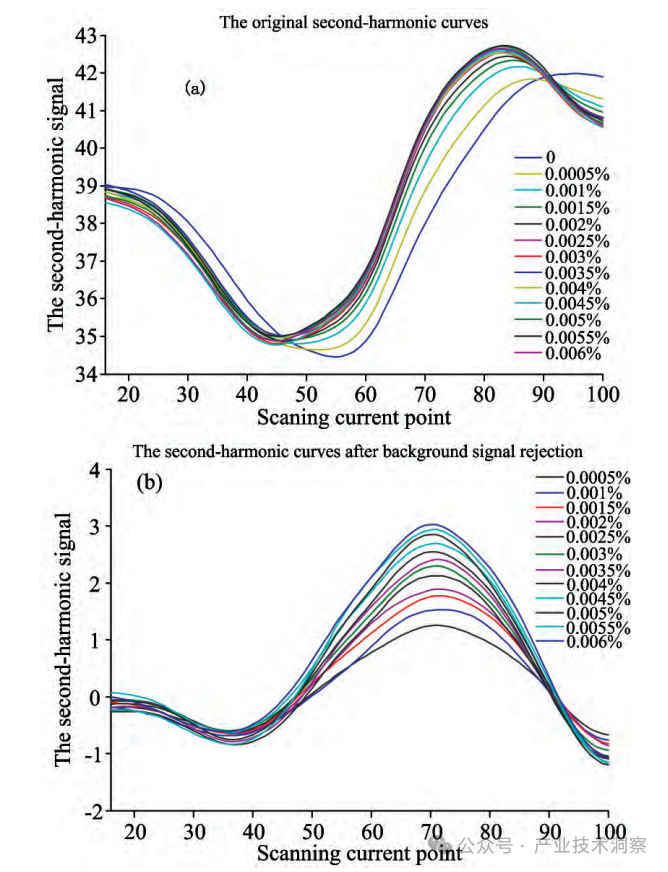

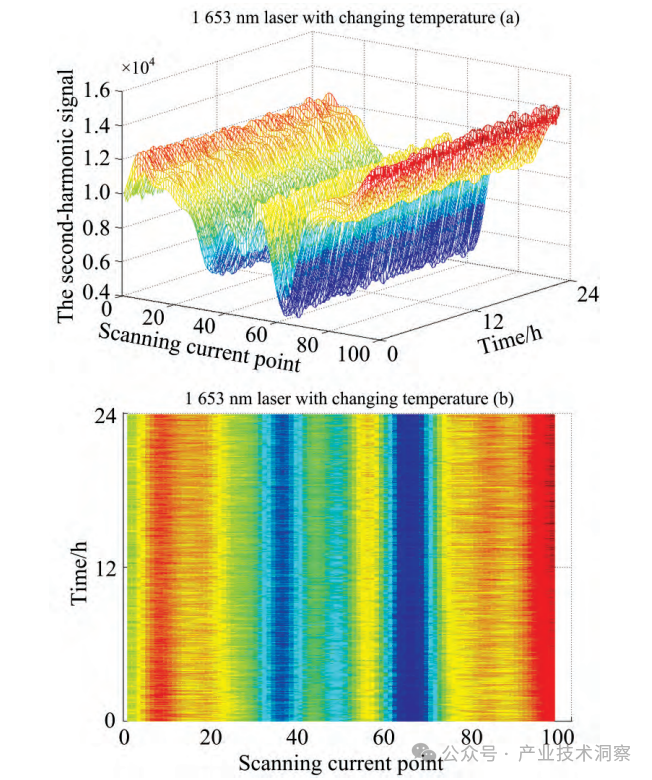

图2 原始二次谐波波形与扣除背景之后的波形对比，痕量NO气体测试结果

二、实验系统搭建：区分芯片结温与管壳温度的对照实验

研究搭建完整 TDLAS‑WMS 测试平台，主控 ARM 输出调制驱动信号，DFB 激光器输出激光经过准直器通入气体吸收池，光电探测器接收光信号后送入锁相放大器解调二次谐波。在常规激光温控之外额外增加一套 DC‑500 高精度温控台，搭配水冷辅助散热，可以直接对激光器的金属管壳做温度控制，控温精度达到 ±0.1 ℃。实验选取两款业务常用 DFB 器件：1796 nm 用于水汽检测、1653 nm 用于甲烷检测，实验过程中激光器内部 TEC 持续工作，保证芯片结温保持恒定，只改变外部管壳温度，温度区间设置 20‑44 ℃，以 2 ℃步长来回升降温，以此单独剥离管壳温度变量，观察二次谐波背景基线的变化。还有一组无管壳控温的 24 小时长时间连续测试，模拟仪器机箱环境温度自然起伏的真实工况。

图 3 TDLAS检测系统与激光器管壳恒温控制系统框图

三、实验现象：管壳升温背景红移、降温蓝移，气体吸收峰位置不变

24 小时室温自然波动的对照实验直观证明，没有管控管壳温度的条件下，即便芯片结温被 TEC 稳定控制，二次谐波背景基线依旧会发生规律性漂移，管壳温度升高背景发生红移，管壳温度降低背景发生蓝移。进一步的阶梯变温实验显示，气体本身的吸收峰位置基本保持不动，真正发生偏移的是干涉带来的背景基线；1796 nm激光器管壳每变化2 ℃，背景产生约 3.2 pm波长漂移；1653 nm甲烷波段激光器，同等 2 ℃温度变化，背景漂移约2.67pm。这里非常关键的实验结论是，气体吸收谱线位置没有漂移，只是干涉背景条纹发生位移，在高浓度气体测量时，气体吸收信号幅值远大于背景，该效应不容易显现；但是做ppm级别痕量检测，微弱的气体信号和漂移的背景叠加，会直接造成峰值判读错误，带来显著测量误差。

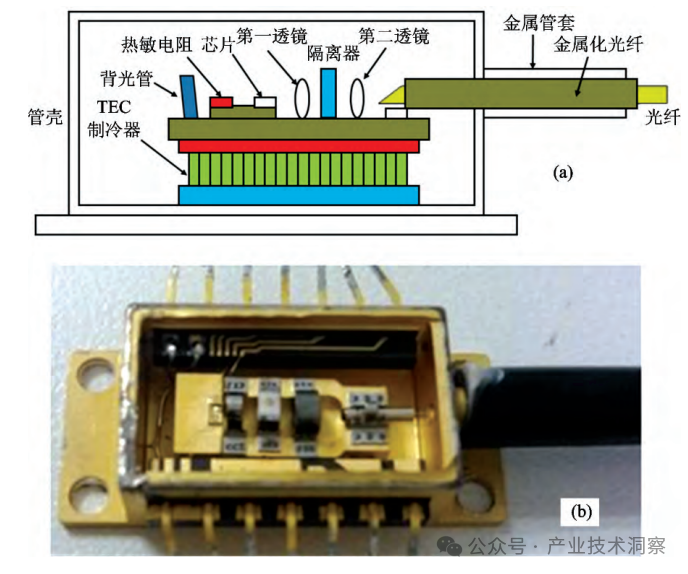

图 4 DFB 蝶形激光器内部结构示意图，芯片‑TEC 基座与管壳、光纤组件结构拆解

四、漂移产生的物理机理与硬件抑制方案

论文拆解蝶形 DFB 激光器内部结构解释该现象：激光器芯片、隔离透镜全部固定在 TEC 制冷器基座上，内部 TEC 只负责维持基座与芯片结温稳定；而光纤金属套管是直接固定在外部金属管壳壳体上。当管壳温度发生改变，金属壳体发生热胀冷缩，带动光纤端面位置发生微小位移，光纤端面与内部第二透镜之间的光程差随之改变，光学干涉条纹就发生移动，最终反映到二次谐波信号上，表现为背景基线红移或者蓝移。既然根源来自管壳热胀冷缩带来光纤‑透镜相对位移，对应的根治手段就是对激光器整个管壳外壳也做恒温封装，而不只是控制内部芯片结温。实验将 1653 nm 激光器整体管壳恒温固定在 25 ℃之后，开展 24 小时长时间观测，二次谐波背景基线不再出现明显漂移，波形保持高度稳定，验证了该硬件方案的有效性。

图 5 管壳恒温条件下，24小时连续采集的二次谐波背景信号

五、工程启示、局限与仪器设计建议

该研究提醒 TDLAS 仪器开发人员，不能把激光器温控工作简单等同于芯片 TEC 结温控制，机箱内部环境温度变化、电源发热传导到激光器外壳，都会带来管壳温度波动，在痕量气体检测场景成为不可忽视的误差来源。现有手段当中，光纤熔接、增透膜只能削弱干涉条纹的幅值，无法消除管壳热胀冷缩带来的条纹移动；单纯依靠软件做动态背景扣除，在环境温度剧烈变化场景下补偿难度大。硬件层面可以对 DFB 激光器整体增加外壳恒温封装，抑制壳体热胀冷缩；结构设计上也要减小其他热源向激光器壳体的热传导。该实验是在实验室理想条件下完成，没有结合整机机箱内多器件耦合散热、振动条件开展验证，实际仪器还需要综合结构隔热、减振手段。该机理对于甲烷、水汽、一氧化氮等各类采用蝶形 DFB 激光器的 WMS 痕量检测系统都具备参考意义，尤其面向低泄漏、ppm级高精度在线监测设备。

参考文献

[1] 陈昊，鞠昱，韩立，刘俊标.TDLAS 痕量气体检测中激光器管壳温度对背景信号的影响 [J]. 光谱学与光谱分析，2018,38 (06):1670‑1674.

DOI：10.3964/j.issn.1000‑0593 (2018) 06‑1670‑05
