窄线宽DFB芯片做出来，为什么封装温度一变性能也会漂？
窄线宽DFB芯片做出来，为什么封装温度一变性能也会漂？
窄线宽DFB的中心波长和频率噪声由光栅、增益区与腔内反馈共同决定。进入封装后，结温、焊料应力、热沉热阻、光纤耦合和背向反射会改变折射率、光栅条件与载流子分布，使芯片级性能在温度变化时重新漂移。

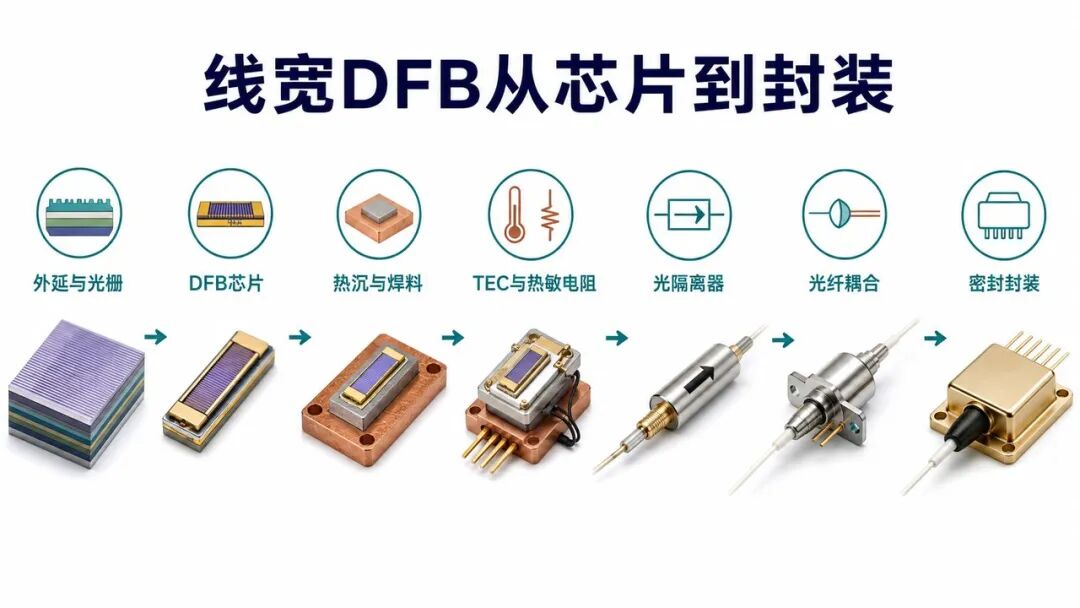

窄线宽DFB从外延光栅到密封封装包含多重界面核心判断
窄线宽DFB应以经过封装、温控、反射管理和老化后仍保持稳定的光源模块作为量产单位，裸芯片只完成其中一段。芯片性能越好，封装引入的微小热、力和光反馈扰动越容易成为主导误差。
一、产业概述
DFB激光器把布拉格光栅分布在增益区附近，通过周期性折射率调制选择纵模。窄线宽设计需要低内部损耗、稳定耦合系数、受控相移、低频率噪声和足够边模抑制。外延组分、光栅周期、刻蚀深度和腔面处理共同决定裸芯片性能。
芯片工作时，驱动电流既产生光，也产生焦耳热。结温上升会改变半导体折射率、光栅等效周期和材料增益峰，造成中心波长红移、阈值电流上升、斜率效率下降，并可能改变线宽和模式稳定。热沉温度相同，不代表不同芯片的实际结温相同。
封装增加了从有源区到热沉、TEC和外壳的多层热路径。焊料厚度、空洞、金属热沉、界面材料和压紧方式会决定热阻与热点。温度传感器通常测量封装内某个位置，控制器需要通过标定推断结温，传感点与芯片之间的热延迟也会影响动态稳定。
IET关于DFB封装的资料将热性能、监控光电二极管、封装相关背向反射和光纤耦合作为关键议题。原因在于窄线宽器件对外部反馈格外敏感：光纤端面、连接器或耦合光学返回的微弱光，会重新进入激光腔，拉动频率并增加噪声。
封装对线宽的影响还会通过电源与接地进入。TEC驱动纹波、激光电流源噪声、监控探测器反馈和数字控制开关噪声，都可能调制载流子密度或温度，形成低频漂移和频率噪声。电路布局需要隔离大电流温控回路与低噪声激光驱动，并控制地回路和电磁耦合。
窄线宽产品的测试方法必须匹配时间尺度。光谱仪可观察中心波长和边模，却难以直接覆盖很窄的瞬时线宽；延迟自外差、频率噪声谱和相位噪声测试能揭示不同频段波动。温度阶跃、机械振动和外部反射测试又用于验证封装对环境扰动的敏感度。
量产中还要处理可调性与一致性的关系。温度和电流可以把器件拉到目标波长，但补偿量过大会改变输出功率、阈值和线宽，并消耗控制余量。优秀批次应在较小补偿范围内达到目标，同时在高低温和寿命末期仍留有调节空间。
气密封装、吸气剂和端面洁净度关系到长期稳定。水汽和有机污染可能在光学表面沉积，增加吸收、散射和反馈；焊料与胶材的挥发物也可能污染腔面或隔离器。材料筛选、烘烤、气密检测和洁净装配必须纳入光学性能控制。
窄线宽DFB可用于相干通信、精密传感、测量、激光雷达和光频控制等场景。不同应用对线宽、频率噪声、可调范围、输出功率、偏振和环境稳定的权重不同，因此不能只用室温下一个线宽数字判断产品能力。
封装路线通常包含芯片共晶或焊料贴装、热沉、TEC、热敏电阻、监控探测器、隔离器、透镜或光纤耦合以及气密封装。每增加一个界面都可能带来热阻、应力或反射，也为温控、监测和维护提供手段，关键在于把扰动转化为可标定、可筛选的参数。
二、核心产业逻辑
结温同时改变光栅与增益
DFB振荡条件由布拉格波长和增益峰相对位置决定。温度升高时折射率与晶格尺寸变化，布拉格波长移动；增益谱也会移动并降低峰值。两者速度不完全相同，可能改变阈值、功率、边模抑制和线宽。
封装热阻决定芯片看到的真实温度
TEC控制的是安装区域，芯片结温还要叠加驱动功耗经过焊料、次安装台和热沉产生的温差。焊料空洞或厚度分布会形成局部热点，使相同外壳温度下出现不同波长与频噪表现。

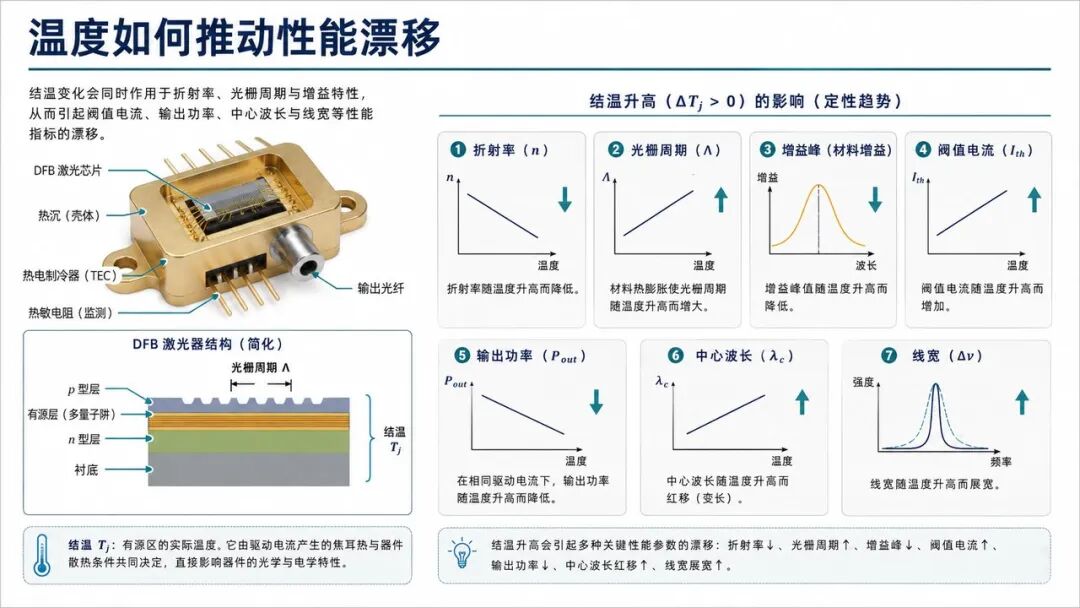

结温变化会同时推动折射率、增益、波长、功率与线宽漂移材料热膨胀失配会把温度变成应力
InP芯片、金属热沉、陶瓷载体、焊料和封装壳体的热膨胀系数不同。升降温和焊料固化会给芯片施加应变，改变折射率与光栅条件。应力不均还可能导致偏振变化、腔面微损伤或长期漂移。
光纤耦合位移影响功率和反馈
温度变化会使透镜、焊点和光纤座产生微小位移，改变耦合效率。输出功率变化可能被误判为芯片衰减；若端面反射同时变化，返回腔内的光还会影响线宽与频率稳定，形成热、光耦合问题。
隔离器与端面管理决定反馈容忍度
光隔离器、倾斜端面、增透膜和连接器清洁用于抑制反射。隔离度本身也随波长、温度和装配角度变化，设计时应在整段工作温度和实际光路条件下验证，不能只看室温器件规格。
控制环要兼顾稳态与动态
TEC、电流源和温度传感器组成双通道控制。温度环太慢会跟不上环境扰动，太快又可能与热延迟形成振荡；电流微调可以快速修正频率，却会同时改变功率和线宽。量产产品需要建立温度—电流—频率的联合标定模型。
三、价值落点
热沉常使用铜钨、铜钼、陶瓷或复合材料，在导热率和热膨胀匹配之间取舍。焊料需兼顾低空洞、低蠕变、低污染和长期可靠性；硬焊层传热好，却可能把应力更直接传给InP芯片，软材料则可能增加热阻与位置漂移。
光学胶和金属焊接用于固定透镜与光纤。胶材的固化收缩、吸湿、玻璃化转变和热老化会推动光轴移动；激光焊接稳定性更高，但瞬时热输入也可能产生残余应力。封装厂需要通过材料组合和对称结构降低漂移。
热电制冷与温控芯片价值提升
TEC、热敏电阻、低噪声电流源和控制算法决定环境变化下的频率稳定，性能从单点温控扩展到动态标定。
低应力高导热封装材料成为差异点
热沉、焊料、陶瓷基板和界面材料需要共同优化热阻与应力，供应商要提供批次一致性和寿命数据。
光隔离与精密耦合不可省略
窄线宽器件对背反更敏感，隔离器、端面处理、透镜和光纤固定的价值来自反馈控制与长期位置稳定。

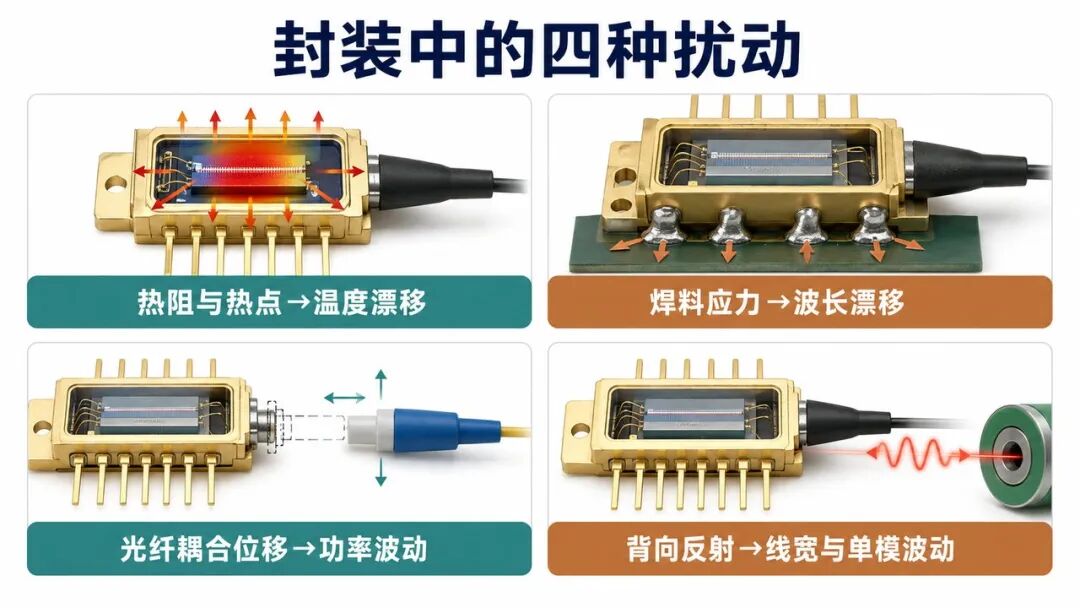

热阻、应力、耦合位移和背反构成四类封装扰动频噪测试和老化设备扩容
仅测光谱仪分辨率不足以刻画窄线宽，需要延迟自外差、相位噪声、RIN、温漂和反馈压力测试，并把结果与封装工艺关联。
四、产业深度分析
DFB激光芯片与模块：Coherent、Lumentum、源杰科技、仕佳光子
业务涉及：业务涉及DFB激光器、光芯片或光通信器件。窄线宽产品的具体规格、应用与客户认证需以技术资料和批量验证为准。
精密封装与自动化：ASMPT、FiconTEC、联赢激光、光库科技
业务涉及：业务涉及贴装、耦合、激光焊接或光纤器件，可参与低应力封装与光反馈管理。实际导入需客户验证。
TEC与热管理：Laird Thermal Systems、Ferrotec、富信科技、飞荣达
业务涉及：业务涉及热电制冷、热沉或热管理材料。能否满足窄线宽光源的低噪声、热阻和寿命要求需逐项确认。
光隔离与无源器件：光库科技、天孚通信、腾景科技、Coherent
业务涉及：业务涉及隔离器、透镜、光纤耦合和无源光学。产品温漂、回损及封装适配关系需以认证为准。
测试与测量：是德科技、泰克、安立、横河电机
业务涉及：业务涉及光谱、频噪、相位噪声和通信测试。量产测试节拍与分辨率的平衡构成新的设备窗口。

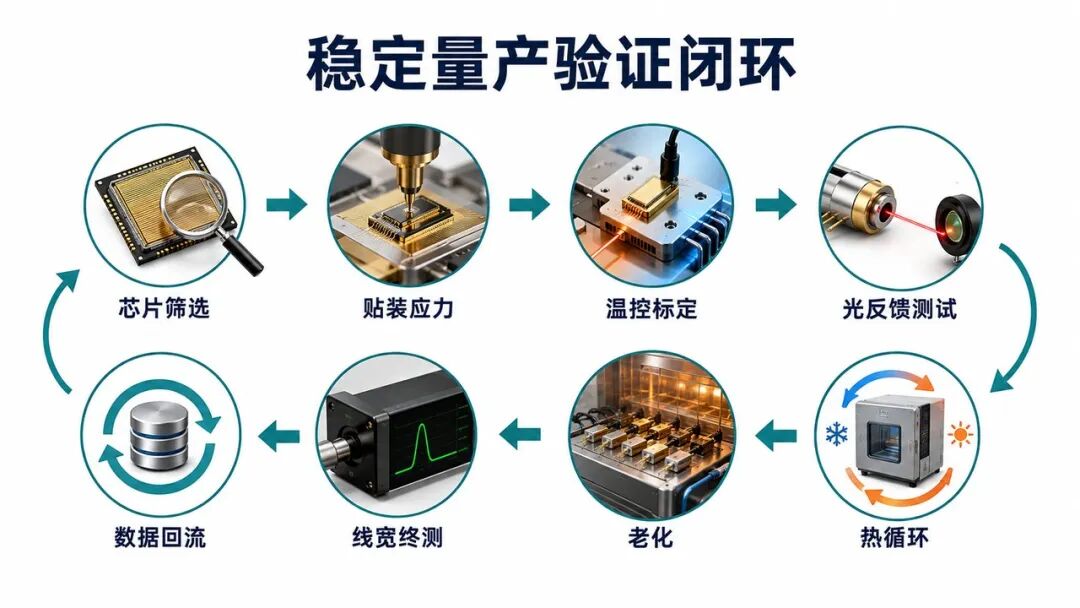

稳定量产依赖筛选、标定、反馈测试、老化和数据回流五、后续发展
区分室温瞬时线宽与全温、老化后的频率噪声表现。 关注结温估算、TEC传感点与实际有源区之间的热延迟。 跟踪焊料空洞、贴装应力与波长分布的统计关联。 观察外部光反馈压力测试是否进入客户认证。 关注光纤耦合固定材料在湿热和热循环后的位移。 比较电流调谐和温度调谐对功率、线宽与波长的耦合代价。 以封装后连续批量一致性判断窄线宽产品成熟度。
窄线宽DFB芯片完成只解决了腔体和光栅的基础性能，封装会重新引入热、力和光反馈边界。温度变化通过结温、材料应力、耦合位移和隔离度共同影响波长、功率、线宽与单模稳定。量产能力的核心，是把这些影响纳入热设计、材料选择、控制标定和老化筛选，并用数据回流持续缩小分布。真正有意义的指标应覆盖全温区、外部反射、机械扰动与寿命末期，确保模块离开实验室后仍保持可预测状态。封装厂还需要把热循环后的波长回差、耦合效率与线宽变化纳入批次放行标准。
