一、绪论：一种“会自己烧起来”的光纤灾难
1.1 现象的发现与命名
光纤熔丝（fiber fuse）损伤，是一种发生在正在传输激光的光纤内部的链式、自持推进的损伤效应。1987 年 7 月 14 日，当时任职于英国电信研究实验室的 Kashyap 等人，在使用一台平均功率仅 1～2 W 的掺钕钇铝石榴石（Nd:YAG）调 Q 激光器观察光纤中电场诱导二次谐波产生（SHG）效应时，意外发现一团“蓝白色、类等离子体状”的明亮光点，在 1 秒内沿光纤传播了约 1 m。被“烧过”的光纤外观上几乎看不出异常，却已经完全无法传光；在显微镜下，纤芯中出现了一串规则的空洞。由于这一损伤在外观上与点燃的火药导火索极其相似，Kashyap 将其命名为“灾难性自推进自聚焦”（catastrophic self-propelled self-focusing）。1988 年，英国南安普顿大学光纤组的 Hand 等人使用了更简短形象的“fiber fuse（光纤熔丝）”一词，此后被广泛沿用；中文“光纤熔丝”的译名自 2006 年起由南京邮电大学沈建华等使用。需要强调的是，光纤熔丝损伤与一般偶发的局部损伤有本质区别：一旦发生，它会沿着光纤向“激光传来的方向”（即迎着光传播方向、朝光源端）快速传播，直至波及整个正在传光的系统，造成不可逆的全局性灾难。因此，它对光纤激光系统、光纤通信网络乃至量子保密通信都构成严重威胁。1.2 为什么今天尤其值得重视
过去三十余年中，光纤熔丝损伤已在几乎所有类型的光纤中被观察到：单模与多模光纤、阶跃与渐变折射率光纤、实心与微结构空心光纤、光子晶体光纤，以及掺锗、掺镱、掺铒、掺铥、掺铝、掺磷、掺氟、掺硫、掺铈、掺硒、掺砷等各种成分的光纤，石英基质与有机聚合物（塑料）光纤亦不例外。早期研究多集中在光通信场景，功率仅为数瓦、功率密度仅几个 MW/cm²。随着高功率光纤激光器的迅猛发展，情况发生了根本变化。近年来千瓦级连续光纤激光器已大量普及，光纤内功率密度可达数百至近千 MW/cm²，光纤熔丝损伤的传播速度也随之提升到十余米每秒的量级。以清华大学团队的实测为例：2016 年千瓦级掺镱双包层光纤实验中传播速度最高达 11.58 m/s（功率密度 541 MW/cm²），2018 年 3 kW 实验中进一步达到 14.4 m/s（功率密度 996.3 MW/cm²）。这意味着一根几十米长的增益光纤，可能在数秒内被整根摧毁。与此同时，光纤熔丝损伤是一种“负面实验结果”，在工程实践中往往被笼统地归为“热损伤”而不被明确记录，其严重性在文献中被系统性低估。因此，厘清它的发生原理、掌握行之有效的预防手段，是高功率光纤激光领域绕不开的工程课题。1.3 本文的材料来源与结构
本文基于三篇文献整理而成，三篇文献分别回答了三个层次的问题：3 kW 功率等级下掺镱光纤熔丝的“内部特征”是什么（文献①）；光纤熔丝“为什么会自发发生”，其定量临界条件与物理机制如何（文献②）；以及迄今已知的“阻断、抑制与应用”全景如何（文献③）。表 1 三篇依据文献的核心贡献
文献 | 核心科学问题 | 标志性结果 |
文献①（2018，3 kW 内部特征） | 千瓦级掺镱双包层光纤熔丝后，光纤内部发生了什么变化 | 首次给出 3 kW 下折射率重分布、E' 中心增多、1555 cm⁻¹ 氧峰，发现新共振中心（疑似 AlOHC）<o:page> |
文献②（2022，引发机理） | 光纤熔丝自发发生（IFF）的定量条件与物理机制 | 建立虚拟缺陷诱导吸收模型，唯一确定形成能 u_F 与吸收系数 α₀；给出增益光纤稳态温度解析解 |
文献③（2021，综述） | 光纤熔丝的传播特性、触发条件、阻断抑制与应用 | 系统梳理速度、光谱、空洞、临界条件，总结探测监测、阻断装置、抑制策略与微腔/传感应用 |
二、光纤熔丝损伤的外部特征：看得见的现象
2.1 宏观表象与发光

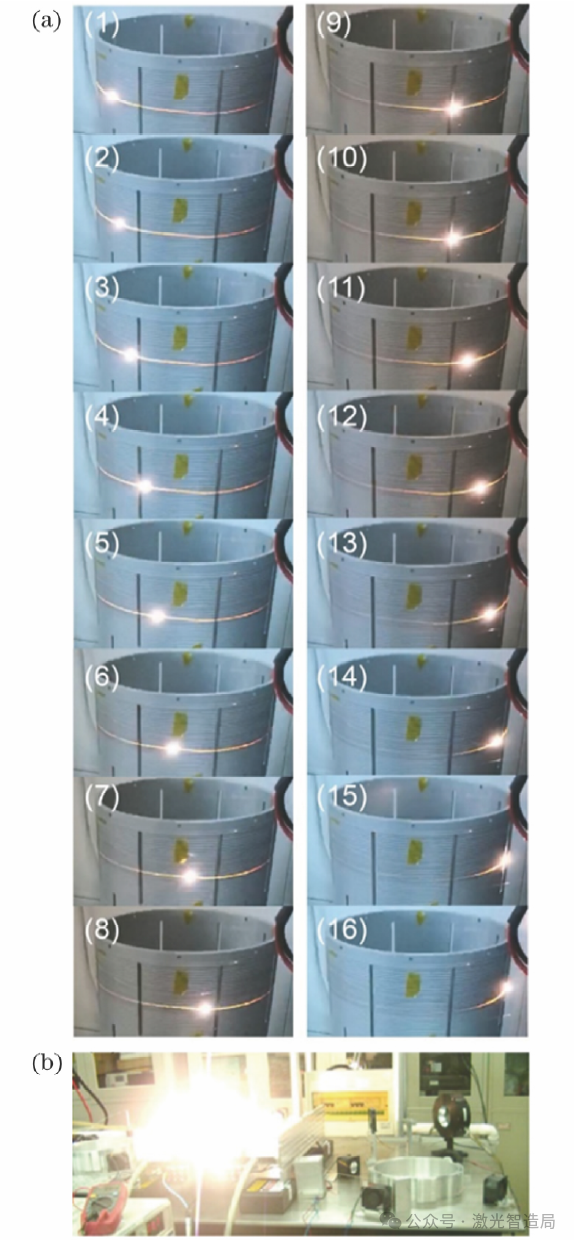

在宏观上，光纤熔丝损伤表现为一个明亮的光点沿着光纤、朝着激光传来的方向快速移动，整个过程通常没有任何声音。光点颜色被描述为蓝白色或白色，在清华大学团队近年的高功率实验中主要为“白色泛黄”。由于熔丝损伤沿光纤快速移动、损伤后的光纤段无法传光，发光主要向后向端（激光注入端）传播，因此实验中常在泵浦合束器的泵浦臂上测量其发光光谱。关于发光的物理起源，长期存在“黑体辐射说”与“非黑体说”的分歧：Hand、Todoroki 等认为实测光谱明显偏离黑体辐射、缺少 800 nm 关键波段成分；而 Dianov、Shuto 等认为黑体辐射曲线与实验吻合良好，拟合温度在 1300～17500 ℃ 的宽范围。清华大学团队在 3 kW 系统中实测并作差处理后的真实光谱显示，它与理想光滑的黑体辐射曲线存在很大差异，提示发光机制可能还包含化学反应能级跃迁、轫致辐射等黑体辐射以外的成分，仍有待挖掘。图 1 光纤熔丝损伤的宏观表象：(a) 240 帧/秒摄影机记录的实时传播过程；(b) 3 kW 光纤激光系统中的熔丝损伤（引自文献③ Fig. 1）2.2 传播速度：随功率上升但增速放缓
传播速度是最受关注的工程参数之一。Kashyap 早期认为速度与光纤中传输的激光功率（功率密度）成正比；Hand 等很快提出修正，指出随功率上升，速度增长会逐渐放缓。这一非线性规律在低功率时代长期未被充分验证——受光源水平限制，多数实验功率在 4 W 以下，速度仅数米每秒。2005 年，Dianov 等用功率可达 40 W 的连续掺镱光纤激光器才揭示出增速放缓现象；随后他们用峰值功率达 3 kW 的 Nd:YAG 调 Q 脉冲激光，观察到仅在脉冲占空期内反应的特殊传播模式，瞬时速度可达 3 km/s，开启该模式的功率密度阈值约 2 GW/cm²。进入千瓦时代后，清华大学团队的实测数据清晰地延续了“增速放缓”规律：2016 年千瓦级实验最高 11.58 m/s（541 MW/cm²），2018 年 3 kW 实验最高 14.4 m/s（996.3 MW/cm²）。需要指出的是，传播速度与石英中掺杂元素种类及浓度关系不明显，但受光纤结构影响很大：空心微结构光纤中的速度明显慢于模场相近的实心光纤；而硫化物光纤、塑料光纤中的速度仅为实心石英光纤的几百分之一，因为这些材料本身可在空气中燃烧，物理机制与石英光纤有显著差别。2.3 光纤内空洞：熔丝留下的“弹道”

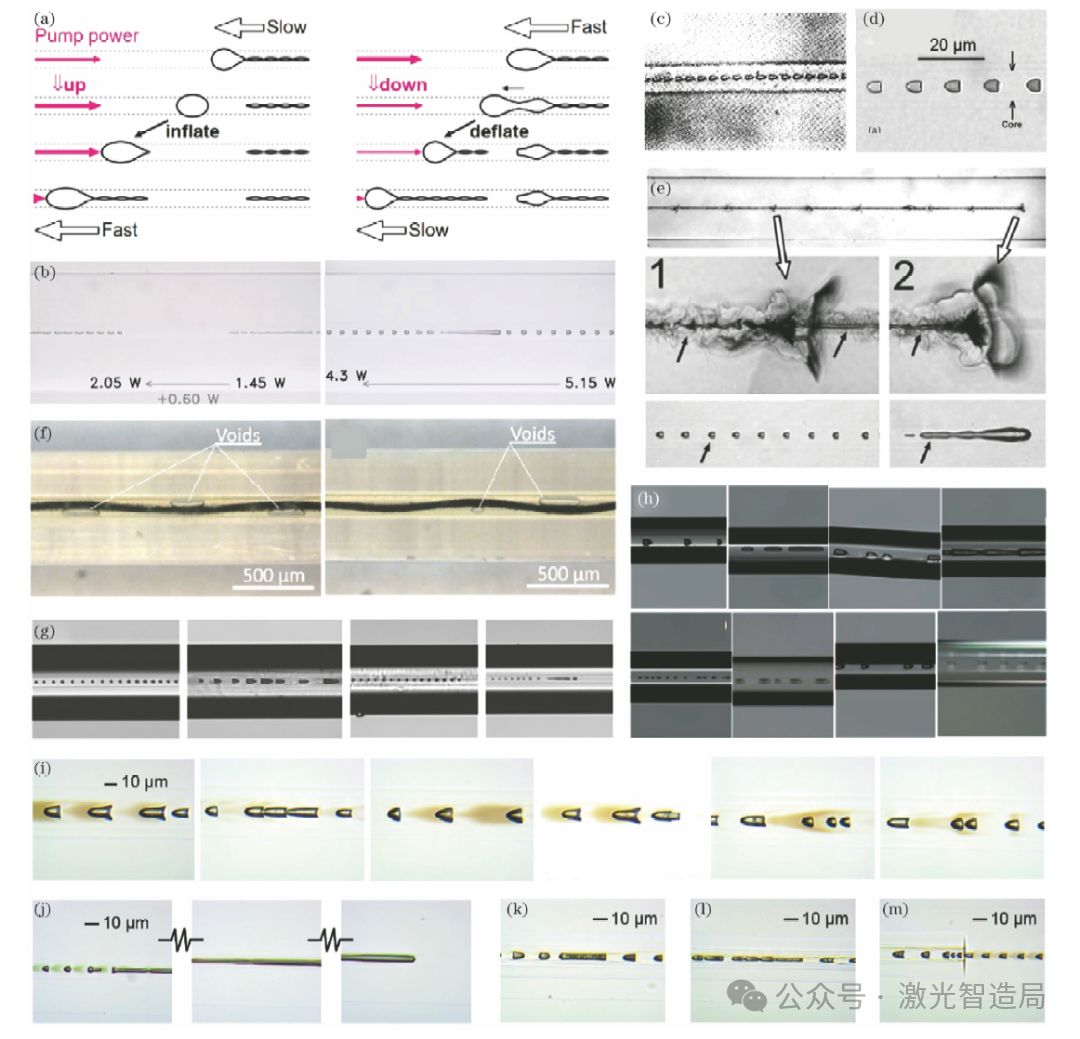

对绝大多数情况，熔丝损伤后的光纤外观上与完好光纤几乎没有区别，必须借助显微镜才能看到内部的创伤：光纤中留下一连串损伤轨迹，文献中先后称之为 hollow cavity、bubble、void 或 cavern。这些空洞多数呈“一端平、一端尖”的形状，被普遍描述为子弹头形（bullet-shaped），且尖端指向原光纤内激光前进的方向。空洞的尺寸与重复周期（相邻空洞的间隔）会随激光功率变化；在多模或特种光纤中还可见丝状长距离空洞，甚至一条损伤轨迹中存在多个重复周期，显示出模式干涉效应。在熔接点处、熔丝起点与终点处，空洞形态还会出现丰富的变化。值得注意的一个细节是，Hand 等发现某些光纤中的空洞内部并非光滑中空，而是含有疏松多孔的反应产物，提示空洞形成过程伴随剧烈的物质相变与化学反应。图 2 光纤熔丝损伤在光纤内留下的一连串微腔（空洞）：不同团队、不同光纤中的典型形貌（引自文献③ Fig. 4）2.4 3 kW 掺镱双包层光纤熔丝实验
文献①专门为光纤熔丝研究搭建了一台 3 kW 级全光纤前向泵浦主振荡功率放大（MOPA）结构连续光纤激光器。种子为 1080 nm 光纤振荡器，经 (6+1)×1 泵浦合束器耦合进单级放大器；增益介质为 25 m 长掺镱双包层大模场光纤，纤芯/内包层直径 20/400 μm，数值孔径 0.06/0.46；由 6 个最大功率 450 W 的 976 nm 半导体激光器提供泵浦，输出端采用直径 400 μm 的端帽。当种子功率为 292 W、注入总泵浦功率 3895 W 时，系统获得 3130 W 的最大输出功率，对应光—光效率 80.4%；此时掺镱光纤纤芯内的功率密度高达 996.3 MW/cm²。熔丝的触发点选在一段剥除 1 cm 涂覆层的无源光纤上：在 3 kW 满功率输出时，将一小块金属作为吸收材料人工放置在暴露的内包层上，内包层中传输的光被耦合进金属材料并被吸收，温度骤升，立刻触发光纤熔丝；随后熔丝朝激光源方向传播并发出强光。关闭激光器终止熔丝后，在输出端附近取得 1 m 长的熔丝后样本，并备有等长完好样本作为对照。表 2 3 kW 光纤熔丝实验的关键参数
参数 | 数值 | 说明 |
最大输出功率 | 3130 W | 种子 292 W，总泵浦 3895 W，光—光效率 80.4% |
纤芯内功率密度 | 996.3 MW/cm² | 20 μm 纤芯、20/400 μm 双包层光纤 |
平均传播速度 | 14.4 m/s | 千瓦级实测，速度增速随功率放缓 |
增益光纤长度 | 25 m | 掺镱双包层大模场光纤 |
触发方式 | 金属吸收材料接触裸露内包层 | 模拟局部吸热升温，非机械损伤式触发 |

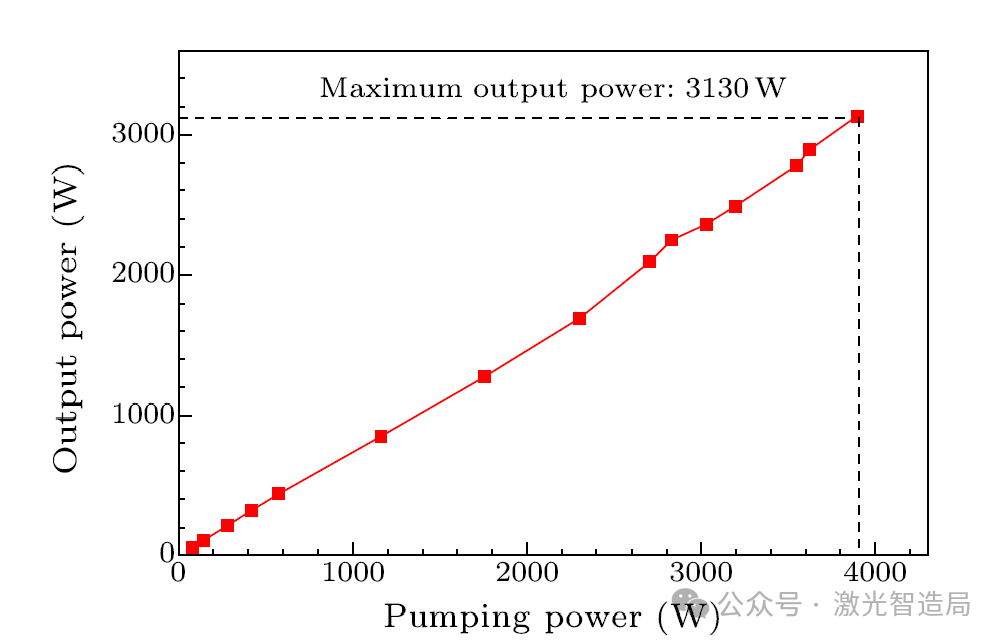

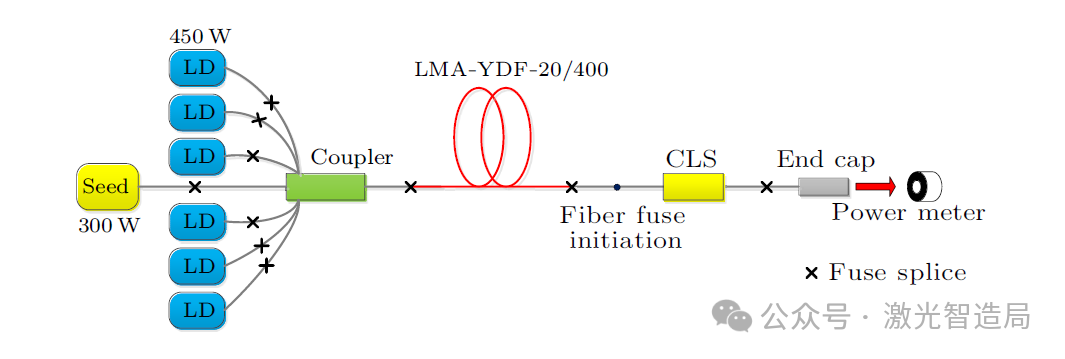

图 3 3 kW 全光纤前向泵浦 MOPA 光纤激光器实验装置（引自文献① Fig. 1）图 4 3 kW 光纤激光器输出功率随泵浦功率的变化（引自文献① Fig. 2）三、光纤熔丝损伤的发生原理
3.1 两个必须区分的概念：触发（IFF）与传播（PFF）
理解光纤熔丝，首先要把“启动”（initiation of fiber fuse，IFF）与“传播”（propagation of fiber fuse，PFF）分开。传播阈值通常是瓦级（单模石英光纤），而触发所需的条件则是一个与温度、功率都相关的二维临界条件。过往研究中大量使用电弧、火焰、金属接触等外部破坏手段来“点火”，这些手段本身会造成光纤结构机械损伤，反而掩盖了自发发生的真实机制。文献②明确指出一个长期被混淆的问题：光纤熔丝可以在远低于石英材料激光损伤阈值（LIDT，约 GW/cm² 量级）的功率密度（约 MW/cm²，低 3 个数量级）下传播，这正说明它不能用“本征损伤”或简单的“表面污染”来解释，而应当从“热生成机制”入手。3.2 核心图像：吸收—升温的正反馈热失控
目前主流认可的图像是一个正反馈热失控过程：光纤材料存在某种本征吸收 α(T)，它随温度上升而急剧增大；一旦局部因某种原因出现高温，吸收随之上升，产热超过散热，温度进一步升高，如此循环，最终温度飙升并引发材料的灾难性分解——这就是熔丝的启动。启动之后，高温区在光场驱动下沿光纤向光源方向移动，即形成传播。Hand 等针对掺锗石英光纤提出过一个经典经验式：α(T) = α₀ · exp(−E_f / k_B T)
其中 E_f 被认为是引起吸收的与锗相关化学缺陷的激活能，拟合实测吸收数据时取 2.2 eV，α₀ 取 1.2×10⁻⁶ m⁻¹。后续 Yakovlenko、Shuto 等把这一关系引入熔丝传播的热吸收波模型，成功复现了实验测得的传播速度。3.3 触发的定量规律：临界温度与临界功率的指数关系

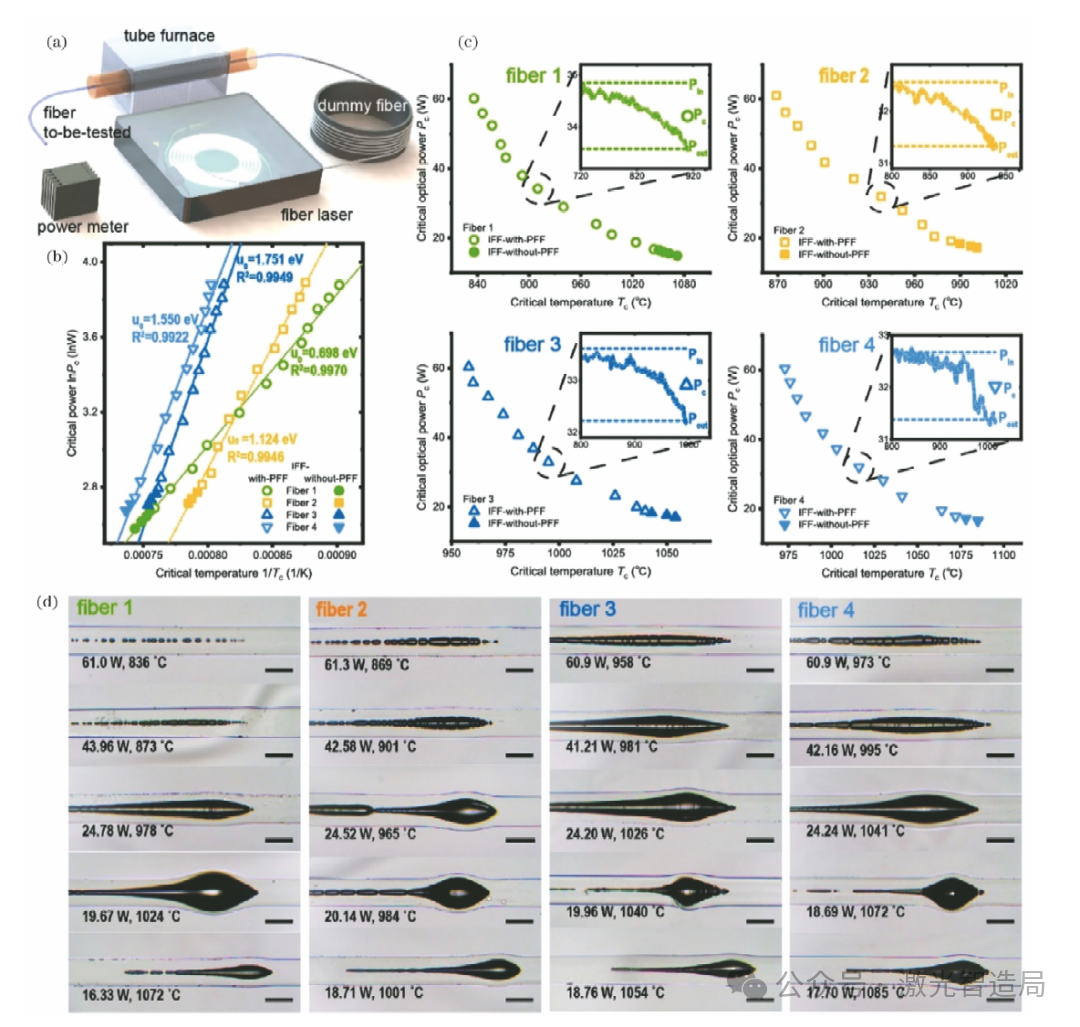

文献②（及文献③的回顾）给出了迄今最接近“自发发生”情形的实验：研究者小心剥除光纤涂覆层，将完好无损的裸光纤置于管式炉中均匀加热，同时注入恒定的激光功率，记录熔丝被触发的瞬间条件——这避免了外部机械损伤的干扰。结果揭示出一个非常清晰的相关性：临界温度 T_c 与临界功率 P_c 满足ln P_c = (u₀ / k_B) · (1 / T_c) + ln γ ，即 P_c = γ · exp(u₀ / k_B T_c)
也就是说，光纤中的光功率越高，触发所需的临界温度就越低；但下降趋势逐渐放缓。实验中临界温度在 800～1200 ℃ 的宽范围内变化。更重要的是，由斜率得到的微观能量参数 u₀ 在 0.6～1.7 eV 之间——在各种已知潜在化学过程中，这一数值与“微量氧在石英介质中扩散”所需的能量最为吻合，而与早前认为的掺杂元素（锗、铝等）自身晶格缺陷能（2～5 eV）明显不符。这提示：光纤熔丝的触发与石英中微量氧的扩散活动密切相关。另一项关键对照是：在完全相同的实验条件下，未掺杂的无源光纤（包括 10/130 μm 无源光纤和 G652.D 光纤）即使加热到 1200 ℃ 也未发生任何熔丝触发；而四种被测的 10/130 μm 掺镱光纤（YDF）全部在一定的条件范围内发生了触发。这直接说明，掺杂（以及与之伴生的缺陷化学）在熔丝的“启动”环节扮演了决定性角色。图 5 光纤熔丝自发发生的临界条件：(a) 实验装置；(b) 1/T_c 与 ln P_c 的线性关系；(c) 四种光纤的临界温度与临界功率；(d) 起始点处的光纤内空洞（引自文献③ Fig. 6）3.4 虚拟缺陷诱导吸收：机制的理论证明
在文献②中，作者进一步提出“虚拟缺陷（virtual defect）”概念来统一描述非晶态石英中大量存在的不稳定化学状态。虚拟缺陷的浓度随温度按 n_F(T) = n₀·exp(−u_F / k_B T) 变化，若吸收与之成正比，则α(T) = α₀ · exp(−u_F / k_B T) ∝ n_F(T)

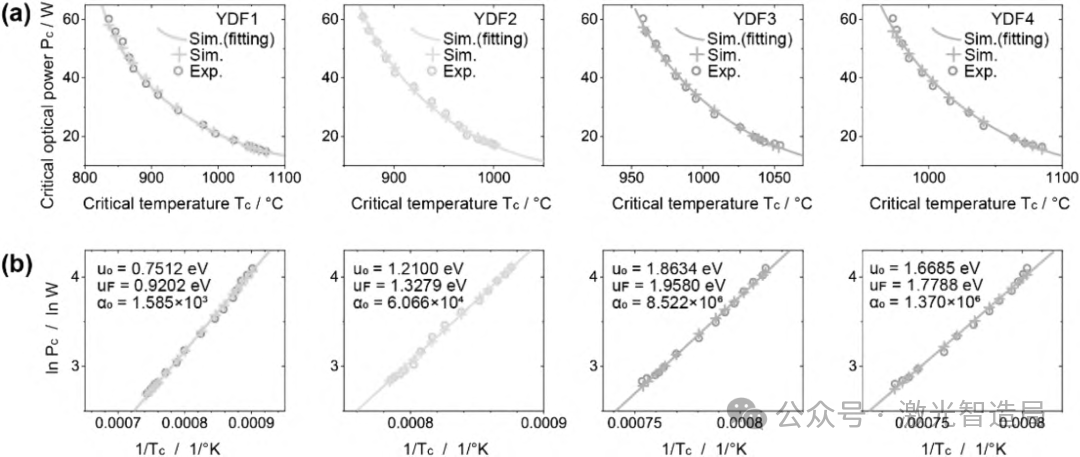

其中 u_F 为虚拟缺陷的形成能。作者建立了一个含吸收热源的三维固体传热模型（可用 COMSOL Multiphysics 实现），取纤芯、内包层、空气三层同轴圆柱，直径分别为 10、130、330 μm；热源即上述虚拟缺陷对传输激光的吸收。判据非常清晰：给定一个初始高温场，若温度不可遏制地加速上升，说明达到了 IFF 临界条件；若温度稳定在石英软化点以下的有限值，则未触发。关键发现是：直接令 u_F = u₀ 时，仿真得到的 P_c—T_c 关系与实验数据存在系统性偏差（曲线斜率偏小）。通过逐步增大 u_F，仿真曲线斜率增大，最终能与全部实验数据精确吻合，从而唯一地确定了每种掺镱光纤的 u_F 与 α₀。结论是 u_F 略大于实验参数 u₀——u₀ 并非虚拟缺陷的形成能本身，而是“缺陷化学动力学”与“散热”两者的综合效应。至此，“虚拟缺陷诱导吸收是石英光纤中熔丝自发发生的直接原因”在技术上得到证明，而唯一确定的 u_F 成为进一步从材料化学层面研究熔丝机理的关键信息。图 6 通过最佳匹配实验临界条件来确定 u_F 与 α₀ 真值的仿真结果（引自文献② Fig. 7）3.5 空洞是如何形成的
关于传播过程中“子弹头形周期空洞”的成因，目前较有影响力的图像是：高温使纤芯区域熔化并产生气体（二氧化硅脱氧生成一氧化硅与氧气），气体腔室在流体不稳定性作用下分裂为一串周期性空洞。Atkins 等的模型即以此为出发点，对空洞尺寸、周期间距等特征参数给出了有启发性的预测。文献③也指出，空洞受流体不稳定性支配，形态丰富：沿光纤方向有时呈规则周期分布，有时呈非单一周期的混乱分布。在传播速度的理论描述方面，Hand 等的“热激波”模型、Shuto 等的高温点迭代模型（温度可达 10⁶ K 量级）、Yakovlenko 等的模型，都能在不同参数集下复现实验速度，这也说明当前理论仍处于“多模型并存、细节尚未统一”的阶段。3.6 熔丝之后，光纤内部究竟变成了什么样
文献①给出了千瓦级掺镱光纤熔丝后最直接的内部证据，包括折射率剖面和电子自旋共振（ESR）谱两方面。（1）折射率重分布：中心掏空、外围暴涨

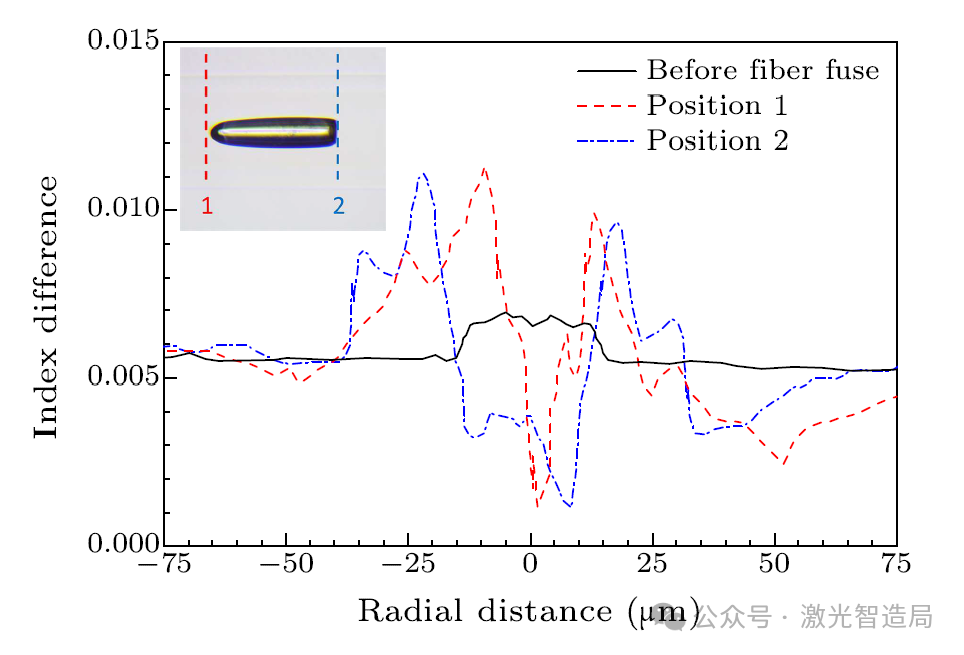

用 S14 折射率剖面仪（折射近场技术）测量，熔丝后样本（在子弹头空洞的窄端与宽端分别测量）的折射率剖面发生了显著改变：中心区域折射率降低，这显然来自二氧化硅的分解；紧邻这一低折射率区，折射率急剧上升，甚至高于原内包层的折射率。更值得注意的是，这个“相对高折射率区”的尺寸约 50 μm，远大于原始纤芯的 20 μm。造成这种上升的原因包括：熔丝高温下新生成并气化的一氧化硅（SiO）重新附着在空洞邻近壳层上；掺杂稀土元素的重新分布；以及二氧化硅的压缩致密化。研究者通过仔细清洗样本排除了污染导致折射率升高的可能。图 7 熔丝前后掺镱光纤的相对折射率剖面（引自文献① Fig. 5）（2）E' 中心（Frenkel 缺陷）显著增多
ESR 测量（JES-FA200 谱仪，微波频率 9053.706 MHz，100 kHz 场调制，室温）显示，熔丝后样本中 E' 中心信号显著强于熔丝前样本，说明熔丝过程产生了大量 Frenkel 缺陷（E' 中心）。其反应可写为X–O–Si → X·Si⁺ + (1/2) O₂ ↑ + e⁻

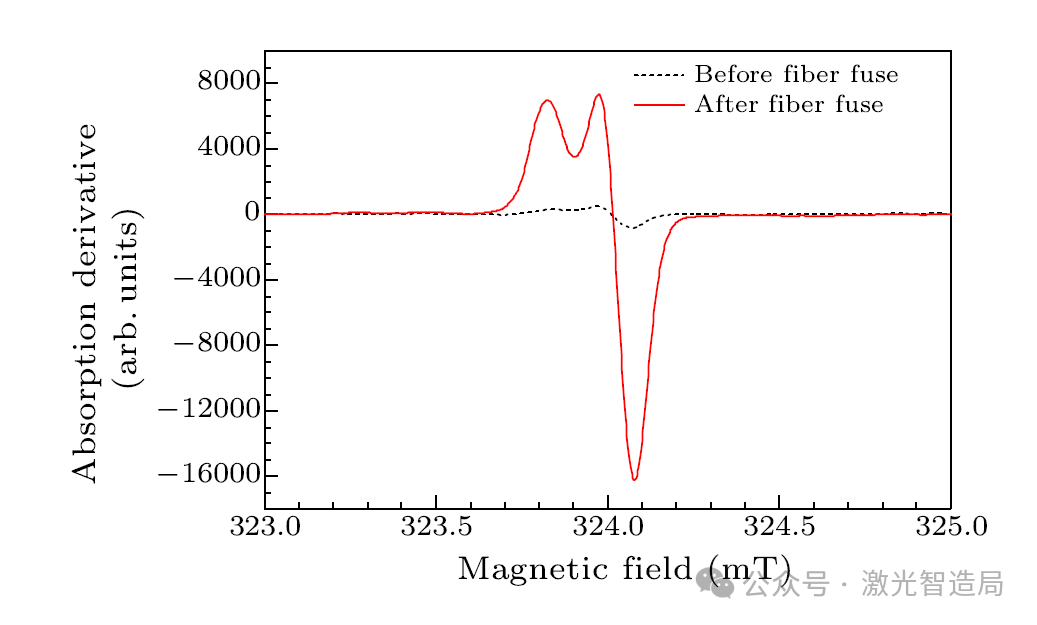

对掺镱光纤，X 可以是 Si 或 Yb。E' 中心由 O–X–O 键断裂产生；该热电离过程释放的电子会提高电导率进而提高光吸收，因此 E' 中心的存在被认为是促进光纤熔丝效应的重要因素。实验测得的 g 值分别为 g₁=2.0012、g₂=2.0004、g₃=2.0002、g₄=1.9998。图 8 熔丝前后掺镱光纤中 E' 中心的 ESR 信号对比（20 μW 微波功率，引自文献① Fig. 7）（3）氧气被“抓住”了：1555 cm⁻¹ 拉曼峰

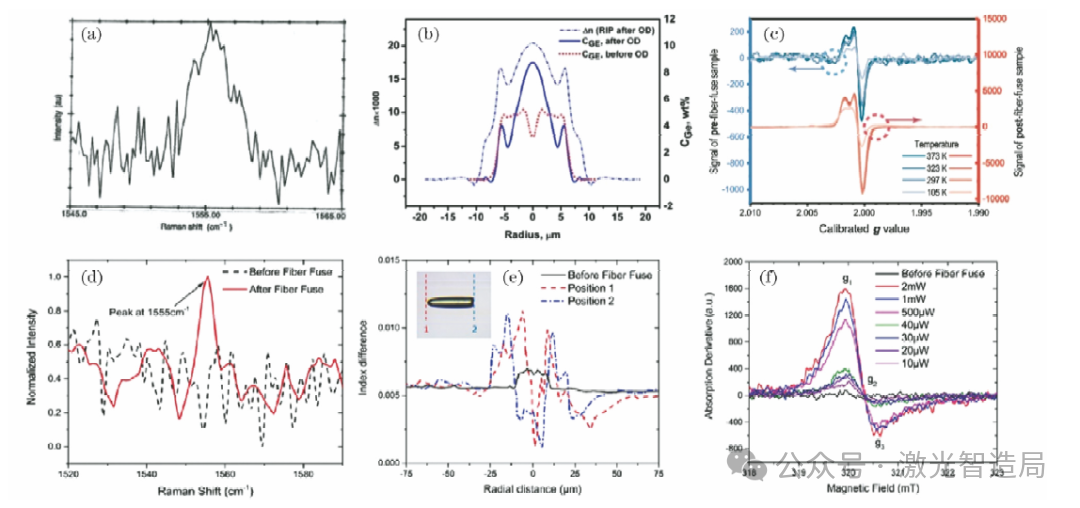

拉曼光谱（LabRAM HR Evolution，632.8 nm 激光，光谱分辨率 0.65 cm⁻¹，横向/纵向空间分辨率 1 μm/2 μm）聚焦在样本空洞中心。结果显示，与熔丝前相比，熔丝后样本在 1555 cm⁻¹ 附近出现了一个新的峰——这正是上述反应中释放出的氧气的特征信号。结合折射率中心的降低，可以确认：熔丝过程至少包含了二氧化硅脱氧生成一氧化硅的化学反应。图 9 熔丝损伤样本的测试结果：拉曼光谱中的 1555 cm⁻¹ 氧峰、折射率剖面与 ESR 新 g 值（引自文献③ Fig. 5）（4）掺镱光纤特有的新共振中心：疑似 AlOHC
还有一个此前从未在掺锗光纤的 ESR 研究（无论熔丝前后）中出现过的新现象：熔丝后的掺镱光纤样本出现了新的共振中心，其 g 值为 2.0257、2.0248、2.0230。由于它只可能来自掺镱光纤特有的掺杂或材料，作者推测它属于铝氧空穴中心（Al-oxygen hole center，AlOHC），最可能源自掺镱光纤中的铝共掺剂。其意义有两层：其一，AlOHC 可以由 γ 辐照等极端激发诱导，因此它可能是熔丝过程中极端热与辐射环境的产物；其二，如果 AlOHC 是在熔丝之前、由升温或激光功率上升激发产生的，那么由于 AlOHC 会提高光吸收，它本身就可能是促成熔丝触发的“帮凶”——这与 Shuto 等提出的 E' 中心机制类似，是掺镱光纤特有的另一条可能路径。这一“先有还是后有”的问题，正是后续研究的重点。3.7 机理链条小结
综合三篇论文，可以把光纤熔丝的因果链条梳理为：局部升温（外部吸热、涂覆层烧毁、熔接点损耗、非线性效应等）→ 虚拟缺陷浓度按 exp(−u_F/k_BT) 上升、本征吸收剧增 → 产热超过散热、正反馈热失控 → 达到临界条件（T_c，P_c）后触发 → 纤芯材料熔化、二氧化硅脱氧分解（释放 SiO 与 O₂）→ 高温区在光场驱动下逆着光传播方向移动，留下子弹头形空洞链 → 空洞周围折射率重分布、缺陷（E' 中心、可能还有 AlOHC）浓度显著升高 → 光纤永久失效。四、预防措施：从“阻断传播”到“抑制发生”
4.1 两条不同的技术路线
文献③特别强调：“阻断光纤熔丝的传播”与“抑制光纤熔丝的发生”是两条不同的研究路径。阻断，是让已经产生的熔丝停止传播、把损失圈定在最小范围；抑制，则是通过系统设计，在实现同样性能的前提下尽量避免熔丝发生、或降低其自发发生的概率。对高功率系统而言，两者的可行性与有效性差别极大。4.2 路线一：及时发现 + 切断激光
由于熔丝的传播必须持续获得高于传播阈值功率的激光能量供应，“阻断传播”在工程上就转化为“及时发现系统中已发生的熔丝，并尽快切断光纤中的激光供应”。这一策略主要适用于允许服务中断的系统，例如单台光纤激光器或实验室系统。已发展的检测手段包括（表 3）：在光纤侧面放置光电探测器监控特定位置；监测输出端口的信号异常以判断注入端与输出端之间是否发生熔丝；利用熔丝活跃位置周期性空洞产生的周期性反射光，用光时域反射计（OTDR）观测到强于完好光纤散射的反射信号并解算传播速度；用光频域反射（OFDR，上海交通大学马琳团队）实现更快速的定位与测速；用自外差干涉法发现少模光纤中熔丝速度存在亚毫秒（百微秒）量级的波动。但这些方法的共同短板是：定点探测需要海量节点、成本过高；输出端口监测的特异性低，难以区分熔丝事件与正常光学事件，系统配置也过于复杂；反射法则往往需要对信号进行时域积分。针对高功率应用，清华大学团队的方案是使用大接收角红外光电传感器监控系统整体的发光环境，能够有效发现任意位置的熔丝损伤，从而及时切断激光供应。表 3 光纤熔丝损伤探测与监测方法对比
| 原理 | 优势与局限 |
侧面光电探测器 | 在光纤旁放置探测器，熔丝经过时产生电流响应 | 直观；但需海量监控节点，经济性差 |
输出端口功率监测 | 监测输出/返回光功率异常 | 实现简单；特异性低，易与正常光学事件混淆 |
OTDR | 利用空洞产生的增强反射信号，由反射移动解算速度 | 可定位测速；需时域积分，响应偏慢 |
OFDR | 光频域反射定位与测速 | 速度快、定位准确（马琳团队） |
自外差干涉 | 探测亚毫秒量级的速度振荡 | 可揭示微观传播不稳定性 |
大接收角红外传感（清华） | 监控系统整体发光环境 | 可发现任意位置的熔丝，适合高功率系统及时断电 |
4.3 路线二：改造光纤本身来“掐断”传播
对于支路众多、无法接受大面积中断的场景（如光纤通信网），另一思路是改造光纤本身，使熔丝无法满足传播条件。已报道的方案包括：•Todoroki 等在光路中插入一段二氧化碲（TeO₂）成分的低损耗结构：该材料在常见红外工作波长、低光功率下损耗很低，但结构强度低且可燃，熔丝通过时会崩裂燃烧，像电路中的保险丝一样熔断，从而阻断传播。
•拉锥光纤：通过控制拉制参数使足够的光在拉细区泄漏到包层，降低功率密度，熔丝几乎在功率密度降到阈值的位置处立即停止。这是研究最持久、效果最明显的方案。
•热扩芯、空孔辅助光纤（HAF）、以及将多根模场直径不同的光纤（如多模与单模）接续在一起，同样可以达到降低功率密度、阻断传播的效果。
但必须清醒认识其局限：这些装置通常只能工作在瓦级光功率下；在高功率场景中，它们会引入较大的损耗与不可靠性，甚至可能意外触发熔丝；而且受光纤尺寸限制，传输激光的功率密度无法进一步降低，难以阻断高功率激光驱动的熔丝。还有一个反直觉的实验事实是：对于已经发生的熔丝，即使激光功率很低，用液氮等极低温度冷却光纤一般也不能阻断其传播。因此对高功率系统而言，控制风险的关键仍然落在“及时发现、尽快切断”。4.4 路线三：抑制熔丝的自发发生
文献③坦承，迄今尚无法在充分挖掘功率潜力的同时“精确且绝对地”避免熔丝自发发生，工程上能做的是降低其发生概率。结合临界条件研究，核心抓手是“温度”。（1）识别并消除局部高温点
大量实践经验表明，温度较高的光纤段更容易成为熔丝自发发生的起点，典型高危位置包括：不同光纤的熔接点附近、增益光纤起始位置后方几十厘米（特定条件下反转粒子数浓度最高点）、光纤光栅、以及光纤端面等。这一经验与文献②的理论仿真高度一致：仿真显示光纤上温度最高的位置，也正是最容易自发发生熔丝的危险位置，这与实验中“熔丝偏好起始于增益光纤起点后数十厘米处”的观测完全吻合。因此，工程上应针对这些位置重点优化散热与损耗。（2）降低增益光纤发热：1018 nm 级联泵浦
增益光纤的发热主要来自激光过程的量子亏损：对“一个泵浦光子产生一个信号光子”的简单激光过程，减小泵浦光与信号光的波长差即可降低量子亏损，这正是级联泵浦的主要优势。用 1018 nm 高功率光纤激光级联泵浦掺镱光纤激光器，其放大级量子亏损比传统 976 nm 半导体激光泵浦低约 50%；更重要的是，1018 nm 级联泵浦吸收系数较低，需要更长的增益光纤，最终放大级增益光纤上的温升显著降低——在相同泵浦吸收效果下，仅为 976 nm 泵浦导致温升的 10% 左右。典型仿真（20/130 μm 掺镱双包层光纤作放大级产生约 1.5 kW 激光）显示：976 nm 泵浦产生的纤芯温升接近 40 ℃ 时，1018 nm 泵浦产生的温升仅约 2 ℃。清华大学团队在 1018 nm 高功率光纤激光源（单纤千瓦以上、亮度达 289 MW/(sr·cm²)）、混合结构激光器、降低后向反射与 ASE 等方面做了系统工作，并在高功率拉曼激光、随机激光、宽带可调谐窄线宽激光、高功率连续铒镱共掺光纤激光等场景中验证了级联泵浦的出色效果（随机激光功率可达 5.1 kW）。实践反馈非常明确：采用级联泵浦后，实验中光纤熔丝自发发生的概率大幅下降，系统可靠性与经济性显著提升。（3）用定量模型评估并规避风险

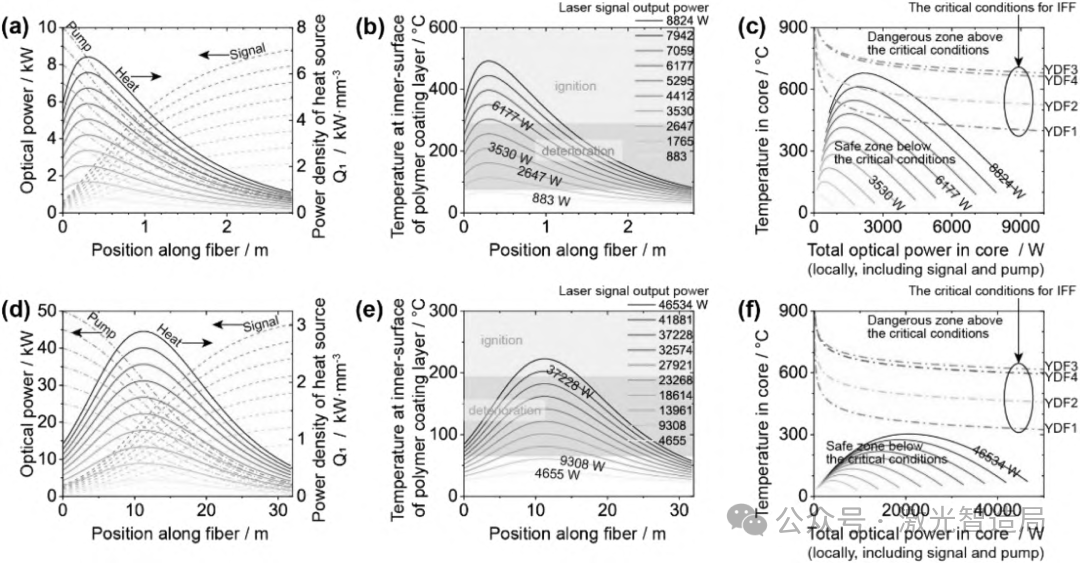

文献②给出了增益光纤稳态工作温度的通用解析解，使工程师可以直接把“光纤各位置的工作温度 + 工作光功率”与“IFF 临界条件”放在同一张图上比较，从而判断运行状态是否安全。以 10/130 μm 掺镱光纤放大器为例，典型仿真结果（表 4）给出了非常清晰的工程结论。表 4 976 nm 泵浦与 1018 nm 级联泵浦的功率极限对比（10/130 μm 掺镱光纤）
限制因素 | 976 nm 半导体泵浦 | 1018 nm 级联泵浦 |
聚合物涂覆层老化（约 70 ℃ 起） | 约 1～3 kW | 约 >10 kW |
聚合物涂覆层点燃（约 200 ℃ 起） | 约 3～6 kW | 约 >35 kW |
稳态运行状态直接达到 IFF 临界条件 | 约 6～9 kW | 仿真中根本达不到 |
结论 | 受涂覆层限制明显，与当前 10/130 μm 器件多数 <1 kW 的现状吻合 | 功率提升空间远大于 976 nm 泵浦，可显著抑制自发熔丝 |
由此得到两个重要判断：第一，在可预见的实验功率范围内（<3 kW），熔丝的自发发生通常不是由激光器的稳态运行状态本身直接造成的，而是由聚合物涂覆层的劣化与燃烧引起的进一步温升所导致——也就是说，常规双包层光纤的聚合物涂覆层是导致熔丝的主要限制因素。第二，1018 nm 级联泵浦的稳态运行状态根本达不到 IFF 临界条件，其自发熔丝必须借助受激拉曼散射（SRS）等限制性的非线性光学效应才会发生；换言之，只要能处理好 SRS、横向模式不稳定（TMI）等效应，级联泵浦为功率提升留出了远大于 976 nm 泵浦的空间。图 10 976 nm 泵浦与 1018 nm 级联泵浦掺镱光纤放大器的损伤阈值仿真：(a)(d) 光功率与热源分布；(b)(e) 涂覆层内表面温度（黄色区为涂覆层典型点燃区）；(c)(f) 纤芯温度—功率关系与 IFF 临界条件对比（引自文献② Fig. 9）（4）从光纤结构上解除涂覆层限制
既然涂覆层是主要瓶颈，改进方向也就明确了：采用三包层光纤（triple-cladding fiber）设计、金属涂覆光纤（metal-coating fiber），或加强冷却结构设计，都可以缓解甚至消除聚合物涂覆层劣化燃烧带来的限制。文献②认为这些方向颇具前景。4.5 工程实践建议清单
•把“温度”作为第一控制变量：优先优化熔接点、增益光纤起始段、光纤光栅、端面等高危位置的散热，避免局部高温。
•优先采用 1018 nm 级联泵浦方案：在同等输出下可把增益光纤温升降到约十分之一，显著降低自发熔丝概率。
•严格保护聚合物涂覆层：其老化约从 70 ℃ 开始、点燃约从 200 ℃ 开始，是远早于 IFF 临界条件的实际功率瓶颈。
•抑制非线性与瞬态效应：控制 SRS、TMI 以及随机脉冲，避免瞬态功率/热负载波动成为触发源。
•高功率系统务必配置“整体发光环境监测 + 快速切断”保护（大接收角红外传感器方案），因为瓦级有效的拉锥/TeO₂ 保险丝等装置在高功率下不适用，而冷却也不能阻断已发生的熔丝。
•在系统设计与验收阶段，使用增益光纤稳态温度解析解把实际工作点标在与 IFF 临界条件同一张图上，留出足够安全裕度。
五、转化应用：把“破坏”变成“制造工具”
5.1 光纤内微腔制造
熔丝损伤会沿光纤留下一串光滑的微腔，这本身就是一种独特的微结构制造手段。早期的工艺路线是“先熔丝、再切割、再熔接”：例如 Kashyap 团队 2014 年把单模光纤在 12.5 W 下做熔丝实验，取出一段长 7 mm、含有一串周期约 14 μm 空洞的光纤，插入另外两根完好单模光纤之间熔接成一体，制成了介质折射率传感器。2014 年起，葡萄牙阿维罗大学 Antunes 等把熔丝后的光纤作为“前体”，结合切割再熔接工艺制造单个光纤内法布里—珀罗（F-P）微腔，通过精确控制再熔接温度来控制微腔尺寸，并演示了温度、湿度、应力、压力、折射率、液面高度、磁场等多种变量的测量。这条工艺路线的难点在于可重复性差：需要先刻意触发熔丝（由此浪费大量光纤），再从中切割提取，凹坑尺寸难以精确控制，后续再熔接时微腔的最终尺寸与形状也难以掌控。清华大学团队利用自己在“触发临界条件定量规律”上的积累，提出了一条“一步到位”的新工艺：通过精确控制熔丝的触发条件，实现无后续传播的熔丝无接触触发启动。这种方式一次触发只在光纤中留下一个微腔，无需任何侵入式操作；微腔位置可以自由排布，尺寸与触发条件直接相关。实验验证其透射谱中存在与过往研究相似的 F-P 干涉图样，并演示了应力传感；所得微腔的 F-P 谐振品质因数（Q 值）可达 10⁴ 量级，达到传统光纤内 F-P 微腔的较高水平，说明熔丝产生的微腔具有光滑平整的内壁。制造单个微腔仅需数秒，是传统工艺耗时的几百分之一，且可重复性与经济性大幅提升。由于微腔位置完全可控、不影响周围光纤结构，还可以沿光纤特定位置直接重复操作，实现多个微腔的组合集成。5.2 光纤传感
把熔丝产生的微腔用作传感元件，是目前最普遍的应用方向。其基本原理是利用空洞把纤芯中的单模光强烈散射到包层模式、形成干涉谐振，外界物理量变化会引起谐振峰位置移动。已报道的典型灵敏度指标见表 5。表 5 基于熔丝微腔的光纤传感器典型灵敏度
测量参数 | 灵敏度 | 备注 |
折射率 | 3.47 ± 0.17 nm/RIU（另有 350 nm/RIU @1.5 μm 的报道） | 包层模干涉谐振 |
温度 | (10.43 ± 0.15) pm/℃ | 600 μm 以上长腔可实现高灵敏度 |
相对湿度 | (17.1 ± 1.7) pm/% | Antunes 等 |
应力 | (59.39 ± 1.7) pm/kPa | F-P 微腔 |
液面高度 | (4.4 ± 0.1) pm/mm | F-P 微腔 |
磁场 | (120.5 ± 4.4) pm/mT | F-P 微腔 |
此外，巴西圣保罗联邦大学 Leal-Junior 等利用塑料光纤中熔丝损伤造成的透射功率衰减，制成了应力传感器与曲率/转角传感器；由于塑料光纤弹性模量远小于石英光纤，可实现对更大范围应变的测量。5.3 其他应用与展望
•玻璃钻孔：利用类似光纤熔丝的物理机制为玻璃等材料打孔。
•高 Q 微腔的延伸应用：熔丝微腔天然具有微泡（micro-bubble）腔形，理论上不仅可用于 F-P 谐振，还可用于回音壁模式（WGM）谐振，避开了传统微泡腔工艺复杂、可重复性差的难题。
•受激拉曼微型激光器：Kashyap 曾展望利用熔丝产生的光纤内微结构实现高 Q 谐振、进而制造受激拉曼微型激光器；一步到位制造工艺使这一设想更具可行性。
当然，也应看到局限：受限于对熔丝物理机理的掌握水平，目前还难以可重复地控制熔丝产生“指定且直接可用”的微结构性质；熔丝产生的微结构在后续微加工中非常容易变形。这也是迄今尚无法用熔丝直接制造出 Hand 等早年预言的光纤光栅等全光纤器件的原因。六、总结与展望
综上所述，光纤熔丝损伤是一种自持推进的链式灾难，其发生可归纳为“虚拟缺陷诱导吸收 → 正反馈热失控 → 达到临界条件触发 → 高温区逆光传播并留下空洞链”的完整链条。它的触发遵循 ln P_c ∝ 1/T_c 的定量规律，实验临界温度在 800～1200 ℃，对应微观能量参数 u₀ 为 0.6～1.7 eV，指向石英中微量氧的扩散活动；三维固体传热仿真进一步唯一确定了虚拟缺陷的形成能 u_F（略大于 u₀）与吸收系数 α₀，使“虚拟缺陷诱导吸收是自发触发的直接原因”得到证明。在预防上，必须区分“阻断传播”与“抑制发生”两条路线：前者在高功率场景下只能依靠“及时监测 + 快速切断”（瓦级有效的拉锥、TeO₂ 保险丝等装置在高功率下既引入损耗又不可靠，冷却亦不能阻断已发生的熔丝）；后者的核心抓手是降低温度，尤其是用 1018 nm 级联泵浦把增益光纤温升降到约十分之一、保护聚合物涂覆层这一真正的功率瓶颈，并抑制 SRS、TMI 等非线性与瞬态效应。定量上，10/130 μm 掺镱光纤在 976 nm 泵浦下的实际瓶颈是涂覆层（1～3 kW 老化、3～6 kW 点燃），而 1018 nm 级联泵浦对应极限分别提升到 >10 kW 与 >35 kW，稳态运行甚至根本达不到 IFF 临界条件。展望未来，文献②与文献③不约而同地指出几个关键方向：其一，缺陷形成能 u_F 的化学本质仍待阐明，这将直接决定如何提高光纤自身的抗熔丝能力；其二，熔丝微区演化极可能包含高温高压的“微爆轰”过程，等离子体物理的研究方法可能成为有力工具；其三，还需积累更多不同尺寸、结构、材料光纤的临界条件实验数据（代价高昂），并把现有方法推广到掺铒、掺铥、掺钬等其他有源光纤；其四，在应用侧，一步到位的受控微腔制造工艺有望把这一“破坏性效应”真正转化为高通量、可集成的光纤内微结构制造平台。正如文献③结尾所言：在光纤熔丝损伤被发现至今的较短时间内，人们对其传播性质已有了较为全面的宏观了解，但它仍然可称得上“神秘”。在物理机理、损害预防和转化应用三个方面，除了已取得的令人欣喜的成就之外，还存在着十分广阔的发展空间。参考文献
① Xiao Q R 等，Internal Features of Fiber Fuse in a Yb-Doped Double-Clad Fiber at 3 kW，Chin. Phys. Lett. 35 (2018) 054201
② Tian J D 等，On the initiation of fiber fuse damage in high-power ytter‐bium-doped fiber lasers，Photonics Research 10 (2022) 2513
③ 田佳丁 等，光纤激光中光纤熔丝损伤研究进展，中国激光 48 (2021) 1501005
