深入理解光纤的结构、原理

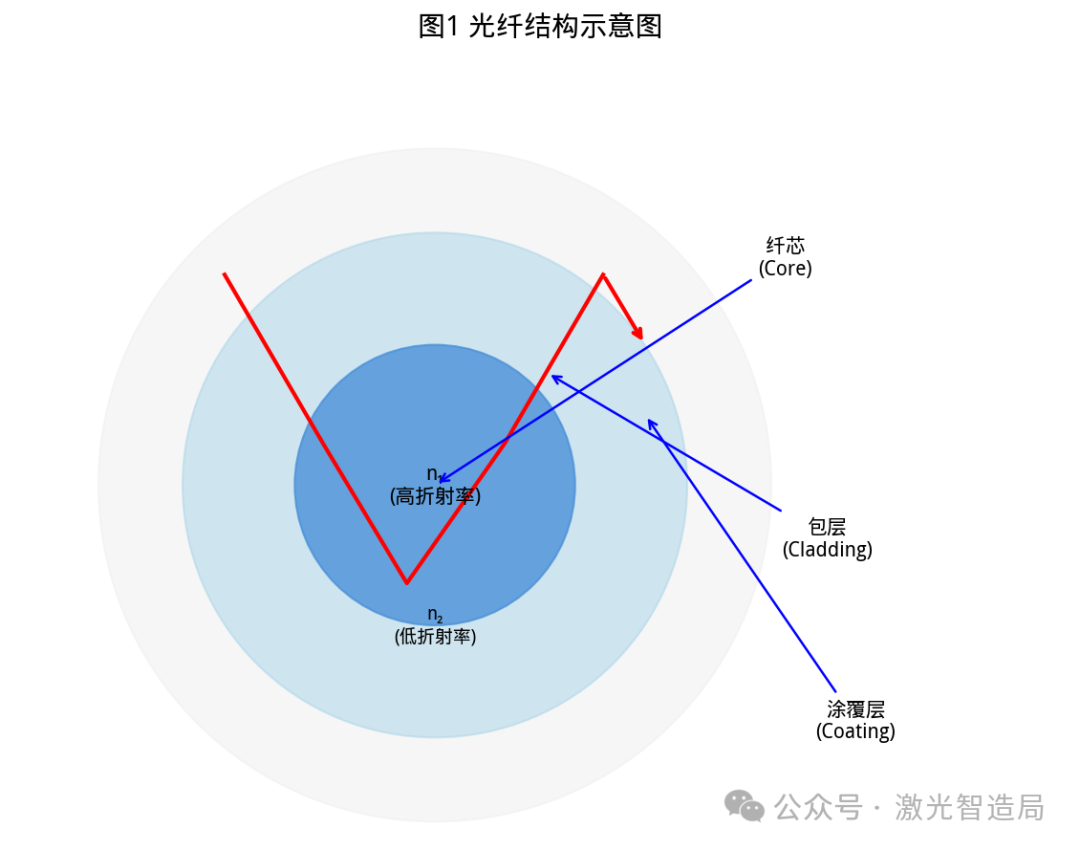

图：光纤结构示意图

引言：在这个万物互联的时代，每一次视频通话、每一笔移动支付、每一场在线直播，背后都离不开光纤通信的默默支撑。那根比头发丝还细的玻璃丝，承载着全球99%以上的国际通信流量。但你真的了解光纤吗？它是如何传导光的？为什么信号传输会受限？本文将从光纤的结构出发，带你系统理解光纤通信的核心原理。

一、光纤结构：比头发丝更精密的“光之隧道”

1.1 基本结构

光纤是一种高度透明的玻璃丝，由石英等材料拉制而成。它的结构非常精巧，由内到外分为三层：

•纤芯（Core）：折射率较高（n₁），用来传送光信号；

•包层（Cladding）：折射率较低（n₂），与纤芯一起形成全反射条件；

•涂覆层（Coating）：通常为树脂材料，强度大，能承受较大冲击，保护光纤。

核心条件：n₁ > n₂，即纤芯折射率高于包层。这确保了光在芯和包层之间的界面上反复进行全反射，像弹珠在管道内壁弹跳一样，沿着光纤向前传播。

图1 光纤结构：纤芯、包层与涂覆层

1.2 折射率分布：光纤的"基因"

通过灵活设计光纤结构和折射率分布，可以改变光纤的传光特性。常见的折射率分布包括：阶跃型（纤芯和包层折射率突变）、梯度型（纤芯折射率渐变）、三角分布（用于色散位移光纤）等。折射率分布的形状和尺寸，决定了光纤的一切传输特性。

二、光纤传输理论：两条路径认识光

2.1 射线理论（几何光学）

适用条件：当纤芯尺寸远大于光波长时（a >> λ），适合大芯径多模光纤。

射线理论用光射线代表光能量的传输线路。一束光在光纤中满足全反射定律时，就能在光纤中有效传播。

核心概念——数值孔径（NA）：NA 直接反映了光纤能够接收光的最大立体角，描述了光纤接收光的能力。NA 越大，光纤的聚光本领越强。数值孔径与折射率差的关系为：NA = √(n₁² - n₂²) ≈ n₁√(2Δ)，其中 Δ 为相对折射率差。

值得注意的是，NA 并非越大越好。NA 越大虽然集光能力越强，但也会带来更大的模式色散，限制传输带宽。这是一个需要权衡的设计参数。

2.2 波动理论（麦克斯韦方程）

当光纤尺寸接近光波长时，射线理论不再适用，必须从电磁场理论出发。光纤本质上是一种圆柱形波导，类似于同轴线。波动理论从麦克斯韦方程和边界条件出发，给出光纤中场的结构形式——即传输模式。

关键结论：本征解是分立的，每一个本征解对应唯一的光场分布，称为一个传播模式（横模）。不同模式的有效折射率不同，导致传播常数存在差异。

归一化频率参数 V 决定了光纤中可传输的模式数量。当 V < 2.405 时，光纤中只有基模（HE₁₁）可以传输，这就是单模传输条件。

三、光纤分类：形形色色的"光导管"

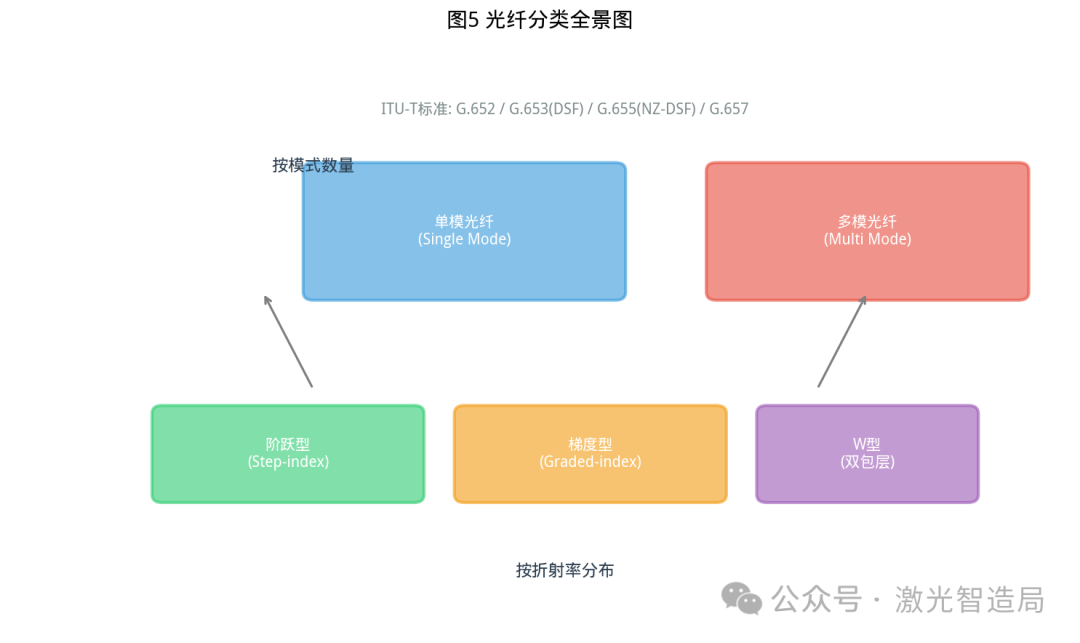

图2 光纤分类全景图

3.1 按传输模式数量分类

•单模光纤（SMF）：纤芯直径 4~10 μm，仅传输一个模式。适用于长距离、大容量通信（如跨洋光缆）。

•多模光纤（MMF）：纤芯直径 50/62.5 μm，可传输多个模式。适用于短距离、中小容量通信（如数据中心内部）。

3.2 按折射率分布分类

•阶跃型光纤（Step-index）：折射率在纤芯和包层界面处突变。

•梯度型光纤（Graded-index）：折射率在纤芯中渐变，可减小模式色散，用于多模光纤。

•双包层（W型）：特殊设计，用于色散管理。

•三角分布：用于色散位移光纤（DSF G.653）和非零色散位移光纤（NZ-DSF G.655）。

3.3 ITU-T 标准光纤

3.4 按材料分类

•石英系光纤：最主流，用于长距离通信。

•塑料包层光纤 / 全塑光纤（POF）：韧性好、直径大（比玻璃光纤大10~20倍），连接容错率高，用于短距离用户接入。

四、光纤制备：从预制棒到光缆

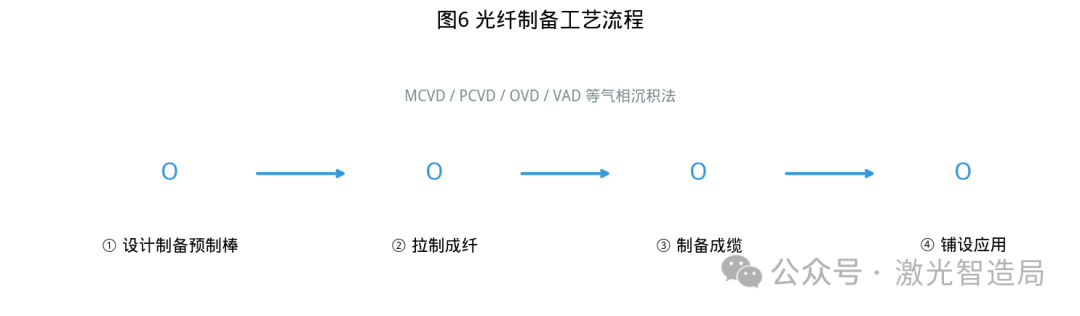

图3 光纤制备工艺流程

光纤制备的核心工艺是气相沉积法，包括四种主流技术：

•MCVD（改进的化学气相沉积法）——在石英管内沉积；

•PCVD（等离子体化学气相沉积法）——用等离子体激活反应；

•OVD（棒外气相沉积法）——在芯棒外沉积；

•VAD（轴向气相沉积法）——沿轴向连续生长。

典型预制棒长1~1.5m、直径10~25mm，然后在高温下拉制成直径125μm的光纤（纤芯只有几微米），最后经过涂覆、成缆，成为我们常见的光缆。

五、通信容量的三大限制：损耗、色散、非线性

光纤通信系统的容量受三个核心因素制约，它们共同决定了系统的传输距离和比特率。下面逐一剖析。

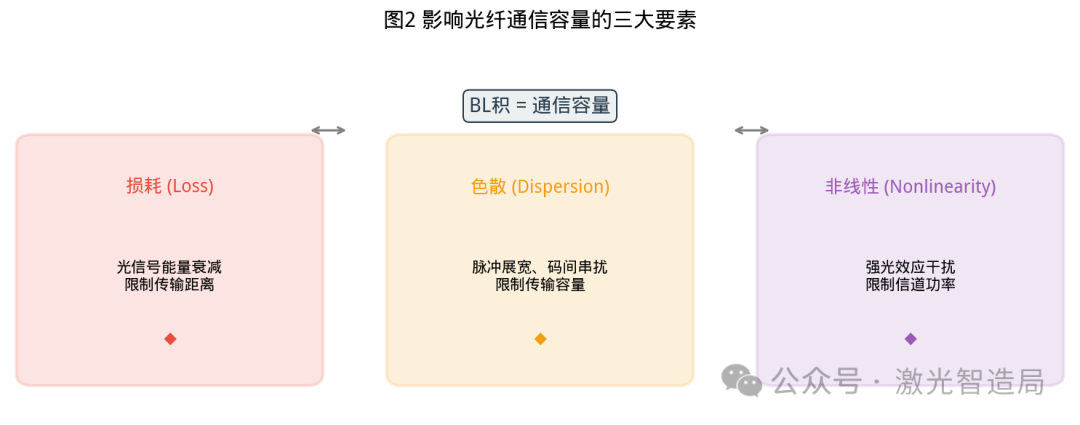

图4 影响光纤通信容量的三大要素

5.1 损耗：信号衰减的固有极限

损耗的基本概念

光纤损耗是通信距离的固有限制，在很大程度上决定着传输系统的中继距离。损耗降低依赖于工艺的提高和对石英材料的研究。传输功率随距离指数衰减：P(L) = P₀ · e^(-αL)，习惯上用 dB/km 表示。

损耗的三大机理

•材料吸收：紫外吸收、红外吸收、OH离子吸收（1.39μm、1.24μm、0.95μm吸收峰）、金属离子吸收。降低OH离子浓度可消除吸收峰——这就是"全波光纤"（AllWave，康宁）的原理。

•瑞利散射：由制造过程中熔石英的随机密度变化引起，与λ⁴成反比，是光纤损耗的最终极限。在1.55μm波段仍达0.12~0.16 dB/km。

•辐射损耗（弯曲损耗）：光纤弯曲时，远离中心的场尾部需超光速传播，不可能实现，因此辐射出去。G.657光纤就是为降低弯曲损耗而设计。

光纤通信的三个窗口：850nm（第一窗口）、1310nm（第二窗口）、1550nm（第三窗口，最低损耗约0.2 dB/km）。现代DWDM系统还使用C波段（1530~1565nm）、L波段（1565~1625nm）等。

5.2 色散：脉冲展宽的元凶

色散的本质

光纤色散是指：由于信号由不同频率成分和不同模式成分携带，它们的传输速度不同，导致信号畸变。色散会引起光脉冲展宽和码间串扰（ISI），最终影响通信距离和容量。评价系统传输性能的基本参数是 BL 积（比特率×距离）。

色散的四大类型

群速度色散（GVD）

光脉冲包含许多频率分量，不同频率分量以不同群速度传播，导致脉冲展宽。这就是群速度色散（GVD），包括材料色散和波导色散。色散系数 D [ps/(nm·km)] 表示两个波长间隔1nm的光波传输1km后的时延差。

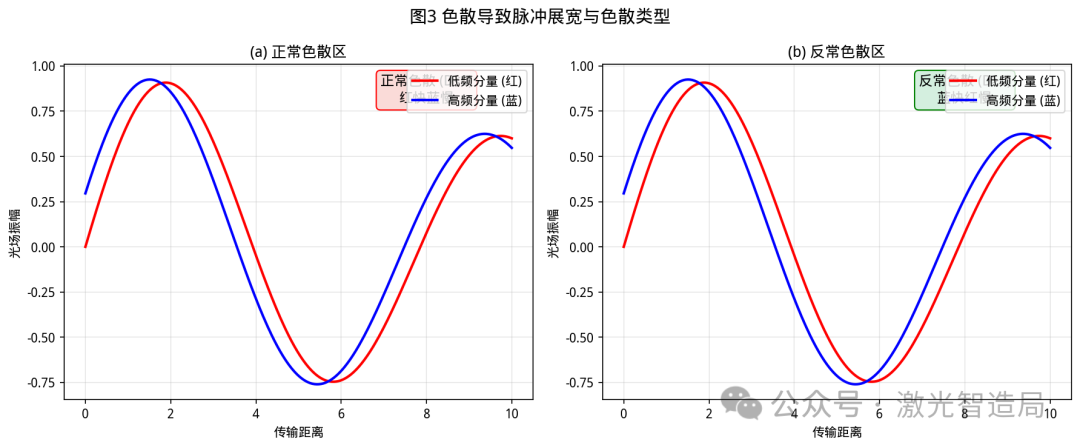

图5 正常色散与反常色散：脉冲展宽示意图

正常色散区（λ < λ_D）: β₂ > 0, D < 0，低频（红）传输快于高频（蓝）——"红快蓝慢"。

反常色散区（λ > λ_D）: β₂ < 0, D > 0，高频（蓝）传输快于低频（红）——"蓝快红慢"。

偏振模色散（PMD）

理想单模光纤中，基模由两个正交偏振模组成。实际光纤因形状偏离圆柱形和材料各向异性，导致两偏振模的传播常数不同，产生模式双折射。两偏振模的群速度差导致脉冲展宽，这就是PMD。

PMD的控制方法包括：使用低PMD光纤、偏振模色散补偿、保偏光纤（PMF，故意引入大量双折射来保持偏振态）等。

5.3 非线性：强光下的"副作用"

非线性的起源

光纤玻璃材料的非线性很弱，但由于纤芯小（场强高）、作用距离长（可达数百公里），非线性效应累积，对信号产生严重干扰。光纤中主要是三阶非线性效应（克尔效应）。

决定非线性效应的三个物理参量： ① 入射光功率 P —— 功率越大，非线性越强 ② 有效作用距离 L_eff —— 对0.2 dB/km的光纤约20 km ③ 有效模场面积 A_eff —— 面积越小，光强越大，非线性越强

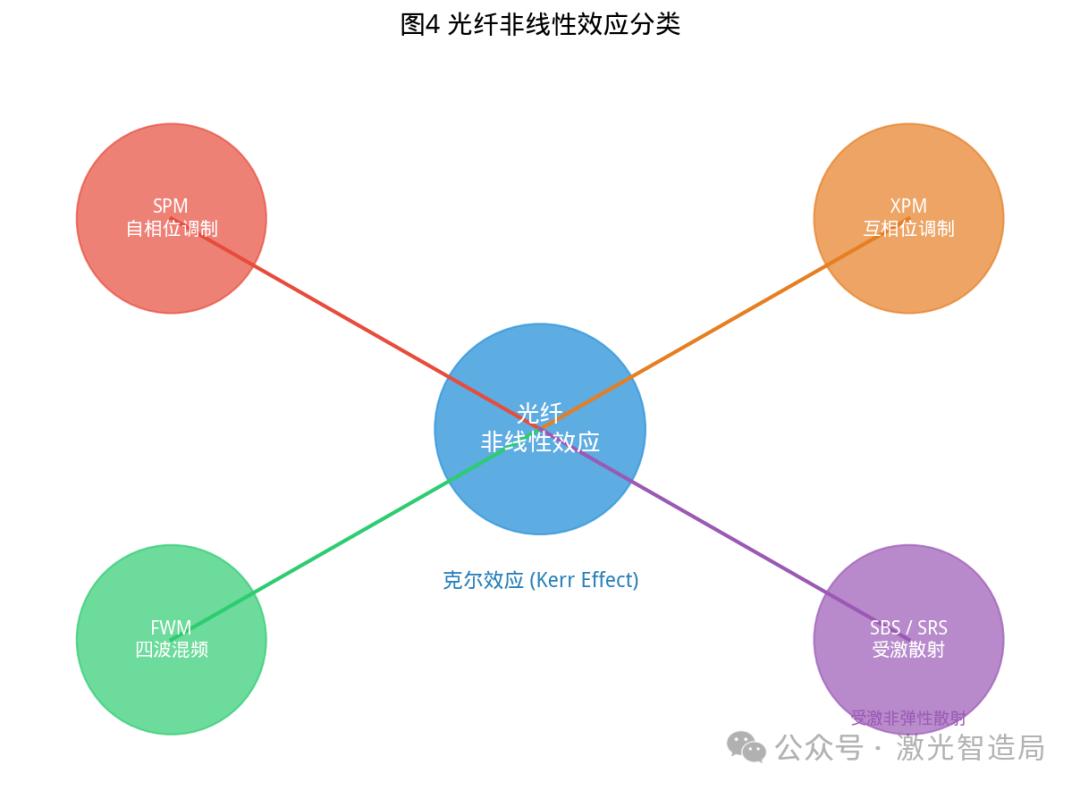

图6 光纤非线性效应分类

受激非弹性散射

•受激布里渊散射（SBS）：分布式后向散射，频移~10 GHz，线宽<50 MHz，是一种阈值行为。阈值约数毫瓦。

•受激拉曼散射（SRS）：分布式前向散射，频移~13.2 THz，线宽可达5000 GHz。可用于光放大。

克尔效应（折射率随光强变化）

折射率 n = n₀ + n₂|E|²，光强引起折射率变化，进而产生三种效应：

•自相位调制（SPM）：脉冲自身的强度变化引起相位变化，导致频率啁啾和频谱展宽。在正常色散区加剧展宽，在反常色散区可形成孤子。

•互相位调制（XPM）：WDM系统中相邻信道间的相互作用，在同样功率下XPM影响是SPM的两倍。仅当脉冲重叠时产生。

•四波混频（FWM）：不同波长光波相互作用产生新波长。在零色散附近最容易满足相位匹配条件，是DWDM系统的重要限制因素。

六、应对策略：不断突破的极限

6.1 降低损耗

•工作窗口向长波移动（850nm → 1310nm → 1550nm）

•制作无水光纤（降低OH离子浓度）

•使用EDFA（掺铒光纤放大器）进行光放大

6.2 色散管理

•设计色散位移光纤（DSF），将零色散波长移到1550nm

•使用色散补偿光纤（DCF），正负色散搭配使累积色散为零

•使用非零色散位移光纤（NZ-DSF），避免零色散处的FWM问题

•采用低PMD光纤

6.3 非线性控制

•增大有效面积（大有效面积光纤）

•合理设计非零色散位置

•优化纤芯材料

七、总结与展望

回顾全文，我们可以把光纤的核心知识归纳为一条主线：

光纤结构（纤芯+包层+涂覆层）→ 传输理论（射线/波动）→ 光纤分类（模式/折射率/材料/ITU-T标准）→ 制备工艺（MCVD/PCVD/OVD/VAD）→ 三大限制（损耗/色散/非线性）→ 应对策略（EDFA/DSF/DCF/NZ-DSF/大有效面积光纤）

值得关注的新型光纤方向包括：多芯少模光纤——通过增加纤芯数量和模式数量来突破单模光纤的容量极限，这将是未来超高速、超大容量光纤通信的重要发展方向。
