光纤耦合固定胶：一滴 UV 胶，别把亚微米对准毁在最后一步

凌晨的耦合车间，一根光纤对着激光器，六轴调整台上的数值一点一点爬向峰值。光功率计显示 -1.02 dBm，比目标还高 0.3 个 dB。工程师屏住呼吸，按下 UV 灯。三秒固化。再测：-1.35 dBm。0.3 dB 的光功率，没了。对准本身没问题。光纤和激光器的耦合精度做到了 0.5μm 以内，耦合效率摸到理论值的 92%。问题出在最后那滴胶上。UV 胶固化时收缩，把已经对准的光路，悄悄拉偏了零点几个微米。

耦合对准是光模块工艺的皇冠，固定胶是把皇冠钉住的那颗钉子。这颗钉子怎么选、怎么打，学问比多数人想的要大得多。

一、先搞清光路是怎么"对"上的

光模块里，光要高效地从激光器进到光纤，或从光纤进到探测器，靠的是光路上的每一段精确对准。对准工艺分两派。

有源对准（Active Alignment）：让芯片通电发光，光纤实时接收，一边监测光功率一边用六轴调整台微调位置，追到光功率峰值再锁定。精度能到亚微米级，耦合效率高，代价是节拍慢、设备贵，一套六轴耦合台加实时监测系统投入不小。硅光模块、长距离光模块这类对插损敏感的，基本都走这条路。

被动对准：不发光，靠机械结构、V 槽、视觉识别把器件放到设计位置。节拍快、成本低，但精度上限取决于结构公差和装配一致性，通常到微米级，适合对耦合效率要求相对宽松的场景。

不管哪一派，都有一个共同的隐藏环节：对准只完成了一半。位置定好之后，必须用胶把它固定住。固定那一步做不好，前面花在机台上的时间全部白费。

二、胶在耦合工艺里干三件事

很多人以为耦合胶就是"点上去、照一下、完事"。实际在正经的耦合工艺里，胶要分饰三角：

预固定。对准到位后先点一小点胶，用低能量 UV 预固化，或者只靠胶的初粘力把位置"粘住"。这一步的目的是：先确认光功率没被胶影响，给后续留返修窗口。预固化后发现功率不对，还能拆了重来。

终固定。光功率复测合格后，补足胶量、满能量固化，让胶承担长期保持对准位置的结构责任。这一步决定模块能把这个耦合效率保持多久。

应力缓冲。模块要过温循，透镜、基板、胶三者热膨胀系数（CTE）不一样，温度一变，界面就会互相拉扯。胶层在中间，得当那层"软垫"，把应力吃掉一部分，不能把拉扯硬传到粘接界面上。

预固定和终固定，可以用同一款胶、靠 UV 能量和胶量区分；讲究的工艺会用两款胶分工，一款快干用于预固定，一款高可靠用于终固定。

三、为什么固化收缩是头号敌人

耦合胶失效的方式很多，固化收缩排在第一。

破坏链条是这样的：胶从液态固化成固态，分子距离缩短，体积变小。收缩被粘接界面约束住，就在胶层内部憋出一股内应力。应力拉着界面产生微米级甚至亚微米级的位移。而光路上任何 0.1μm 级别的位移，都会直接换算成耦合效率损失，体现在插损上。

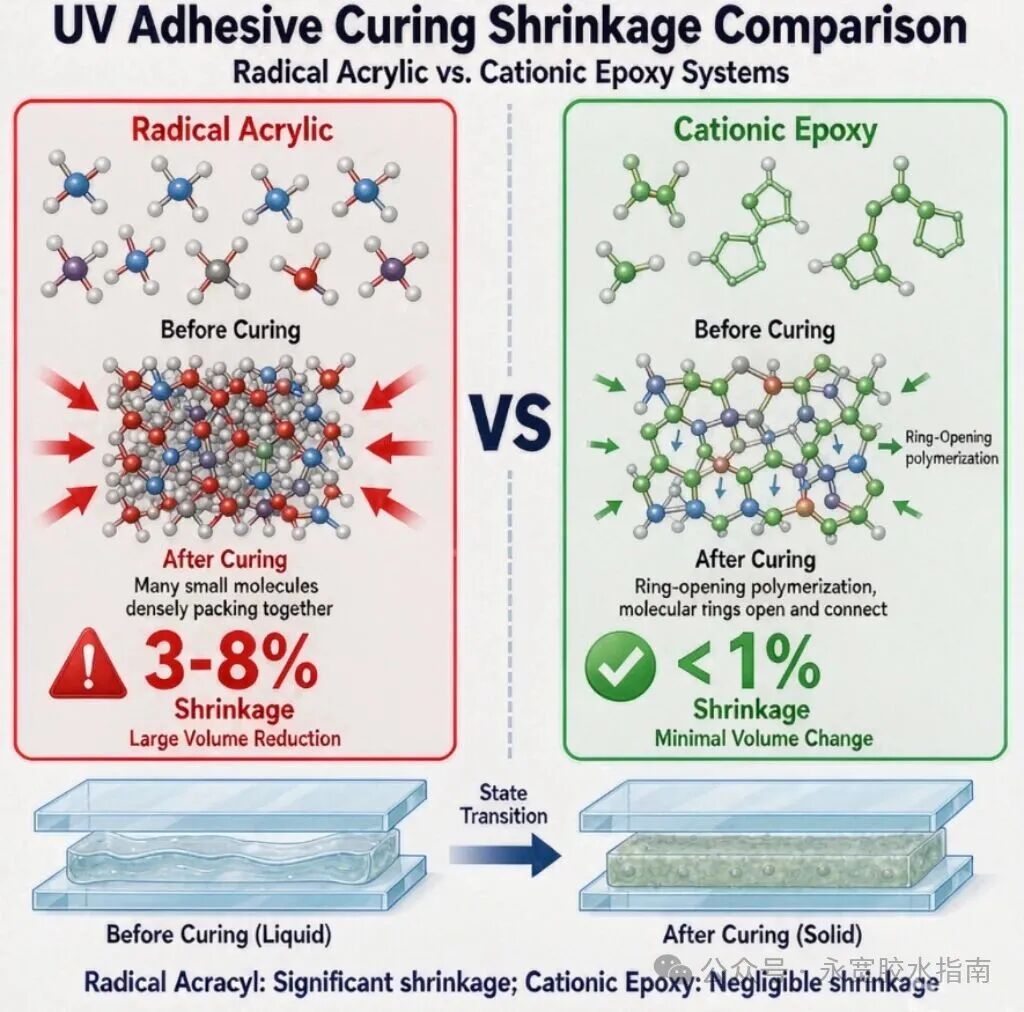

这里有个关键数据对比。不同体系的 UV 胶，收缩率差一个数量级：

对准精度是亚微米，胶的收缩是百分之几。这两个量级摆在一起，结论很直白：固化收缩不控制住，前面的对准精度形同虚设。

还有个工程公式值得记：内应力≈ 收缩应变 × 弹性模量。它提醒你两件事。一是低收缩还不够，如果胶固化后模量很高，收缩产生的应力照样会传导给界面。二是选胶不能只盯 TDS 上的"收缩率"一栏，要把收缩率和模量放在一起看。

固化收缩之外，还有三个"慢漂移源"：Tg 以下的线性热膨胀（CTE），温度每升 1°C 都在积累；吸水膨胀，湿度环境下胶层缓慢变厚；后固化收缩，有些体系固化后还会继续反应。耦合效率的长期漂移，往往就是这几个因素合谋的结果。

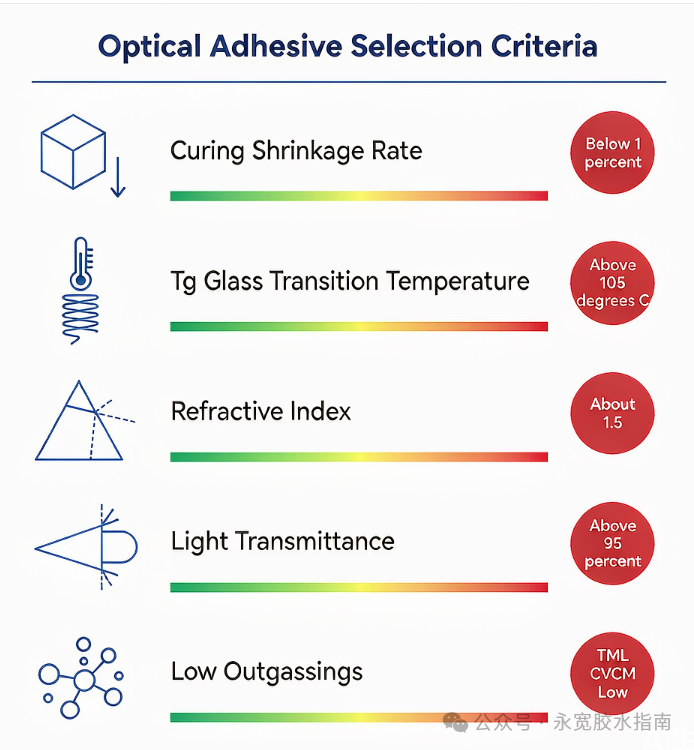

四、选型就看5个硬指标

耦合固定胶的选型，可以收敛成 5 个硬指标。每一条都要向胶水供应商要数据，拿不出数据的直接换人。

1. 固化收缩率。 耦合胶的门槛值是 1%。阳离子环氧 UV 体系是主流选择，自由基体系要用在预固定这类对精度要求低的环节。TDS 上要确认是体积收缩率还是线收缩率，两种口径差三倍。

2. 模量与 Tg。 这一对指标决定"刚性固定"还是"应力缓冲"两条路线。追求极致尺寸稳定，选高 Tg、高模量，让胶在 -40°C 到 85°C 全程处于玻璃态，CTE 稳定；追求抗温循开裂，选低模量，让胶当软垫。关键校验点：工作温度全程不能越过 Tg，一旦越过，模量骤降、CTE 飙升，光路漂移会突然加速。

3. 折射率匹配。 胶要经过光路透射场景（比如透镜粘接）时，折射率要尽量贴近两侧光学材料，减少界面反射。常规 UV 胶折射率 1.48-1.56 区间可调，粘石英类光学件优先选 1.5 附近的配方。

4. 光透过率与耐黄变。 光路经过的胶，透过率要 >95%（对应波长），且长期 UV/高温下不发黄。发黄等于给光路加了个慢慢变深的滤镜，插损随年限爬升。

5. 低挥发份。 胶在模块长期工作温度下释放的挥发物，会在透镜、芯片端面凝结成膜。初期插损变化不大，等发现时光功率已经回不去了。要求供应商给 ASTM E595 的 TML/CVCM 数据。这一条和光路洁净度直接相关，是另一个大话题，这里先埋个伏笔。

对照表收好：

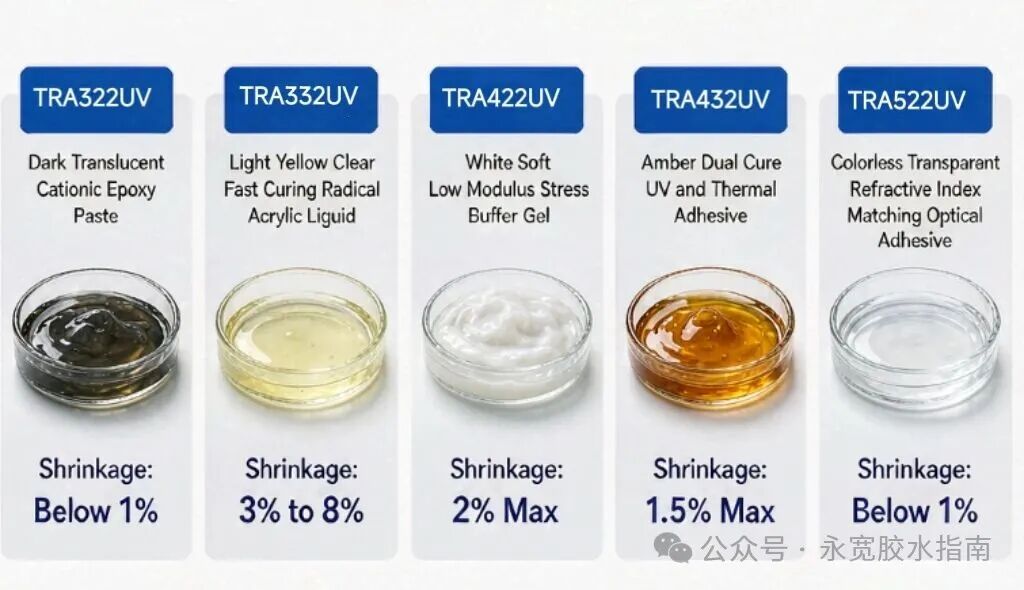

五、型号怎么配：一张占位矩阵

固定胶没有一款通吃的万能胶。按工况把型号池搭出来，比现场试错靠谱。以下型号为占位符，供贵司替换实际产品：

TRA322UV阳离子环氧 UV 低收缩胶（主力款）

·体积收缩率≤0.8%，Tg 120°C 以上，CTE 低

·适合：透镜、隔离器、FA 与芯片的终固定，一切"对完不准再动"的场景

·边界提醒：阳离子体系固化受湿气影响，点胶后尽量当天固化完；价高于自由基体系

TRA332UV自由基 UV 快干胶（预固定款）

·固化速度秒级，收缩率 4% 上下，粘接力中等

·适合：预固定、临时定位、对精度要求低的辅助固定

·边界提醒：别拿它做终固定，收缩会把对准拉偏

TRA422UV 低模量应力缓冲 UV 胶

·模量低至 MPa 级，伸长率高，收缩率 ≤2%

·适合：大尺寸粘接面、CTE 失配大的组合、温循严苛的车载光模块

·边界提醒：低模量换来了抗开裂，但抗蠕变弱，长期受力场景要评估

TRA432UV UV + 热双固化胶

·UV 照不到的地方靠热固化兜底，收缩率 ≤1.5%

·适合：器件底部、侧后方有阴影区的结构，一次点胶全固化

·边界提醒：热固化段需要过回流或烘箱，确认基板耐温

TRA522UV 折射率匹配光学胶

·折射率可调至与石英/玻璃匹配，透过率高，耐黄变

·适合：光路透射界面的粘接与封装

·边界提醒：折射率匹配配方通常为项目定制，样品验证周期长

六、工艺落地4 个关键动作

胶选对了，工艺跟不上照样翻车。耦合点胶工艺有四个关键动作。

1. 胶量宁少勿多。 耦合固定的胶点，不是越大越牢。胶量一大就容易溢流，一旦漫到光路端面或者芯片发光区，就是灾难。工艺上先定胶点位置，原则是离光轴越远越安全，再定胶量，用视觉检测每颗胶点的直径和位置一致性。

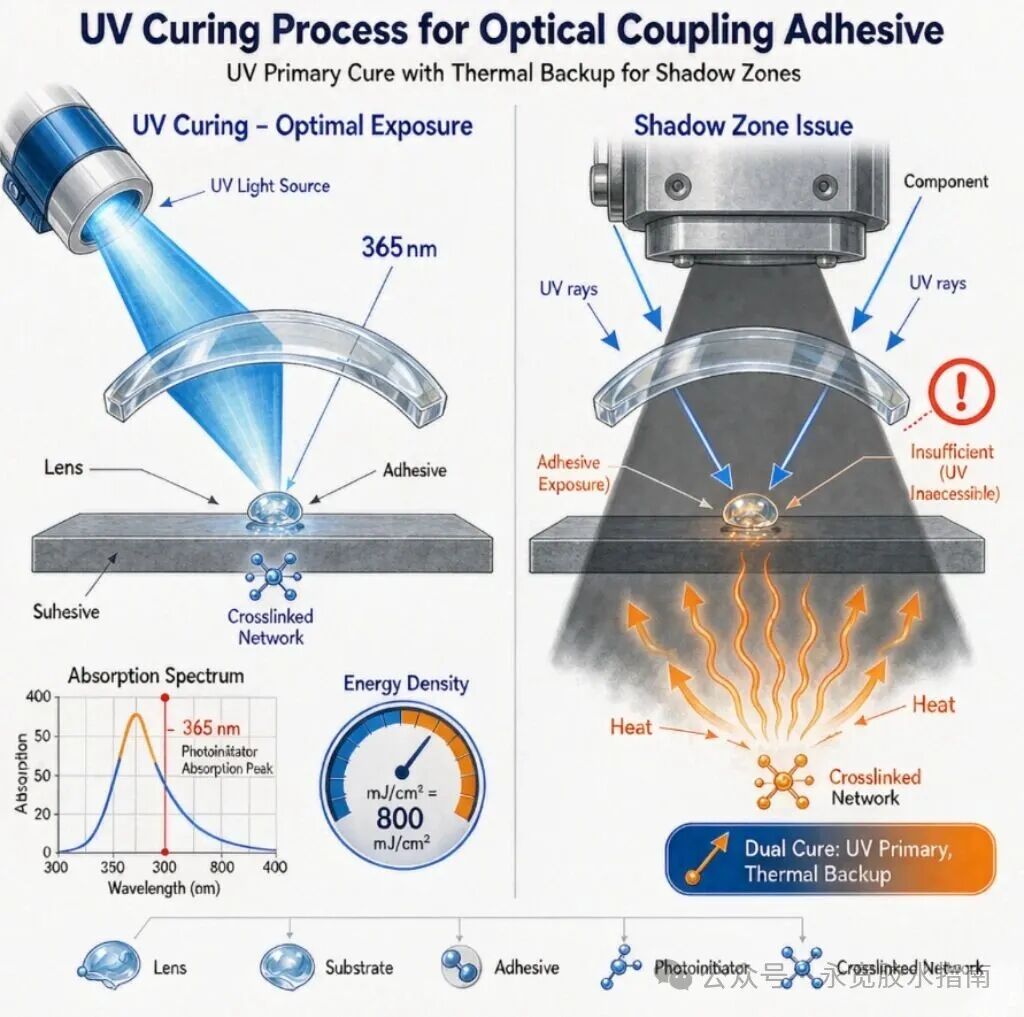

2. UV 波长和能量要匹配引发剂。 不同胶的光引发剂吸收峰不一样，365nm、385nm、405nm 是三个常见波段。波长不匹配，能量给再多也固化不透。能量密度看 mJ/cm²，别只看灯功率。供应商 TDS 上写的推荐波长和能量，照做，别自创。

3. 阴影区必须补固。 胶在器件底下、侧后方，UV 灯直射不到，就会出现表面固化、内部还是液体的"壳硬芯软"状态。对策两条：一是用 UV+热双固化胶（就是上面的 OC210），二是工艺上设计多角度照射或者延长照射时间，并用指压法或 DSC 验证固化度。

4. 固化前后都要复测光功率。 规范的耦合工艺，记录三组数据：预固定后的光功率、终固定后的光功率、以及两者差值。这个差值就是"胶水损耗"，是工艺的基线。基线突然变大，说明胶、胶量或固化参数出了问题，当场就能发现，不用等整批做完。

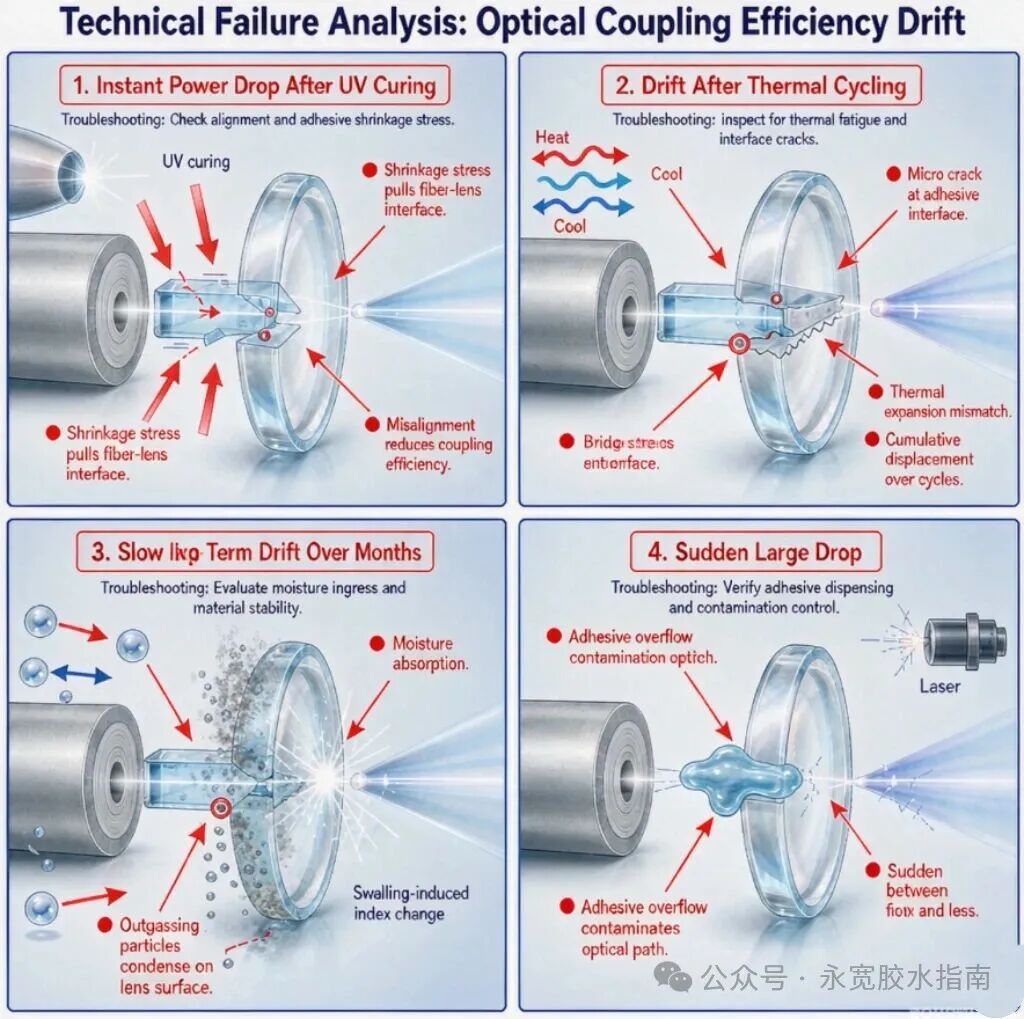

七、耦合效率漂移了，按这个顺序查

模块做完了、出货了，客户报插损漂移，排查别乱。按现象分四类：

固化后当场掉功率 → 查固化收缩。换低收缩胶、减胶量、改固定点位置，或者把终固定拆成多次逐步固化，让应力分批释放。

温循之后掉功率 → 查 CTE 匹配和界面。胶的 Tg 够不够、CTE 和两侧材料差多少、有没有界面脱粘。金相切片或者超声波扫描能看出界面状态。

放了几个月慢慢掉 → 查后固化、吸水、挥发物。换低挥发胶，检查密封环境湿度，这一条和光路洁净度问题经常同时出现。

突然掉一大截 → 先查胶有没有溢到光路、端面有没有被污染。清洁复测，如果恢复，就是工艺防呆没做好。

写在最后

耦合对准，光模块把它当皇冠。但皇冠能不能戴住，看的是那颗钉子。

胶水固化收缩 1% 的差别，在别的行业可能无所谓，在光路里就是 0.3 dB 的插损，是合格与不合格的界线。选胶的时候多问一句收缩率、多看一眼模量和 Tg、多要一份 ASTM E595 报告，产线上就能少拆一批模块。
