机房里有一把看起来差不多的光纤跳线:黄色、橙色、水绿色,接头大多是 LC。该拿哪一根接交换机?
很多人的判断方法是“黄色单模,水绿色多模”。这个经验有用,但不够可靠。护套颜色可以定制,单模和多模也都能做成 LC、SC 或 MPO 接头。真正需要匹配的是光纤类别、光模块、波长、距离、连接器和纤芯数量。
先记住一句最核心的区别:
多模光纤允许光以多种空间形态传播,适合短距离高速连接;单模光纤主要让一种空间模式传播,适合更长距离,也更容易利用多个波长扩展容量。
这里的“短”和“长”没有固定分界。光模块是插在交换机或网卡上的收发器,负责把电信号变成光,再把收到的光还原成电信号。10G、25G、100G 表示每秒约 10、25、100 吉比特的以太网速率;使用不同光模块时,允许距离会完全不同。所以下面把光纤与两端模块一起比较。
光纤中间是纤芯,外面是包层。纤芯的折射率稍高,光因此被约束在里面向前传播。
可以先把纤芯想成一条走廊。走廊较宽时,很多人可以用不同队形前进;走廊很窄时,只允许一种基本队形通过。每一种稳定的“队形”,就近似对应一种传播模式。
这个比喻只帮助理解。真实的模式不是一条能用肉眼看见的光线,而是满足光纤边界条件的电磁场分布。
常见单模光纤的纤芯尺度约为 8 至 10 微米,商品常简写为 9/125 μm;多模 OM1 是 62.5/125 μm,OM2 至 OM5 通常是 50/125 μm。斜杠前是名义纤芯直径,后面的 125 μm 是包层直径。单模技术数据表通常还列出模场直径,它描述光场的有效分布大小,随波长变化,不能与实体纤芯直径完全等同。

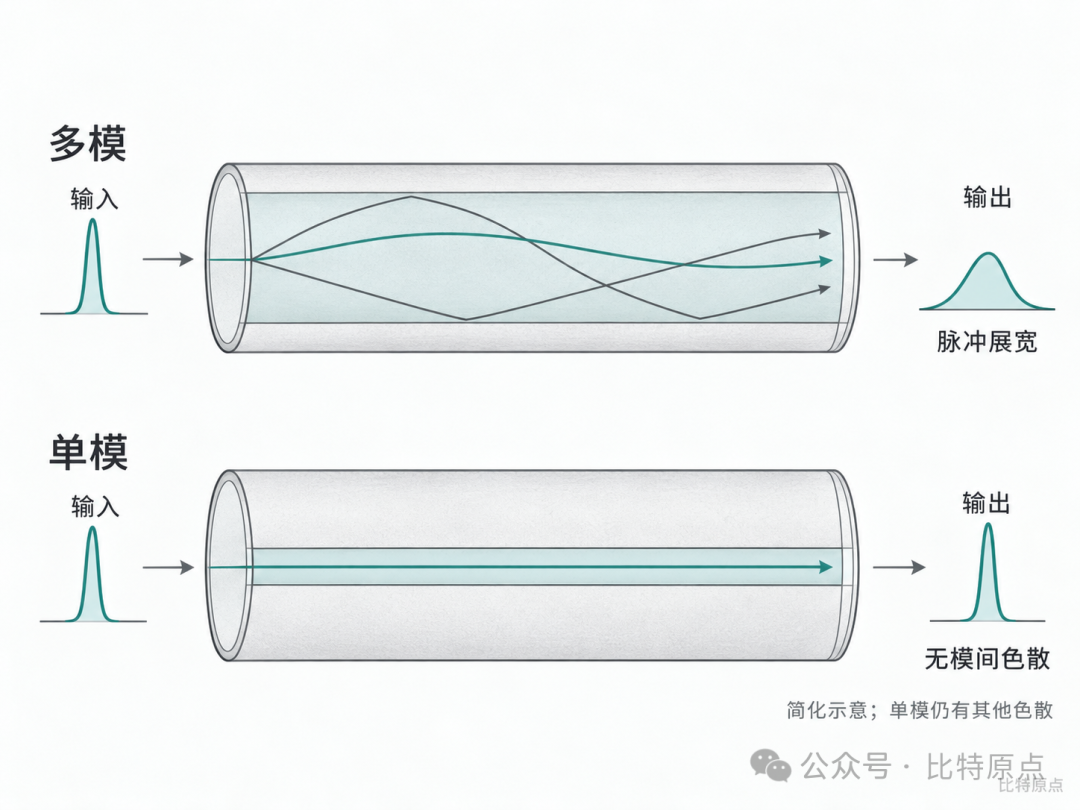

为什么多模纤芯更粗,反而不适合远距离高速传输?问题不在于光“挤不下”,而在于不同模式到达终点的时间不完全相同。
可以想象一群人同时从起点出发:有人走中间,有人不断靠近两侧。即使每个人都很快,最终也不会同时到达。发送端原本很窄的一枚光脉冲,经过一段多模光纤后会被拉宽。距离越长,前后两枚脉冲越容易挤在一起,接收器就更难分清 0 和 1。这叫模间色散。
现代多模光纤通过渐变折射率进行补偿:走外侧路线的模式虽然路程更长,却能在较低折射率区域传播得更快,尽量追上走中间的模式。但这种补偿不是无限的,所以多模链路仍然存在明确的速率和距离边界。
单模光纤只保留基模传播,没有多种空间模式之间的到达时间差,因此适合把信号送得更远。不过单模也不是“完全没有色散”,它仍会受到衰减、色度色散、偏振模色散、连接损耗和收发器性能的限制。

如果想再往下一层看,模式数量与归一化频率 V 有关:
V = 2πa·NA / λ
其中 a 是纤芯半径,NA 是数值孔径,λ 是波长。纤芯越大、数值孔径越高或波长越短,V 通常越大,能够存在的模式也越多。对理想阶跃型圆形光纤,V 小于约 2.405 时只保留基模。日常选型不需要计算这个公式,但它解释了为什么不能只讨论“玻璃粗细”,波长同样重要。
多模光纤用 OM 表示类别。OM1 的纤芯是 62.5 μm;OM2、OM3、OM4、OM5 都是 50 μm。也就是说,从 OM2 往后升级,重点已经不是继续缩小纤芯,而是提高带宽并优化光源与波长。
| 类别 | 纤芯 | 最值得记住的特点 |
|---|---|---|
| OM1 | 62.5/125 μm | 旧式多模布线,850 nm 满注入带宽最低 200 MHz·km |
| OM2 | 50/125 μm | 带宽高于 OM1,今天多见于旧系统扩容 |
| OM3 | 50/125 μm | 针对 850 nm 激光优化,有效模式带宽最低 2000 MHz·km |
| OM4 | 50/125 μm | 850 nm 有效模式带宽提高到 4700 MHz·km |
| OM5 | 50/125 μm | 保持 OM4 的 850 nm 能力,并增加 953 nm 带宽要求 |
表里的 MHz·km 是带宽距离积。可以把它理解为一笔“距离预算”:同一种光纤铺得越长,可保留的高频成分越少,光脉冲也越容易变钝。
但不要把 2000 MHz·km 除以距离,就直接换算成多少 Gbps。以太网的实际距离还取决于激光器、光谱宽度、模式激励方式、编码、接收器和连接损耗,最终应以光模块数据表和以太网标准给出的距离为准。
OM3 和 OM4 主要为 850 nm VCSEL 激光器优化。OM5 则把带宽要求扩展到 953 nm,方便短波波分复用:一根纤芯里同时传多个较短波长。
这也说明一个常见误区:OM5 不会在所有场景下自动胜过 OM4。如果两端仍是普通单波长 850 nm SR 模块,OM5 在 850 nm 的最低有效模式带宽与 OM4 相同。只有模块真正使用了相应的多波长方案,OM5 扩展波段的价值才会体现出来。
单模布线常见 OS1 和 OS2。它们是综合布线中的性能类别,不是“1G 光纤”和“2G 光纤”。两者都可能写着 9/125 μm,也都能承载远高于 2G 的速率。
OS1 常见于较早的室内紧套管布线,允许的链路衰减相对宽松;OS2 面向更低衰减的单模布线。常见 OS2 产品在 1310 nm 和 1550 nm 的最大衰减规格约为 0.4 dB/km 和 0.3 dB/km。新建园区骨干、室外链路和数据中心单模主干通常优先选择 OS2,但仍应以具体线缆数据表为准。
G.652.D 和 G.657 又是另一层分类。
G.652.D 是非常常见的标准单模光纤,零色散波长在 1310 nm 附近,也能用于 1550 nm 波段。G.657 强调更低的弯曲损耗,适合入户、机柜和空间紧张的布线,其中 G.657.A 类还能与 G.652 保持兼容。
可以这样理解:OS2 更像是对一条布线链路的分类,G.652.D、G.657 则更接近对里面那根光纤传输与弯曲性能的描述。同一条产品说明中同时出现这些标记,并不矛盾。

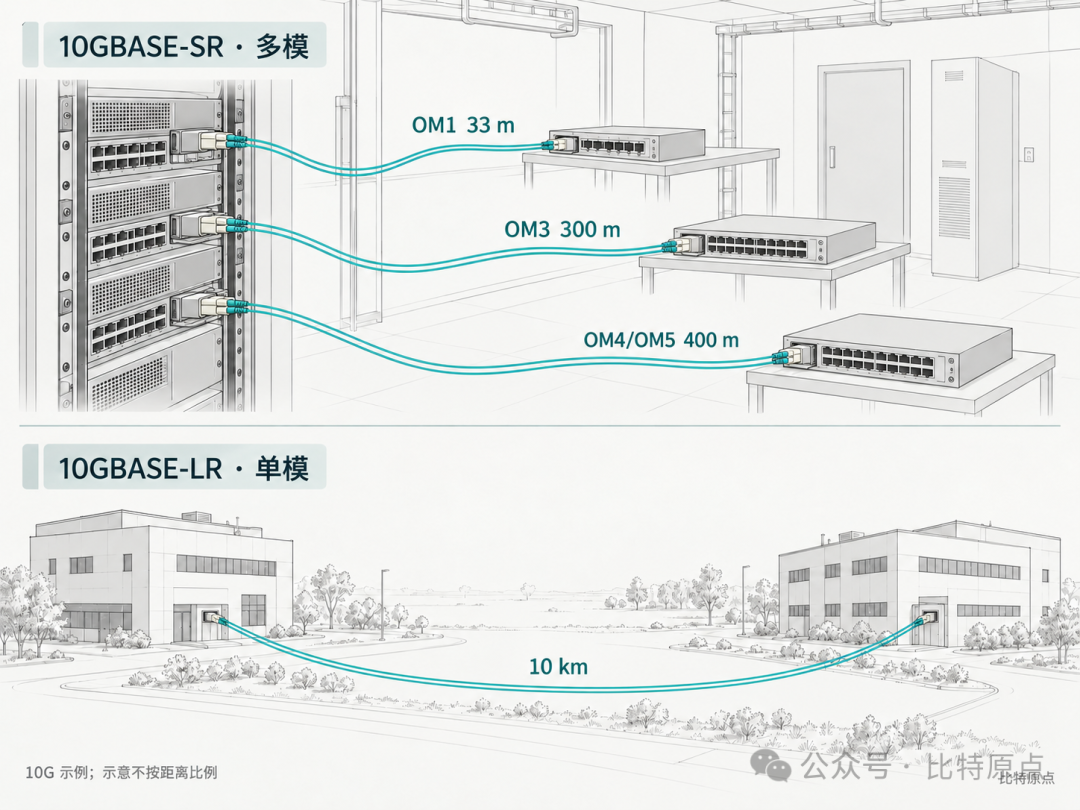

下面这张表比“单模远、多模近”更有实际意义。它列出常见标准化组合,距离不是所有厂商扩展模块的完整清单。
| 光接口 | 光纤与波长 | 常见标准距离 |
|---|---|---|
| 1000BASE-SX | 850 nm 多模 | OM1 275 m;OM2 550 m |
| 10GBASE-SR | 850 nm 多模 | OM1 33 m;OM2 82 m;OM3 300 m;OM4/OM5 400 m |
| 25GBASE-SR | 850 nm 多模 | OM3 70 m;OM4 100 m |
| 40GBASE-SR4 | 850 nm 并行多模 | OM3 100 m;OM4/OM5 150 m |
| 100GBASE-SR4 | 850 nm 并行多模 | OM3 70 m;OM4 100 m |
| 10GBASE-LR | 1310 nm 单模 | 10 km |
| 40GBASE-LR4 / 100GBASE-LR4 | 1310 nm 波段单模 | 10 km |
最典型的是 OM1:跑 1000BASE-SX 可以达到 275 米,换成 10GBASE-SR 后只剩 33 米。光纤没有突然变差,是因为速率越高,相邻脉冲间隔越短,留给脉冲展宽的余量也越小。

这张表还说明,单模并不等于速度更快。1G 单模链路仍然只有 1G,100G 多模链路依然能跑 100G。单模与多模首先决定传播条件和可达距离,链路速率由两端设备和光模块标准决定。
很多人看到双芯 LC 就认为是低速,看到 MPO 就认为是多模。实际上,连接器形状、纤芯数量和单模/多模是三件不同的事。

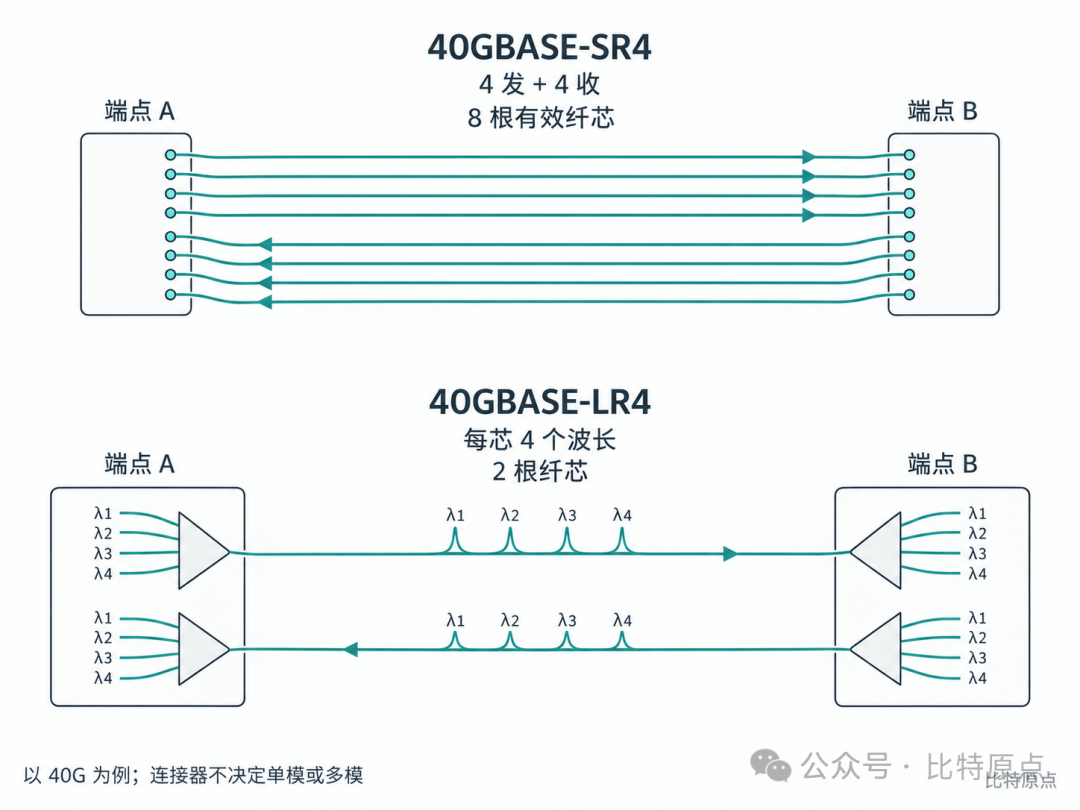

以 40G 为例:
40GBASE-SR4 把 40G 拆成四路发送和四路接收,通常通过 MPO 接口使用 8 根有效纤芯。
40GBASE-LR4 同样有四条光学通道,却把四个波长合并到一根发送纤芯,再用另一根纤芯接收,因此可以使用双芯 LC。
SR4 和 LR4 后面的“4”都表示四条光学通道,但前者主要靠多根纤芯并行,后者主要靠波分复用。单模和多模都可以制作 LC、SC 或 MPO 连接器;BiDi 模块甚至可以用一根纤芯收发两个方向。

所以采购一条链路时,不能只写“40G 光纤”或“LC 跳线”。至少要写清光模块标准、单模或多模类别、连接器、极性和纤芯数量。
第一步,看线缆印字。护套或标签上的 OM1、OM3、OM4、OM5、OS2,以及 62.5/125、50/125、9/125,是最直接的证据。只有产品型号时,查询制造商数据表。
第二步,看光模块标签。850 nm、SX、SR 通常对应多模短距模块;1310 nm、LR 常见于单模 10 km 链路;ER、ZR 通常用于更长的单模链路。也有例外,例如 1000BASE-LX 可以按规定通过模式调节跳线运行在多模光纤上,所以仍要看数据表中的 Fiber Type。
第三步,把颜色当提示,不当结论。常见约定中,OM1/OM2 多为橙色,OM3/OM4 多为水绿色,OM5 常为青柠绿,OS2 常为黄色。但室外黑色护套、工业线缆和定制跳线可能完全不按这套颜色出现。
第四步,单独核对端面。连接器外壳的蓝色和绿色常用来区分 UPC 与 APC 研磨方式,并不是单模、多模的颜色答案。UPC 与 APC 不能直接混接,否则会产生很大的反射和插入损耗,还可能损伤端面。
不要用肉眼对着接口判断有没有光。通信波长通常不可见,看起来不亮不代表没有能量。检查时应断开光源,并使用光功率计、端面检查设备和合适的清洁工具。
错误组合不一定立即“完全不通”。距离很短、发射功率较高时,接收器可能仍能收到足够信号,于是链路灯亮了。但这不代表它符合标准。
把单模模块接到多模光纤,可能引入不受控的模式激励和差分模时延。把 50 μm 与 62.5 μm 多模光纤混接,又会产生几何和模式不匹配。端面脏污或 MPO 极性错误,也可能让链路表现为偶发丢包,而不是彻底断开。
真正需要关心的是误码率、接收功率、温度变化后的余量和长期稳定性。能亮灯,只能证明“此刻收到了某种信号”,不能证明设计正确。
距离没有超过数据表,并不保证一定能通。光在每公里光纤、每个连接器和每个熔接点上都会损失一部分功率。
可用光功率预算大致等于:
发射端最小输出功率 - 接收端灵敏度
链路总损耗则包括:
光纤长度损耗 + 连接器损耗 + 熔接损耗 + 分光器等其他损耗

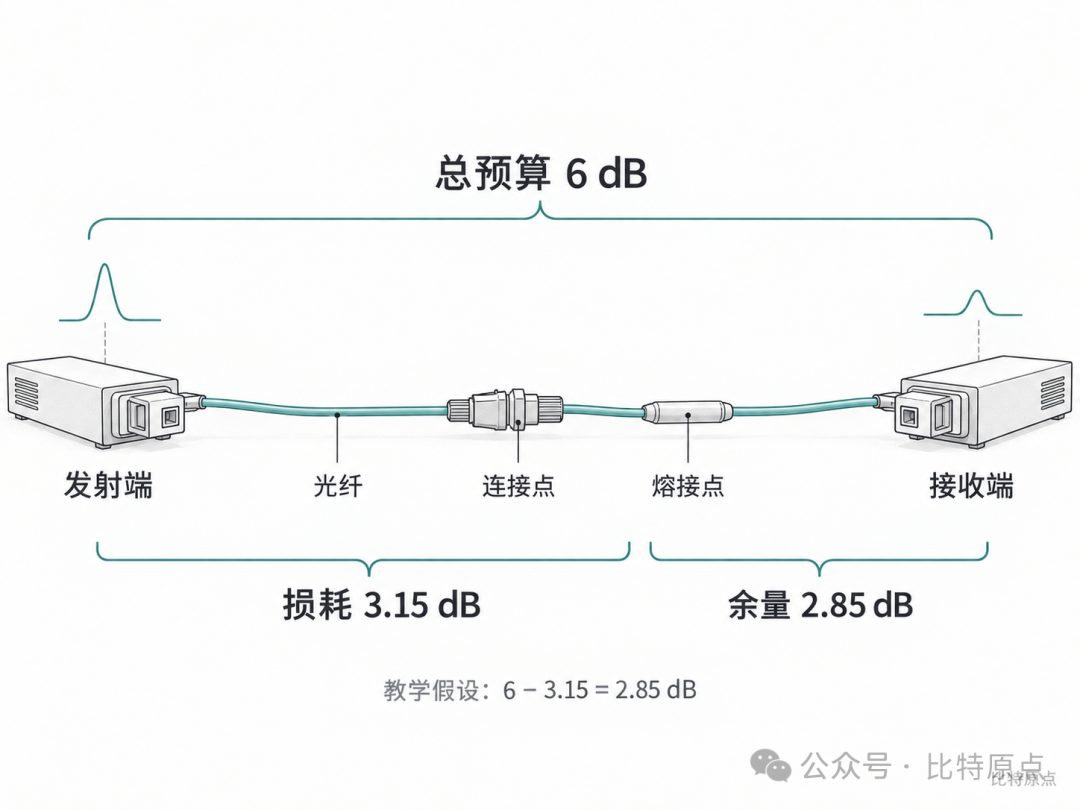

举一个只用于说明算法的教学假设。假设某对模块提供 6 dB 可用预算,链路长 5 km。光纤按 0.35 dB/km 计算,损耗是 1.75 dB;两个连接点各按 0.5 dB,合计 1 dB;四个熔接点各按 0.1 dB,合计 0.4 dB。总损耗约为 3.15 dB,还剩 2.85 dB 余量。
这 2.85 dB 还要承担器件老化、温度变化、施工偏差和后续维护带来的变化。实际工程必须使用所选模块和线缆的真实数据,不能照抄这个教学数字。

图中只示意预算分配,不表示某一段光纤专门承担余量;连接点和熔接点的数量按上文教学例子计算。
反过来,光也不是越强越好。长距模块用于很短的链路时,还要检查接收器过载上限。工程现场除了距离,还应读取模块数字诊断中的发射功率和接收功率,核对端口兼容性、FEC 设置、极性、弯曲半径与端面清洁情况。
服务器机柜内。先比较 DAC、AOC 和光模块。DAC 是两头带模块接头的直连铜缆,AOC 是两端收发器与光缆做成一体的有源光缆。几米范围内,DAC 通常最简单;需要更轻的线缆、电气隔离或跨越较长机柜通道时,再考虑光纤。
同一机房或数据中心短距连接。10G、25G 常见 OM3/OM4 加 SR 模块,多模光模块在短距环境中通常具有成熟、低功耗和成本可控的优势。到了 40G、100G、400G,还要比较 MPO 或 LC 布线、需要占用的纤芯数、模块功耗和升级路线,不能只比较一只模块的单价。
楼宇与园区骨干。距离可能增长、需要跨楼,或希望以后从 10G 升级到更高速率时,OS2 通常更稳妥。主干光缆的管道、熔接和施工往往比跳线和模块使用得更久,今天省下的模块差价未必抵得过未来重新敷设光缆。
家庭入户和 PON。PON 是无源光网络,运营商通过不需要供电的分光器,让多个用户共享一条上联光纤。这类网络需要公里级覆盖、无源分光和多个上下行波长,主流方案使用单模光纤。家里的黄色尾纤只是庞大单模接入网的最后一小段。
工厂、变电站和强电磁干扰环境。单模与多模都不导电,都能提供电气隔离。应先按距离、带宽和模块生态选模式,再核对护套的阻燃、耐油、铠装、温度和弯曲要求。抗干扰是选择光纤的理由,不是必须选择单模的理由。
面对一条新链路,不要先问“单模好还是多模好”,按下面的顺序更容易得到正确答案:
需要多大速率,设备支持哪一种光接口标准?
最长通道有多远,中间有多少连接器和熔接点?
该模块允许使用哪一种 OM 或 OS 光纤,工作波长是多少?
连接器、极性和纤芯数量是否完全对应?
光功率预算是否留出了足够工程余量?
未来升级时,是更换模块即可,还是必须重新铺线?
多模的优势,是在受控的短距离内,用成熟的短波光源实现高速连接;单模的优势,是以更低衰减和更丰富的波长资源覆盖更长距离。两者都能跑高速,真正决定链路能力的,是光纤、模块和整条通道能否作为一个系统正确匹配。
