光纤阵列单元 FA

2026-10-06
一句话理解：FAU（Fiber Array Unit，光纤阵列单元）是把多根光纤以亚微米级精度固定在高精度 V 型槽基板上的无源器件，是光纤与 PLC / AWG / 硅光芯片之间批量、低损耗对接的唯一物理通道。AI 算力爆发下，它正从"普通无源件"升级为决定 CPO 能否落地的关键瓶颈件。
01 ｜ FAU 是什么

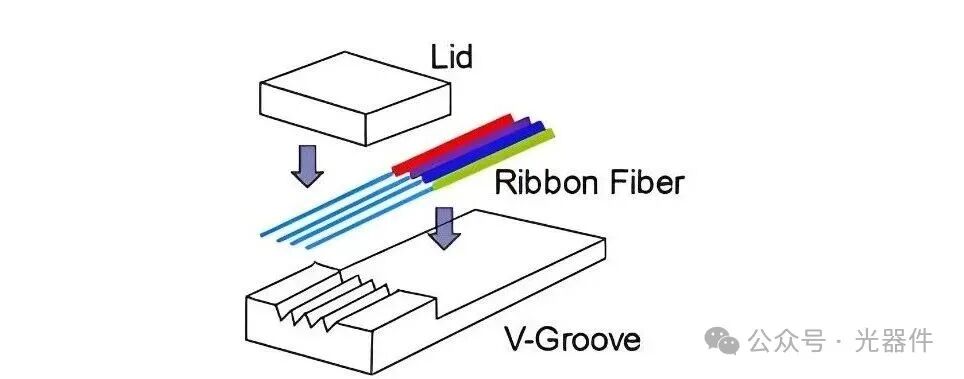

FAU（Fiber Array Unit，光纤阵列单元），中文常称光纤阵列，其经典结构是：在一块带有高精度 V 型槽（V-Groove）的基板上，把剥除涂覆层的裸光纤按固定间距（Pitch）逐根嵌入槽内，盖上压板并用胶粘固，最后对端面整体研磨抛光，形成可与其他光器件对接的"光纤排"。


它解决的核心问题是：单根光纤耦合效率再高，也无法满足多通道光器件的批量对接需求。AWG、PLC 分路器、硅光芯片的输入输出都是"一排波导口"，逐根光纤手工对耦在量产上不可行——FAU 把"一对一"变成"一排对一排"，一次对准即完成全部通道耦合。

▶ 纤芯位置精度由 V 槽加工精度决定，典型要求 ±0.5μm 以内▶ 端面按应用研磨成 0°（PC）、8°（APC）或 45°（全反射转折）▶ 盖板与基板间以 UV 胶 / 热固胶粘接固定
02 ｜ 核心用途

FAU 的本质角色是"光信号进出平面光波导器件的物理层接口"。只要有"一排波导口"要连光纤，就需要它：

① 光模块（最大用量场景）
100G/400G/800G/1.6T 光模块中，FAU 连接 AWG（合分波）、PLC 或硅光芯片与外部光纤。DR4/DR8、FR4 等并行单模方案全部依赖 FAU 做批量耦合。
② CPO 共封装光学（当前最热）
CPO 把光引擎搬到交换芯片旁，FAU 成为光信号进出硅光芯片的唯一物理通道。一台 51.2T CPO 交换机需要数百根光纤以亚微米精度引出，FAU 从"配件"变成"卡脖子件"。
③ PLC 分路器 / AWG 器件封装
FTTH 用 1×N PLC 分路器、骨干网 DWDM 用 AWG，输入输出端均用 FAU 做尾纤阵列，这是 FAU 最经典的传统市场。
④ 相干通信与保偏系统
相干光模块、光纤陀螺、光纤传感需要保偏 FAU（PM-FAU），在阵列中同时维持每根光纤的偏振轴对准。
⑤ 新兴场景
激光雷达（LiDAR）收发阵列、医疗光学成像、量子通信光子芯片耦合、光计算 / 光互连 Chiplet。
03 ｜ 产品分类：六个维度
▎按基板材料
石英 V 槽（切割/磨削，主流）、硅 V 槽（KOH 各向异性腐蚀，精度最高、与硅光热匹配好）、玻璃（低成本）、陶瓷（特殊可靠性）
▎按通道数
单通道 → 4 / 8 / 12 / 16 / 24 / 32 通道，CPO 驱动下正向 48 / 64 / 96 通道高密度演进
▎按光纤间距
250μm（标准）、127μm（高密度）、500μm（定制）；CPO 新平台正向 165μm / 84μm 超小间距演进
▎按端面角度
0°（PC）低回损场合；8°（APC）回波损耗 ≥60dB，高速模块主流；45° 全反射转折，用于垂直耦合硅光芯片
▎按光纤类型
单模（主流）、多模（短距）、保偏 PM-FAU（相干/传感）、PM+SMF 混合（CPO 外置光源新趋势）
▎按连接形态
带尾纤 FAU（pigtail）、FA-MT（阵列与 MT 插芯一体）、DFAU 可拆卸式（重复插拔 50 次+，CPO 可维护性刚需，2026 最新方向）
04 ｜ 结构与关键参数
±0.5μm纤芯位置精度（高端要求 ±0.3μm）
≤0.3dB典型插入损耗（含耦合，每通道）
≥60dBAPC 端面回波损耗（PC 端面 ≥50dB）
V 槽间距误差 ≤ ±0.5μm
直接决定横向错位损耗，累计误差受控
纤芯高度一致性 ≤ ±0.5μm
决定纵向耦合效率均匀性
通道间损耗均匀性 ≤ 0.5dB
影响多通道链路预算平衡
端面几何：8°±0.3°，纤芯凹陷 ≤50nm
决定回损与物理接触质量
保偏消光比（PM-FAU）≥ 20~25dB
相干/传感系统偏振稳定性
工作温度 -40℃ ~ +85℃（工业级）
胶与基板热膨胀匹配是关键
05 ｜ 工艺制程：九道工序
① V 槽基板加工
石英基板用金刚石砂轮精密磨削 V 槽；硅基板用 KOH 各向异性湿法腐蚀，沿 (111) 晶面自然形成 54.7° 槽角，间距精度达光刻级，是与硅光芯片匹配的最佳方案。
② 基板清洗与检测
超声清洗 + 等离子清洗，显微成像逐槽检测——一颗 1μm 颗粒就能让该通道报废。
③ 光纤剥覆与清洁
机械/热剥除 250μm 涂覆层露出 125μm 裸纤，剥覆长度一致性 ±0.1mm。
④ 排纤入槽（核心工序）
自动排纤机或显微镜下手工将裸纤逐根压入 V 槽；保偏 FAU 还需旋转每根光纤完成偏振轴定向（±1° 以内）。
⑤ 盖压板 + 点胶固化
注入 UV 胶或热固环氧胶固化。胶的固化收缩会把光纤拉出位置，是良率杀手之一。
⑥ 端面研磨抛光
粗磨→精磨→抛光，整排光纤同时成型。APC 8° 斜面要求角度误差 ±0.3° 内、每根纤芯顶点共面——16 通道以上的研磨一致性是公认难点。
⑦ 端面镀膜（可选）
蒸镀 AR 增透膜（R<0.2%）降低菲涅尔反射；45° FAU 则镀高反膜或利用全反射。
⑧ 尾纤组装与应力释放
接带状尾纤或 MPO 插芯，加应力释放护套，控制弯曲半径避免微弯损耗。
⑨ 全参数测试
插损/回损逐通道测试、端面干涉仪 3D 检测、显微外观检、温循复测，出厂满足 Telcordia GR-1221。
06 ｜ 技术要求与可靠性标准
▎光学性能：单通道 IL ≤0.3dB（高端 ≤0.15dB）；通道均匀性 ≤0.5dB；回损 PC ≥50dB / APC ≥60dB；PM 消光比 ≥20dB。▎几何精度：纤芯 X/Y 位置 ±0.5μm；端面角度 8°±0.3°；纤芯凹陷/突出 ±50nm。▎可靠性（Telcordia GR-1221）：85℃/85%RH 1000h；温循 -40~+85℃ 500 cycle；高温存储、振动、冲击、光纤拉力 ≥5N/通道。▎CPO 新增要求：部分方案需耐受 260℃ 无铅回流；DFAU 重复插拔 ≥50 次；与整机热匹配；洁净度提升一个数量级。
07 ｜ 技术难点：为什么难做
难点一：亚微米级"排级"对准，误差会累计
单模光纤模场直径仅 ~9μm，横向错位 1μm 多约 0.2dB 损耗。32 通道阵列要求每一根同时落在 ±0.5μm 内——V 槽间距误差沿阵列累计，末端通道最先超标，这是多通道 FAU 良率随通道数指数下降的根本原因。
难点二：胶固化收缩与应力
UV 胶/环氧胶固化体积收缩 1~5%，会把光纤拉偏、引入应力双折射（对 PM-FAU 致命）。低收缩胶配方 + 点胶量 + 固化曲线是各厂核心 Know-how。
难点三：8° 斜面整排研磨一致性
光纤与基板硬度不同、磨损速率不同，易纤芯凹陷不均，通道越多越难控制。
难点四：保偏 FAU 的旋转对准
每根保偏光纤要在 125μm 直径上完成偏振轴定向（±1°）且入槽后不能转动。自动对轴设备 + 在线消光比监测是门槛，PM-FAU 价格可达普通 FAU 的 5~10 倍。
难点五：与硅光芯片的模场失配
硅光波导模场仅 ~0.5μm，与光纤 9μm 差近 20 倍，需芯片端 SSC 或 FAU 端微透镜阵列桥接。CPO 场景无法"调好再封"，倒逼无源对准 + 晶圆级测试。
难点六：CPO 的可维护性悖论
可插拔模块坏了 90 秒换一个，CPO 光引擎坏了要拆整机，可靠性要求高一个数量级。DFAU 每多一个机械接口，就要重新管理插损、回损、插拔寿命、污染、热漂移与公差堆叠。
08 ｜ 发展趋势：CPO 时代的量价齐升
+3400%花旗预测 FAU/连接器市场 2027 年增幅
96 通道先进 FAU 通道数上限（1~96 通道平台）
84μm新一代超小间距（匹配可卷曲带纤）
趋势一：从"模块配件"到"CPO 卡脖子件"
NVIDIA Spectrum-X / Quantum-X 硅光交换机 2026 年放量，1.6T 光模块年产预计超 500 万只。FAU 是光信号进出硅光芯片的唯一物理通道，被称为"CPO 最刚性的供给瓶颈"，产能已排产到 2027 年。
趋势二：高通道 + 小间距 + 混合偏振
通道数向 48/64/96 演进；间距从 250/127μm 压缩到 165/84μm；PM+SMF 混合阵列用于外置光源（ELS）架构。
趋势三：DFAU 可拆卸化（2026 最热方向）
SENKO 与 Marvell 公布 36 通道可拆卸 PIC 连接器，纳入 6.4T CPO 光引擎；Lightmatter 2026 年 3 月发布 vClick Optics：插损 <1.5dB、插拔 50 次+、晶圆级无源对准。FAU 正从"永久粘死一排光纤"升级为"可预测试、可自动装配、可现场维护的光接口系统"。
趋势四：微透镜化与 3D 集成
FAU 端集成微透镜阵列（MLA）扩束，耦合容差放宽一个量级，支撑晶圆级自动化装配；玻璃基板 / 3D FAU / 光扇出配合 2.5D/3D 封装演进。
趋势五：制造从"手艺"走向"半导体化"
自动排纤、机器视觉对轴、晶圆级 V 槽 + 无源对准 + 自动化测试全面替代手工；价值量向精密基板、自动对准设备、精密连接器厂商迁移。

结 语
FAU 是光通信里典型的"小器件、大门槛"：原理一句话能讲完，但亚微米排级对准、胶应力、斜面研磨、保偏对轴每一环都是良率深坑。AI 算力把光互连推入 CPO 时代，FAU 从幕后配件走到舞台中央——通道更多、间距更小、可拆卸化、制造半导体化，是未来三年最确定的主线。谁能同时握住"精密加工 + 自动化 + 大客户认证"三张牌，谁就能吃到这波量价齐升的红利。
