TEC 半导体制冷器：给激光器装一台空调

01激光器为什么怕热

DFB 激光器的光栅周期决定了波长，但有效折射率随温度变，结果就是波长以约 0.1nm/℃ 的速度漂移。CWDM 靠 20nm 的宽格子硬吃十几个纳米的漂移，不用控温；DWDM 的格子只有 0.8nm，不控温必出格——这就是《DWDM 与 CWDM》那篇说的「精度换密度」。温度还同时抬阈值电流、压输出功率，长期高温下器件老化也快得多，经验法则是结温每升高 10℃，寿命大约折半。

02帕尔贴效应：用电搬热

1834 年帕尔贴发现：两种不同导体接成回路通电流，一个接头吸热、另一个放热。在金属里这个效应弱到没什么用，换成合适的半导体就完全不同了——载流子在 N 型和 P 型碲化铋里的势能不一样，电流把它们从一种材料搬进另一种材料时，要么吸热、要么放热，方向由电流方向决定。电子从低能级跳到高能级吸热，落回来放热，热量就是这样被电流从一面搬到另一面的。把电流反过来，冷热面立刻互换——TEC 既能制冷也能制热，这个特性在控温回路里非常有用。

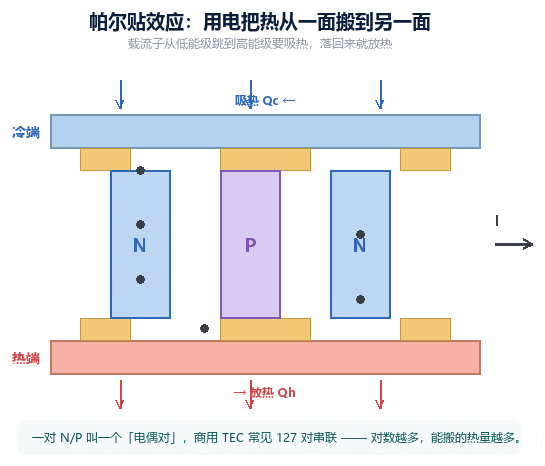

图 1｜载流子搬家：冷端吸热、热端放热，电流反向则互换

03三明治结构与四个指标

TEC 就是一块三明治：上下两层氧化铝陶瓷（绝缘又导热），中间夹着 N/P 交替的碲化铋颗粒，颗粒两端用焊料接在铜导流片上，电学上串联、热学上并联。一对 N/P 叫一个电偶对，商用器件常见 127 对——对数越多能搬的热越多。挑 TEC 看四个数：ΔTmax（冷端最多比热端冷多少，典型 60–70℃）、Qmax（最大搬热量）、Imax、Vmax，选型时按实际温差和热负载留一半以上余量。

余量怎么算？先把热负载列出来：激光器自己发热几十到上百毫瓦、芯片到冷面的热漏、通过陶瓷传进来的环境热——每一项都乘上温差系数加总。经验法则是实际热负载不要超过 Qmax 的三到五成：TEC 满负荷运行时 COP 极低、等于电热毯，温度也控不稳。选大一号的 TEC 跑小电流，比选小 TEC 硬扛省电得多。

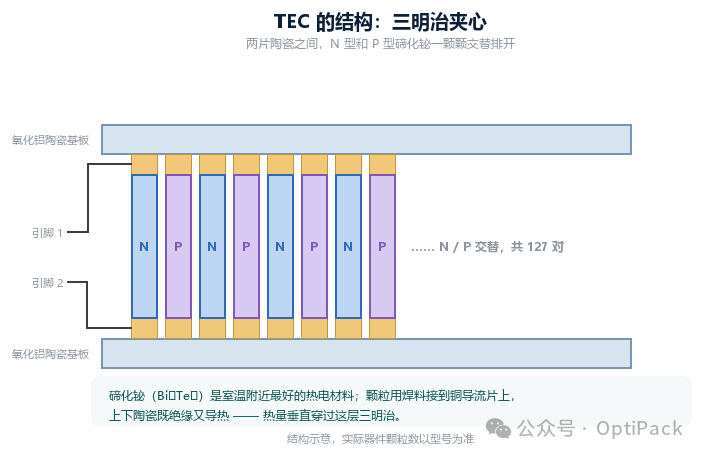

图 2｜TEC 结构：两片陶瓷之间 N/P 交替排开

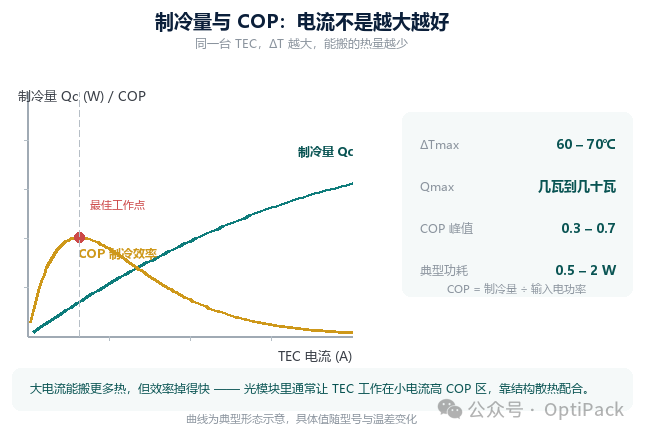

图 3｜制冷量与 COP 随电流的变化

04控温回路与功耗的账

TEC 的效率用 COP（制冷量除以输入电功率）衡量，典型只有 0.3–0.7，远不如压缩机能到 3 以上；换来的优势是体积小、无运动部件、秒级响应、还能双向工作。这套闭环里测温的是 NTC，执行的是 TEC——下一讲的 MPD 则是功率闭环的「眼睛」，结构上同属一类器件：都是 PD。

图 4｜温控闭环：扰动来了 TEC 反向加力，温度锁在设定值

功耗的账要摊开算：TEC 本身吃 0.5–2W，它搬走的热还得由模块外壳再散出去——热端散热不好，冷端永远冷不下来。所以带 TEC 的模块对热沉设计更敏感，这也是高速率模块功耗步步紧逼的原因之一。反过来，CWDM 模块不做控温，省下的正是这笔钱和这些瓦数。控温还有一个容易踩的坑：结露。把激光器冷到 25℃ 而环境是高温高湿，冷面温度一旦低于露点，镜面和耦合区就会凝水，轻则损耗飙升、重则短路报废——所以设定温度要贴着露点留安全余量，带 TEC 的模块在可靠性测试里也专门有一项高低温循环来考验它。

表 1｜TEC 关键参数

表 2｜控温与不控温的取舍

TEC 把温度稳住了，但还有一个量它管不着：输出功率。激光器会老化、耦合会变化、温度照样影响阈值——功率得靠另一套闭环盯着。盯功率的那颗小芯片，就是下一篇的主角。
