APD 雪崩二极管：一个光子怎么变几十个电子

01一个电子怎么变成一群

普通 PD 里，一个光子至多贡献一对电子-空穴，量子效率到头也就一个。APD 的思路是在器件内部加一段高电场区：载流子被电场加速，获得足以把晶格原子撞出电子-空穴对的能量，新载流子再被加速、再撞别人——碰撞电离的链式反应，让一个初始载流子变成一群。这个放大是器件内部完成的，不引入外部电路噪声。

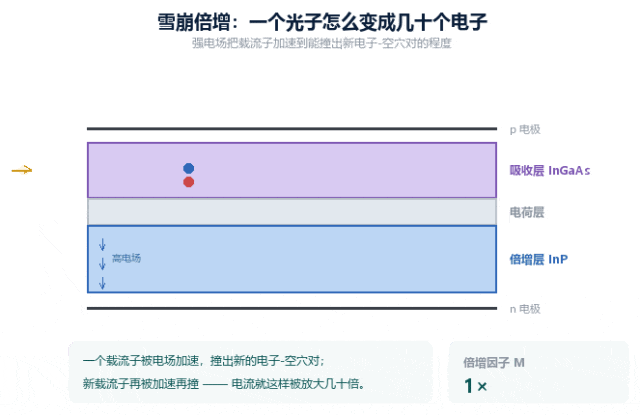

图 1｜雪崩倍增：一个载流子在强电场区里链式增殖

放大倍数用倍增因子 M 描述：偏压越高电场越强，M 越大。但这条曲线在接近击穿电压时急剧抬头——偏压再往上一点，雪崩就失去控制，器件变成只会自己发光的「二极管」。所以 APD 的工作点永远贴着击穿电压，但不越过它，典型反偏 30–50V，M 控制在十几到三十。

正因为贴着击穿电压工作，APD 电路里必须串限流电阻：万一偏置漂过击穿点，雪崩自持放电的大电流会立刻把器件烧掉，电阻就是把最坏情况下的电流限在几毫安以内。这也是 APD 模块里偏置电路比 PIN 复杂的原因之一——既要提供三十多伏的高压，又要保证它永远「够不着」失控区。

02结构：把吸收和倍增分开

麻烦在于材料打架。1310/1550nm 的光要用 InGaAs 来吸收（硅在这个波段看不见），但 InGaAs 带隙窄，放进高电场里载流子直接隧穿漏电，噪声大到没法用；能扛高电场的倍增材料是 InP。于是主流结构 SAGM-APD 把两种材料叠起来：InGaAs 负责吸收，InP 负责倍增，中间夹一层电荷层控制电场分布——吸收层只要每厘米十万伏的场强把载流子拉走就够，倍增层则要每厘米五十万伏才打得响雪崩。

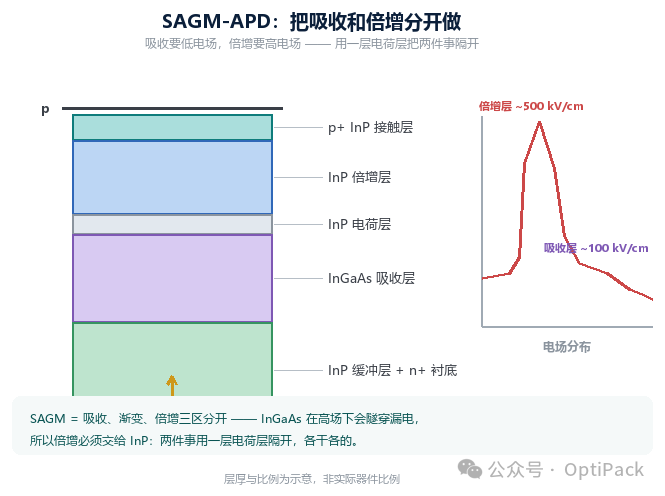

图 2｜SAGM-APD 层结构与对应的电场分布

03倍增不是免费的：噪声与温漂

雪崩是随机的：同一个光生载流子，这次倍增 20 倍、下次可能只有 12 倍。这种过剩噪声用过剩噪声因子 F(M) 描述，M 越大 F 越大，而 F 的大小由材料的电离系数比 k 决定——InP 的 k 在 0.3–0.5 量级，远不如硅的 0.02 那么理想。结果就是灵敏度改善先快后慢：M 从 1 提到 10 收益明显，继续往 30 推就被过剩噪声吃掉，再往上得不偿失。最优 M 是算出来的，不是拧到最大的。

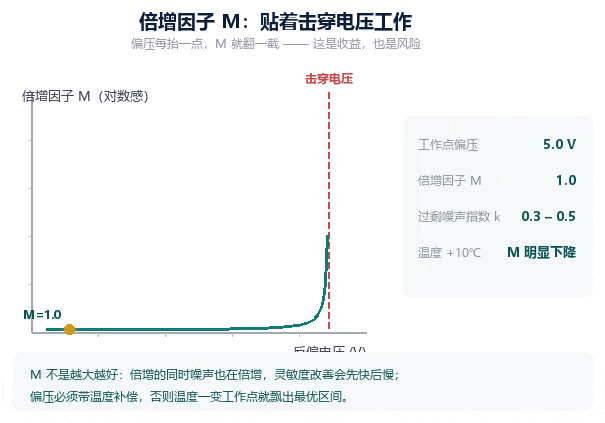

图 3｜M 随反偏电压的变化：贴着击穿电压工作

更麻烦的是温度。击穿电压随温度上移，系数约 0.1V/℃ 量级——温度一变，同样的偏压对应完全不同的 M。所以 APD 模块里都带偏压补偿电路：或者盯温度调偏压，或者直接闭环把 M 钉住。这也是 APD 比 PIN「娇气」的直接原因。

04什么场合值得用它

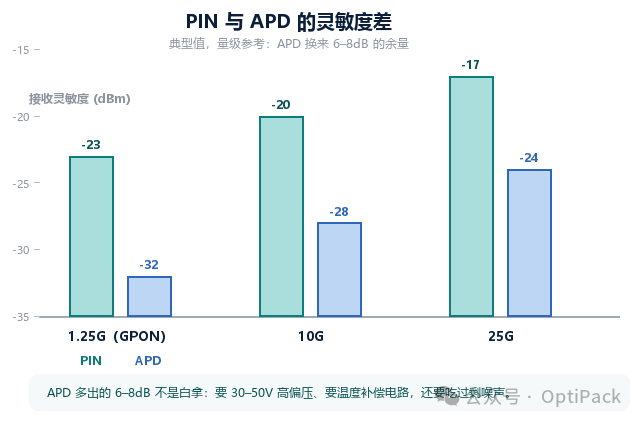

图 4｜典型速率下 PIN 与 APD 的灵敏度对比

表 1｜PIN 与 APD 的取舍

结论也简单：链路预算紧、速率不太高的场合用 APD。PON 的 OLT 和 ONU、10G 的 40km 长距传输，都是 APD 的传统地盘；数据中心里光功率管够，PIN 反而是更优解。速率往上推时 APD 会遇到渡越时间的墙——倍增区越厚增益越高，但载流子跑得越慢，所以 50G 以上的场景更多靠提高光功率和更好的 DSP，而不是把 M 拧大。

PON 是最典型的应用样本：一个 OLT 口下挂 32 甚至 64 个 ONU，分光器一摆，链路预算直接吃掉 17–28dB；ONU 在用户家里，光功率不可控，接收端必须把灵敏度顶到极限——1.25G/2.5G 的 GPON ONU 灵敏度规格是 -27 到 -28dBm，靠 PIN 加好点的 TIA 根本够不着，APD 是唯一现实解。同样的账也出现在 10G 长距（10km 以上）和企业级 25G 短距的边缘场景。反过来，数据中心内部 100 米级链路光功率富余，APD 反而成了多花钱买罪受。

表 2｜InGaAs/InP APD 典型参数

把 PD 和 TIA 连起来看，接收端的故事就完整了：光子变电子、电流变电压、最后判决。但这一切的前提是器件工作在它该有的状态——功率要稳、温度要稳。下一批接着拆两个「稳定器」：TEC 管温度，MPD 管功率。
