MPD 监控二极管：从背面偷光盯住功率
TEC 管住了温度，功率还得另有人盯：激光器会老化、耦合会变、阈值随温度漂。盯着功率的是一颗便宜的普通 PD——MPD，它从激光器背面偷一点光出来，把输出功率变成一股可以测量的电流。这篇讲三件事：背光从哪来、监控电流怎么换算成功率、APC 闭环怎么把功率钉死。
1–2% 典型背光比例 | ±3% APC 功率跟踪误差量级 | 0.5–0.9 A/W MPD 响应度 |
01背光从哪来
FP 腔和 DFB 的谐振腔有两个腔面，一个面向光纤出光，另一个面也要出光——两个腔面的出光比例由各自的反射率决定，而且基本固定。这份从背面漏出去的光平时被当成损耗，其实是现成的功率探头：在前向出光路线上放一颗普通光电二极管（这就是 MPD，监控光电二极管），背光强度就成了前向功率的实时镜像。不用额外分光器件，成本几乎为零，这是背光监控在激光器里无处不在的原因。
但这个「便宜方案」有个前提：器件得有背面腔面。到了光引擎和硅光芯片上，激光器是外接的、光路在波导里走，背面监控玩不转了——替代做法是在光路上分一小份出来：波导边缘耦合一小段到监控 PD，或者用低反射率分光片抽百分之几。《光引擎》那篇里的监控 PD 就是这么放的。原理一样，光从「背面漏」变成了「路上分」。

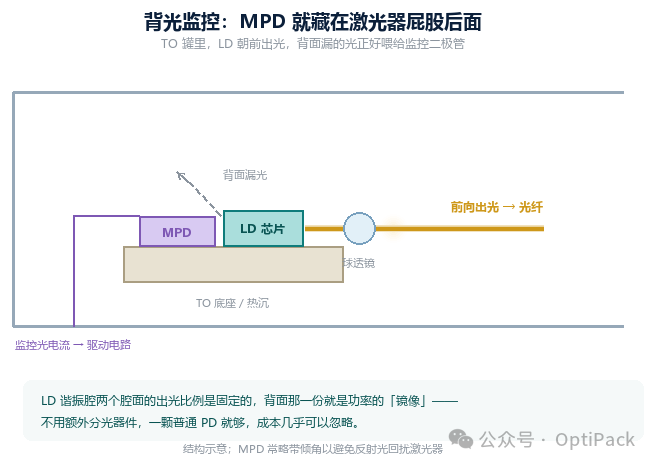

图 1｜TO 罐内的背光监控：LD 朝前出光，背面漏光喂给 MPD
装的时候有个细节：MPD 通常略微倾斜摆放。它离激光器太近，任何从 MPD 表面反射回去的光都会干扰谐振腔——前面《光隔离器》那篇讲过反射光的危害，原理相同，只是这次发生在几毫米的距离内。
02监控电流怎么读
MPD 的输出就是一股光电流，大小等于背光功率乘响应度。数据手册里常用「监控电流」或 K 值描述它和前向功率的比例，典型在几十 μA/mW 量级——具体数值取决于背光比例和 MPD 的响应度，个体差异不小。所以量产时每颗激光器都要逐点标定：给定驱动电流，实测输出功率和监控电流，把换算关系写进模块的校准数据。这套标定做一次，之后整个生命周期里闭环都靠它。

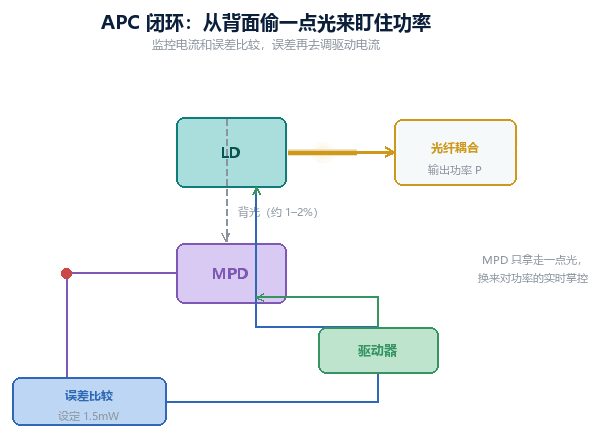

图 2｜APC 闭环：监控电流比较误差，误差再去调驱动电流
03APC：把功率钉在设定值
有了监控电流，闭环就顺理成章：设定一个目标功率，控制器拿监控电流换算出实际功率，误差放大后去调驱动电流——功率低了抬电流，高了压电流。这就是 APC（自动功率控制），电域闭环，微秒级响应。它兜住了绝大多数慢变化：阈值电流随温度漂、器件老化、耦合效率的小幅变化，最终都表现为监控电流的偏移，被环路自动补回来。

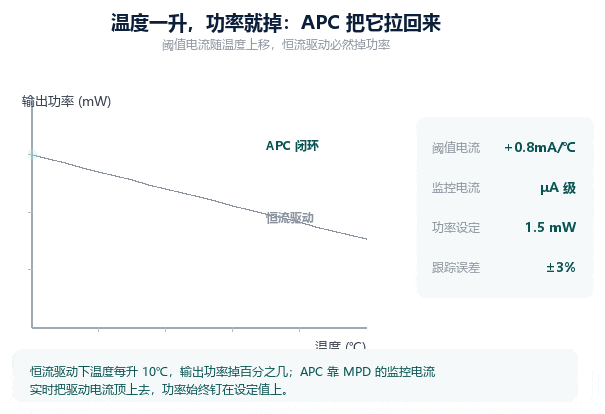

图 3｜温度上升功率下滑，APC 把驱动电流顶回去
04盲区：它看不见的那部分
APC 有个天然盲区：它盯的是背面，保证的是背光稳定。如果背光和前向的比例变了——比如前向耦合光路退化、或者封装内某处反射改变——APC 会忠实地把「背光」钉住，前向功率却已经悄悄变了。所以模块测试时仍要直接测光纤出口的实际功率，确认换算关系没被破坏。
另一件事 APC 管不了：波长。功率稳住了，温度漂移照样推着波长走，这是 TEC 的活——两套闭环一个管功率、一个管温度，互为补充，缺一不可。还有消光比：APC 抬高平均功率时，如果「0」码的偏置电流也跟着涨，消光比会恶化，所以实际电路里偏置和调制幅度是分开控制的，各盯各的指标。
APC 还有个副产品：老化预警。激光器老化意味着阈值升高、斜率效率下降，APC 为了维持同样的功率就得把驱动电流一路往上抬——把驱动电流随时间的变化记录下来，斜率变陡就是老化的信号。可靠性实验室做加速老化（几十倍结温应力、上千小时），判据正是这个：监控驱动电流的漂移量，超过阈值判定寿命终点。一颗几美元的监控二极管，顺手把寿命评估也包办了。

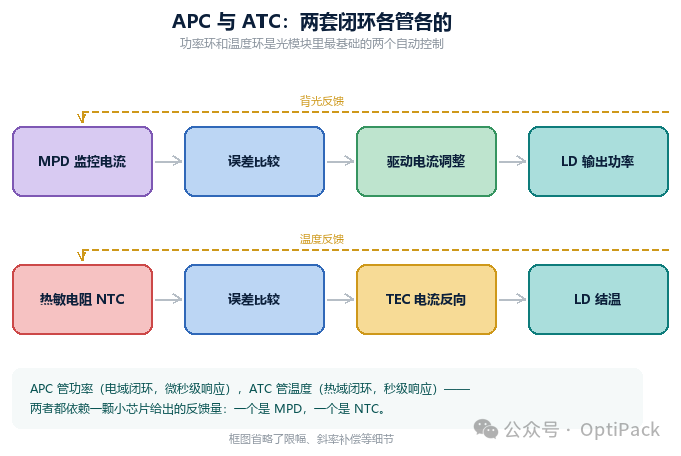

图 4｜APC 管功率、ATC 管温度，两套闭环互为补充
表 1｜APC 的能力边界
表 2｜MPD 典型参数
到这里，发射端的关键配角都齐了：LD 出光、MPD 盯功率、TEC 锁温度、（长距场景）隔离器挡反射。光从芯片里出来之后，要进的是光纤——光在光纤里怎么走、为什么有的跑得远有的跑得快，
