欧司朗 PLPT9 450LB_E 深度解读(四):波长怎么选?尺寸怎么装?

2026-10-15

一、开篇

前三篇我们拆解了光电参数和特性曲线,解决了 "这颗管子性能怎么样" 的问题。但真正要把它装进系统,还需要回答两个工程问题:波长 bin 怎么选?封装尺寸和引脚怎么对接?

  本篇聚焦波长分 bin 与封装机械接口,把这颗管子从 "datasheet 上的参数" 变成 "可以装到系统里的实物"。

二、波长分 bin:7 档 2 nm 的采购密码

PLPT9 450LB_E 的质心波长范围是 440~455 nm,跨度 15 nm。由于 GaN 芯片外延生长的工艺离散性,不同管子的波长不可能完全一致,厂商按质心波长将产品分为 7 个 bin(分组),每档 2 nm:

Bin
质心波长范围
1
440~442 nm
2
442~444 nm
3
444~446 nm
4
446~448 nm
5
448~450 nm
6
450~452 nm
7
452~455 nm

 测试条件为 P_opt = 5.0 W、T_c = 25 °C。采购时指定 bin,就可以拿到波长范围更窄的器件。

为什么分 bin 很重要?

  单管使用时,bin 的影响不大,440~455 nm 都在蓝光范围内,人眼和大多数应用区分不开。但在多管合束系统中,bin 的选择直接影响设计难度:

  一是光谱合束(SBC)。光谱合束利用光栅将不同波长的光合为一束,波长差越大,光栅的色散角越大,对聚焦透镜和装调精度的要求越高。

  二是空间合束。虽然空间合束不依赖波长对齐,但波长不一致会导致合束后光谱展宽,后续窄带滤光片的带宽需要相应增大。

  三是偏振合束。偏振合束对波长一致性要求最低,但同一系统内波长差过大仍会影响光斑颜色的均匀性(视觉应用中尤其明显)。

采购建议:

  多管系统尽量采购同一 bin 的管子,或 bin 差不超过 ±1 档。同时别忘了上一篇讲过的温度漂移(0.1 nm/°C),同一 bin 的管子在不同工作温度下波长也会错开,滤光片设计时要把这部分余量加上。


三、TO90 Metal Can 封装结构

PLPT9 450LB_E 采用 TO90 金属罐气密封装(Metal Can®),这是欧司朗高功率激光二极管的标志性封装形式。整体由三部分组成:

  金属管帽(Can):圆柱形金属外壳,顶部有玻璃出光窗口,激光从这里射出。管帽与管座通过缝焊密封,内部充惰性气体,隔绝水汽和氧气,保护芯片不受氧化。

  金属管座(Header):底部基座,内部集成热沉,激光芯片贴装在热沉上。管座底部平面是主要散热路径,datasheet 明确指出 "热量仅通过二极管本体的基板散出"。

  引脚(Pins):从管座引出两根电极,直径φ=0.6 mm,用于焊接到 PCB 或驱动电路。

  这种气密封装的优势在于散热好(金属外壳导热)、可靠性高(隔绝恶劣环境)、机械强度高(抗振动冲击),适合工业和汽车级应用。器件近似重量为 1180 mg。

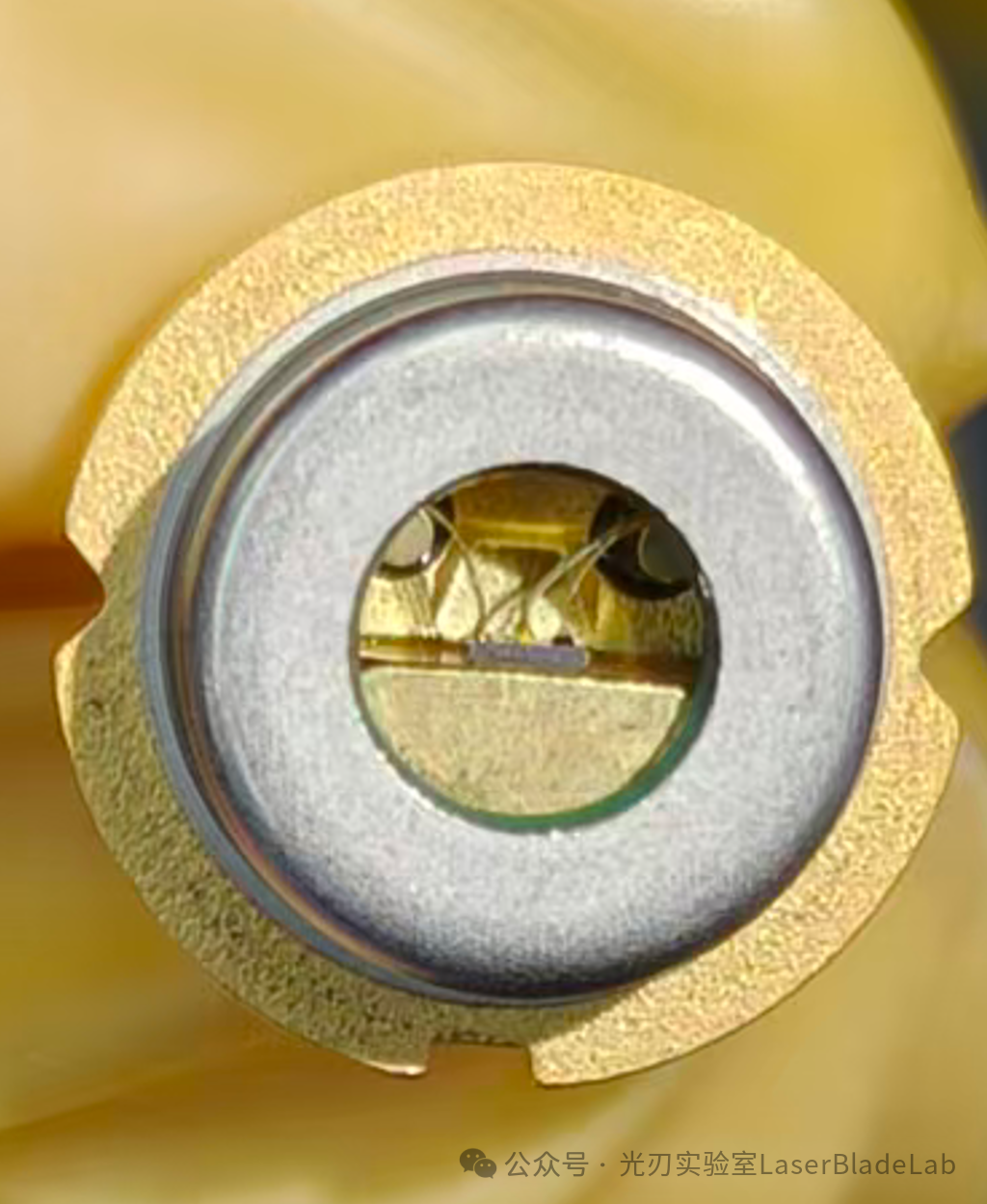

TO90金属罐气密封装实物图,银色部分为金属管帽,金色部分为金属管座


四、引脚定义与内部电路

datasheet 第 10 页给出了内部电路图和引脚定义:

引脚
功能
PIN 1
LD Cathode(激光二极管阴极)
PIN 2
LD Anode(激光二极管阳极)

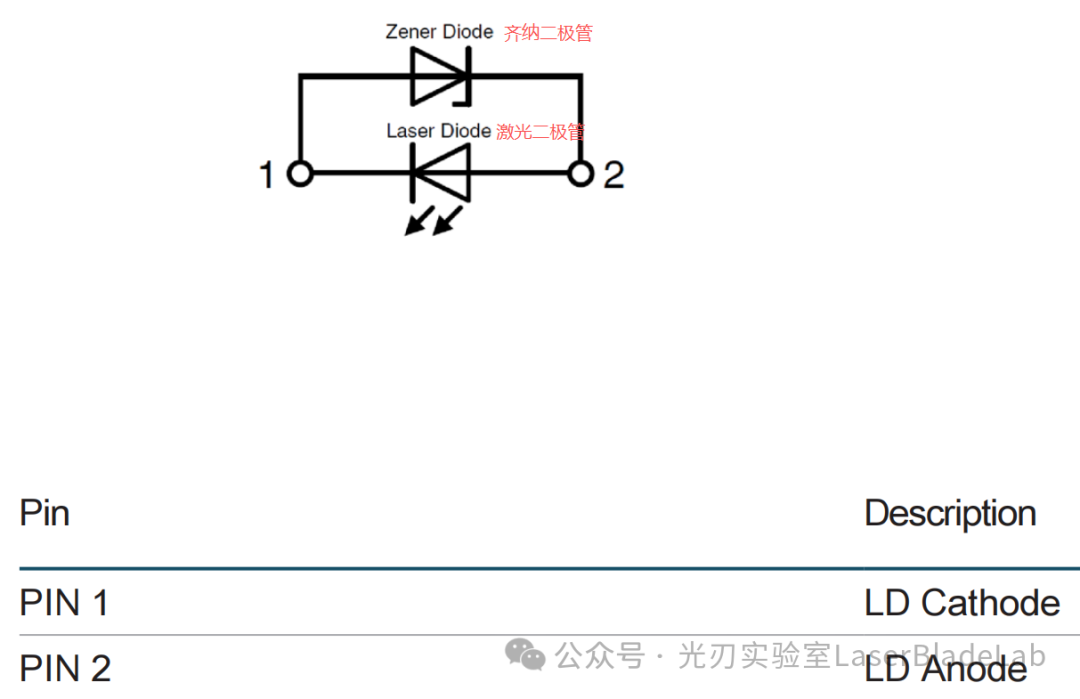

电路图及引脚定义

内部电路中,激光二极管(Laser Diode)与一颗齐纳二极管(Zener Diode)反向并联。齐纳二极管就是内置的 ESD 保护器件:正常工作时齐纳二极管反向截止,不影响激光二极管;当静电脉冲来临时,齐纳二极管击穿钳位,将电压限制在安全范围,保护激光芯片。

  需要强调三点:一是接线时 Pin 2 接驱动电源正极、Pin 1 接负极,反接可能损坏器件;二是激光芯片与金属外壳电气隔离,管壳本身不带电,方便安装到金属散热器上;三是齐纳二极管只防 ESD,不是过流保护也不是过热保护,正常工作时不会限流,这一点上一篇已经讲过。

五、关键机械尺寸

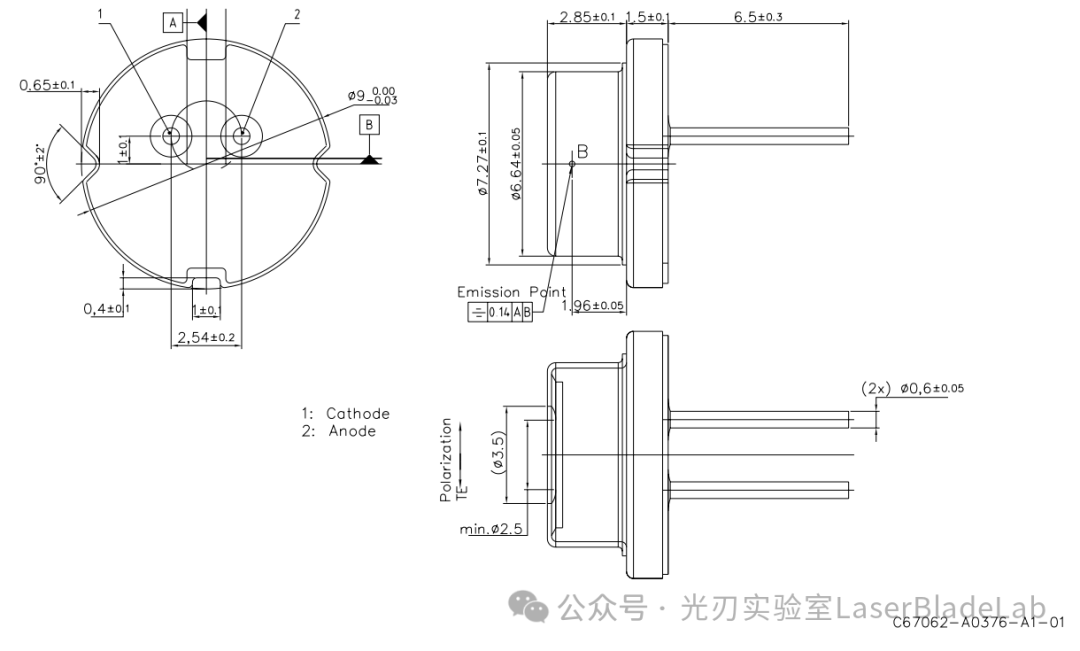

详细尺寸见 datasheet 尺寸图(图纸编号 C67062-A0376-A1-01),关键参数如下:
参数
数值
设计意义
管座法兰直径
φ9₋₀.₀₃ mm
器件最大外径,安装基准
管帽底部卷边外径
φ7.27±0.1 mm
管帽底部与管座连接的台肩,就像罐头盖边缘的卷口,作用是提供压接密封面,透镜支架需避让
管帽主体外径
φ6.64±0.05 mm
管帽主体直径
管帽高度
2.85±0.1 mm
从法兰顶面到管帽顶部,轴向安装空间
管座法兰厚度
1.5±0.1 mm
与散热器配合
引脚长度
6.5±0.3 mm
PCB 焊接高度
引脚直径
φ0.6±0.05 mm(2 根)
PCB 焊盘孔径
引脚间距
2.54±0.2 mm
标准 100 mil
出光点距法兰顶面
1.96±0.05 mm
准直镜工作距计算的关键
偏振方向
TE
偏振元件安装方向
近似重量
1180 mg
结构强度与振动考虑

出光点位置是光学设计的关键尺寸。

  1.96 mm 是芯片发光点到管座法兰顶面的轴向距离。设计准直镜时,需要根据这个尺寸计算透镜到芯片的距离(工作距),进而确定透镜支架的长度和装调位置。由于公差为 ±0.05 mm,不同管子的出光点位置会有细微差异,多管合束系统中需要考虑这个公差对聚焦的影响。

  管帽顶部玻璃窗口也有一定厚度和折射率,激光穿过窗口会产生微小折射,高精度准直设计时应将窗口的光学效应纳入计算(实际上影响一般可忽略)。

六、对光学设计的三点影响

第一,机械避让。管帽直径 9 mm、总高 7.27 mm,快轴准直镜通常需要紧贴管帽窗口安装,透镜外径和支架不能与管帽干涉,设计时要画出完整的机械包络图。

  第二,散热接触面。管座底面是唯一散热路径,安装时必须保证底面与散热器平面紧密贴合,推荐使用导热硅脂、导热垫或铟片降低界面热阻。安装力矩要均匀,避免压坏管壳。

  第三,偏振方向对齐。尺寸图上标注了 TE 偏振方向,安装时应让 pn 结平面方向与后续偏振元件(偏振合束器、波片)的光轴对齐,否则会影响合束效率。

七、总结
维度
关键结论
波长 bin
7 档 2 nm,多管合束尽量选同一 bin 或 ±1 档以内
封装
TO90 金属罐气密封装,管帽 + 管座 + 双引脚,重 1180 mg
引脚
Pin 1 阴极、Pin 2 阳极,内置齐纳二极管防 ESD
关键尺寸
管座 φ9 mm、出光点距法兰顶面1.96±0.05 mm
光学对接
出光点位置决定准直镜工作距,TE 方向决定偏振装调
选好 bin、接对引脚、算准尺寸,这颗管子就具备了装进系统的物理基础。
