导语：激光不是"变魔术"

激光听起来高大上，英文 LASER 全称是"受激辐射光放大"。说人话就是：用电流把半导体里的一群电子逼到高处，再让它们整齐地掉下来，吐出同样的光。这一章咱们钻进半导体激光器内部，看 PN 结怎么"逼"出激光来。

一、PN 结：半导体的"发电站"

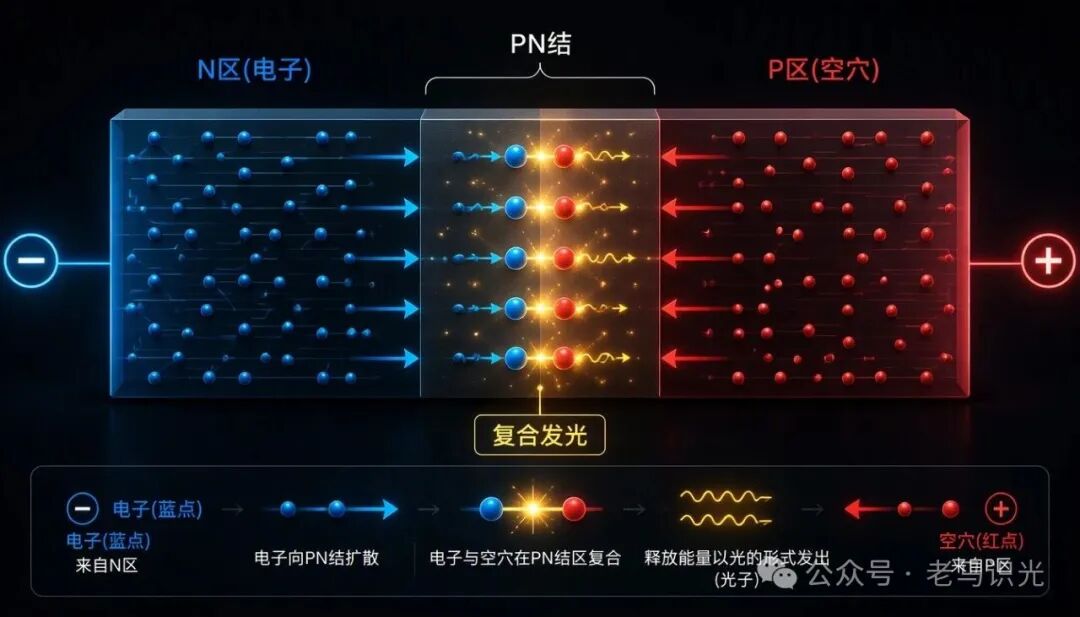

把 N 型半导体（多自由电子）和 P 型半导体（多空穴）拼在一起，交界就是 PN 结。通电后，电子从 N 区、空穴从 P 区被"推"到中间的有源区相遇、复合，多余能量以光子形式放出——这就是半导体发光的最底层原理。普通 LED 也是这么亮的，激光器只是把这个过程"管"得更严。

二、粒子数反转：让"上的人"比"下的人"多

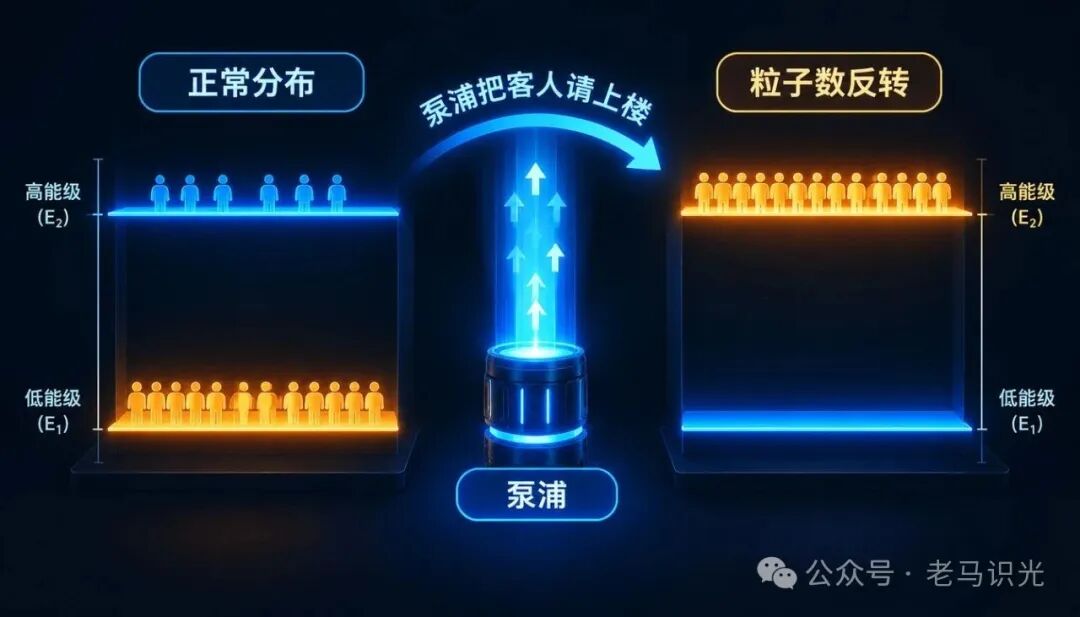

常温下，电子大多乖乖待在低能级（像大多数人坐一楼）。要让光"越传越强"，得反过来：用电流当"电梯"，把大多数电子泵到高能级，让上能级的人比下能级多——这叫粒子数反转。它是激光区别于普通发光的开关：没有反转，光只会被吸收；有了反转，光才能被放大。

三、受激辐射：激光的"激"字来源

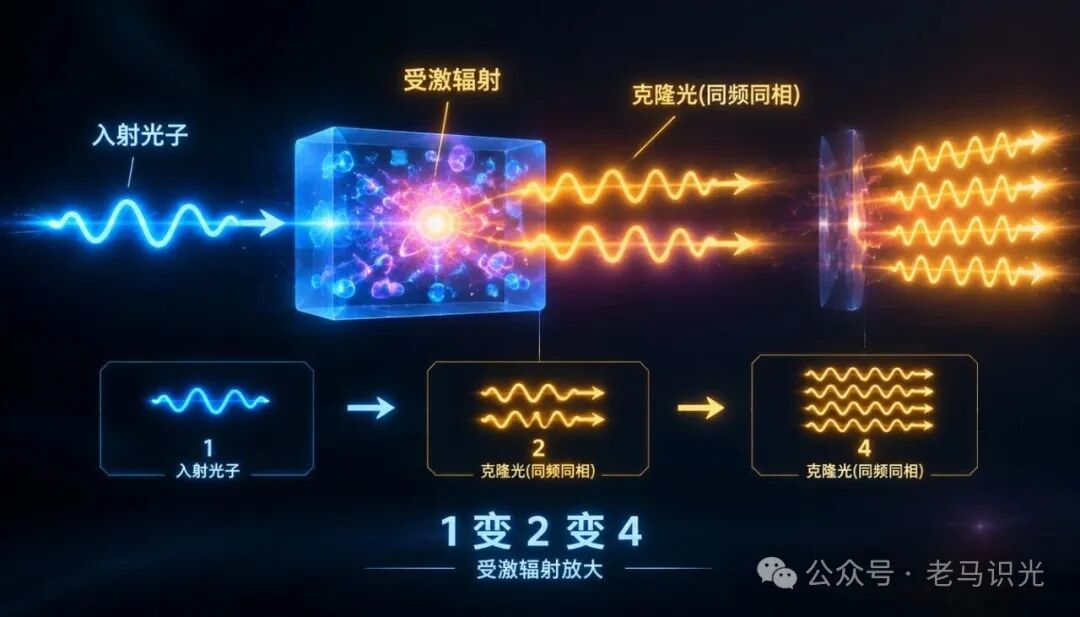

高能级电子如果自己随机掉下来，就是自发辐射（LED 那样，各发各的）。但如果它先碰到一个同频率的光子，就会被"诱发"，吐出一个和它完全相同的光子——同波长、同方向、同相位。一个变俩、俩变四，雪崩式放大，出来的光整齐划一。这就是"受激辐射光放大"，激光的"激"字就在这。

四、光学谐振腔：两面镜子"夹"出方向

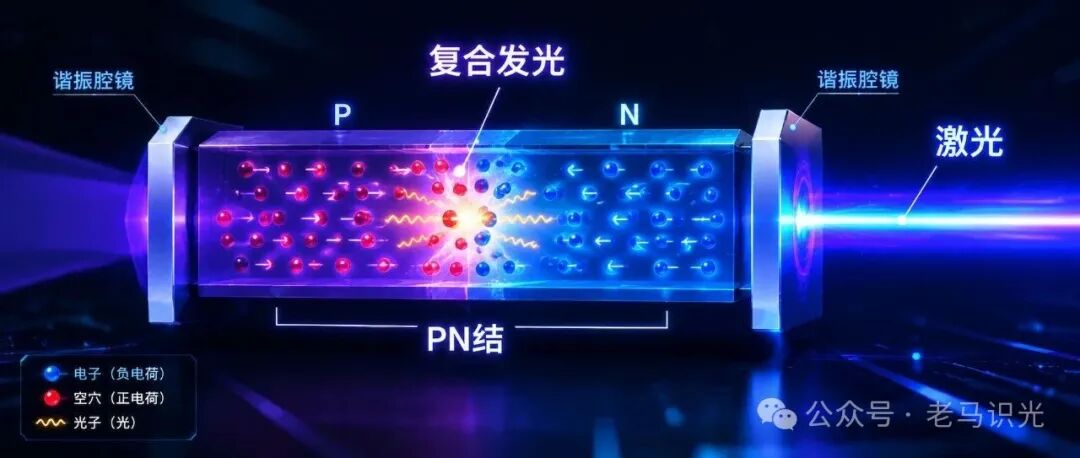

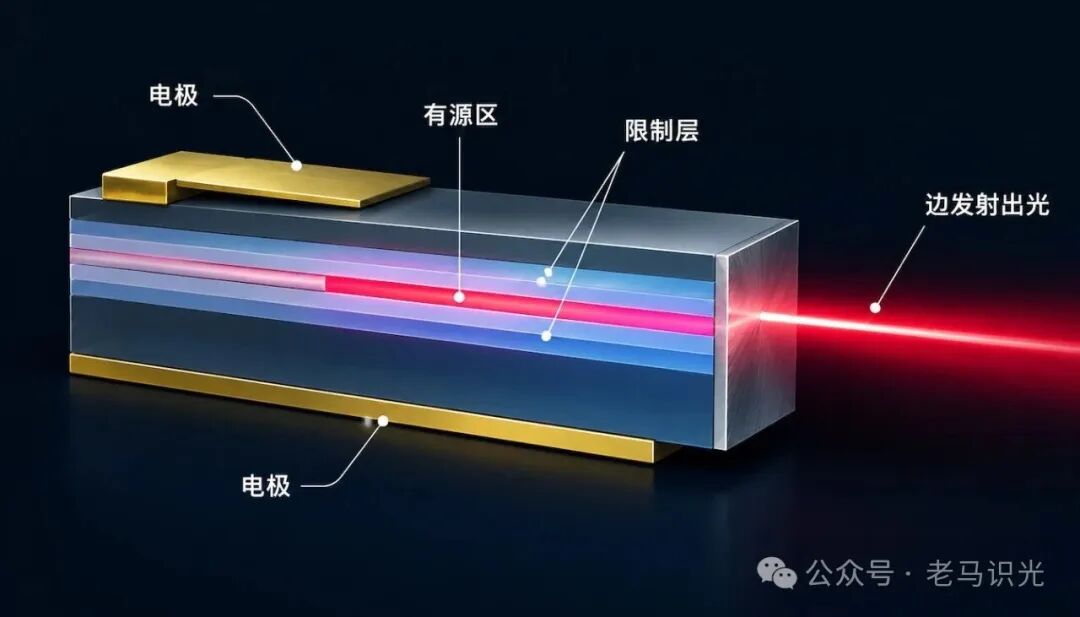

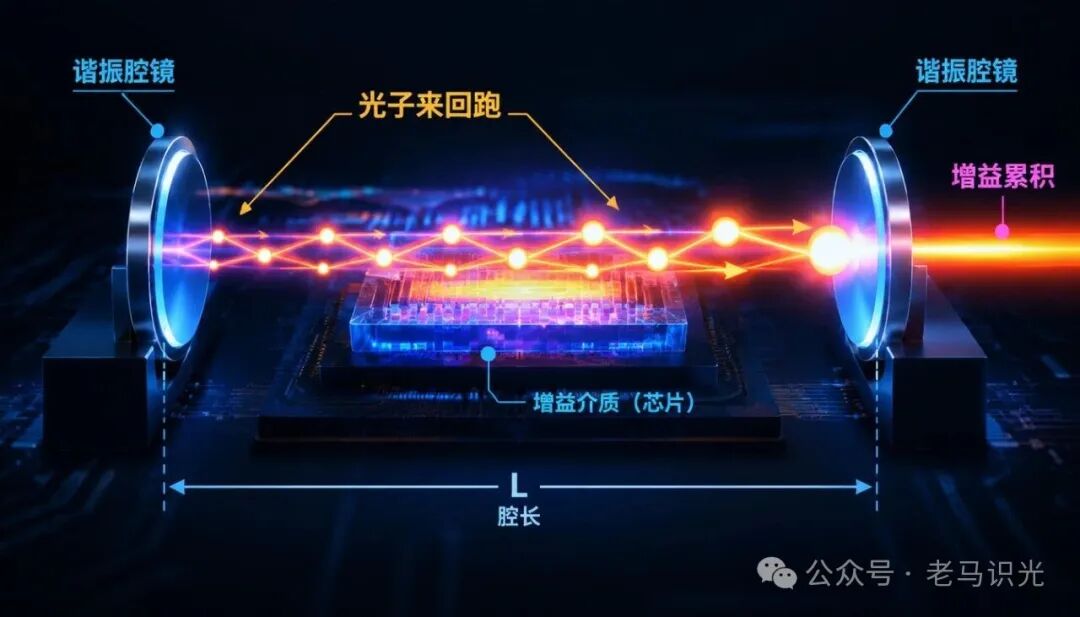

光在半导体里乱跑可不行。激光器两端是天然的解理面（像两面小镜子），把有源区夹在中间形成 F-P 谐振腔（法布里-珀罗腔）。光子在镜间来回反射，反复穿过有源区被放大；只有沿轴向来回跑的光能稳定出射，斜着的全被"请"出去。两面墙一夹，光就成了一支笔直的队伍。

五、激光四要素：四样齐了才出光

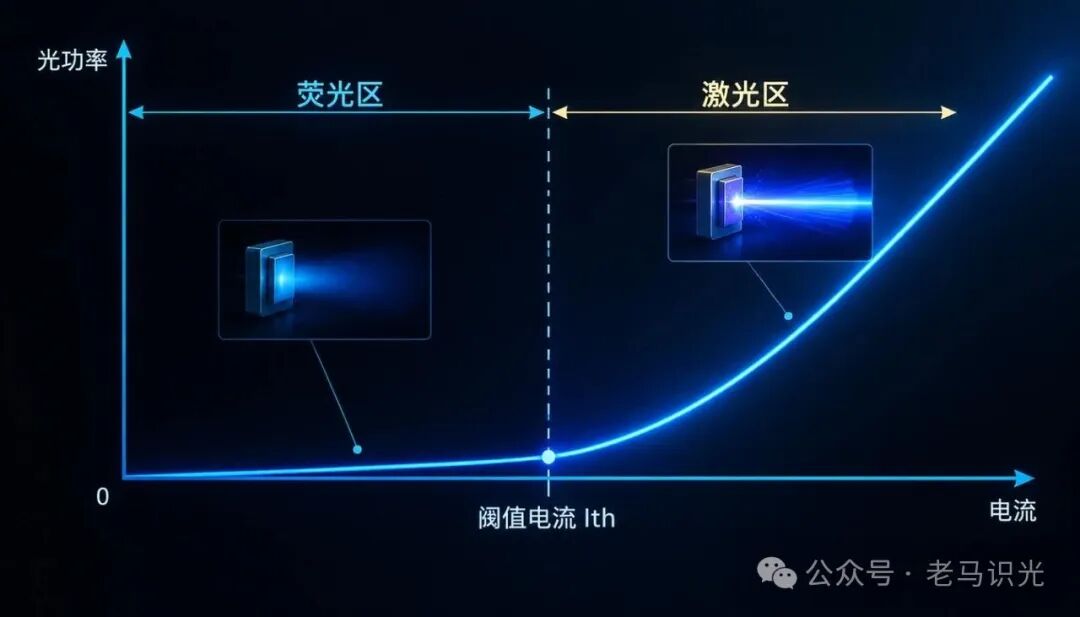

出激光要凑齐四样：

1. ‎泵浦：电流把电子泵到高能级（造反转）；
2. ‎增益介质：就是有源区，提供放大；
3. ‎谐振腔：选方向、选波长；
4. ‎净增益：放大必须盖过损耗（腔面漏光、吸收等）。

少一样都只是"发光二极管"，凑齐了才是"激光器"。

六、纵模：为什么有的激光器"不够纯"

谐振腔像个吉他音箱，只对某些波长"共鸣"。腔长固定时，只有波长满足"往返光程是整数倍"的光能形成驻波被放大，于是出现一串离散的纵模。腔越长，模间距越小、模越多。FP-LD 纵模一大把（不够纯，上一章见过"一锅粥"）；要让它只留一根线，就得请出下一章的主角——DFB 的分布反馈光栅。

⭐ 呼应 MicroLED 光互联

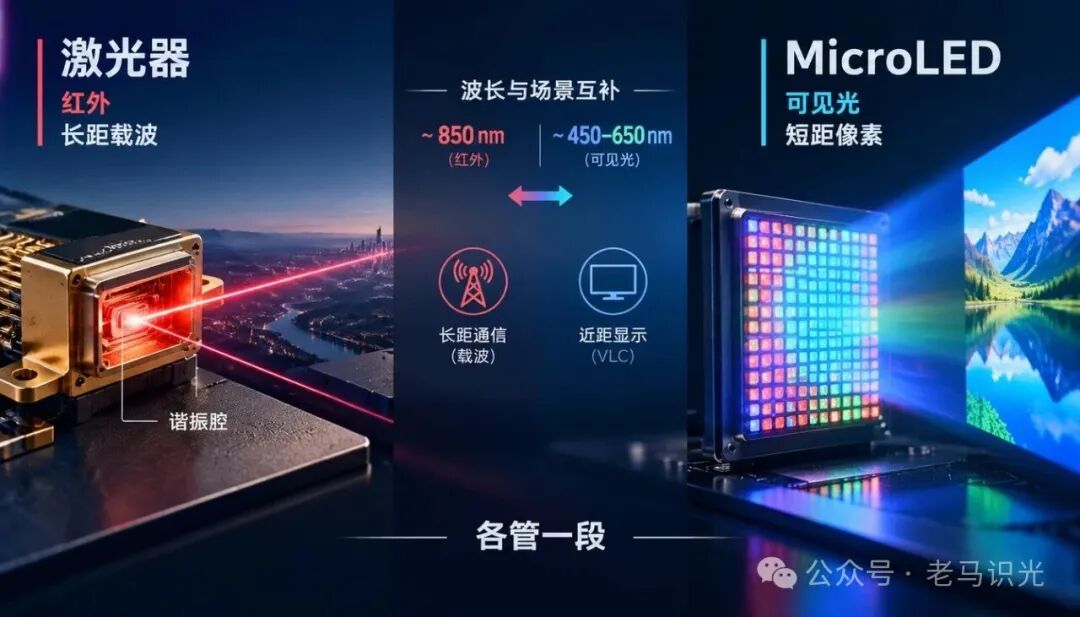

半导体激光器与 MicroLED 同属 III-V 族半导体发光器件：都靠 PN 结注入载流子、在量子阱有源区复合发光，制造上都要用 MOCVD 外延、光刻刻蚀（详见 5.10 制作工艺）。根本差别在"怎么发光"：激光器靠谐振腔 + 受激辐射，输出相干、窄线宽、可高速调制，走 850/1310/1550nm 红外窗口；MicroLED 是自发辐射 LED 的微米级阵列化，输出非相干可见光（400-700nm），主打像素化显示与 VLC 短距通信。两者"同源不同道"——工艺同源，但输出形态与系统定位互补，没有直接的红外光纤通信技术交叉。

结语

激光器的本质，不过是把"电子掉坑发光"这件小事，用 PN 结、粒子数反转、受激辐射和谐振腔四道工序管得服服帖帖。下一章，咱们看 DFB 怎么用一道"光栅筛子"，把波长钉死在 1310/1550nm。

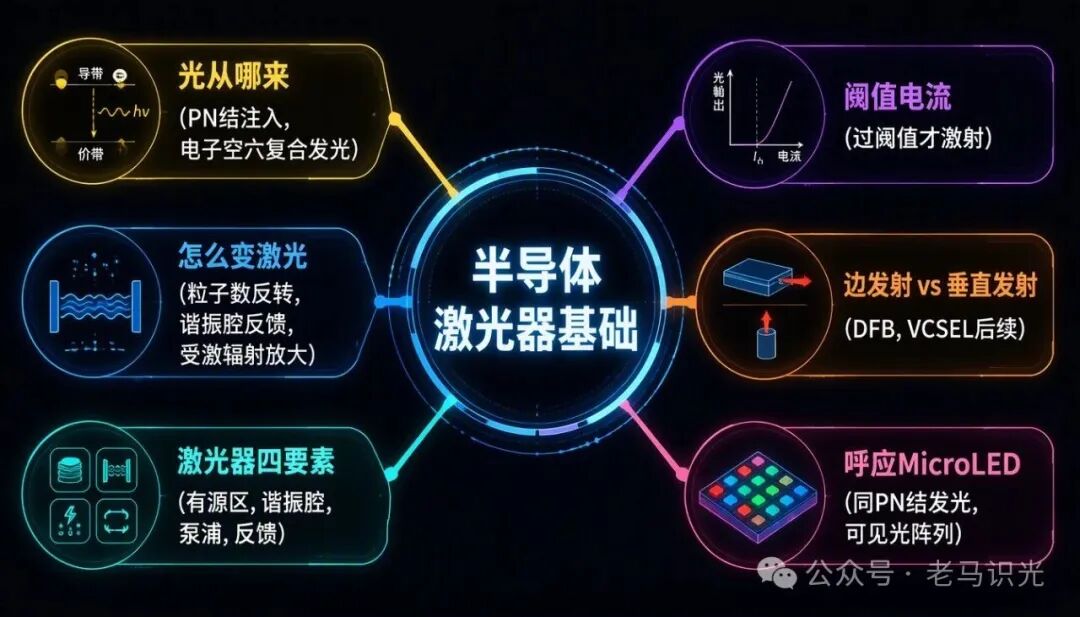

📚 学习本文后，建议结合下方思维导图进行复习，掌握文章整体框架与核心知识点。
