平行缝焊全套工艺参数标定：电流、转速、压力，封焊热冲击不能把波长焊飘

气密管壳最后一道是平行缝焊（seam welding）。有回我把一台旧焊机参数照着另一款产品抄过来，电流加了 5%、转速降了一档，图快。焊完气密是合格的，可老化一跑，波长整体往长波偏了 0.3nm。我拿显微镜看焊缝，没裂没虚焊——但热影响区把管壳局部烤变形了，外腔跟着微弯。封焊的热，也会焊飘波长。

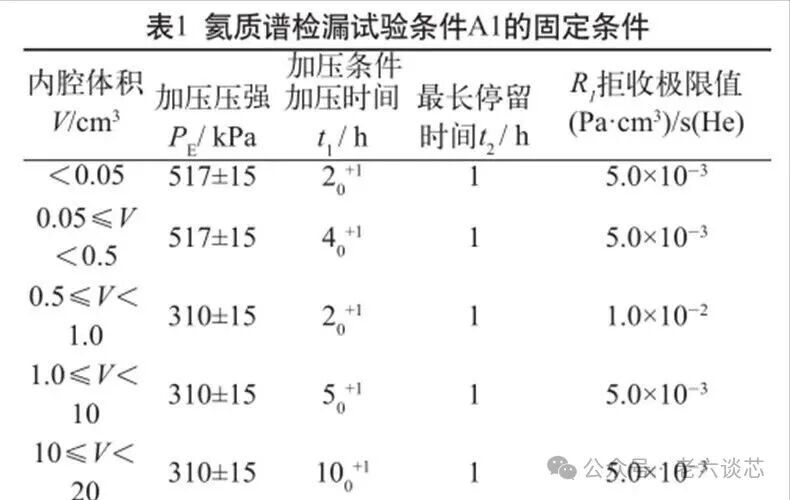

平行缝焊封的是气密，也可能封进去一道热应力。参数标定的红线，是"刚好焊牢、热影响最小"。

三个核心参数

焊接电流 I：决定热输入，Q∝I²。太小未熔、太大过烧。 滚轮转速/线速度 v：决定单位长度的受热时间，v 慢=热多。 电极压力 F：保证接触、把熔池压密，太小飞溅、太大压痕深。 误区：以为"电流越大越牢"。错。缝焊是滚动连续焊，热是累积的，电流一大，热影响区深，管壳局部退火变形，外腔几何直接被改。

定量口算

热输入近似 Q∝I²/v。若 I 从 1.0 提到 1.05（5%），Q 涨 ~10%；而热影响区深度 d 大致随 √Q 增长，约涨 5%。对 18mm 腔长，管壳局部 5% 热影响深度变化，对应微形变足以贡献 ~0.1~0.3nm 腔长漂移——正好撞上 ECL 那 0.47nm 预算。所以缝焊参数不是"牢就行"，是"刚好牢"。

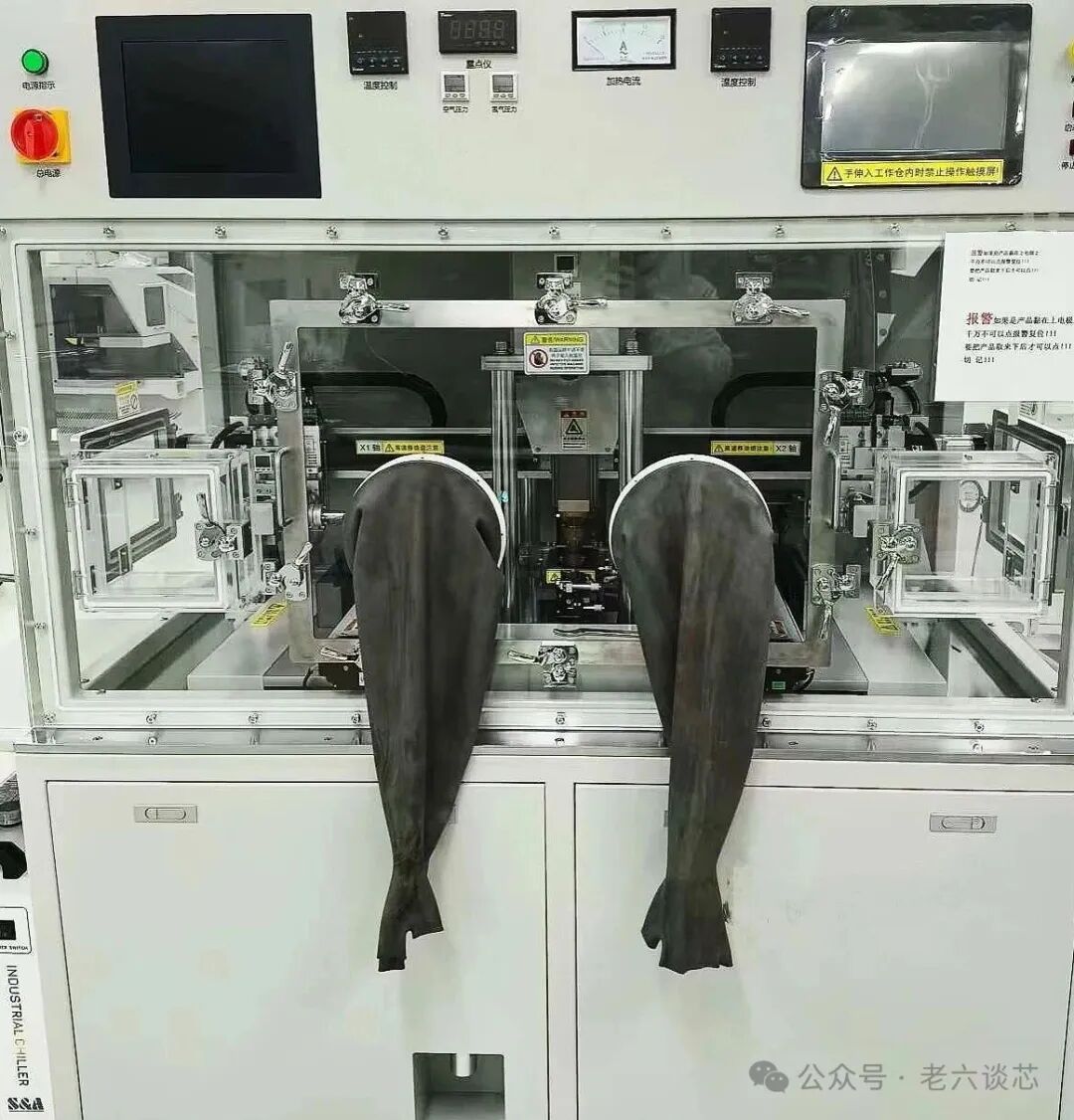

平行缝焊机滚轮电极（气密封焊）

图：Chris Light / CC BY-SA 4.0

DFB vs 外腔 ECL 对照

DFB 封焊热飘一点，波长在它容错内；ECL 封焊热飘 0.3nm，直接超预算退货。ECL 的缝焊参数要单独标定、单独控。

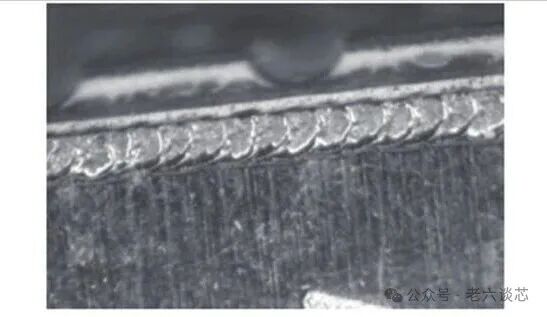

焊缝热影响区显微（过热变形）

图：KOMATSU Ltd / CC BY-SA 2.1 jp

Trade-off

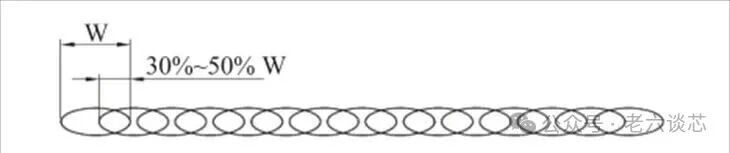

• 高电流快焊：产能高，但热影响深。 • 低电流慢焊：热小，但节拍长、易虚焊。 • 高压力：接触好，但压痕深、伤镀层。 甜区："低电流 + 适中转速 + 够用压力 + 匝间重叠 1/3"，让热影响刚好压在熔深线。ECL 比 DFB 整体降一档电流。

进阶

高端做法：用脉冲缝焊（电流调制）降低平均热输入；焊前管壳预热减小温差应力；焊后加一道去应力退火（低温长时间）把封焊残余应力释放掉再测波长。

因为 / 所以 闭环

因为 ECL 腔长预算 0.47nm、而缝焊热影响区深度随 √Q 变化；因为 Q∝I²/v、参数一偏就超预算；所以如果缝焊照抄别的产品参数，热应力就焊进腔体、表现为波长整体偏移。封焊参数要"刚好"，不是"越牢越好"。

去应力退火炉（焊后释放残余应力）

图：Jindřich Běťák / CC BY-SA 3.0

术语速览

工程问题

你们 ECL 的缝焊参数是单独标定的，还是和 DFB 共用一版？有没有焊后测过波长偏移量？这道偏移常被算进"测试误差"里混过去。评论区见。
