紫外胶收缩率、吸水率：选错胶水，外腔慢慢频漂、线宽持续劣化

有回我把一款"低收缩"UV 胶点上，固化完立刻测波长，漂亮，达标。结果静置 24 小时再测，波长漂了、线宽也劣化。我以为是热没稳，后来才懂：固化收缩产生的内应力，刚固化时被"冻"在胶里，随着时间应力松弛（stress relaxation），外腔被这个松弛过程慢慢顶了一下。而且这胶吸水率偏高，车间湿度一波动，它又膨胀一点。两个慢变量叠加，外腔慢慢跑偏。

胶的"收缩"和"吸水"是两件慢事：一个在固化后松弛，一个在湿度里膨胀。它们都顶外腔——而且都发生在你测完"合格"之后。

两个指标拆开看

收缩率：固化时体积缩小（自由基型丙烯酸酯可达 2~5%，阳离子型环氧基更低 ~1~2%）。收缩产生内应力，被结构约束时转为对腔体的推力。 吸水率：吸湿后体积膨胀，顶腔。 误区：以为"低收缩胶=零应力"。错。只要收缩被约束，内应力就在；区别只是大小。真正要控的是"固化后的应力松弛轨迹"和"吸湿膨胀量"。

定量口算

胶层厚 0.2mm、面积 4mm²，体积 0.8mm³。收缩率 3% → 体积缩 0.024mm³，若全部转为对腔的推力（等效线应变），对 18mm 腔长贡献 ΔL 趋势 ~0.024/0.8×0.2mm≈6µm 量级的"潜在推程"（实际被刚度吸收大部分，但应力松弛过程中逐步释放）。吸水率 1%→体积膨胀 0.008mm³，又是一笔慢推。两者叠加，足以把 0.47nm 预算在数月内吃完——关键是它们都在"测完合格"之后才慢慢发作。

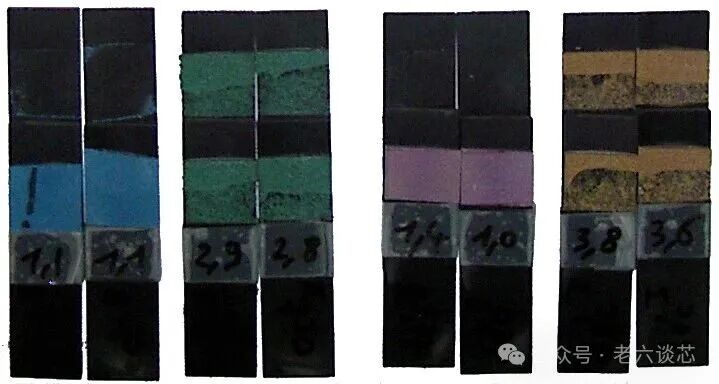

UV 胶点胶量控制（胶层厚度影响收缩应力）

图：Cjp24 / Public domain

DFB vs 外腔 ECL 对照

DFB 不靠胶定腔，所以胶收缩吸水无所谓；ECL 的外腔几何全靠胶锁死，胶的每一个慢变量都直接映射到腔长。

应力松弛曲线：固化后内应力随时间衰减

图：Cjp24 / CC BY-SA 4.0

Trade-off

• 高收缩丙烯酸酯：固化快、便宜，但应力大。 • 低收缩环氧/阳离子：应力小，但贵、固化慢、对光强敏感。 • 高吸水胶：好施工，但湿度一变就膨胀。 • 低吸水胶：稳，但选型少。 外腔胶的甜区：低收缩 + 低吸水 + 高 Tg，三者都要，不能只取一。

进阶

工艺上可以"降量 + 退火"：点胶量压到刚够定位、固化后加一道低温退火让应力提前松弛，再静置时效后才测波长（E 组会讲"不要固化完立刻测"）。把慢变量在厂内释放掉，出厂就稳。

因为 / 所以 闭环

因为 ECL 腔长预算 0.47nm、而胶的收缩应力松弛和吸湿膨胀是 µm 级慢推程；因为这两者都在"测完合格"后发作；所以如果胶选了高收缩高吸水，出厂时漂亮、三月后退货。胶的慢变量，必须厂内提前释放。

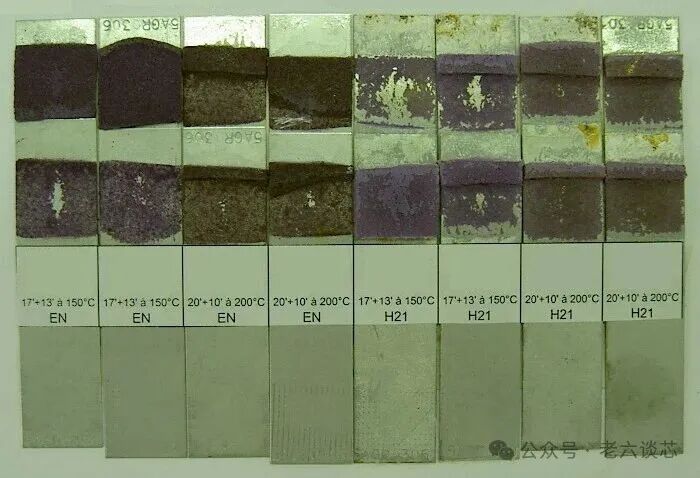

低收缩环氧 UV 胶（阳离子固化）

图：Cjp24 / CC BY-SA 4.0

术语速览

工程问题

你们外腔点胶后，是固化完立刻测波长，还是静置时效后才测？如果立刻测，很可能把"胶松弛后的漂移"漏到客户那儿。
