管壳与热沉匹配：氧化铝、氮化铝、钨铜、可伐，CTE 错配诱发长期频漂

有回做一款外腔 ECL，管壳用惯了的氧化铝（Al₂O₃），热沉配的钨铜（WCu）。首件测温循，前几轮还行，跑到第 50 个循环，波长开始系统性往长波偏，而且偏得不可逆。我一开始怀疑焊料，后来拿热成像一看——管壳本身在循环里悄悄形变，不是焊层的事。根源是 Al₂O₃ 和 WCu 的 CTE 差得有点多，长期把应力攒进了腔体。

管壳不是外壳，它是外腔的"地基"。地基和梁的膨胀系数不一致，迟早裂缝。

四种常用材料

氧化铝 Al₂O₃：便宜、绝缘好、射频友好，但 CTE ~7 ppm/K，偏低，和很多金属热沉错配大。 氮化铝 AlN：CTE ~4.5 ppm/K、导热还比 Al₂O₃ 高一个数量级，气密封装常用，但贵、脆。 钨铜 WCu：CTE 可调（靠钨含量，~6~9 ppm/K）、导热好、强度高，是热沉/载板主力；但它是金属，要处理绝缘和镀层。 可伐 Kovar：Fe-Ni-Co 合金，CTE ~5.5 ppm/K，和玻璃/陶瓷封接匹配极好，气密缝焊首选；但导热差，不能当热沉用。

误区：以为"导热好就行"。错。对窄线宽外腔，CTE 匹配比导热更致命——导热不够可以加 TEC 补，CTE 错配是慢应力，TEC 压不住。

定量口算

温循范围 -40~85°C，ΔT=125K。若管壳 Al₂O₃（7）贴 WCu 热沉（取 8），ΔCTE≈1 ppm/K，每循环相对应变 ~125×1e-6=1.25e-4。对 18mm 腔长，这对应 ΔL≈2.25 µm 的"相对滑移趋势"被焊层/胶层吸收，长期累积就变成微塑性——而我前面算过，ECL 的腔长漂移预算才 0.47nm。相差四个数量级，所以哪怕 CTE 差 1，长期也够你喝一壶。

氮化铝（AlN）基板：高导热低 CTE

图：Raimond Spekking / CC BY-SA 4.0

DFB vs 外腔 ECL 对照

DFB 管壳选 Al₂O₃ 配铜热沉，温漂在它容错范围内；ECL 我后来换成 AlN 管壳 + WCu 热沉，再把可伐做封边，温循 500 循环后频漂才压进预算。

钨铜（WCu）热沉与可伐（Kovar）封边

图：Raimond Spekking / CC BY-SA 4.0

Trade-off

• Al₂O₃：便宜绝缘，但 CTE 低、导热一般。 • AlN：CTE 友好+高导热，但脆、贵、加工难。 • WCu：导热强、CTE 可调，但要绝缘处理。 • 可伐：封接绝配，但导热差，只能做结构件不能做热路。 没有全能材料，按"应力链"选：从 chip→焊料→热沉→管壳，CTE 逐级过渡，别跳变。

进阶

高端外腔会用"复合热沉"——WCu 做主体导热，表面嵌一片 AlN 或金刚石做芯片载台，把 CTE 再往芯片侧靠一档。再进阶就是 MoCu（钼铜），CTE 比 WCu 更低、更贴 AlN。

因为 / 所以 闭环

因为 ECL 腔长预算只有 0.47nm，而 CTE 错配在温循里产生的是 µm 级相对滑移趋势；因为焊/胶只能吸收一部分、其余变微塑性；所以如果管壳和热沉 CTE 跳变，慢应力就攒进腔体，表现为不可逆频漂。选材的第一原则不是"导热好"，是"整条链 CTE 连续"。

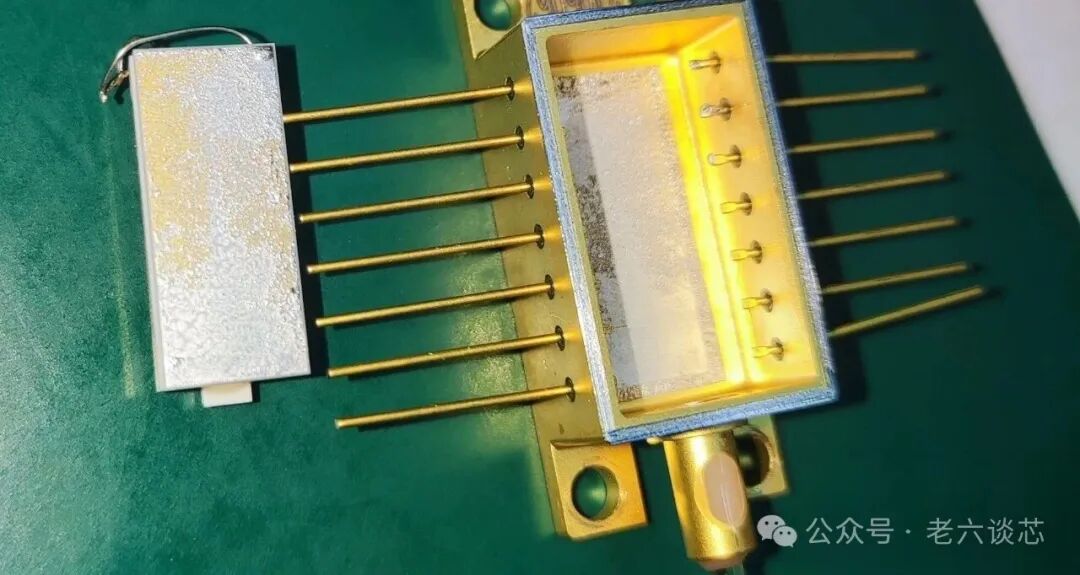

气密管壳（可伐封边）实物

图：Raimond Spekking / CC BY-SA 4.0

术语速览

工程问题

你们外腔产品的管壳和热沉是同一家供的吗？CTE 数据是对方给的还是自己测的？我见过供方给的 CTE 和实测差 1.5，温循直接翻车。
